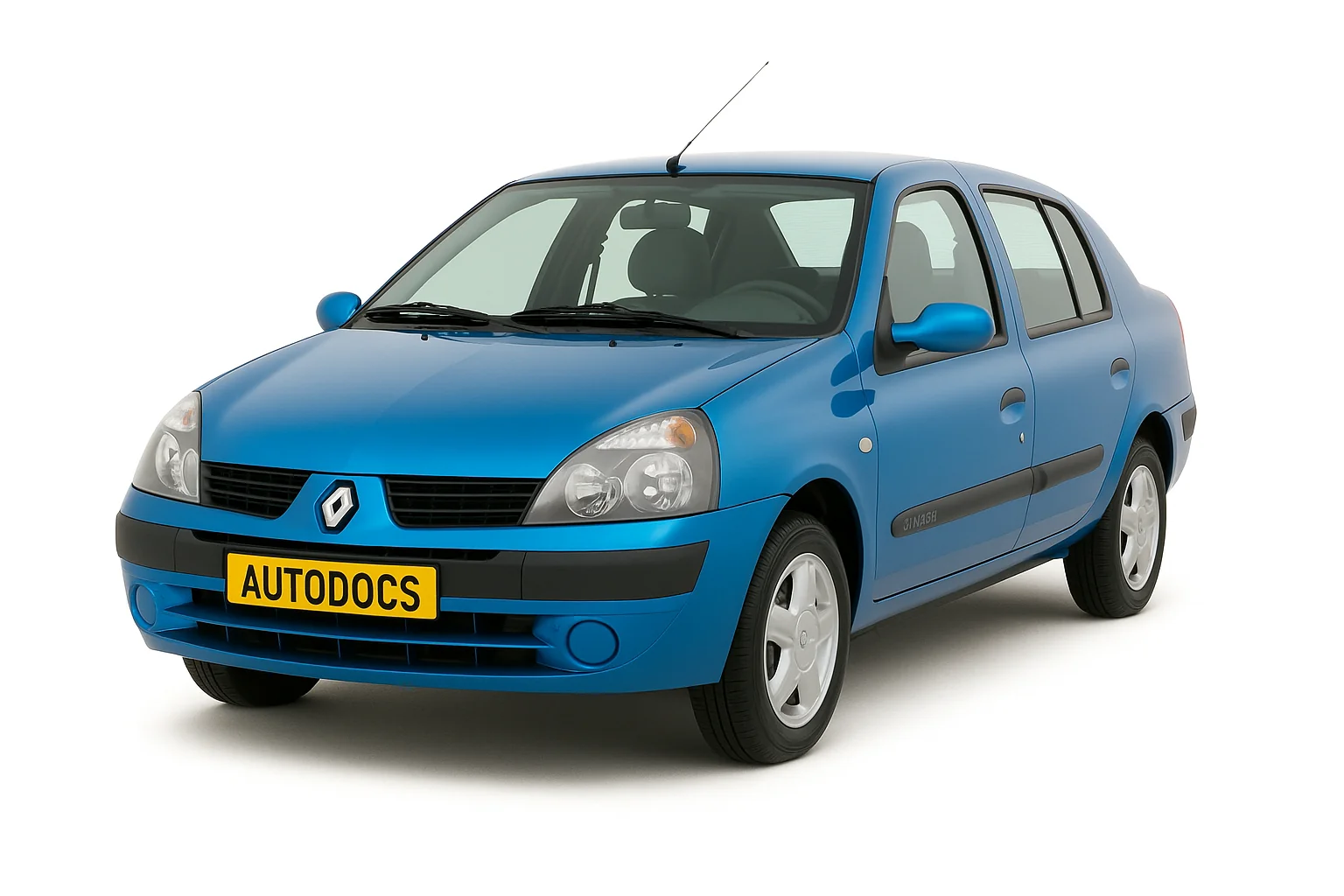

Renault Symbol відноситься до автомобілів малого класу. Розглянутий матеріал актуальний для машин, що випускалися в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 і 2008 роках. На ринках у світі також відомий під назвами Renault Clio Sedan, Renault Thalia, Nissan Platina. Ми представляємо опис запобіжників та реле рено симбол зі схемами блоків.
Блок під капотом
Він знаходиться в моторному відсіку поруч із акумулятором, під захисною кришкою.
Фото-схема блоку
Опис
- 50А – Електро вентилятор системи охолодження двигуна
- 60А – Ланцюг «плюс» в салоні
- 60А – Ланцюг плюс салону
- Реле малої швидкості електро вентилятора системи охолодження двигуна
- Реле паливного насосу
- Не використовується
- Реле блокування упорскування
- Реле стартера
Запобіжники та реле в салоні
Цей блок розташований з тильного боку панелі приладів.
Актуальний опис схеми блоків буде написано на звороті захисної кришки.
Фотографія кришки
Схема
Призначення
| 1 | 10А Ліва фара (ближнє світло) |
| 2 | 10А Права фара (ближнє світло) |
| 3 | 10А Електродвигун очищувача вітрового скла |
| 4 | 15А Вимикач світла заднього ходу |
| 5 | 15А Система упорскування |
| 6 | 15A Блок декодера |
| 7 | 5А Система упорскування |
| 8 | 20А Плафон освітлення салону, зовнішні дзеркала заднього виду, аудіосистема, годинник |
| 9 | 30А Система упорскування |
| 10 | 10А Ліва фара (дальнє світло) |
| 11 | 10А Права фара (дальнє світло) |
| 12 | 15А Звуковий сигнал |
| 13 | 10А Протиугінна система |
| 14 | 10А Ліві габаритні вогні, підсвічування органів управління |
| 15 | 10А Праві габаритні вогні, підсвічування органів управління |
| 16 | 15А Аудіосистема, запобіжник прикурювача, годинник, обігрів заднього скла, центральний комунікаційний блок |
| 17 | 30А Кондиціонер |
| 18 | 7,5А Автоматична коробка передач |
| 19 | 15А Протитуманні фари |
| 20 | 30А Обігрів заднього скла |
| 21 | 15А Очищувач та омивач (модель Clio) скла двері задка |
| 22 | 15А Подушка безпеки |
| 23 | 30А Електросклопідйомники |
| 24 | 10А Антиблокувальна система гальм |
| 25 | 10А Діагностичний роз'єм |
| 26 | 30А Вентилятор обігрівача |
| 27 | 20А Центральний замок, комбінація приладів, діагностичний роз'єм |
| 28 | 20А Ближнє світло |
| 29 | 15А Центральний замок, комбінація приладів, діагностичний роз'єм |
| 30 | 25А Центральний замок, комбінація приладів, діагностичний роз'єм |
За прикурювач відповідає запобіжник номер 16.
Реле
Залежно від комплектації, в салоні під торпедою, біля ЦЕБКС, можуть бути такі елементи.
Схема
Розшифровка
- А – Реле очищувача заднього скла
- B – Реле протитуманних фар
- С – Реле звукового сигналу
- D – Реле обігріву заднього скла
У разі відмінності Вашої схеми та представленого матеріалу, ознайомтесь зі схемами рено кліо. Можливо, там Ви знайдете відповідь на своє запитання.
