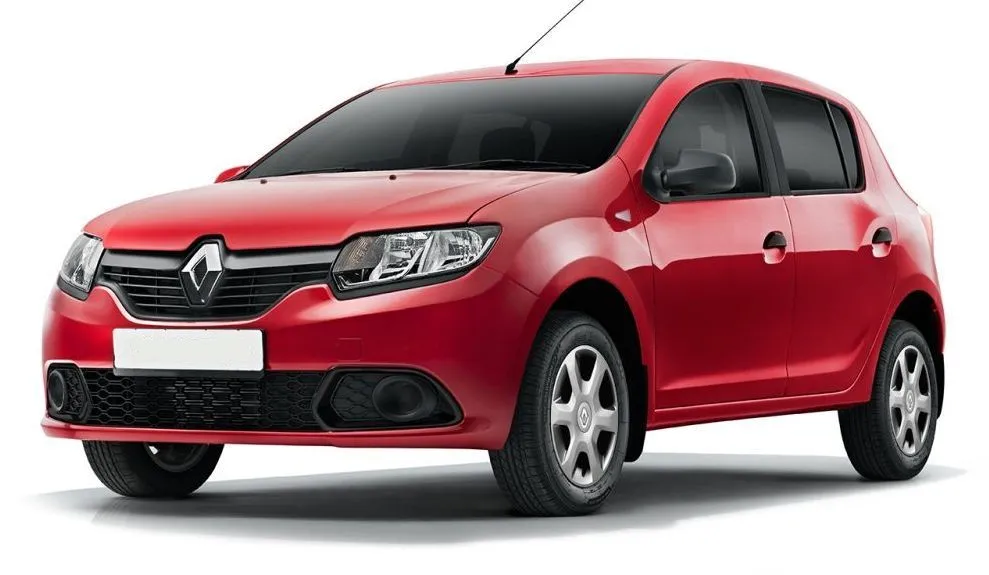

Renault Sandero – популярний субкомпактний хетчбек, створений на спільній платформі з Renault Logan. Модель доступна у двох варіантах: стандартний хетчбек та крос-версія Sandero Stepway з підвищеною прохідністю. Перше покоління Renault Sandero випускалося з 2008 по 2013 рік (2008, 2009, 2010, 2011, 2012, 2013). Друге покоління виробляється з 2014 року по теперішній час (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025). У цьому матеріалі ви знайдете повну інформацію про блоки запобіжників та реле Renault Sandero усіх років випуску. Ми детально розглянемо розташування монтажних блоків, наведемо схеми з позначенням усіх елементів. Окрему увагу приділимо заміні запобіжника прикурювача. Інформація актуальна як для базової версії Sandero, так і для моделі Stepway.
Звертаємо Вашу увагу, що кількість елементів у блоках може відрізнятися від представлених і залежить від ступеня електро-оснащеності та року випуску автомобіля.
Рено Сандеро 1
Блок у салоні
Він знаходиться в торці панелі приладів.
| № | A | Розшифровка |
|---|---|---|
| F01 | 20 | Очисник лобового скла; обмотка реле обігріву заднього скла |
| F02 | 5 | Електроживлення комбінації приладів; обмотки реле К5 паливного насоса та котушки запалювання; електроживлення ЕБУ системи управління двигуном від замка запалювання |
| F03 | 20 | Лампи сигналів гальмування; лампи світла заднього ходу; омивача лобового скла |
| F04 | 10 | Ланцюги: блоку управління подушками безпеки; ламп покажчиків поворотів; діагностичного роз'єму системи управління двигуном; котушки іммобілайзера |
| F09 | 10 | Ланцюги: лампи головного світла лівої блок-фари (ближнє світло); сигналізатора включення ближнього світла фар у комбінації приладів; насоса омивача фар |
| F10 | 10 | Лампи головного світла правої блок-фари (ближнє світло) |
| F11 | 10 | Лампи головного світла лівої блок-фари (дальнє світло); сигналізатора включення дальнього світла фар у комбінації приладів |
| F12 | 10 | Лампи головного світла правої блок-фари (дальнє світло) |
| F13 | 30 | Ланцюги електросклопідйомників задніх і передніх дверей відповідно |
| F14 | 30 | Ланцюги електросклопідйомників задніх і передніх дверей відповідно |
| F15 | 10 | ЕБУ АБС |
| F17 | 15 | Сигнал |
| F18 | 10 | Лампи габаритного світла лівої блок-фари; лампи габаритного світла лівого заднього ліхтаря; лампи освітлення номерного знака; підсвічування комбінації приладів та органів управління на панелі приладів, консолі та облицюванні тунелю підлоги; зумера комутаційного блоку |
| F19 | 7,5 | Лампи габаритного світла правої блок-фари; лампи габаритного світла правого заднього ліхтаря; лампи плафона освітлення бардачка |
| F20 | 7,5 | Лампи та сигналізатора включення заднього протитуманного ліхтаря |
| F21 | 5 | Ланцюг елементів обігріву зовнішніх дзеркал заднього виду |
| F28 | 15 | Лампи плафона освітлення салону; лампи плафона освітлення багажника; постійного електроживлення головного пристрою звуковідтворення |
| F29 | 15 | Ланцюги: вимикача аварійної сигналізації; перемикача покажчиків поворотів; переривчастого режиму роботи очисника лобового скла; управління центральним замком; діагностичного роз'єму системи управління двигуном |
| F30 | 20 | Силовий ланцюг центрального замка |
| F31 | 15 | Ланцюг обмотки реле К8 протитуманних фар |
| F32 | 30 | Силовий ланцюг реле обігріву заднього скла |
| F36 | 30 | Силовий ланцюг реле К1 вентилятора опалювача |
| F37 | 5 | Ланцюги електроприводів зовнішніх дзеркал заднього виду |
| F38 | 10 | Прикурювач; електроживлення головного пристрою звуковідтворення від замка запалювання |
| F39 | 30 | Ланцюг обмотки реле К1 вентилятора опалювача |
За прикурювач відповідає запобіжник номер 38 на 10А.
Блок під капотом
| № | A | Позначення запобіжників |
|---|---|---|
| F01 | 60 | Ланцюги: електроживлення замка запалювання та усіх споживачів, що живляться від замка; перемикача зовнішнього освітлення |
| F02 | 30 | Силовий ланцюг реле К3 вентилятора системи охолодження (на автомобілі без кондиціонера) |
| F03 | 25 | Силові ланцюги: реле К5 паливного насоса та котушки запалювання; головного реле К6 системи управління двигуном |
| F04 | 5 | Ланцюги: постійного електроживлення ЕБУ системи управління двигуном; обмотки головного реле К6 системи управління двигуном |
| F05 | 15 | Не використовується |
| F06 | 60 | Ланцюг електроживлення блоку запобіжників у салоні |
| F07 | 40 | Силові ланцюги: реле К4 кондиціонера; реле К3 малої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером); реле К2 великої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером) |
| F08 | 50 | Ланцюги ЕБУ АБС |
| F09 | 25 | Ланцюги ЕБУ АБС |
| Призначення реле | ||
| К1 | реле вентилятора пічки, двигун вентилятора опалювача. Див. інформацію про F36 | |
| К2 | реле великої швидкості вентилятора охолодження (для авто з кондиціонером), електродвигун вентилятора охолодження радіатора | |
| КЗ | реле малої швидкості вентилятора охолодження (для авто з кондиціонером) або реле вентилятора охолодження радіатора (на авто без кондиціонера), електродвигун вентилятора охолодження (для авто з кондиціонером — через резистор) | |
| К4 | реле кондиціонера, електромагнітна муфта компресора. Див. інформацію про F36 | |
| К5 | реле паливного насоса та котушки запалювання | |
| К6 | головне реле системи управління двигуном, датчик концентрації кисню, датчик швидкості, паливні форсунки, е/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4 | |
| К7 | реле насоса омивача фар | |
| К8 | реле протитуманних фар. Див. інформацію про F31 | |
Рено Сандеро 2
Блок у салоні
Розташований з лівого боку, під захисною кришкою.
| № | A | Призначення |
|---|---|---|
| F1 | 30 | електросклопідйомники передні |
| F2 | 10 | дальнє світло ліва фара |
| F3 | 10 | дальнє світло права фара |
| F4 | 10 | ближнє світло ліва фара |
| F5 | 10 | дальнє світло права фара |
| F6 | 5 | задні габарити, підсвітка номера, підсвітка |
| F7 | 5 | передні габарити |
| F8 | 30 | електросклопідйомники задні |
| F9 | 7,5 | задній протитуманний ліхтар |
| F10 | 15 | звуковий сигнал |
| F11 | 20 | центральний замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освітлення салону, кліматична установка |
| F14 | 5 | датчик кута повороту керма |
| F15 | 15 | склоомивач, паркувальний радар, ліхтар заднього ходу |
| F16 | 5 | аудіосистема, обігрів скла, обмежувач швидкості |
| F17 | 7,5 | ДХО |
| F18 | 7,5 | стоп-сигнал |
| F19 | 5 | система управління |
| F20 | 5 | подушки безпеки |
| F21 | резерв | |
| F22 | резерв | |
| F23 | резерв | |
| F24 | 15 | покажчик повороту |
| F25 | 10 | протиугонна система |
| F26 | 15 | блок управління електрообладнанням |
| F27 | 20 | підрульові вимикачі (вхід на ближнє світло) |
| F28 | резерв | |
| F29 | 25 | підрульові вимикачі (вхід на дальнє світло) |
| F30 | резерв | |
| F31 | 10 | щиток приладів |
| F32 | 7.5 | аудіосистема |
| F33 | 15 | прикурювач |
| F34 | 15 | діагностичний роз'єм |
| F35 | 5 | обігрів зовнішніх дзеркал |
| F36 | 5 | привід дзеркал |
| F37 | 30 | стартер |
| F38 | 30 | склоочисник |
| F39 | 40 | кондиціонер |
| Реле | ||
| R1 | 35 | реле кондиціонера |
| R2 | 35 | реле заднього обігріву скла |
За прикурювач відповідає запобіжник 33 на 15А.
Якщо у Вас автомобіль з підвищеною комплектацією та кількість реле та запобіжників відрізняється, звіртеся з цим описом.
Блок під капотом
Він розташований у монтажному відділенні в моторному відсіку.
| № | A | Позначення |
|---|---|---|
| 1 | Клема акумулятора | |
| 2 | Діод компресора кондиціонера | |
| Ef1 | 40 | Правий елемент обігріву лобового скла |
| Ef2 | 40 | Лівий елемент обігріву лобового скла |
| Ef3 | 50 | ABS/ESP |
| Ef4 | 60 | Іммобілайзер, ланцюг живлення запобіжників у салоні F28-F31 |
| Ef5 | 60 | Живлення ланцюгів запобіжників у салоні F11, F23 – F27, F34 та F39 |
| Ef6 | 30 | ABS/ESP |
| Ef7 | 30 | Обігрів заднього скла та дзеркал |
| Ef8 | 15 | Противтуманні фари передні |
| Ef9 | 15 | Обігрів сидінь |
| Ef10 | 15 | Муфта кондиціонера (комплектація з кондиціонером) / 25А Перша швидкість електровентилятора (комплектація без кондиціонера ) |
| Ef11 | 25 | Запобіжник для реле системи управління двигуном |
| Ef12 | 40 | Електровентилятор системи охолодження |
| Ef13 | 15 | Система управління двигуном |
| Er1 | 35 | Реле лівого обігріву скла |
| Er2 | 35 | Реле правого обігріву скла |
| Er3 | 20 | Реле паливного насоса |
| Er4 | 20 | Реле компресора кондиціонера або першої швидкості електровентилятора (залежно від комплектації) |
| Er5 | 35 | Реле управління двигуном |
