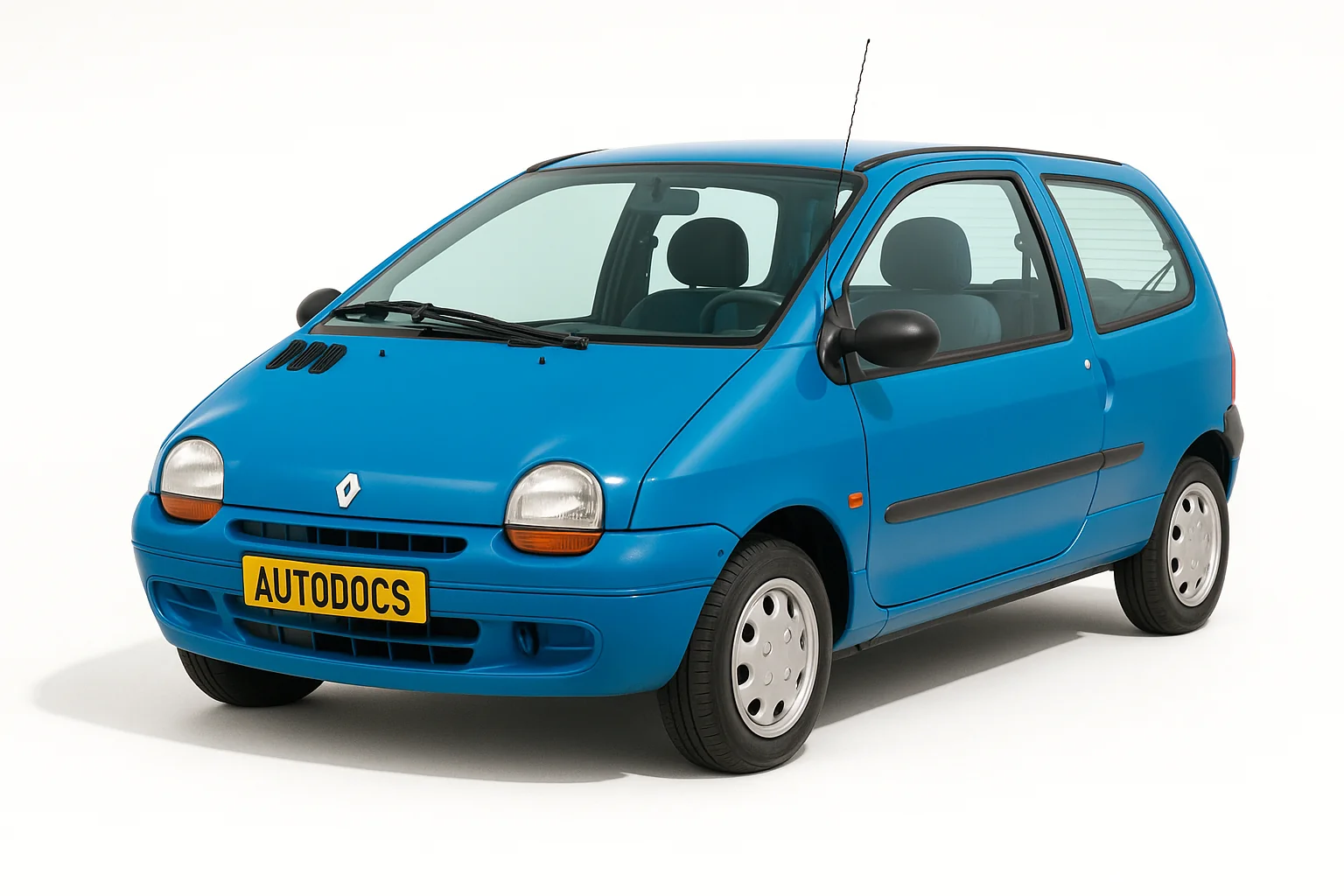

Renault Twingo відноситься до автомобілів малого класу. Почав поставлятися на ринки 1993 року. Ми представимо розташування та опис основного блоку із запобіжниками в салоні рено твінго. Покажемо запобіжник, що відповідає за прикурювач.
Для всіх поколінь даного автомобіля характерне одне і те ж розташування блоків із запобіжниками. Основний, знаходиться у салоні. Другий під капотом зліва, за захисною кришкою.
Блок у салоні
Для доступу, потягніть на себе ящик рукавички.
Варіант 1
Схема
Опис
- 20А Блок підключення двигуна
- 15А Склоочисник заднього скла, Реверсивні вогні, Насос омивача
- 10А Переднатягувачі, Подушка безпеки, Іммобілайзер двигуна
- 10А Радіо
- 20А Підігрів заднього скла
- 20А Система упорскування
- 20А Вентилятор системи опалення/кондиціювання
- 15А Гальмівні вогні
- 15А Склоочисник
- 10А Задні протитуманні фари
- 10А Антиблокувальна гальмівна система – АБС
- 25А Прикурювач, Люк на даху
- 15А Основна фара далекого світла
- 15А Права фара далекого світла
- 30А Електричні склопідйомники
- 15А Ліва ближня фара
- 15А Права ближня фара
- 10А Ліві бічні вогні
- 10А Лампи з правого боку
- 25А Індикатори, Задній протитуманний ліхтар, ЦЕКБС
- 10А Звуковий сигнал, Іммобілайзер двигуна
- 10А Внутрішнє освітлення, Діагностичний роз'єм
- 10А Електропідсилювач рульового керування
- Не використовується
- 15А Електричне блокування дверей, Електричні дзеркала заднього виду
- -
- 2А Послідовний редуктор
За прикурювач відповідає запобіжник 12 на 25А.
Варіант 2
Світлина
Схема
Призначення
| 1 | Склоочисники / Тахометр |
| 2 | Склоочисники / Тахометр |
| 3 | Рульове керування з підсилювачем |
| 4 | Послідовна коробка передач |
| 5 | Стоп-сигнал/обмежувач швидкості |
| 6 | Ліхтар заднього ходу / Управління дзеркалом заднього виду / Сирена сигналізації / Контроль паркувальної відстані |
| 7 | Повітряна подушка |
| 8 | Електроустаткування в салоні / Панель приладів |
| 9 | Система упорскування |
| 10 | ABS/ASR/ESP |
| 11 | Покажчики повороту / діагностичний роз'єм |
| 12 | Електроживлення / Панель приладів |
| 13 | Ближнє світло фар / Заднє протитуманне світло |
| 14 | Електричний дверний замок |
| 15 | Габаритні вогні / Передні протитуманні фари |
| 16 | Послідовна коробка передач |
| 17 | Обігрів заднього скла / Обігрів дзеркал заднього виду |
| 18 | Внутрішнє освітлення / Додаткове освітлення / Система опалення та кондиціювання повітря / Тахометр |
| 19 | габаритні вогні |
| 20 | Передній та задній протитуманні фари |
| 21 | Далеке світло фар / звуковий сигнал |
| 22 | Далеке світло фар |
| 23 | Електричні вікна |
| 24 | Вентиляція салону |
| 25 | Ближнє світло фар / Передні та задні протитуманні фари |
| 26 | Люк на даху |
| 27 | Послідовна коробка передач |
| 28 | Вентиляція салону |
| 29 | Радіо / Електрообладнання в салоні / Кондиціонер / Панель приладів / Сидіння з підігрівом |
| 30 | Прикурювач |
| 31 | Електричні вікна |
| 32 | Права фара далекого світла |
| 33 | Ліва фара далекого світла та контрольна лампа панелі приладів |
| 34 | Права фара ближнього світла |
| 35 | Ліва фара ближнього світла та контрольна лампа панелі приладів |
| 36 | Склоочисник заднього скла |
| 37 | Обігрів дзеркал заднього виду |
| 38 | Сигнал |
| 39 | Задні протитуманні фари |
| 40 | Місце зарезервоване для додаткового обладнання |
| 41 | Сидіння з підігрівом |
| 42 | Праве габаритне світло / Освітлення приладів у салоні |
| 43 | Лівий габаритний вогонь |
| 44 | Місце зарезервоване для додаткового обладнання |
| 45 | Перемикач дверей водія |
| 48 | Радіо / Сигналізація звукова / Дисплей |
Елементи реле встановлюються під панеллю за цим блоком. Наприклад, реле покажчиків поворотів знаходиться в районі педалей.
Блок на АКБ
У деяких моделях на плюсовій клемі акумулятора кріпиться додатковий блок запобіжників високої потужності.
