Siguranțe și relee Renault Kadjar

Renault Kadjar a fost produs în anii 2015, 2016, 2017, 2018, 2019, 2020, 2021 și 2022. În acest timp, modelul a trecut printr-un facelift. În materialul nostru veți găsi descrierea siguranțelor și releelor Renault Kadjar, cu diagramele cutiilor, locațiile acestora și fotografii. Vom evidenția siguranța care protejează prizele de brichetă.

Atribuirea siguranțelor și releelor, precum și numărul acestora în cutii, pot diferi față de cele prezentate și depind de anul de fabricație, nivelul de echipare electrică și regiunea de livrare a vehiculului dumneavoastră.

Cuprins

Cutiile din habitaclu

În habitaclu pot fi instalate 2 cutii principale cu siguranțe: pe partea stângă și pe partea dreaptă a bordului (în lateral, sub capacul de protecție).

Cutia din dreapta

Publicitate

acces la cutie

Cutia din partea dreaptă

Cutia din stânga (principală)

Cutia din partea stângă

cutia din habitaclu renault kadjar

Cutia principală

Fotografie cutia din habitaclu — *Exemplu fotografie*

Verificați informațiile cu schemele de pe capacele cutiilor.

Diagrama cutiei din habitaclu — *Diagramă*

Publicitate

Nr.	A	Descriere
1	10A	Panoul de instrumente
2	10A	Airbag-uri
3
4	10А	Priză echipamente auxiliare
5
6	15A	Încălzire scaune
7	20A	Instalația de încălzire, amplificator climatizare, releu repornire motor (Engine Restart Baypass Control)
8
9
10	15A	Încălzire lunetă
11	15A	Încălzire lunetă
12	10A	Încălzire oglinzi
13	10А	ABS sau stopuri
14	20А
15	15А	Priza de brichetă
16	20А	Iluminare habitaclu
17	20A	Motor ventilator încălzire, rezistor, amplificator climatizare
18	10А	Sistem audio
19	20А	Sistem audio, unitatea de control navigație, cameră vedere periferică
20	5A	Unitatea de comandă a caroseriei (BCM), sirenă, comutator multifuncțional
21
22
23	20А	Audio
24	10A	Întrerupător lampă stop, unitatea de comandă a caroseriei (BCM)
25	5A	Tracțiune integrală, amplificator antenă sistem antitefurt
26
27	10A	Unitatea de comandă a caroseriei (BCM), comutator multifuncțional
28	10A	Unitatea de comandă a caroseriei (BCM), frână de parcare electrică, conector de diagnostic, tracțiune integrală, iluminare panou de instrumente/întrerupătoare, releu geamuri electrice, releu pliere oglinzi, releu deschidere oglinzi
29	20А	Închidere centralizată, unitatea de comandă a caroseriei (BCM)
30	15A	Lavaj parbriz
31	20А	Închidere centralizată, unitatea de comandă a caroseriei (BCM)
32
33	15А	Semnalizare avarie și indicatoare de direcție
34	10А	Iluminare habitaclu
35	10А	Încălzire

Pentru priza de brichetă răspunde siguranța numărul 15.

Elementele individuale ale releelor se află pe partea inversă a cutiei.

Relee în habitaclu

Releu sistem de aprindere
Releu ventilator frontal motor
Releu lumini ceață spate
Releu auxiliar

Cutia suplimentară

exemplu fotografie cutie partea pasagerului — *Exemplu fotografie*

Nr.	A	Funcție
71	10A	Senzor unghi rotire volan
72	10A	Combinație de instrumente
73	10A	Sistem audio, unitatea de control navigație, cameră vedere periferică
74	10A	Unitatea de comandă cutie de viteze (TCM)
75		–
76	10A	Unitatea de comandă climatizare, amplificator climatizare
77	10A	ABS
78		–
79	10A	Releu pompă ulei
80	20A	Sistem audio, unitatea de control navigație, cameră vedere periferică
81	10A	Unitatea de comandă cutie de viteze (TCM)
Relee
R1		Releu auxiliar
R2		Aprindere

Separat, sub bord, pot fi instalate unele elemente suplimentare. De exemplu, siguranțe: Releu pompă ulei și Unitatea de comandă cutie de viteze (TCM).

Cutiile de sub capotă

Cutiile de montaj

Acestea se află sub capotă, în compartimentul motor, pe partea stângă, sub conducta de admisie a aerului.

Publicitate

Cutiile de sub capotă renault kadjar

Pentru accesul la cutii, trebuie îndepărtată conducta de admisie a aerului.

Acces la cutia de montaj

A – necesită înlocuire
B – siguranță intactă

Cutia A

1 Cutie de montaj fotografie — *Fotografie cutia de montaj 1 A*

Diagrama cutiei de pe capac — *Descrierea de pe capac*

diagrama cutiei de montaj a — *Diagramă*

Nr.	A	Denumire
81	10А	Unitatea de comandă motor
82	15А	Unitatea de comandă motor,
83	15А	Clapetă de accelerație, unitatea de comandă motor, supapă adsorbitor (EVAP), senzor debit masic aer, bobine de aprindere, releu principal, supapă de evacuare, supapă de admisie, pompă combustibil de înaltă presiune, injectoare, cutie de siguranțe compartiment motor, senzor raport aer-combustibil, preîncălzitor combustibil, senzor prezență apă în combustibil, supapă de by-pass lichid răcire
84	10А	Unitatea de comandă motor, supapă colector admisie, supapă evacuare distribuție, supapă admisie distribuție, supapă intermediară distribuție
85	15А	Senzor raport aer-combustibil, senzor oxigen încălzit, supapă turbocompresor, unitatea de comandă motor, unitatea de comandă bujii incandescente
86	15А	Injectoare, bobine de aprindere, cutie de siguranțe
87	15А	Releu compresor aer condiționat
88	10А	ABS
89	15А	Pompă lichid răcire
90	30А	Releu ștergător parbriz, motor ștergător parbriz
91	20А	Releu pompă combustibil
92	30А	Demaror
93	10А	Unitatea de comandă motor, unitatea de comandă cutie, senzor domeniu transmisie, cutie de siguranțe compartiment motor, senzor poziție neutră, senzor viteză primară, senzor viteză secundară, senzor turație, senzor marșarier/punct mort
94	5А	EPS
95	5А	Unitatea de blocare volan
96	10А	Releu repornire (start-stop) / ABS
97	10А	Bloc optic dreapta față, bloc optic stânga față, compresor, senzor domeniu transmisie, cutie de siguranțe compartiment motor, senzor poziție neutră, întrerupător marșarier, senzor marșarier/punct mort

Cutia B

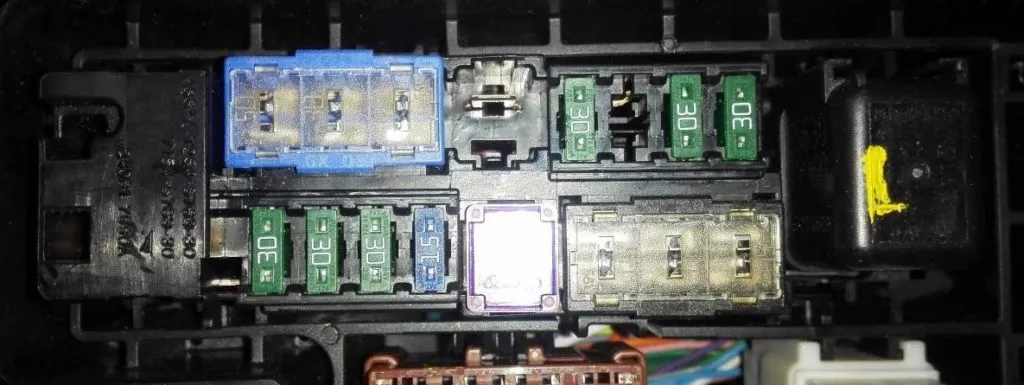

2 Cutie de montaj fotografie — *Exemplu fotografie cutia de montaj 2*

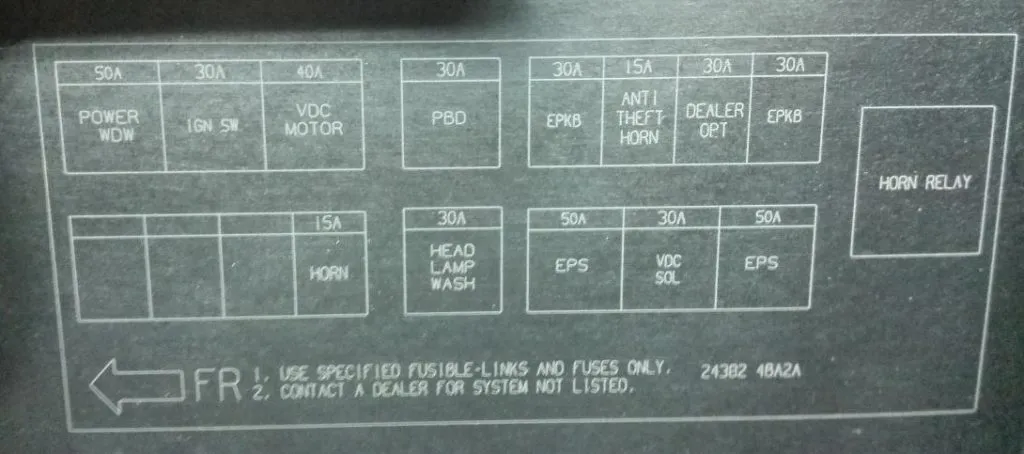

2 Cutie de montaj descriere — *Diagrama de pe capacul cutiei*

Diagrama cutiei de sub capotă 2 — *Diagramă*

Publicitate

Nr.	A	Denumire
34	15A	Releu semnal sonor
35	30A	Diesel: Releu PTC 2
36	30A	Diesel: Releu PTC 3
37	30A	Diesel: Releu PTC 1
38	30A	Frână de parcare electrică
39	30A	Conector opțional
40		–
41	30A	Frână de parcare electrică
F	50A	ESP
G	30A	ABS
H	50A	ESP
I	30A	Releu lavaj faruri
J		–
K	40A	ABS
L	30A	Releu demaror, releu aprindere (siguranțe: “1”, “2”, “3”, “4”, “10”, “11”, “12”)
M	50A	Releu geamuri electrice, geamuri electrice, perdea, acționare electrică scaune
R1		Releu semnal sonor

Cutia siguranțelor de putere

Este amplasată pe borna pozitivă a bateriei și este formată din inserții fuzibile de mare capacitate.

Fotografie cutie 2

Nr.	A	Funcție
A	450А	Demaror, releu repornire motor (Engine Restart Baypass Relay)
B	450А	Alternator
C	100А	Releu auxiliar (siguranțe: “13”, “14”, “15”), releu încălzire lunetă (siguranțe: “10”, “11”, “12”), releu încălzire (siguranțe: “7”, “17”), releu ștergător parbriz, far dreapta, lampă spate dreapta, far ceață dreapta față, siguranțe: “19”, “20”, “21”, “22”, “24”, “25”, “26”, “27”, “28”, “29”, “30”, “31”, “32”, “33”, “57”, “58”, “U”
D	100А	Releu aprindere (siguranțe: “56”, “61”, “63”, “65”, “67”), releu aer condiționat, releu ventilator sistem răcire motor 1, far stânga, lampă spate stânga, far ceață stânga față, siguranțe: “P”, “Q”
E	50А	Siguranțe: “R”, “S”, “T”, “42”, “44”, “45”, “46”
U	100А	Far dreapta, lampă spate dreapta, far ceață dreapta față, unitatea de comandă bujii incandescente, unitatea de comandă termoplunjer, siguranța: “58”
V	100А	Siguranțe: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “34”, “35”, “36”, “37”, “38”, “39”, “41”, “N”, “O”,
