Renault Scenic 2 покоління випускали у 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010 році. 7-місна модифікація так само відома як Grand Scenic. За цей проміжок автомобіль оновили один раз, але не значно. Ми покажемо де знаходяться блоки реле і запобіжників в рено сценик 2 покоління. Надамо фотографії блоків, схеми і розпишемо призначення їхніх елементів.
Зміст
Блоки у салоні

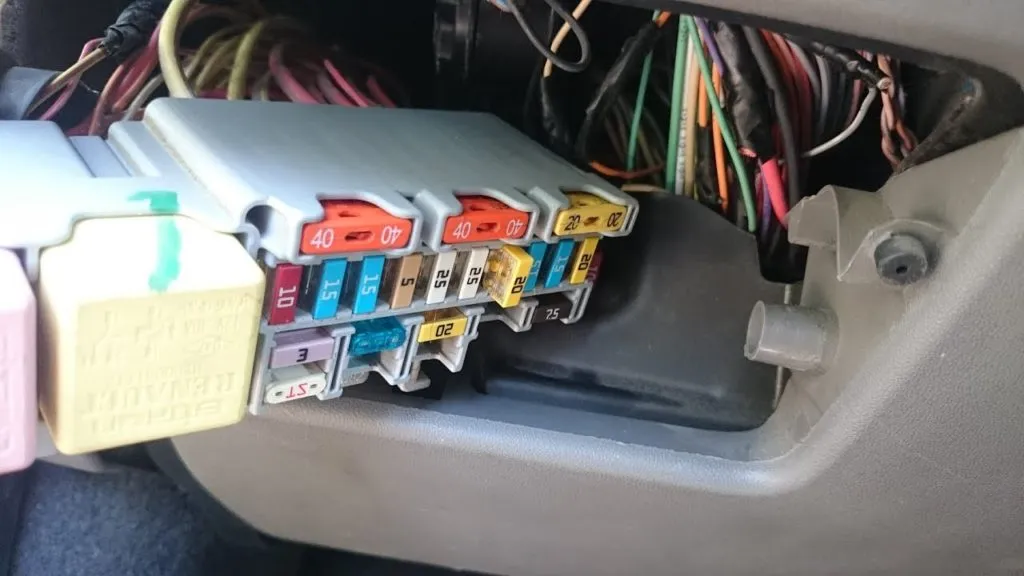

Основний блок
Він розташований у панелі приладів, ліворуч.
На захисній кришці буде наклеєна схема розташування запобіжників.
| № | A | Опис |
|---|---|---|
| А | 40А | Реле електросклопідйомників або реле ксенонових ламп |
| В | 40А | Реле стоп-сигналу |
| C | 40А | Електровентилятор салону |
| D | 40А | Імпульсні склопідіймачі задніх дверцят або реле електро склопідіймачів (автомобілі з лівостороннім кермовим керуванням) |
| E | 20А | Люк даху з електроприводом |
| F | 10А | ЕБУ АБС і системи стабілізації траєкторії - датчик кутового і поперечного прискорення |
| G | 15А | Аудіосистема, реле насосів омивачів фар, прикурювач першого ряду сидінь, нагрівальні елементи сидінь, насос склоомивача, реле підігрівача дизельного пального, панель керування кліматичною установкою, ЕБУ кліматичної установки, дзеркало заднього виду з електрохромним покриттям, охоронна сигналізація, центральний комунікаційний блок |
| H | 15А | Стоп-сигнал |
| K | 5А | Реле ланцюга живлення ЕБУ ксенонових ламп, вузол живлення виконавчого механізму ксенонових ламп, лампа підсвічування речового ящика |
| L | 25А | Електро склопідйомник дверей водія |
| M | 25А | Склопідіймач дверцят пасажира, реле електро склопідіймачів (автомобілі з правостороннім рульовим керуванням) |
| N | 20А | Запобіжник відключення споживачів електроенергії: аудіосистема, зовнішніх дзеркал заднього виду з електроприводом, охоронна сигналізація, щиток приладів, центральна консоль |
| O | 15А | Звуковий сигнал, діагностичний роз'єм, реле насосів омивачів фар |
| P | 15А | Електродвигун очищувача заднього скла |
| R | 20А | ЦЕКБС, ЕБУ кліматичної установки, реле стоп-сигналів (B) |
| T | 15А | Запобіжник прикурювача рено сценик 2 |
| S | 3А | Електровентилятор і датчик температури в салоні, дзеркало заднього виду з електрохромним покриттям, датчики дощу та освітленості |
| U | 20А | Центральний замок або система блокування внутрішніх ручок дверей |
| V | Не використовується | |
| W | 7,5А | Елементи обігріву зовнішніх дзеркал заднього виду |
За прикурювач відповідає запобіжник, позначений буквою Т, дивіться схему.
Блок під пасажирським сидінням
Знаходиться в салоні під переднім лівим сидінням.
| № | A | Позначення |
|---|---|---|
| 1 | 25А | Запобіжник автоматичного стоянкового гальма |
| 2 | 20А | Запобіжник ланцюга обігріву водійського та пасажирського сидінь |
| 3 | 10А | Не використовується |
| 4 | 10А | Запобіжник розетки живлення допоміжного обладнання на консолі, електропривода блокування консолі та лампи підсвічування центрального речового ящика |
| 5 | 10А | Запобіжник розетки живлення допоміжного обладнання другого ряду сидінь |
| 6 | 10А | Запобіжник розетки живлення допоміжного обладнання першого ряду сидінь |
| А | 50А | Реле споживачів електроенергії, друге реле живлення зазначених вище запобіжників 2, 4, 5 і 6 |
Окремі реле
Одна пара знаходиться праворуч від ЦЕКБС (2 реле додаткового обігріву) і реле на тязі поперечки з лівого боку приладової панелі (реле споживачів на панелі запобіжників)
Блоки під капотом
Загальне розташування блоків і доступ до них можете подивитися в цьому відео.
Запобіжники в комутаційному блоці
| № | A | Позначення |
|---|---|---|
| 3 | 25А | Тягове реле стартера |
| 4 | 10А | Муфта вмикання компресора кондиціонера |
| 5A | 15А | Електричний замок рульової колонки |
| 5C | 10А | Лампи світла заднього ходу |
| 5D | 5А | ЕБУ системи впорскування та електрозамок рульової колонки ("+" після замка запалювання) |
| 5E | 5А | ЕБУ подушок безпеки та електропідсилювач рульового керування ("+" після замка запалювання) |
| 5F | 7,5А | "+" після замка запалювання (у салоні): індикатор положення важеля селектора, регулятор і обмежувач швидкості, блок запобіжників і реле в салоні, реле додаткового обігрівача салону, діагностичний роз'єм, дзеркало заднього виду, датчик дощу та інтенсивності сонячного опромінення (залежно від модифікації, ЕБУ, аудіосистема). |
| 5H | 5А | Автоматична коробка передач |
| 5G | 10А | Не використовується (або "+" після замка запалювання на систему живлення скрапленим газом, якщо вона є) |
| 6 | 30А | Елемент обігріву заднього скла |
| 7А | 7,5А | Праві габаритні вогні, вимикач системи контролю паркування, вимикач системи стабілізації траєкторії, індикатор положення важеля селектора, ручка керування стоянковим гальмом |
| B7 | 7,5А | Ліві габаритні вогні, прикурювач, вимикачі центрального замка та аварійної сигналізації, перемикач коректора фар, панель керування кліматичною установкою, перемикач склопідіймача пасажирських дверей, перемикач електросклопідіймача задніх дверей, ЕБУ навігаційної системи, нагрівальні елементи сидінь водія та пасажира. |
| 8А | 10А | Права фара (дальнє світло) |
| B8 | 10А | Ліва фара (дальнє світло) |
| 8C | 10А | Ближнє світло (права фара), коректор фар, виконавчий механізм коректора правої фари, ЕБУ ксенонових ламп |
| 8D | 10А | Ліва фара (ближнє світло), виконавчий механізм коректора лівої фари |
| 9 | 25А | Електродвигун очищувача вітрового скла |
| 10 | 20А | Протитуманні фари |
| 11 | 40А | Електровентилятор системи охолодження двигуна (мала швидкість) |
| 13 | 25А | ЕБУ АБС і системи стабілізації траєкторії |
| 15 | 20А | + акумуляторної батареї на АКП (або система живлення скрапленим газом, якщо вона є) |
| 16 | 10А | Не використовується |
| № | A | Призначення |
|---|---|---|
| 1 | 70А | Реле додаткового підігріву 2 |
| 2 | 60А | Монтажний блок запобіжників і реле в салоні |
| 3 | 40А | Реле додаткового підігріву 1 |
| 4 | 70А | Електропідсилювач рульового управління |
| 5 | 50А | Блок управління ABS |
| 6 | 70А | Монтажний блок запобіжників і реле в салоні |
| 7 | 20А | Реле підігріву паливного фільтра дизельного двигуна |
| 8 | 70А | Блок управління передпускового підігріву |
| 9 | Не використовується |
Запобіжники на акумуляторі
Плавкі вставки знаходяться на плюсовій клемі акумуляторної батареї.
- 30А – Електронний блок управління в салоні
- 350 А — автомобіля з бензиновим двигуном, 400 А — автомобіля з дизельним двигуном – Комутаційний блок моторного відсіку
- 30А – Комутаційний блок моторного відсіку
