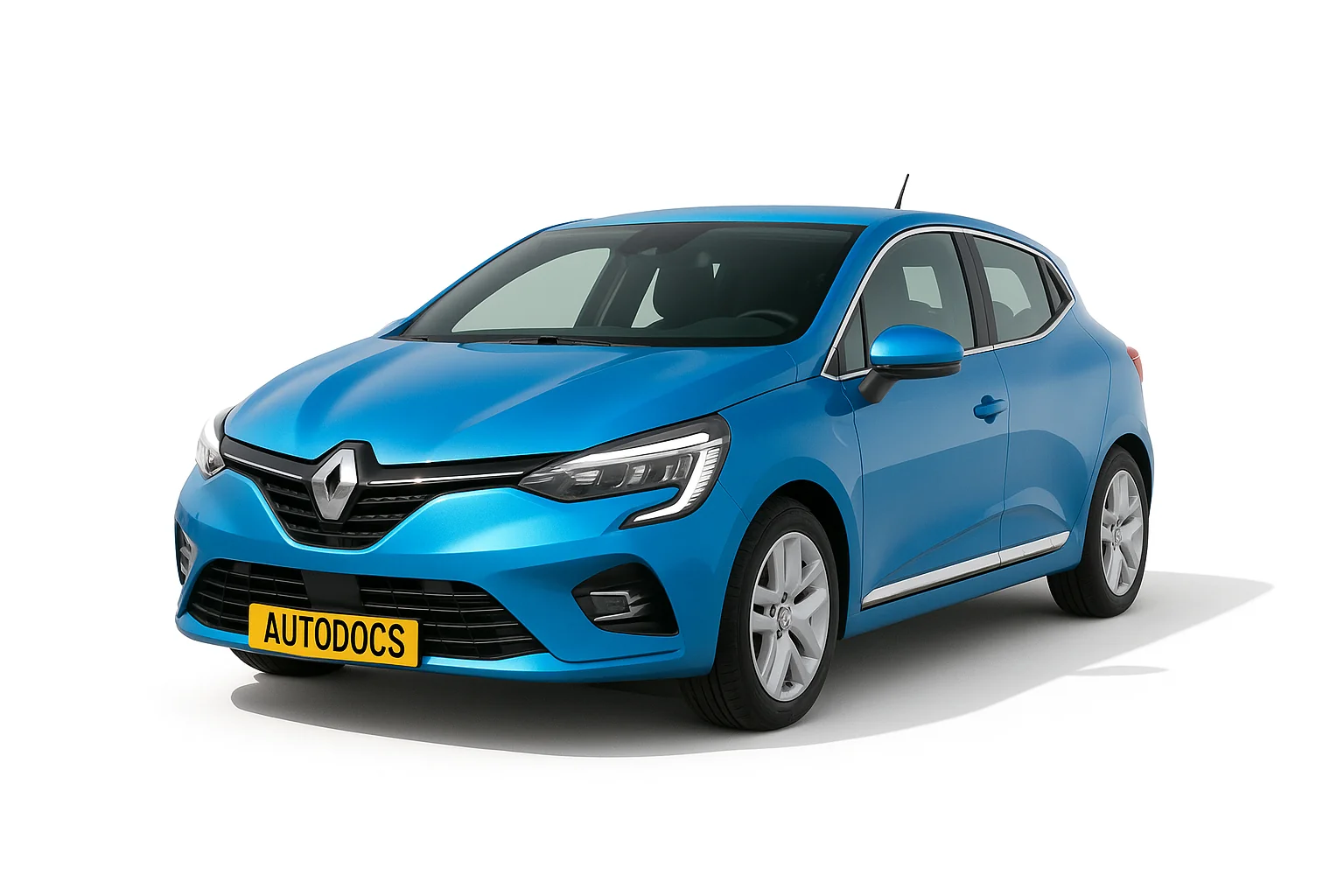

Renault Clio 5- го покоління випускався у 2020, 2021, 2022, 2023, 2024 роках. Після цього модель пройшла рестайлінг. У даній публікації ви знайдете опис запобіжників та реле Рено Кліо 5 зі схемами блоків, місцями їх розташування та фото прикладами виконання виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле, а також їх кількість у блоках може відрізнятись від представленого та залежить від року випуску, рівня електричного оснащення та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників та реле знаходиться у лівій нижній частині панелі приладів, за захисною кришкою.
Звіряйте інформацію зі своїми схемами розміщеним на кришці блоку або на самому блоці.
| № | А | Опис |
|---|---|---|
| 4 | 15А | правого та лівого задніх ліхтарів (172-173) - правого та лівого зовнішніх дзеркал заднього виду з електроприводом (2230-2231) - модуля комутації роз'єму для підключення причепа (1971) - правого та лівого передніх покажчиків повороту (255-25) |
| 5 | 15А | Замок дверей задка (1322) - центрального замку правих і лівих задніх дверей (138-139) - верхнього стоп-сигналу (639) |
| 6 | 10А | BCM (Блок управління електрообладнанням кузова) |
| 7 | ||
| 8 | 15А | Покажчиків поворотів та аварійної сигналізації |
| 9 | 15А | BCM (Блок управління електрообладнанням кузова) |
| 10 | 30А | ЕБУ гальма стоянки |
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | 5А | BCM (Блок управління електрообладнанням кузова) |
| 15 | ||
| 16 | 10А | Панель приладів |
| 17 | ||
| 18 | ||
| 19 | 15А | Аудіосистема |
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | 30А | Підсилювач аудіо системи |
| 24 | 30А | ЕБУ гальма стоянки |
| 25 | 10А | Лівий та правий задній ліхтар, стоп сигнали |
| 26 | ||
| 27 | 5А | Дзеркала з електроприводом |
| 28 | 20А | Модуль причепа |
| 29 | 20А | Попередження |
| 30 | 15А | Прикурювач або розетки додаткового обладнання |
| 31 | 15А | Розетки у багажному відділенні |
| 32 | 10А | Насос омивача заднього та переднього скла |
| 34 | 40А | Електровентилятор салоні |
| 35 | 40А | Обігрів заднього скла |
| 36 | 40А | Задні двері |
| 37 | ||
| 38 | ||
| 39 | 25А | Електричні склопідйомники |
| 40 | 25А | Електричні склопідйомники |
| 41 | 25А | Електричні склопідйомники |
| 42 | 25А | Електричні склопідйомники |
| 43 | 5А | |
| Реле | ||
| A | 70А | РЕЛЕ 1 «+» АКУМУЛЯТОРНОЇ БАТАРЕЇ З ВІДКЛЮЧЕННЯМ ЖИВЛЕННЯ ПІД ЧАС ПУСКУ (1760) |
| B | 70А | НЕВИМИКЛЕННЕ РЕЛЕ «+» АКБ З ТИМЧАСОВОЇ ЗАТРИМКОЮ (БЕЗ ВІДКЛЮЧЕННЯ ЖИВЛЕННЯ ПІД ЧАС ЗАПУСКУ) (1762) |
| C | РЕЛЕ: РЕЗЕРВНЕ | |
| D | РЕЛЕ: РЕЗЕРВНЕ | |
| F | 40А | РЕЛЕ ОБІГРІВУ ЗАДНОГО СКЛА (235) |
| G | 20А | РЕЛЕ ЗВУКОВОГО СИГНАЛУ (229) |
| H | 20А | РЕЛЕ ПІДІГРІВАЧА РУЛЬОВОГО КОЛІСА (2499) |
За роботу прикурювача відповідає запобіжник номер 30 на 15А.
Окремо поза блоком можуть встановлюватися додаткові елементи захисту, наприклад реле додаткового обігрівача і реле обігріву вітрового скла.
Блок під капотом
Під капотом у моторному відсіку основний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором.
Для доступу треба зняти кришку і перевернути блок. Схему буде нанесено на кришку блоку. Сам блок виглядатиме приблизно отак.
| № | А | Позначення |
|---|---|---|
| F1 | ||
| F2 | 30А | ABS |
| F3 | 20А | Паливний насос |
| F4 | 15А | ACTUATOR 1 (ЕБУ системи підготовки та упорскування палива та ланцюгів двигуна) |
| F5 | 15А | ACTUATOR 2 (ЕБУ системи підготовки та упорскування палива та ланцюгів двигуна) |
| F6 | 15А | ACTUATOR 3 (ЕБУ системи підготовки та упорскування палива та ланцюгів двигуна) |
| F7 | 15А | ACTUATOR 4 (ЕБУ системи підготовки та упорскування палива та ланцюгів двигуна) |
| F8 | 15А | ACTUATOR 5 (ЕБУ системи підготовки та упорскування палива та ланцюгів двигуна) |
| F9 | 30А | Очищувач |
| F10 | 10А | Мотор омивача |
| F11 | 10А | AKP |
| F12 | 10А | Подушки безпеки |
| F13 | 10А | Датчик нейтрального положення механічної коробки передач/ світла заднього ходу (1109), управління реле підігрівача палива (450), реле світла заднього ходу |
| F14 | ||
| F15 | ECM |
