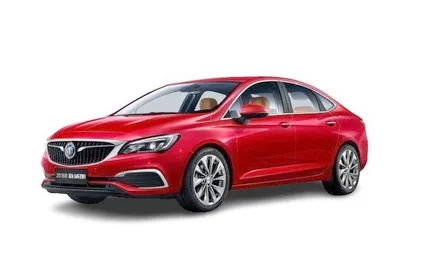

Buick Verano 2 второго поколения выпускался с 2018 по 2024 год включительно: 2018, 2019, 2020, 2021, 2022, 2023, 2024. За это время модель прошла ряд обновлений. В этой публикации вы найдете подробное описание предохранителей и реле Buick Verano 2: схемы блоков предохранителей, примеры исполнения и расположения. Отдельно покажем, какой предохранитель отвечает за прикуриватель.
Назначение предохранителей и реле может отличаться от представленных и зависеть от года выпуска, уровня электрооборудования и региона поставки вашего автомобиля.
Содержание
Салон
Внутри автомобиля блок предохранителей и реле расположен посередине центральной консоли, за защитной крышкой.
Если крышка блока предохранителей имеет силовой разъем, ее необходимо снять с помощью адаптера и отвертки, которые должны находиться в бардачке.
| № | Назначение |
|---|---|
| 1 | 2019-2022: Подогрев задних сидений (только для автомобилей без звуковой сигнализации) |
| 2 | Система климат-контроля, вентилятор |
| 3 | Электропривод сиденья водителя |
| 4 | 2016–2018: Прикуриватель/ розетка спереди |
| 2019-2022: Электропривод сиденья пассажира | |
| 5 | ABS |
| 6 | Передние электростеклоподъемники |
| 7 | 2016-2019: ABS |
| 8 | Подогрев рулевого колеса |
| 9 | Модуль кузовного контроля |
| 10 | Задние электростеклоподъемники |
| 11 | Люк |
| 12 | Модуль кузовного контроля |
| 13 | Подогрев сидений (только на автомобилях без звуковой сигнализации) |
| 14 | Наружные зеркала |
| 15 | Модуль кузовного контроля |
| 16 | Модуль кузовного контроля |
| 17 | Модуль кузовного контроля |
| 18 | Модуль кузовного контроля |
| 19 | Диагностический разъем |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок, задняя дверь |
| 23 | Система электронного ключа |
| 24 | Функция памяти положения сиденья |
| 25 | Рулевое колесо с системой подушек безопасности |
| 26 | Выключатель зажигания/ замок рулевой колонки |
| 27 | Модуль кузовного контроля |
| 28 | Разъем USB |
| 29 | 2016–2018: Не используется |
| 2019-2022: Прикуриватель/ розетка спереди. | |
| 30 | Рычаг селектора |
| 31 | Задний стеклоочиститель |
| 32 | Модуль управления трансмиссией |
| 33 | Противоугонная сигнализация / Звуковая сигнализация |
| 34 | Помощь при парковке / Оповещение о слепых зонах / Информационно-развлекательная система / USB-порт |
| 35 | OnStar |
| 36 | Информационный дисплей/комбинация приборов/ CD-плеер |
| 37 | Информационно-развлекательная система, радио |
В зависимости от года выпуска за работу прикуривателя может отвечать предохранитель № 29 или 4.
Моторный отсек
Под капотом в моторном отсеке с левой стороны находится основной блок с предохранителями и реле.
| № | A | Обозначение |
|---|---|---|
| 1 | 500 | F6UB Стартер M64 |
| 5 | 80 | F5UB Блок управления двигателем K20 (LVK/LVL/LWQ/LWV) |
| 6 | 80 | F4UB K43 Модуль управления усилителем рулевого управления (NJ0/NJ1) |
| 7 | 100 | F3UB Дополнительный электронагреватель E40 (C32) |
| 8 | 80 | F2UB Двигатель вентилятора охлаждения G10 |
| F1 | 30 | Реле стартера KR27 |
| F2 | 40 | Реле соленоида привода стартера KR27C |
| F3 | 15 | B52A Датчик кислорода 1 с подогревом (LE1/LE2/LFE/LV7/LWC) |
| E41 Термостат охлаждающей жидкости двигателя с подогревом (LE1/LE2/LWC) | ||
| K20 Модуль управления двигателем (LV7) | ||
| M98 Привод клапана обслуживания впускного коллектора (LVK/LVL) | ||
| Q12 Клапан продувки адсорбера (LE1/LE2/LFE/LV7/LWC) | ||
| Q40 Соленоидный клапан перепуска турбокомпрессора (LE1/LE2/LFE/LWC) | ||
| Q42 Соленоидный клапан перепуска турбокомпрессора (LE1/LE2/LFE/LWC) | ||
| Q44 Соленоидный клапан управления давлением масла в двигателе | ||
| Q45 Соленоидный клапан масляной форсунки охлаждения поршня (LVK/LVL/LWQ/LWV) | ||
| Q47 Соленоидный клапан байпаса охладителя рециркуляции отработавших газов (LVK) | ||
| Q56 Муфта насоса охлаждающей жидкости (LE1) | ||
| F4 | 25 | Модуль управления двигателем K20 |
| F5 | 10 | KR31 Реле дополнительного насоса охлаждающей жидкости (LWC) |
| M96 Привод активной заслонки радиатора (VRI) | ||
| F6 | 20 | Модуль управления трансмиссией K71 (MJA) |
| F7 | 10 | Не используется |
| F8 | 10 | Модуль управления двигателем K20 (LFE/LV7/LWC) |
| K103 Модуль управления топливными форсунками (LFE) | ||
| F9 | 10 | Реле муфты компрессора кондиционера KR29 |
| F10 | 10 | Не используется |
| F11 | 20 | K39 Модуль управления задней дверью (универсал с TC2) |
| K171 Модуль управления датчиком бесконтактного открывания задней двери (универсал с TC2) | ||
| F12 | 10 | Q51D Узел клапана поясничной поддержки сиденья - водитель (AVK) |
| Q51P Узел клапана поясничной поддержки сиденья - пассажир (AVU) | ||
| F13 | 7.5 | Реле дополнительного насоса охлаждающей жидкости KR31 |
| F14 | 5 | Не используется |
| F15 | 10/15 | (без дизеля)/(дизель) |
| B52A Датчик кислорода 1 с подогревом (LVK/LVL/LWQ/LWV) | ||
| B52B Датчик кислорода 2 с подогревом | ||
| B75C Многофункциональный датчик воздуха на впуске (без дизельного двигателя) | ||
| B280 Соленоидный клапан аккумулятора АКПП (MNU с KL9) | ||
| F16 | 7.5/15 | (Дизель)/(без Дизеля) |
| Модуль управления двигателем K20 (Дизель/LE1/LE2/LFE/LWC) | ||
| K103 Модуль управления топливными форсунками (LFE) | ||
| Q17A Топливная форсунка 1 (LV7) | ||
| Q17B Топливная форсунка 2 (LV7) | ||
| Q17C Топливная форсунка 3 (LV7) | ||
| Q17D Топливная форсунка 4 (LV7) | ||
| T8A Катушка зажигания 1 (LE1/LE2/LFE/LV7/LWC) | ||
| T8B Катушка зажигания 2 (LE1/LE2/LFE/LV7/LWC) | ||
| T8C Катушка зажигания 3 (LE1/LE2/LFE/LV7/LWC) | ||
| Катушка зажигания T8D 4 (LE2/LFE/LV7/LWC) | ||
| F17 | 15 | Модуль управления двигателем K20 (без LV7) |
| F18 | 5 | Не используется |
| F19 | 10 | Не используется |
| F20 | 40 | Не используется |
| F21 | 30 | Не используется |
| F22 | 50 | Модуль электронного управления тормозами K17 |
| F23 | 15 | KR6 Реле насоса омывателя заднего стекла |
| KR11 Реле насоса омывателя ветрового стекла | ||
| F24 | 25 | Не используется |
| F25 | 30 | Реле подогревателя топлива KR22 (LVK/LWQ/LWV) |
| F26 | 40 | Модуль управления трансмиссией K71 (MJA) |
| F27 | 40 | Модуль управления задней дверью K39 (универсал с TC2) |
| F28 | 30 | Не используется |
| F29 | 40 | R14L Фильтр помех обогрева заднего стекла – левый (US3) |
| E18 Решетка обогревателя задка | ||
| F30 | 7.5 | Не используется |
| F31 | 7.5 | Не используется |
| F32 | 7.5 | E40 Дополнительный электронагреватель (C32) |
| K33 Модуль управления HVAC | ||
| K111 Модуль управления приводом топливного насоса (LE1/LE2/LFE/LWC/LWQ/LWV) | ||
| P43 Индикаторы предупреждения столкновения (UEU) | ||
| Рычаг переключения передач S3 (MJA) | ||
| Преобразователь питания T19 (KL9) | ||
| F33 | 10 | Не использовать |
| F34 | 15 | Звуковой сигнал P12 |
| F35 | 20 | Дополнительная розетка X80C – грузовой отсек (универсал) |
| F36 | 10/15 | (T4A)/(T4L) |
| E4F Фара – правый дальний свет (T4A) | ||
| E67R Многофункциональный светодиод – правая фара (T4L) | ||
| F37 | 10 | Фара E4E – дальний свет левая (T4A) |
| F38 | 5 | Блок управления фарами K26 (T4L) |
| F39 | 15 | E29LF Противотуманная фара – передняя левая (T3U) |
| E29RF Противотуманная фара – передняя правая (T3U) | ||
| F40 | 5 | Модуль шлюза последовательных данных K56 |
| F41 | 7.5 | E11A Подогреватель топлива/ датчик воды в топливе (дизель) |
| Q56 Муфта насоса охлаждающей жидкости (дизель) | ||
| F42 | 10 | M29L Привод корректора фар – левый (TR6) |
| M29R Привод корректора фар – правый (TR6) | ||
| S30 Переключатель фар (TR6) | ||
| F43 | 20 | Реле топливного насоса KR23A (LV7/LVK/LVL/LWQ/LWV) |
| F44 | 5 | A10 Салонное зеркало заднего вида (DD8) |
| B87 Камера заднего вида (UVC) | ||
| K68 Модуль управления освещением прицепа (VQ9) | ||
| X80G Дополнительная розетка – панель приборов | ||
| F45 | 15 | Привод корректора фар M29L – левый (T4L) |
| F46 | 5 | Комбинация приборов P16 |
| F47 | 15 | Модуль блокировки рулевой колонки K60 (BTM) |
| F48 | 20 | Реле заднего стеклоочистителя KR7 |
| F49 | 7.5 | A9A Наружное зеркало заднего вида – водитель (DWE/DWF) |
| A9B Наружное зеркало заднего вида – пассажир (DWE/DWF) | ||
| F50 | 15 | Привод корректора фар M29R – правый (T4L) |
| F51 | 15 | Многофункциональный светодиод E67L – левая фара (T4L) |
| F52 | 7.5 | Модуль управления двигателем K20 |
| K103 Модуль управления топливными форсунками (LFE) | ||
| Модуль управления трансмиссией K71 (MJA) | ||
| Q8 Узел соленоидных клапанов управления (M2D) | ||
| T12 Узел автоматической трансмиссии (MNP/MNU) | ||
| F53 | 30 | Реле модуля управления редуктором KR121 |
| F54 | 30 | Модуль двигателя стеклоочистителя M79 |
| F55 | 30 | Не используется |
| F56 | 7.5 | Не используется |
| F57 | 15 | Не используется |
| Реле | ||
| K01 | Реле стартера KR27 – Стартер M64 | |
| K02 | Реле муфты компрессора кондиционера KR29 – Муфта компрессора кондиционера Q2 | |
| K03 | Реле зажигания системы управления двигателем | |
| K04 | Реле напряжения питания датчиков | |
| K05 | Реле соленоида привода стартера KR27C – Стартер M64 | |
| K06 | Реле подогревателя топлива KR22 – E11A Подогреватель топлива/датчик воды в топливе (LVK/LWQ/LWV) | |
| K07 | Не используется | |
| K08 | Не используется | |
| K09 | Реле модуля управления реагентом KR121 K115 | |
| K10 | Реле топливного насоса KR23A – Топливный насос G12 | |
| K11 | Не используется | |
| K12 | Реле ближнего света фар KR49R – правой | |
| K12 | Реле дальнего света KR48 | |
| K13 | Реле ближнего света KR49L – левой | |
| K14 | Главное реле зажигания | |
| K15 | Реле обогревателя задка KR5 | |
| Перечисленные ниже реле являются необслуживаемыми реле печатной платы (PCB) и расположены внутри блока. | ||
| K16 | Реле звукового сигнала KR3 | |
| K17 | Реле напряжения питания датчиков 2 KR196B – Модуль управления редуктором K115 | |
| K18 | Реле передних противотуманных фар KR46 | |
| K19 | Реле дополнительного насоса охлаждающей жидкости KR31 | |
| K19 | Реле напряжения питания датчиков 3 KR196C (Модуль управления приводом топливного насоса K111, Датчик частиц в отработавших газах B136, Датчик оксидов азота 1 B195A, Датчик оксидов азота 2 B195B (LVL) | |
| K20 | Не используется | |
| K21 | Реле насоса омывателя заднего стекла KR6 | |
| K22 | Реле насоса омывателя ветрового стекла KR11 | |
| K23 | Реле заднего стеклоочистителя KR7 | |
| Перечисленные ниже элементы являются контрольными точками диагностики реле на печатной плате. | ||
| TP19-1 | Реле дополнительного насоса охлаждающей жидкости KR31 | |
| TP19-2 | Реле дополнительного насоса охлаждающей жидкости KR31 | |
| TP21 | Реле насоса омывателя заднего стекла KR6 | |
| TP22 | Реле насоса омывателя ветрового стекла KR11 | |
| TP23 | Реле заднего стеклоочистителя KR7 | |
Багажное отделение
В багажнике, с левой стороны находится еще один блок предохранителей.
| № | Назначение |
|---|---|
| 1 | – |
| 2 | 2016-2018: Инвертор DC/AC |
| 3 | Модуль прицепа |
| 4 | 2016-2018: Электропривод сиденья пассажира |
| 5 | – |
| 6 | 2016-2018: Модуль предупреждения о дальности |
| 7 | – |
| 8 | – |
| 9 | 2016-2018: Подогрев задних сидений (на автомобилях без звуковой сигнализации) |
| 10 | 2016-2019: Сервисный |
| 11 | Усилитель |
| 12 | Подогрев передних сидений (на автомобилях со звуковой сигнализацией) |
| 13 | Подогрев задних сидений (на автомобилях со звуковой сигнализацией) |
| 14 | Зажигание |
| 15 | Вентиляция сидений |
| 16 | Розетка прицепа |
| 17 | Розетка прицепа |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Электропривод складывания задних сидений. |
| 22 | Электропривод задней двери |
