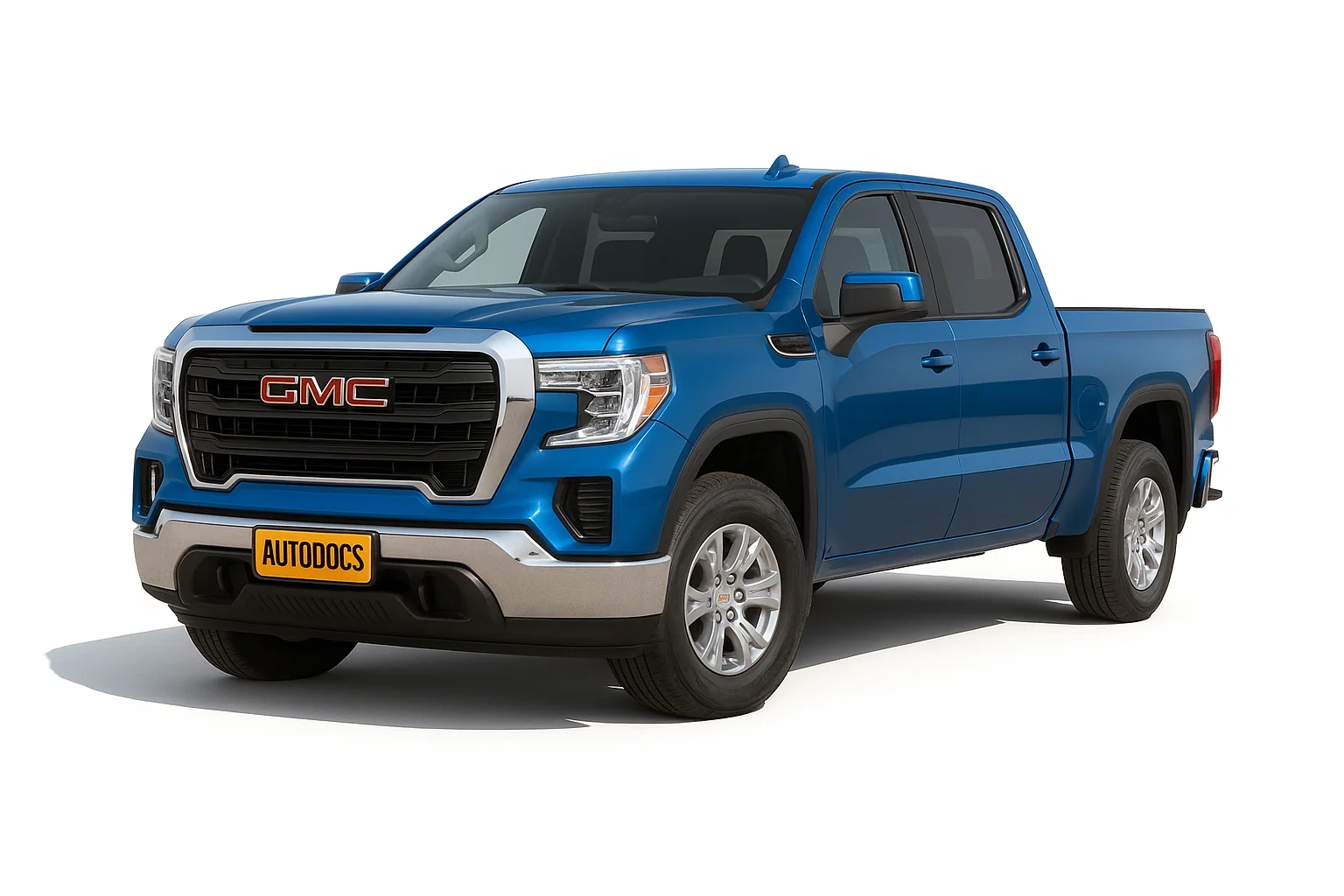

GMC Sierra 5-го покоління випускалися у 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках у різних модифікаціях 1500, 2500, 3500 та середньотонажній версії 4500HD, 5500HD, 6500HD. За цей час модель отримала оновлення. У цьому записі ви знайдете позначення запобіжників і реле GMC Sierra 5G зі схемами блоків, розташуванням та фото. Ми покажемо, які запобіжники відповідають за прикурювач та USB.
Призначення запобіжників і реле може відрізнятися від представлених і залежати від типу двигуна та року випуску вашого автомобіля.
Блоки в салоні
Блок запобіжників зліва
Блок запобіжників і реле розташований з боку водія на панелі приладів. Для доступу необхідно зняти захисну кришку.
Перевірте інформацію за вашими схемами на зворотному боці кришки блоку.
| № | Призначення |
|---|---|
| F1 | Задні підігрівані сидіння ліве/праве |
| F3 | 2019-2020: Євро-причіп |
| F4 | — |
| F5 | 2019-2020: Передня підтримка боків 2021-2022: Запасний/MFEG (Багатофункціональна задня дверь) |
| F6 | Підігрівані та вентильовані сидіння ліве/праве |
| F8 | 2019-2020: Розваги на задніх сидіннях/ Протидія крадіжці |
| F9 | Пасивний доступ/ Пасивний запуск /Модуль сидіння водія |
| F10 | — |
| F11 | 2019-2020: Затінок сонця |
| F12 | Електропривід сидіння пасажира |
| F13 | Експортна коробка відбору потужності/ Спеціальне обладнання, опція 1 |
| F14 | — |
| F15 | — |
| F16 | Підсилювач |
| F17 | MFEG (Багатофункціональна задня дверь) |
| F18 | — |
| F20 | Задня дверь |
| F22 | Заднє розсувне скло |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Автоматичні вимикачі | |
| CB1 | — |
| Реле | |
| K1 | Відкриття заднього розсувного скла |
| K2 | Закриття заднього розсувного скла |
| K3 | MFEG основне 1 |
| K4 | MFEG допоміжне 1 |
| K5 | MFEG допоміжне 2 |
| K6 | MFEG основне 2 |
| K7 | 2019-2020: Протиугонне |
| K8 | — |
Блок запобіжників справа
Другий блок з запобіжниками та реле розташований у торці панелі приладів з боку пасажира.
Зніміть кришку, щоб отримати доступ до передньої частини блоку запобіжників. Щоб отримати доступ до задньої частини блоку запобіжників:
| № | Призначення |
|---|---|
| F1 | Праві двері |
| F2 | Ліві двері |
| F3 | Універсальна дистанційна система |
| F4 | — |
| F5 | — |
| F6 | Передній вентилятор |
| F8 | Перемикач поясничної підтримки |
| F10 | Модуль кузовного обладнання 6/ Модуль кузовного обладнання 7 |
| F11 | Сидіння/ Модуль блокування рульової колонки |
| F12 | Модуль кузовного обладнання 3/Модуль кузовного обладнання 5 |
| F14 | Дзеркала/ Модуль підйомника скла |
| F17 | Кнопки на рульовому колесі |
| F18 | Модуль обробки відео/ Виявлення перешкод |
| F19 | Дискретний логічний вимикач запалювання (DLIS) |
| F20 | Вентильовані сидіння |
| F21 | NOT R/C |
| F22 | Підігрів рульового колеса |
| F23 | MISC R/C |
| F24 | 2019-2021: Комбінація приладів запалювання/ Стеля 2022: Коробка відбору потужності/ Допоміжний дисплей відбивного світла/ Комбінація приладів/ Центральний шлюзовий модуль/ Внутрішнє дзеркало заднього виду/ Стельова консоль запалювання |
| F25 | Опалення, вентиляція та кондиціювання запалювання/Опалення, вентиляція та кондиціювання допоміжне |
| F26 | Порти USB/ Спеціальне обладнання, опція, живлення з затримкою відключення |
| F27 | Розетка живлення допоміжних пристроїв/ живлення з затримкою відключення |
| F28 | Розетка живлення допоміжних пристроїв /Акумулятор |
| F30 | Модуль Sensing and diagnostic/ Стояночний гальмо |
| F31 | Модуль кузовного обладнання 4 |
| F32 | Спеціальне обладнання, опція/З'єднувач каналу даних |
| F33 | Модуль кузовного обладнання 8 |
| F34 | Вантажний ліхтар |
| F40 | Центральний шлюзовий модуль (CGM) |
| F41 | Мультимедіа 1 |
| F42 | Платформа телематичного зв'язку (TCP) |
| F43 | — |
| F44 | 2019-2021: Активне придушення вібрацій (AVM) |
| F45 | Модуль кузовного обладнання 2 |
| F46 | Опалення, вентиляція та кондиціювання/ Акумулятор 1 |
| F47 | Комбінація приладів/ Акумулятор |
| F48 | Модуль управління трансмісією |
| F49 | Модуль кузовного обладнання 1 |
| F50 | — |
| F51 | Акумулятор 1 |
| F52 | Акумулятор 2 |
| F53 | — |
| F54 | Люк |
| F55 | Електропривід сидіння водія |
| F56 | DC DC перетворювач 1 |
| F57 | DC DC перетворювач 2 |
| F58 | Мультимедіа 2 |
| Автоматичні вимикачі | |
| CB1 | Розетка живлення допоміжних пристроїв 2 |
| CB2 | Розетка живлення допоміжних пристроїв 1/ Прикурювач |
| CB3 | 2019-2021: Розетка живлення допоміжних пристроїв 3 |
| CB4 | 2019-2021: Розетка живлення допоміжних пристроїв 4 |
| Реле | |
| K1 | Робота/ Стартер |
| K2 | Живлення з затримкою відключення/ Додаткові споживачі 1 |
| K4 | 2019-2021: Живлення з затримкою відключення/ Додаткові споживачі 2 |
| K5 | — |
Запобіжники прикурювача (розетки живлення) в Chevrolet Silverado 4G - це запобіжники № 27, 28 та автоматичні вимикачі CB1, CB2, CB3, CB4.
Блоки в моторному відсіку
Під капотом блок запобіжників і реле розташований з правого боку моторного відсіку та закритий захисною кришкою.
| № | Призначення |
|---|---|
| 1 | Дальнє світло лівий |
| 2 | Дальнє світло правий |
| 3 | Фара ліва |
| 4 | Фара права |
| 6 | TIM |
| 7 | — |
| 8 | Противтуманна фара |
| 9 | VKM |
| 10 | — |
| 11 | Поліцейське додаткове обладнання |
| 12 | — |
| 13 | Омивач передній |
| 14 | Омивач задній |
| 15 | MSB водій |
| 16 | — |
| 17 | IECL 1 |
| 19 | DC/AC інвертор |
| 20 | IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB пасажир |
| 22 | IECL 2 |
| 24 | Eboost 1 / EBCM 1 |
| 25 | REC |
| 26 | — |
| 27 | Звуковий сигнал |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Обігрів заднього скла |
| 33 | Обігрів дзеркал |
| 34 | Габаритний вогонь лівий |
| 37 | Євро-причіп |
| 38 | TIM |
| 39 | — |
| 40 | Різне запалювання |
| 41 | Габаритний вогонь причепа |
| 42 | Габаритний вогонь правий |
| 44 | — |
| 45 | Другий паливний насос |
| 46 | Модуль управління двигуном запалювання |
| 47 | Модуль управління трансмісією запалювання |
| 48 | — |
| 49 | Модуль управління трансмісією |
| 50 | Муфта компресора A/C |
| 51 | Модуль управління роздавальною коробкою |
| 52 | Передній склоочисник |
| 53 | Додатковий гальмовий ліхтар |
| 54 | Ліхтар заднього ходу причепа |
| 55 | Ліхтар заднього ходу причепа |
| 56 | SADS |
| 57 | TTPM/SBZA |
| 58 | Стартер (LD & HD DSL) |
| 60 | Активне управління паливом 1 |
| 61 | VES |
| 62 | Інтегрований модуль управління шасі/ CVS |
| 63 | Акумулятор причепа |
| 65 | Допоміжний блок запобіжників під капотом |
| 66 | Електродвигун вентилятора охолодження лівий |
| 67 | Активне управління паливом 2 |
| 68 | — |
| 69 | Шестерня стартера (LD) / Стартер (HD Бензин) |
| 71 | Вентилятор охолодження |
| 72 | Вентилятор охолодження правий |
| 73 | Стоп-сигнал/сигнал повороту причепа лівий |
| 74 | Модуль інтерфейсу причепа 1 |
| 75 | DEFC |
| 76 | Електричний RNG BDS |
| 78 | Модуль управління двигуном |
| 79 | Допоміжна батарея |
| 80 | Насос охолодження салону |
| 81 | Стоп-сигнал/сигнал повороту причепа правий |
| 82 | Модуль інтерфейсу причепа 2 |
| 83 | FTZM |
| 84 | Гальмо причепа |
| 85 | ENG |
| 86 | Модуль управління двигуном |
| 87 | Форсунка B парні |
| 88 | Датчик O2 B |
| 89 | Датчик O2 A |
| 90 | Форсунка A непарні |
| 91 | Модуль управління двигуном, управління дросельною заслінкою |
| 92 | Муфта вентилятора охолодження/ Аерозатвори |
| Реле | |
| 5 | Фара |
| 18 | DC/AC інвертор |
| 23 | Обігрів заднього скла |
| 35 | Габаритний вогонь |
| 36 | Робота/Стартер |
| 43 | Другий паливний насос |
| 59 | Муфта компресора A/C |
| 64 | Стартер (LD & HD DSL) / Муфта вентилятора охолодження (HD Бензин) |
| 70 | Шестерня стартера (LD) / Стартер (HD Бензин) |
| 77 | Силова установка |
