FAW 1041 запобіжники та реле

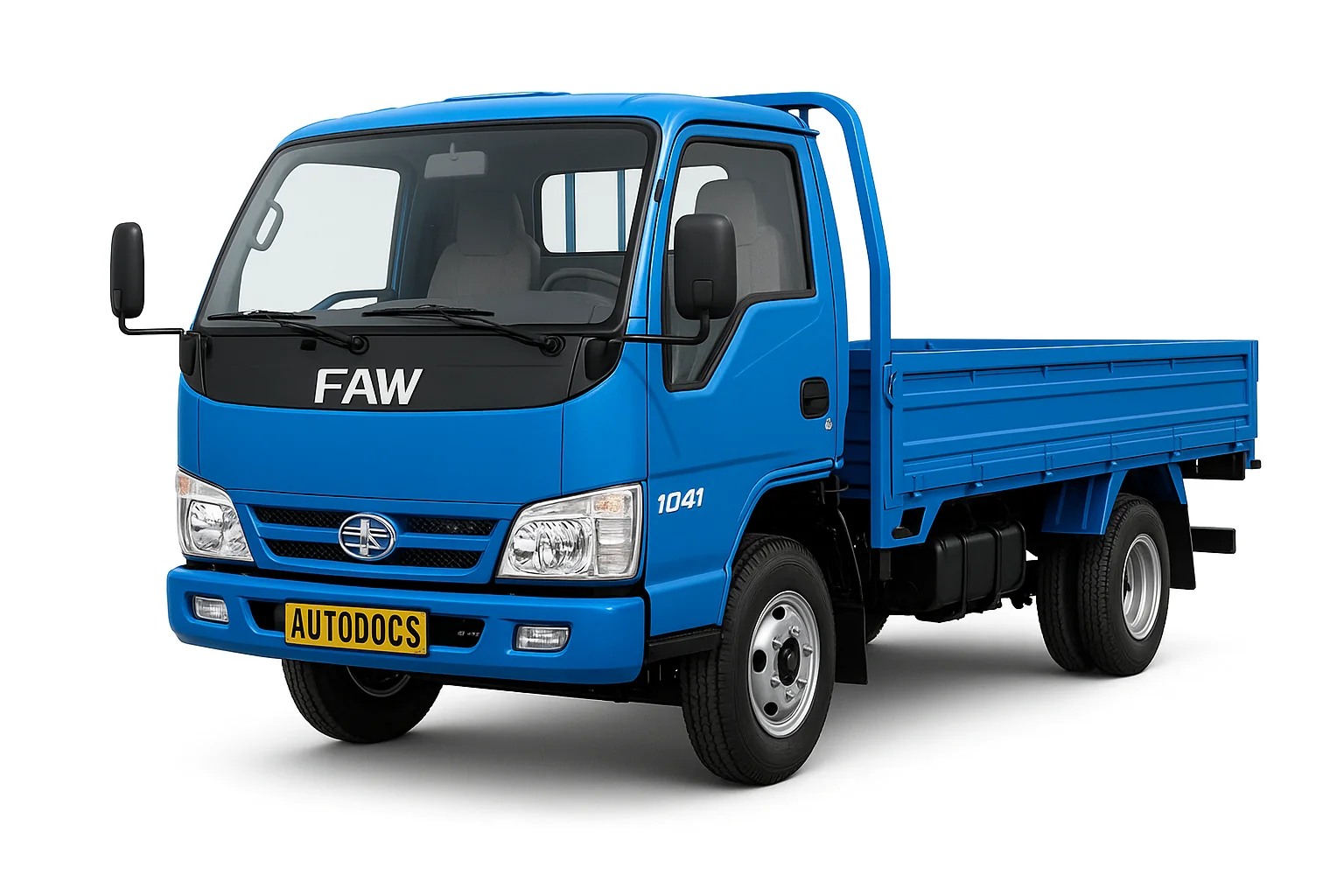

FAW 1031 1041 1047 1051 представляє серії малотоннажних вантажних автомобілів FAW Jiefang (ФАВ Цзефан) які випускалися з різними модифікаціями, змінами та двигунами стандарту Євро 2 / 3 / 4. У даній публікації ви знайдете опис запобіжників та реле ФАВ 103 блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.

Виконання блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.

Блок запобіжників

У салоні автомобіля під панеллю приладів, під аудіо системою, встановлюється блок із запобіжниками. Виглядає він приблизно так.

Схема

Опис

1. запобіжник переривника сигналізатора гальма стоянки;
2. запобіжник сигналізаторів температури води, рівня палива, зарядки батареї та гальма стоянки;
3. запобіжник електродвигунів склоочисника та омивача вітрового скла;
4. запобіжник сигналізатора тиску олії;
5. запобіжник кондиціонера;
6. запобіжник світла заднього ходу;
7. запобіжник електричного клапана переривання подачі палива;
8. запобіжник протитуманних фар та задніх протитуманних вогнів;
9. запобіжник реле кондиціонера;
10. запобіжник освітлення номерного знака та приладів;
11. запобіжник лампи освітлення кабіни водія та сигналізатора кристалізації рідини;
12. запобіжник лівої фари;
13. запобіжник правої фари;
15. запобіжник прикурювача;
16. запобіжник магнітоли;
17. запобіжник підігрівача.

За прикурювач відповідає запобіжник номер 15.

Блок реле

Центральний блок реле знаходиться ліворуч від блоку запобіжників.

Фото приклад

Схема

Позначення

• R1 – реле свічок розжарення;
• R2 – реле двірників, які працюють із інтервалами;
• R3 – реле поворотників та аварійної сигналізації;
• R4 – реле двірників, які працюють з інтервалами (мала швидкість);
• R5 – реле двірників, які працюють із інтервалами (висока швидкість);
• R6 – реле звукового сигналу;
• R7 – реле звукового сигналу;
• R8 – реле габаритних вогнів;
• R9 – реле далекого світла фар;
• R10 – реле ближнього світла фар.

Додатковий блок запобіжників

Ще один блок із запобіжниками встановлюється поруч із акумуляторною батареєю.

Схема

Призначення

1. 50А – Блок запобіжників у салоні
2. 50А – Блок запобіжників у салоні
3. 50А – Живлення замку запалювання
4. 50А - Стартер
5. 100А - Головний запобіжник (вхідне харчування)
