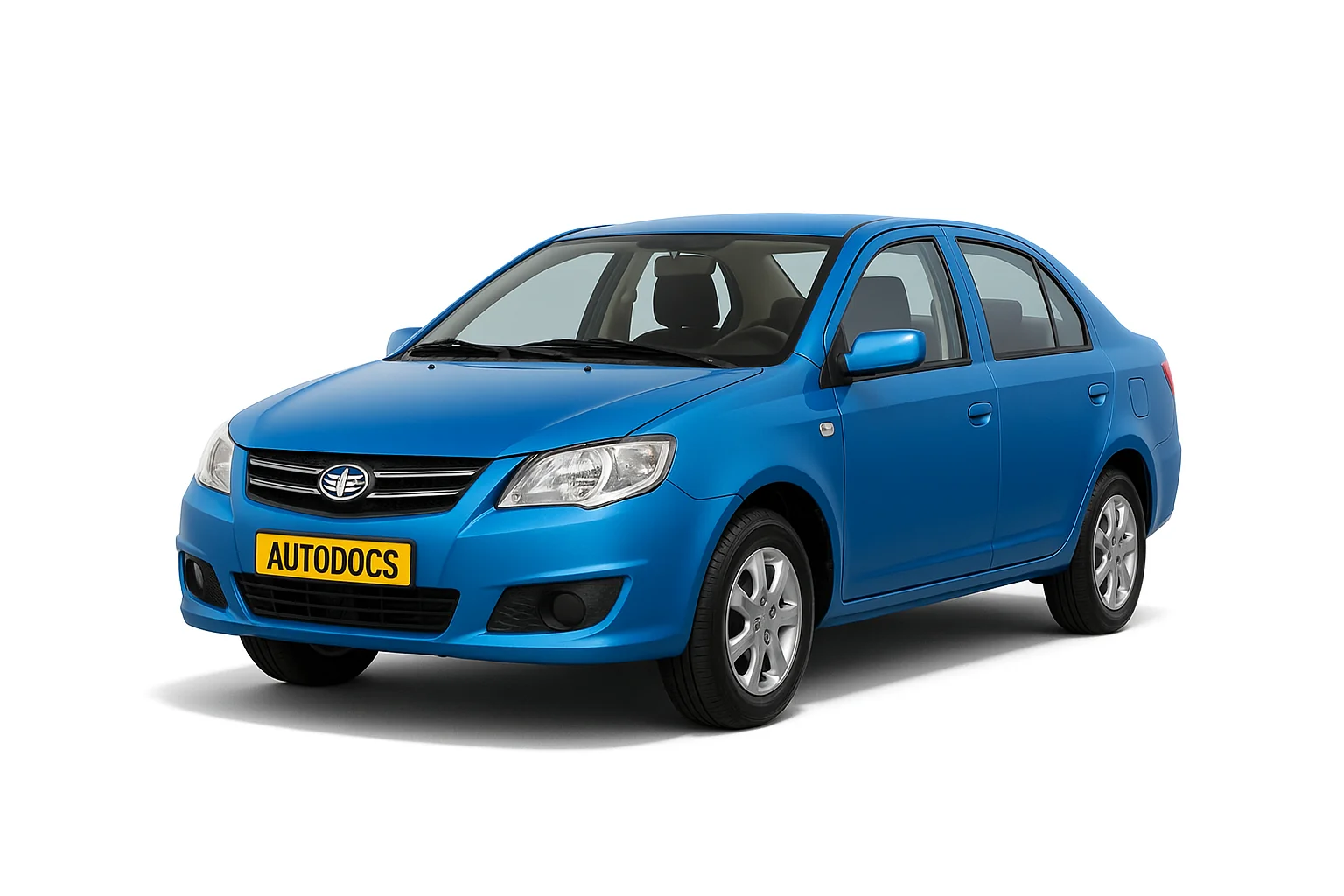

Фав Віта В5 з кузовами седан та хетчбек випускався у 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 році. За цей час модель пройшла фейсліфтинг. У даному матеріалі Ви зможете знайти опис запобіжників та реле Фав Віта В5 із схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання Вашого автомобіля. Звіряйте інформацію зі своїми схемами на кришці блоку.
Блок у салоні
У салоні основою блок із запобіжниками знаходиться під панеллю приладів з боку водія.
Фото приклад
Схема
Загальний опис
- Main Relay - головне реле
- Fan Relay - реле вентилятора
- Fuel Pump Delay - затримка паливного насосу
- Front Left Headlamp - передня ліва фара
- Front Right Headlamp - передня права фара
- Power-Driven Window - склопідйомник
- Interior Lamp - лампа внутрішнього освітлення
- Hydraulic Fuel Pump - гідравлічний паливний насос
- Starter - стартер
- Starter Relay - реле стартера
- Heater - обігрівач
- Heater Relay - реле обігрівача
- Condenser Fan - вентилятор конденсатора
- Radiator Fan - вентилятор радіатора
- Tail Lamp - габаритний задній ліхтар
- Door Lock – дверний замок
- Horn/Danger Warning — звукове попередження про небезпеку
- Electronic Throttle Valve - дросельна заслінка з електроприводом
- Electronic Throttle Valve Relay - реле дросельної заслінки з електроприводом
- А/С Relay - реле кондиціонера
- Horn Relay - реле увімкнення звукового сигналу
- Cigarette Lighter - прикурювач
- Brake Lamp – стоп-сигнал
- Spare - порожній простір
- Front Fog Lamp - передня протитуманна фара
- Front Fog Lamp Realy - реле передньої протитуманної фари
- Rear defrost – обігрівач заднього скла
- Wiper – двірники
- Instrument – прилади
- ATL – генератор
Блок під капотом
Під капотом основний блок із запобіжниками та реле встановлений поряд з акумуляторною батареєю.
Виглядатиме він приблизно ось так.
Схема
Позначення дивіться вище.
