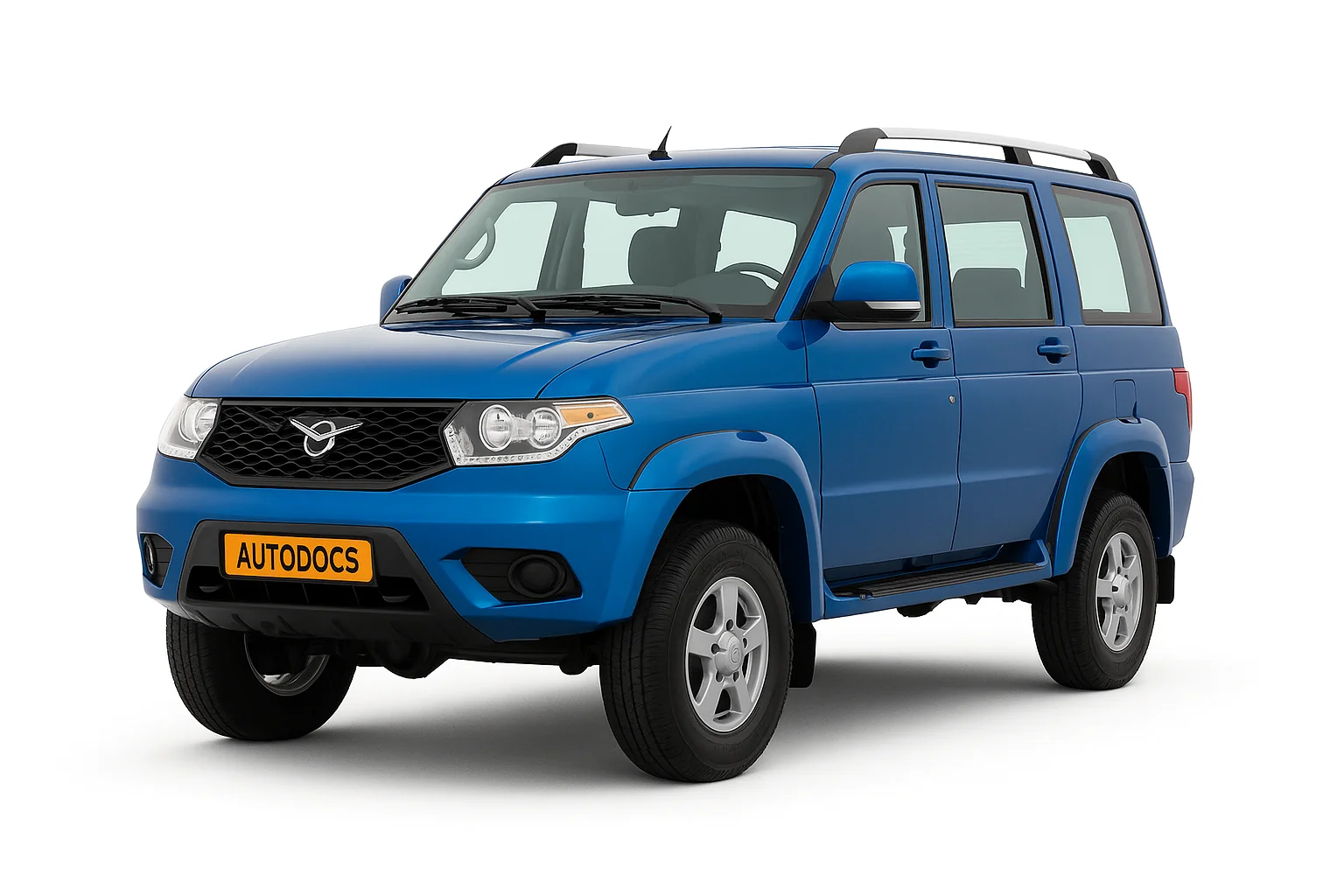

Уаз Патріот (УАЗ - 3163) позашляховик підвищеної прохідності випускався в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 році з різними модифікаціями (УАЗ Профі Пікап Карго 3163, 23632, 23602). У нашому матеріалі ми покажемо опис блоків запобіжників і реле Уаз Патріот зі схемами блоків і місцями їх розташування. Насамкінець запропонуємо ознайомиться з повним посібником з ремонту та обслуговування.
Виконання блоків запобіжників і реле Уаз Патріот та їхнє призначення залежить від року випуску та рівня оснащення і може відрізнятися від представленого.
Зміст
Блок у салоні
Знаходиться під панеллю приладів, з боку водія, за захисною кришкою.
Варіант 1
Підходить для автомобілів випущених з 2005 по 2011 рік випуску.
| № | A | Опис |
|---|---|---|
| F1 | 5 | Освітлення вимикачів і органів управління, габаритні вогні лівого борту |
| F2 | 7,5 | Ближнє світло правої фари |
| F3 | 10 | Дальнє світло правої фари |
| F4 | 10 | Права протитуманна фара |
| F5 | 30 | Система електросклопідіймачів дверей, електропривод люка |
| F6 | 15 | Штепсельна розетка переносної лампи |
| F7 | 20 | Звукові сигнали, електропривод дзеркал |
| F8 | 20 | Обігріву заднього скла, зовнішніх дзеркал, МУС |
| F9 | 20 | Очищувачі та змивачі скла, додатковий обігрівач салону |
| F10 | 20 | Прикурювач |
| F11 | 5 | Габаритні вогні правого борту, освітлення номерного знака |
| F12 | 7,5 | Ближнє світло лівої фари |
| F13 | 10 | Дальнє світло лівої фари та сигналізатор дальнього світла фар |
| F14 | 10 | Ліва протитуманна фара |
| F15 | 20 | Система електро блокування замків дверей |
| F16 | 10 | Аварійна сигналізація та покажчики поворотів |
| F17 | 7,5 | Плафони освітлення, вимикач сигналу гальмування |
| F18 | 25 | Опалювач, вимикач обігріву заднього скла та зовнішніх дзеркал |
| F19 | 10 | Комбінація приладів, вимикач світла заднього ходу |
| F20 | 7,5 | Задні протитуманні вогні |
| F21 | Запасний запобіжник | |
| F22 | Запасний запобіжник | |
| F23 | Запасний запобіжник | |
| Реле | ||
| К1 | Резерв | |
| К2 | Реле - переривник склоочисника | |
| К3 | Реле - переривник покажчиків повороту | |
| К4 | Реле ближнього світла фар | |
| К5 | Реле ввімкнення дальнього світла фар | |
| К6 | Додаткове (розвантажувальне) реле | |
| К7 | Реле ввімкнення обігріву заднього скла | |
| К8 | Реле ввімкнення протитуманних фар | |
За прикурювач відповідає запобіжник номер 10 на 20А.
Варіант 2
Підходить для автомобілів з 2012 по 2014 рік випуску.
| № | A | Позначення |
|---|---|---|
| F1 | 5 | Габаритний вогонь лівий |
| F2 | 5 | Габаритний вогонь правий |
| F3 | 7,5 | Ближнє світло фар праве |
| F4 | 7,5 | Ближнє світло фар лівий |
| F5 | 10 | Дальнє світло фар праве |
| F6 | 10 | Дальнє світло фар лівий |
| F7 | 7,5 | Протитуманний вогонь |
| F8 | 20 | Блокування дверей |
| F9 | 10 | Аварійна сигналізація |
| F10 | 10 | Кл. 5 ХР1 КП, вимикач ламп заднього ходу, кл. 1 датчика швидкості, кл. 4 центрального плафона, кл. 2 вимикача аварійної сигналізації |
| F11 | 30 | Склопідйомники |
| F12 | 20 | Прикурювач, обігрів сидінь |
| F13 | 20 | Звуковий сигнал |
| F14 | 20 | Обігрів скла дверей задка, зовнішніх дзеркал, модуль керування світлом (МУС) |
| F15 | 20 | Конт. 11 Х2, перемикач склоочисників, склоочисник, вимикач заднього обігрівача |
| F16 | 10 | Протитуманна фара права |
| F17 | 10 | Протитуманна фара ліва |
| F18 | 25 | Опалювач |
| F19 | 7,5 | Вимикач сигналу гальмування, плафони освітлення |
| F20 | 5 | Керування дзеркалами |
| F21 | 10 | Компресор кондиціонера |
| F22 | 15 | Штепсельні розетки |
| Реле | ||
| К1 | Протитуманні фари | |
| К2 | Протитуманні фари | |
| К3 | Дальнє світло | |
| К4 | Ближнє світло | |
| К5 | Розвантажувальне реле | |
| К6 | ЗМЗ 40904, 40905: Додатковий обігрівач | |
| К7 | Компресор | |
| К8 | Покажчики поворотів і аварійна сигналізація | |
| К9 | Переривник склоочисника з регулюванням паузи | |
За прикурювач відповідає запобіжник номер 12 на 20А.
Варіант 3
Підходить для автомобілів випущених з 2014 року і по теперішній час.
| № | A | Призначення |
|---|---|---|
| F1 | 10 | РК «Dymos» кл.15 |
| F2 | 15 | Внутрішня розетка |
| F3 | 10 | Компресор кондиціонера |
| F4 | 30 | 2016-2020: Блок керування електро пакетом, кл.30 |
| 5 | 2014-2015: Керування дзеркалами | |
| F5 | 7.5 | Вимикач сигналу гальмування, плафони освітлення салону, плафон освітлення речової скриньки, плафон освітлення багажного відділення |
| F6 | 40 | 2016-2020: Система опалення та кондиціонування, вимикач обігріву дверцят заднього сидіння та дзеркал |
| 25 | 2014-2015: Опалювач | |
| F7 | 10 | Протитуманна фара ліва |
| F8 | 10 | Протитуманна фара права |
| F9 | 20 | Перемикач склоочисників, склоочисник, блок перемикачів водія, блок перемикачів задніх пасажирів, обігрівач кузова задній, вимикач додаткового обігрівача |
| F10 | 20 | Обігрів скла дверцят задка, дзеркал, модуль керування світлом (МУС) |
| F11 | 20 | ЗМЗ-51432: Звуковий сигнал (для автомобілів із двигуном ) |
| F12 | 20 | Прикурювач, розетка в багажному відділенні (2016-2020), обігрів сидінь (2014-2015) |
| F13 | 30 | РК «Dymos» кл.30 |
| F14 | 10 | 2016-2020: Скло підйомники (модуль дверей водія) |
| 30 | 2014-2015: Скляні підйомники | |
| F15 | 5 | 2016-2020: Кл. 34 комбінація приладів, вимикач заднього ходу, кл. 1 датчика швидкості, кл. 2 вимикача аварійної сигналізації |
| 10 | 2014-2015: Кл. 5 ХР1 КП, викл. світла з/ходу, кл. 1 датчика швидкості, кл. 4 центрального плафона, кл. 2 вимикача аварійної сигналізації | |
| F16 | 15 | 2016-2020: Подушка безпеки |
| 10 | 2014-2015: Аварійна сигналізація | |
| F17 | 10 | 2016-2020: Медіасистема (радіоприймач з аудіо програвачем) |
| 20 | 2014-2015: Дверний замок | |
| F18 | 15 | 2016-2020: Блокування диференціала |
| 7.5 | 2014-2015: Протитуманне світло | |
| F19 | 10 | Дальнє світло фар лівий |
| F20 | 10 | Дальнє світло фар праве |
| F21 | 7.5 | Ближнє світло фар лівий |
| F22 | 7.5 | Ближнє світло фар праве |
| F23 | 5 | Габарите світло правий |
| F24 | 5 | Габарите світло лівий |
| F25 | 60 | Обігрів вітрового скла |
| F26 | Резерв | |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Резерв | |
| F30 | Резерв | |
| Реле | ||
| К1 | Реле ввімкнення протитуманних фар | |
| К2 | 2014-2015: Реле обігрівача задніх дверей і дзеркал | |
| К3 | Реле ввімкнення дальнього світла фар | |
| К4 | ЗМЗ-40905: Реле додаткового електронасоса обігрівача 2016-2020: Реле ближнього світла фар | |
| К5 | 2014-2015: Реле ближнього світла фар | |
| 2016-2020: Реле додаткового обігрівача салону | ||
| К6 | Реле компресора кондиціонера | |
| К7 | 2014-2015: Переривник покажчиків повороту та аварійної сигналізації | |
| 2016-2020: Реле обігрівача задніх дверей і дзеркал | ||
| К8 | Переривник склоочисника з програмованою паузою | |
| К9 | Додаткове (розвантажувальне) реле | |
| К10 | Реле обігріву вітрового скла (розвантажувальне) | |
| Реле перемикання паливних баків (для автомобілів з РК "УАЗ") | ||
| К11 | Реле часу обігріву вітрового скла | |
| К12 | 2016-2020: Реле блокування диференціала заднього моста | |
За прикурювач відповідає запобіжник номер 12 на 20А.
Блоки під капотом
Блок запобіжників і реле
Знаходиться під капотом з лівого боку, поруч з акумулятором і закритий захисною кришкою.
| № | Призначення |
|---|---|
| F1 | Звуковий сигнал |
| F2 | Не встановлюється |
| F3 | Електро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Прилади |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Електро вентилятор |
| F9 | Комплексна мікропроцесорна система управління двигуна (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Підігрівач передпусковий |
| F12 | Підігрівач передпусковий |
| F13 | Підігрівач передпусковий |
| F14 | Не встановлюється |
| F15 | Не встановлюється |
| F16 | Не встановлюється |
| F17 | 60/90А Монтажний блок, Обігрівач вітрового скла |
| F18 | АБС (ESP) |
| F19 | Монтажний блок |
| Реле | |
| R1 | Реле стартера, реле електро вентилятора 1 |
| R2 | Реле підігрівача, Реле часу скло омивача дверцят задка (блок старого зразка) |
| R3 | Реле підігрівача, Реле звукових сигналів (блок старого зразка) |
| R4 | Реле звукового сигналу, Реле КМПС УД (блок старого зразка) |
| R5 | Реле КМПС УД, Реле електро вентилятора (блок старого зразка) |
| R6 | Реле електро вентилятора, Реле електро бензонасоса (блок старого зразка) |
| R7 | Реле електро бензонасоса, Реле електро вентилятора (блок старого зразка) |
| R8 | Реле електро вентилятора, Реле кондиціонера (блок старого зразка) |
| R9 | Реле компресора (блок старого зразка), реле керування двигуном |
| R10 | Реле блоку керування заслінкою рециркуляції (блок старого зразка), реле стартера 2 |
Додаткові блоки
Блок на АКБ
На плюсовій клемі акумуляторної батареї на автомобілях з АКПП може перебувати додатковий блок запобіжників, що складається з 2 плавких вставок високої потужності на 100А, які захищають блоки запобіжників.
Блок реле і запобіжників кондиціонера
Він розташований праворуч під капотом автомобіля.
Реле свічок розжарювання і силовий запобіжник
Реле свічок розжарювання і силовий запобіжник свічок розжарювання для автомобілів з двигуном "Iveco" розташовані під капотом з лівого боку на щитку передка.
| № | A | Опис |
|---|---|---|
| F1 | 7,5 | Муфта компресора кондиціонера |
| F2 | 30 | Вентилятор 1 |
| F3 | 30 | Вентилятор 2 |
| F4 | 60 | Силовий запобіжник свічок розжарювання |
| Реле | ||
| К1 | Реле ввімкнення вентилятора обігрівача салону | |
| К2 | Реле 1 заслінки рециркуляції | |
| К3 | Реле 2 заслонки рециркуляции | |
| К4 | Реле муфти компресора | |
| К5 | Реле вентилятора 1 | |
| К6 | Реле вентилятора 2 | |
| К7 | Реле свічок розжарювання | |
Керівництво Уаз Патріот
Більше інформації про ремонт і обслуговування Уаз Патріот можете дізнатися вивчивши повне оригінальне керівництво: "скачати".
