Покоління Buick Verano 1G випускалося з 2012 по 2017 рік. Роки виробництва: 2012, 2013, 2014, 2015, 2016, 2017. За цей час модель пережила рестайлінг. У цій статті ви знайдете детальний опис блоків запобіжників і реле Buick Verano 1G зі схемами та фотографіями. Ми розглянемо моторний відсік і салон, а також виділимо запобіжник прикурювача.
Опис запобіжників може відрізнятися від представленого і залежить від року випуску та комплектації вашого Buick Verano.
Моторний відсік

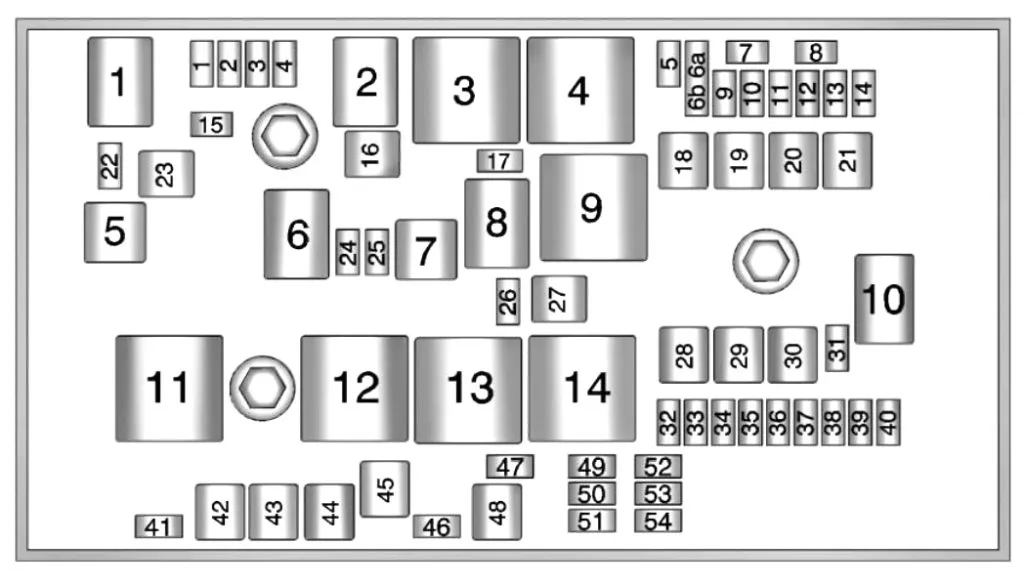

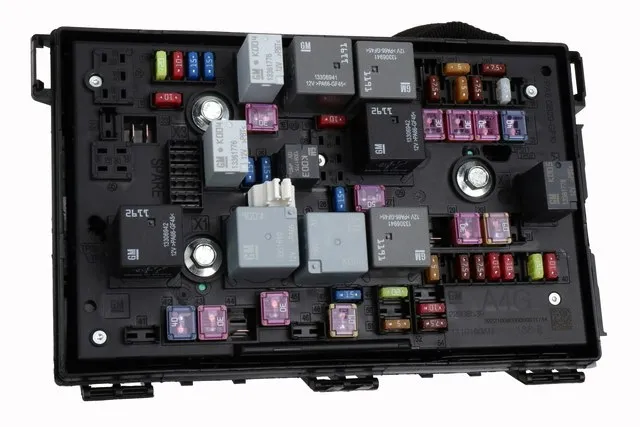

Блок запобіжників і реле розташований поруч з акумулятором і закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 20 | Модуль керування двигуном |
| 2 | 10 | Датчик O2 / Клапан продувки |
| 10 | (’12-’13) | |
| 7.5 | (’14-’17) | |
| 3 | 15 | Котушки запалення / Форсунки |
| 4 | 15 | Запасний |
| 5 | Не використовується | |
| 6a | Не використовується | |
| 6b | 7,5 | Обігрів дзеркал |
| 7 | 5 | Охолодження силової установки |
| 8 | 7,5 | Датчик масової витрати повітря / Датчик O2 (передній) |
| 9 | Не використовується | |
| 10 | 5 | Сигнал потенціалу батареї |
| 11 | Запасний | |
| 12 | Не використовується | |
| 13 | 25 | Клапани ABS |
| 14 | Не використовується | |
| 15 | 10 | Модуль керування двигуном |
| 16 | 30 | Керування стартером |
| 17 | 10 | Модуль керування трансмісією |
| 18 | 30 | Обігрів заднього скла |
| 19 | 30 | Передні електросклопідйомники |
| 20 | 30 | Задні електросклопідйомники |
| 21 | 40 | Задній електричний центр |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | 15 | Права фара дальнього світла |
| 25 | 15 | Ліва фара дальнього світла |
| 26 | 15 | Передні протитуманні фари |
| 27 | 50 | Запасний |
| 28 | Не використовується | |
| 29 | 30 | Електричний стояночний гальмо |
| 30 | 60 | Насос ABS |
| 31 | Не використовується | |
| 32 | 5 | Подушка безпеки |
| 33 | Не використовується | |
| 34 | Запасний | |
| 35 | 7,5 | 2012-2015: Муфта компресора кондиціонера |
| 2016-2017: Живлення дверних вимикачів / Лівий електросклопідйомник | ||
| 36 | 10 | Муфта кондиціонера |
| 37 | 10 | Клапан вентиляції адсорбера |
| 38 | Не використовується | |
| 39 | 20 | Модуль керування паливною системою |
| 40 | 10 | Омивач переднього скла |
| 41 | Не використовується | |
| 42 | 40 | Вентилятор охолодження двигуна (RPO LEA) |
| 43 | 30 | Передні двірники |
| 44 | Не використовується | |
| 45 | 30 | Вентилятор охолодження двигуна (RPO LEA) |
| 46 | Не використовується | |
| 47 | 15 | Звуковий сигнал |
| 48 | 60 | Вентилятор охолодження двигуна |
| 49 | 20 | Паливний насос |
| 50 | 5 | 2012-2015: Не використовується |
| 2016-2017: Камера заднього виду | ||
| 51 | 5 | (’12-’13) Салонне дзеркало заднього виду |
| 7,5 | (’14-’17) Салонне дзеркало заднього виду | |
| 52 | Не використовується | |
| 53 | 10 | (’12-’13) Запалення Модуль керування двигуном / Модуль керування трансмісією |
| 7,5 | (’14-’17) Запалення Модуль керування двигуном / Модуль керування трансмісією | |
| 54 | 7,5 | Комбінація приладів / Модуль керування паливною системою / Опалення, вентиляція та кондиціонер Робота / Стартер |
| Реле | ||
| 1 | запасне реле | |
| 2 | реле стартера | |
| 3 | реле трансмісії | |
| 4 | Реле обігріву заднього скла | |
| 5 | Реле насоса омивача фар | |
| 6 | Реле лівої лампи денного ходового світла, ближнього світла | |
| 7 | Реле паливного насоса | |
| 8 | Реле правої лампи денного ходового світла | |
| 9 | Реле підігрівача палива (дизельний двигун) | |
| 10 | Запасне реле | |
| 11 | Реле вентилятора охолодження низької швидкості | |
| 12 | Реле вентилятора охолодження високої швидкості | |
| 13 | Реле середньої швидкості вентилятора охолодження 1 | |
| 14 | Головне реле запалення | |
На кришці акумулятора можуть бути додаткові запобіжники у вигляді плавких вставок.
Салон
Блок запобіжників розташований під панеллю приладів зі стороны водія, за бардачком.
| № | A | Призначення |
|---|---|---|
| 1 | 10 | 2012-2013: Модуль керування кузовним обладнанням |
| 2014-2017: Органи керування на кермовому колесі | ||
| 2 | 20 | Модуль керування кузовним обладнанням |
| 3 | 20 | Модуль керування кузовним обладнанням |
| 4 | 20 | Мультимедійна система |
| 5 | 10 | Інформаційний дисплей / Паркувальний асистент |
| 6 | 20 |
2012-2013: Запалення / Система електронного ключа |
| 2014-2017: Прикурювач | ||
| 7 | 20 | Розетка живлення |
| 8 | 30 | Модуль керування кузовним обладнанням |
| 9 | 30 | Модуль керування кузовним обладнанням |
| 10 | 30 | Модуль керування кузовним обладнанням |
| 11 | 40 | Салонний вентилятор |
| 12 | 25 | Водійське сидіння з електроприводом |
| 13 | Не використовується | |
| 14 | 7,5 | Діагностичний роз'єм |
| 15 | 10 | Подушка безпеки |
| 16 | 10 | Центральний замок / Двері багажника |
| 17 | 10 | Система кондиціонування повітря |
| 18 | 30 | Мультимедійна система |
| 19 | 30 | Модуль керування кузовним обладнанням |
| 20 | 5 | Пасажирське сидіння з електроприводом |
| 21 | 7,5 | Комбінація приладів |
| 22 | 5 | Запалення / Система електронного ключа |
| 23 | 20 | Модуль керування кузовним обладнанням |
| 24 | 20 | Модуль керування кузовним обладнанням |
| 25 | Не використовується | |
| 26 | Не використовується |
За роботу прикурювача та додаткових розеток відповідають запобіжники під номерами 6 і 7 на 20А.

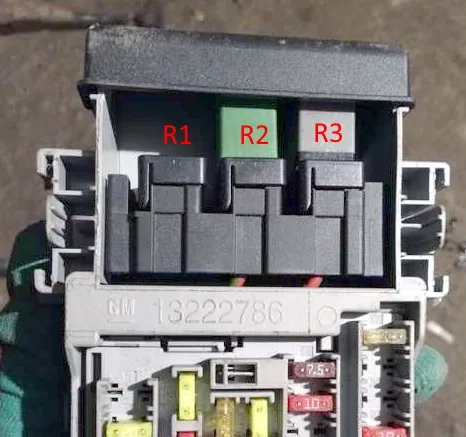

У верхній частині блоку запобіжників можуть бути встановлені кілька реле.
| № | Призначення |
|---|---|
| 1 | Відкриття багажника |
| 2 | Безпека дверей |
| 3 | Розетка живлення |
Багажне відділення
Знаходиться зліва, під захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 40 | K101 Модуль керування інтерфейсом причепа |
| 2 | 30 | X88 Роз'єм жгута проводів причепа |
| 3 | Система допомоги при парковці | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | 10 | K29 Блок керування обігрівом сидінь, K104P Блок керування поперековою опорою сидіння – пасажир |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | 5 | K9 Модуль керування кузовним обладнанням |
| 11 | 10 | K65 Модуль індикатора тиску в шинах, K68 Перетворювач сигнальних ламп причепа |
| 12 | Не використовується | |
| 13 | 20 | X88 Роз'єм жгута проводів причепа |
| 14 | Не використовується | |
| 15 | 7.5 | S52 Перемикач зовнішнього дзеркала заднього виду, S79D Перемикач склопідйомника – водій |
| 16 | 5 | A10 Салонне дзеркало заднього виду |
| 17 | Не використовується | |
| 18 | Не використовується | |
| 19 | 10 | K32 Блок керування обігрівом кермового колеса |
| 20 | 20 | K61 Модуль керування люком у даху |
| 21 | 25 | K29 Модуль керування обігрівом сидінь |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | Не використовується | |
| 25 | Не використовується | |
| 26 | Не використовується | |
| 27 | Не використовується | |
| 28 | Не використовується | |
| 29 | Не використовується | |
| 30 | Не використовується | |
| 31 | 30 | T3 Звуковий підсилювач (акустична система) |
| 32 | 10 | K19 Модуль керування підвіскою |
