Lexus RX 350 четвертого покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021 та 2022 роках з позначенням AL20. У цій статті ми представимо опис запобіжників та реле Lexus RX350 четвертого покоління зі схемами блоків запобіжників, їх розташуванням та фотографіями. Ми покажемо запобіжники, відповідальні за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні

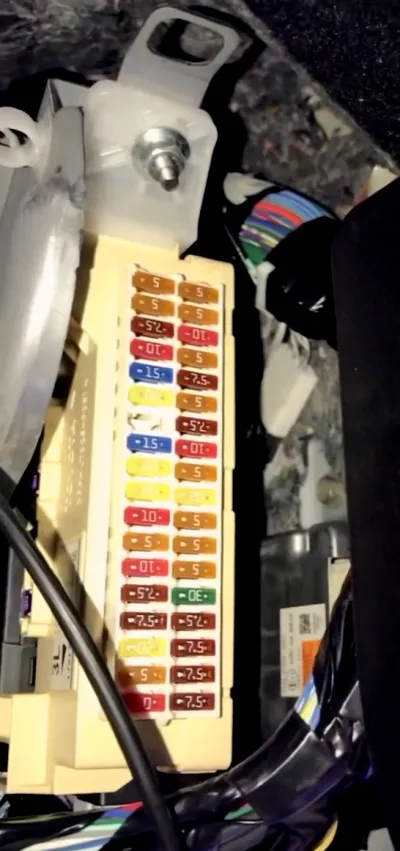

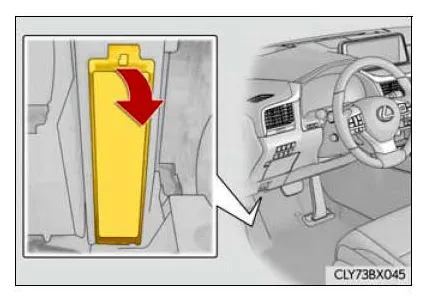

В салоні блок запобіжників та реле розташований під панеллю приладів з лівого боку. Для доступу до блоку зніміть захисну кришку.

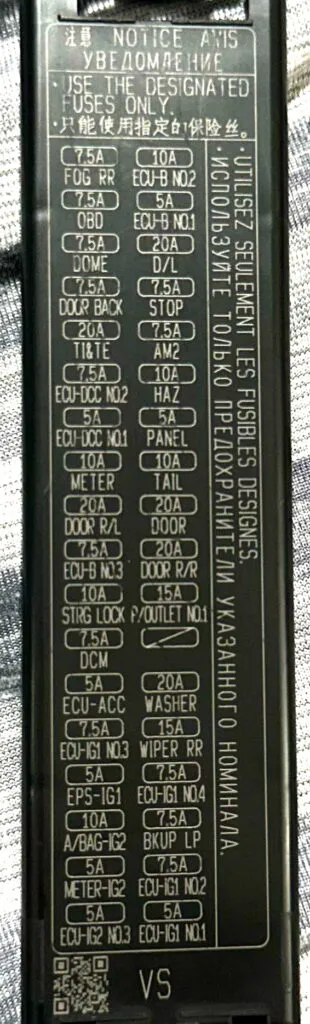

Перевірте призначення за схемами на кришці вашого блоку.
| № | A | Призначення |
|---|---|---|
| METER | 5 | Прилади (панель приладів) |
| A-BAG | 10 | Подушки безпеки |
| STRG LOCK | 10 | Система блокування кермового управління |
| DOOR R/L | 20 | Задній лівий двері |
| METER | 10 | Прилади (комбінація приладів) |
| TI&TE | 20 | Регулювання кермової колонки |
| DOOR BACK | 7.5 | Задні двері |
| 7.5A DOME | 7.5 | Освітлення салону |
| ODB | 7.5 | Діагностичний роз'єм |
| FOG RR | 7.5 | Задні протитуманні фари |
| BKUP LP | 7.5 | Лампа заднього ходу |
| WIPER RR | 15 | Задній склоочисник |
| WASHER | 20 | Омивач |
| P/OUTLET | 15 | Прикурювач (розетка) |
| DOOR R/R | 20 | Задній правий двері |
| TAIL | 10 | Габаритний світло, підсвічування номерного знака |
| HAZ | 10 | Аварійна сигналізація, покажчики повороту |
| STOP | 7.5 | Стоп-сигнали |
| D/L | 20 | Денні ходові вогні |
За роботу розетки додаткового джерела живлення (прикурювача) в підлокітнику відповідає запобіжник, розташований у блоці під капотом.
Моторний відсік

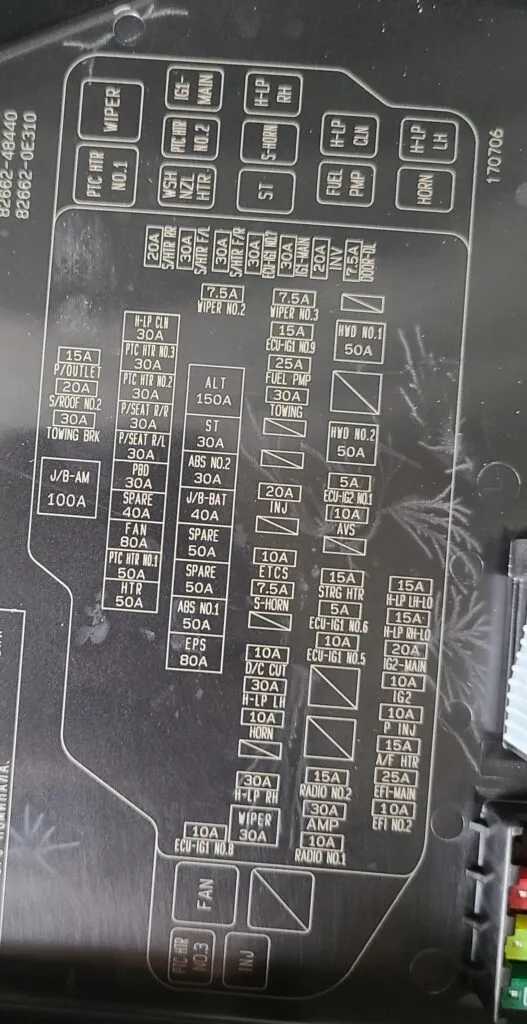

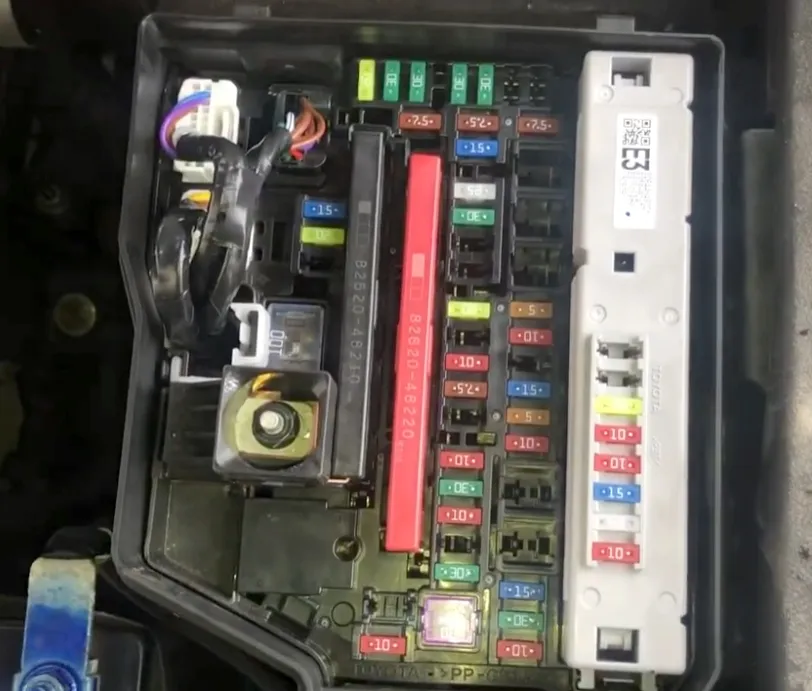

Під капотом у моторному відсіку з лівого боку розташований основний блок запобіжників та реле.
| № | Позначення |
|---|---|
| S/HTR F/L | Підігрів переднього сидіння |
| S/HTR F/R | Підігрів сидінь |
| ECU-IG1 NO.7 | Блок управління двигуном |
| IG1-MAIN | Захищає кілька ланцюгів |
| INV | Інвертор DC/AC |
| DOOR-DL | Подвійне замикання дверей |
| P/OUTLET | Прикурювач / розетка |
| S/ROOF NO.2 | Люк |
| TOWING BRK | Гальма причепа |
| H-LP CLN | Очисник фар |
| PTC HTR NO.3 | Додатковий обігрівач |
| PTC HTR NO.2 | Додатковий обігрівач |
| P/SEAT R/R | Електропривід сидінь |
| P/SEAT R/L | Електропривід сидінь |
| PBD | Електропривід задніх дверей |
| SPARE | Запасний запобіжник |
| FAN | Електричний вентилятор охолодження |
| PTC HTR NO.1 | Додатковий обігрівач |
| HTR | Система кондиціювання |
| WIPER NO.2 | Склоочисники |
| ALT | Акумулятор та система заряджання |
| ST | Система запуску |
| ABS NO.2 | Антиблокувальна система гальм |
| ABS NO.1 | Антиблокувальна система гальм |
| EPS | Електропідсилювач керма |
| WIPER NO.3 | Склоочисники |
| ECU-IG1 NO.9 | Блок управління двигуном |
| FUEL PMP | Паливний насос |
| TOWING | Освітлення причепа |
| INJ | Паливні форсунки |
| ETCS | Система електронного управління дросельною заслінкою |
| S-HORN | Сигнал / протиугонна система |
| H-LP LH | Ліва фара |
| HORN | Сигнал |
| H-LP RH | Права фара |
| STRG HTR | Підігрів кермового колеса |
| ECU-IG1 NO.6 | Блок управління двигуном |
| RADIO NO.2 | Радіо та аудіосистема |
| AMP | Аудіосистема |
| H-LP LH-LO | Ліва фара ближнє світло |
| H-LP RH-LO | Права фара ближнє світло |
| IG2-MAIN | Захищає кілька ланцюгів |
| IG2 | Захищає кілька ланцюгів |
| P INJ | Паливні форсунки |
| EFI-MAIN | Система розподіленого уприскування палива |
| Реле | |
| WIPER | Склоочисники |
| PTC HTR NO.1 | Додатковий обігрівач |
| IG1 – MAIN | Захищає кілька ланцюгів |
| H-LP RH | Права фара |
| S-HORN | Сигнал / протиугонна система |
| ST | Система запуску |
| H-LP CLN | Очисник фар |
| FUEL PMP | Паливний насос |
| H-LP LH | Ліва фара |
| HORN | Сигнал |
| FAN | Електричний вентилятор охолодження |
| PTC HTR NO.3 | Додатковий обігрівач |
| INJ | Паливні форсунки |

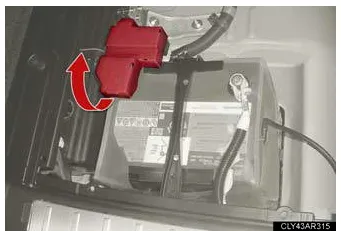

У багажному відділенні ще один блок силових запобіжників великої потужності розташований на плюсовій клемі акумулятора.
