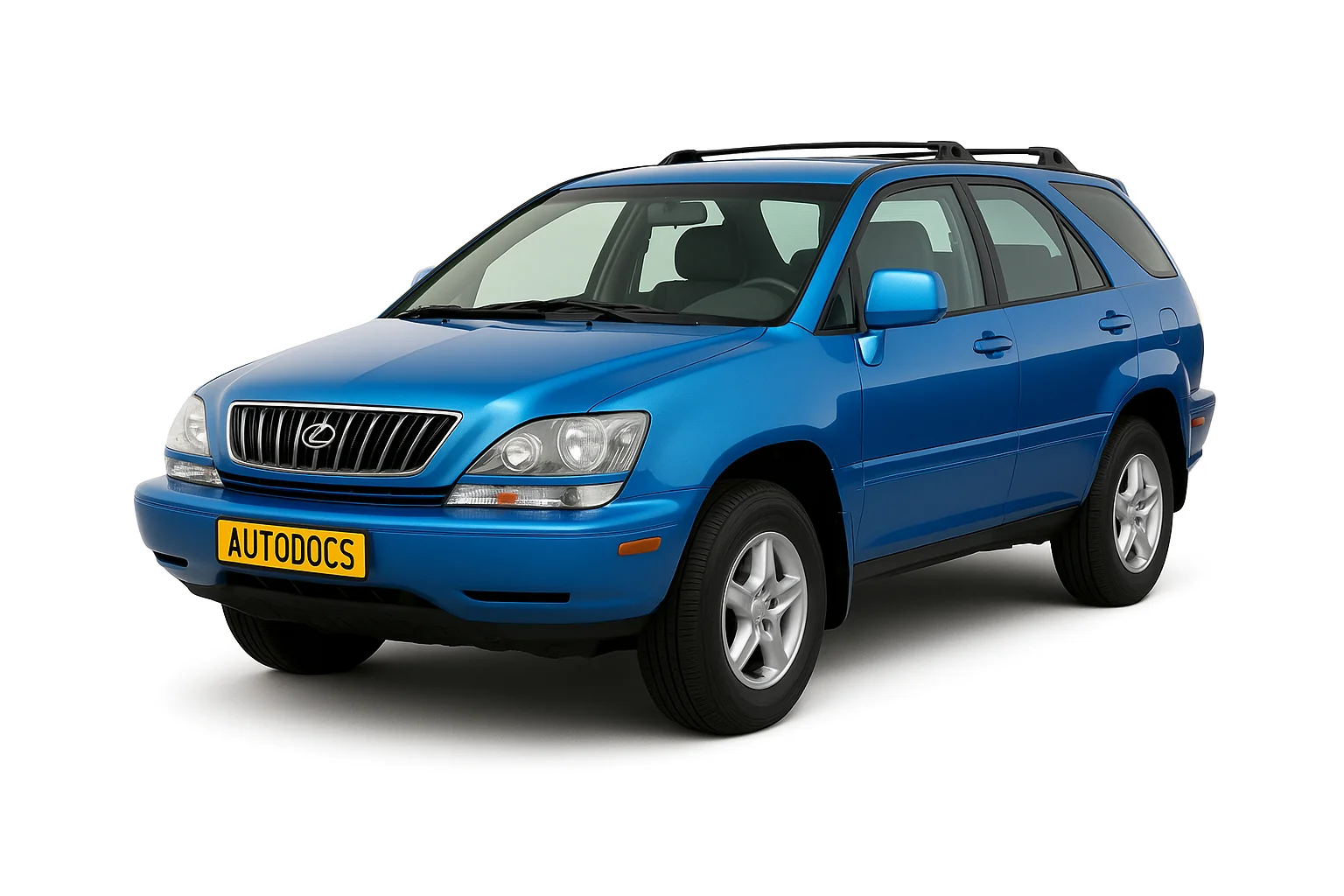

Lexus RX300 першого покоління випускався у 1997, 1998, 1999, 2000, 2001, 2002 та 2003 роках з позначенням XU10. У цій публікації ви можете знайти описання запобіжників та реле Lexus RX 300 зі схемами блоків запобіжників та їх розташуванням. Ми виділимо запобіжник, відповідальний за прикурювач.
Зміст
Блоки в салоні
Блок запобіжників
Розташований у нижній частині панелі приладів за захисною кришкою з боку водія.
| № | A | Захищаємі компоненти |
|---|---|---|
| 1 | 7,5 | IGN – Електронний блок управління двигуном |
| 2 | 7,5 | RADIO No. 2 – Аудіосистема |
| 3 | 15 | CIG – Прикурювач, електропривід бічних дзеркал |
| 4 | 20 | PRR DOOR – Регулятор склопідйомника, ліва задня двері |
| 5 | 15 | PWR OUTLET – Розетка для підключення додаткового обладнання |
| 6 | 15 | FR FOG – Передні протитуманні фари |
| 7 | 15 | SRS – Система подушок безпеки (SRS) |
| 8 | 15 | ECU-IG – Системи ABS, TRC |
| 9 | 25 | WIPER – Рычаг та щітка склоочисника ветрового скла |
| 10 | 20 | D RR DOOR – Регулятор склопідйомника, права задня двері |
| 11 | 20 | D FR DOOR – Регулятор склопідйомника, двері водія, центральний замок |
| 12 | 20 | S / ROOF – Люк |
| 13 | 15 | HEATER – Кондиціонер та обігрівач, обігрів скла задніх дверей |
| 14 | 7,5 | GAUGE – Комбінація приладів |
| 15 | 15 | RR WIP – Рычаг та щітка склоочисника скла задніх дверей |
| 16 | 20 | STOP – Стоп-сигнали |
| 17 | 7,5 | OBD – Електронний блок управління двигуном |
| 18 | 7,5 | STARTER – Стартер |
| (18)* | 15 | SEAT HTR – Підігрів сидінь |
| 19 | 10 | WASHER – Омивач скла |
| (19)* | 7,5 | STARTER – Стартер |
| 20 | 7.5 | RR FOG – Задні протитуманні вогні |
| (20)* | 10 | WASHER – Омивач скла |
| 21 | 20 | FR DEF – Очисник інею для щіток склоочисника |
| (21)* | 7.5 | RR FOG – Задні протитуманні вогні |
| 22 | 7.5 | SRS-B – Система подушок безпеки (SRS) |
| (22)* | 20 | FR DEF – Очисник інею для щіток склоочисника |
| 23 | 10 | TAIL – Передні та задні габаритні вогні, підсвітка номерного знака |
| 24 | 7,5 | PANEL – Підсвітка перемикачів та вимикачів |
* – Моделі з листопада 2000 модельового року.
За прикурювач відповідають запобіжники 3 та 5 на 15A.
Окремо внизу кріпляться запобіжники: 40A AM1 – Запалювання, 30A POWER – Привід сидінь.
На зворотній стороні блоку розташовані релейні елементи.
| № | Призначення |
|---|---|
| A | Реле габаритних вогнів |
| B | Реле протитуманних фар |
| C | Реле живлення («ACC») |
| D | Реле обігріву щіток |
| E | Реле заднього протитуманного вогню |
Підкапотний простір
Блок запобіжників та реле
Розташований з лівої сторони підкапотного простору, поруч з акумулятором.
Уточнюйте призначення елементів за своїми схемами на кришці блоку.
| № | A | Позначення |
|---|---|---|
| 1 | 60 | ABS – ABS |
| 2 | 140 | ALT – Система зарядки |
| 3 | 40 | RDI FAN – Вентилятор охолодження |
| 4 | 40 | CDS FAN – Вентилятор охолодження |
| 5 | 30 | RR DEF – Обігрів скла задніх дверей та зовнішніх дзеркал |
| 6 | 50 | HEATER – Вентилятор обігрівача |
| 7 | 15 | H – LP R UPR – Права фара, дальнє світло |
| 8 | 15 | H – LP L UPR – Ліва фара, дальнє світло |
| 9 | 25 | A / F HTR – Датчик якості суміші |
| 10 | – | |
| 11 | – | |
| 12 | 15 | H – LP R LWR – Права фара, ближнє світло |
| 13 | 15 | H – LP L LWR – Ліва фара, ближнє світло |
| 14 | 15 | HAZARD – Аварійна сигналізація, покажчики повороту |
| 15 | 20 | AM 2 – Система запуску |
| 16 | 20 | TEL – Телефон |
| 17 | 20 | FL DOOR |
| 18 | – | |
| 19 | 7,5 | ALT – S – Система зарядки |
| 20 | 10 | HORN – Протиугонна система, звуковий сигнал |
| 21 | 20 | EFI – Уприскування палива |
| 22 | 10 | DOME – Освітлення салону, індикатори та прилади, багатофункціональний дисплей |
| 23 | 7,5 | ECU – B – Бортовий комп'ютер |
| 24 | 20 | RAD No. 1 – Аудіосистема |
| 25 | – | |
| 26 | – | |
| 27 | – | |
| 28 | 50 | MAIN – Система запуску |
| Розшифровка реле | ||
| A | Відсутній | |
| B | Реле ABS SOL | |
| C | Реле вентилятора №3 | |
| D | Реле вентилятора №1 | |
| E | Реле ел. двигуна ABS | |
| F | Реле вентилятора №2 | |
| G | Реле датчика A/F | |
| H | Відсутній | |
| I | Реле фар | |
| J | Реле стартера | |
| K | Реле обігріву скла задніх дверей та зовнішніх дзеркал | |
| L | Реле магнітної муфти К/В | |
| M | Реле звукового сигналу та протиугонної системи | |
| N | Реле уприскування палива | |
Блок реле 1
| № | Призначення |
|---|---|
| A | Реле розмикання ланцюга |
| B | Головне реле двигуна |
| C | Реле обігріву зовнішніх дзеркал |
Блок реле 2
| № | A | Призначення |
|---|---|---|
| 1 | 7.5 | денних ходових вогнів (ДХВ) |
| Реле | ||
| A | Реле №2 ДХВ | |
| B | Реле №4 ДХВ | |
| C | Реле №3 ДХВ | |
