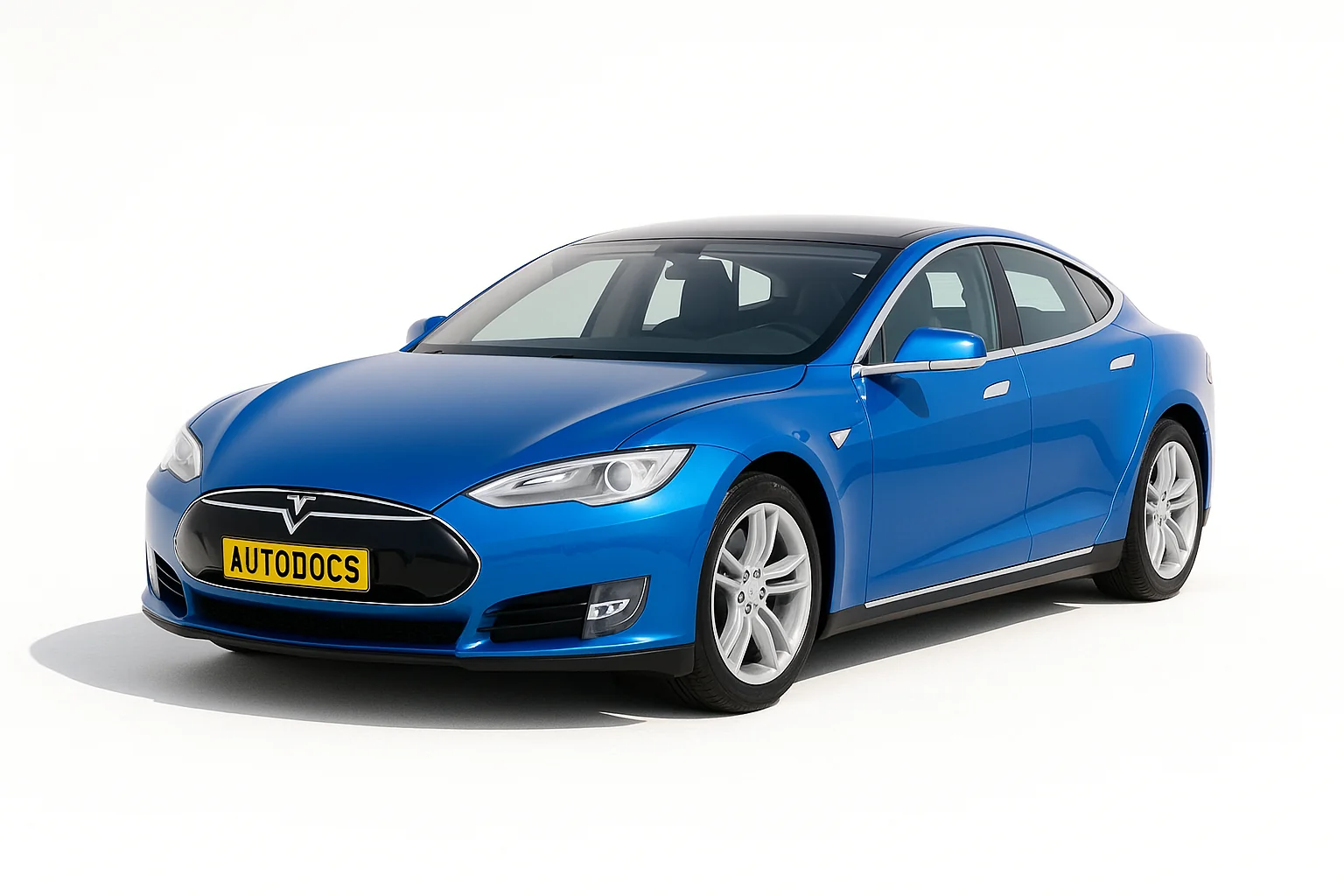

Tesla Model S - п'ятидверний електромобіль виробництва американської компанії Tesla, який спроектований на загальній базі з Tesla Model X. Тому дані моделі мають схожі електричні схеми. У даній статті ми представимо опис запобіжників та реле Тесла Модель С/Х зі схемами блоків та місцями їх розташування для моделей, що випускалися в 2012, 2013, 2014, 2015, 2016 роках.
Немає одного загального опису запобіжників і реле на всі моделі Тесла Модель С і Тесла Модель Х ми лише представимо варіант, що найбільш часто зустрічається. Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, регіону постачання та рівня оснащення Вашого автомобіля. Звіряйте інформацію зі своєю технічною документацією.
Не підходять схеми чи не той рік випуску? Вивчіть даний матеріал .
Попереду автомобіля, під капотом знаходяться 3 основних блоки із запобіжниками та реле.
Схема розташування блоків
Фото приклад
Блок 1
Варіант 1
Схема
Опис
| F1 | Двірник Парк |
| F2 | Вирівнювання Fleadlamp, Косметичні вогні |
| F3 | Сидіння Fleater, другий ряд праворуч |
| F4 | Сидіння Fleater, другий ряд посередині |
| F5 | Сидіння Fleater, перший ряд праворуч |
| F6 | не використовується |
| F7 | Електронний гальмо стоянки, резервний |
| F8 | Модуль рульової колонки |
| F9 | Базова аудіосистема |
| F10 | Панорамний люк |
| F11 | не використовується |
| F12 | Сидіння Fleater, другий ряд зліва |
| F13 | Кабіна FIVAC Функції |
| F14 | Сидіння Fleater, перший ряд зліва |
| F15 | не використовується |
| F16 | Електронне стоянкове гальмо, первинне |
| F17 | Насос охолоджувальної рідини 2 |
| F18 | Аудіопідсилювач преміум-класу |
| F19 | не використовується |
| F20 | не використовується |
| F21 | Допомога при паркуванні |
| F22 | Теплова система керування |
| F23 | не використовується |
| F24 | Насос охолоджувальної рідини 3 |
| F25 | Привідний інвертор |
| F26 | Насос охолоджувальної рідини 1 |
| F27 | Модуль управління обмеженнями |
| K1 | Вимикач живлення АСС |
| K2 | Вимикач живлення FIVAC |
Варіант 2
Схема
Позначення
| F1 | 5A Додатковий датчик, радіо, USB-концентратор |
| F2 | 5A Система регулювання кута нахилу фар (тільки для автомобілів з пружинною підвіскою ЄС/Китаю) |
| F3 | 5A Косметичні вогні, дзеркало заднього виду |
| F4 | 30A Підігрівачі задніх сидінь (опція для холодної погоди) |
| F5 | 15A Обігрів сидіння (водійське сидіння) |
| F6 | 20A Базовий аудіопідсилювач |
| F7 | 15A Обігрів сидіння (сидіння переднього пасажира) |
| F8 | 20A Аудіопідсилювач преміум-класу |
| F9 | 25A Люк на даху |
| F10 | 5A Обмежувачі пасивної безпеки |
| F11 | 5A Перемикачі на рульовому колесі |
| F12 | 5A Датчик режиму руху та швидкості нишпорення (стабілізація/контроль тяги) |
| F13 | 1A Парк двірників |
| F14 | 5A Привідний інвертор |
| F15 | 20A Електричне гальмо стоянки |
| F16 | 5A Датчики паркування/ сліпих зон |
| F17 | 20A Електричне гальмо стоянки |
| F18 | 5A Не використовується |
| F19 | 5A Автомобільний датчик HVAC |
| F20 | 5A Логіка обігрівача салону |
| F21 | 15A Насос охолоджуючої рідини акумулятора 1 |
| F22 | 5A Впускні приводи |
| F23 | 15A Насос охолоджувальної рідини силового агрегату |
| F24 | 5A Клімат-контроль салону |
| F25 | 15A Насос охолоджуючої рідини акумулятора 2 |
| F26 | Не використовується |
| F27 | 10A Терморегулятор |
Блок 2
Схема
Призначення
| 28 | 25А Електродвигун склопідйомника (правий задній) |
| 29 | 10A Потужність контактора |
| 30 | 25А Електродвигун склопідйомника (правий передній) |
| 31 | Не використовується |
| 32 | 10A Дверні ручки (правий бік) |
| 33 | Не використовується |
| 34 | 30A Обігрів заднього центрального сидіння, захист від зледеніння омивача/склоочисника (опція для холодної погоди) |
| 35 | 15A Розетка 12 В |
| 36 | 10A Пневматична підвіска |
| 37 | 25A Електродвигун склопідйомника (зліва ззаду) |
| 38 | 10A Пам'ять водійського сидіння |
| 39 | 25A Електродвигун склопідйомника (лівий передній) |
| 40 | 10A Ручки задніх дверей |
| 41 | 10A Дверні органи управління (ліва сторона) |
| 42 | 30A Задні двері з електроприводом |
| 43 | 10A Датчик потужності, гальмівний вимикач |
| 44 | 10A Зарядний пристрій (зарядний порт) |
| 45 | 20A Пасивний вхід (сигнал) |
| 46 | 30A Органи керування тілом (група 2) |
| 47 | 10A Освітлення ящика рукавички, OBD-II |
| 48 | 10A Органи керування тілом (група 1) |
| 49 | 10A Приладова дошка |
| 50 | 10A Сирена, датчик проникнення/нахилу (тільки для Європи) |
| 51 | 20A Сенсорний екран |
| 52 | 30A Обігрів заднього скла |
| 53 | 10A Система керування батареями |
| 54 | 15A Склоочисник |
| 55 | 30A Переднє ліве сидіння з електроприводом |
| 56 | 30A Переднє переднє сидіння з електроприводом |
| 57 | 30A Салонний вентилятор |
| 58 | 30A Розетка 12 В / камера переднього огляду |
| 59 | 30A HVAC2 потужність |
| K3 | Вимикач на 12 В |
| K4 | Склоочисник |
| K5 | Задні ґрати розморожування |
| k6 | - |
Блок 3
Світлина
Схема
Розшифровка
| 71 | 40A Вентилятор конденсатора (ліворуч) |
| 72 | 40A Вентилятор конденсатора (праворуч) |
| 73 | 40A Вакуумний насос |
| 74 | 20A 2015: Привідна рейка 12 В (кабіна) |
| 2016: Ключ увімкнено | |
| 75 | 10А Модуль приводу передній |
| 76 | 10A Запалювання |
| 77 | 25A Контроль стійкості |
| 78 | 20Ф Фари (дальнє та ближнє світло) |
| 79 | 30A Світло (зовні та всередині) |
| k11 | Компресор пневматичної підвіски |
| K12 | Вакуумний насос |
| k13 | Швидка функція склоочисника |
| k14 | Функція паркування двірників |
| k15 | Потужність вентилятора конденсатора |
| k16 | Комутована потужність приводу |
Блок 4
У деяких моделях, поруч із даними блоками, також може встановлюватися блок силових запобіжників виконаний у вигляді плавких ставок високої потужності.
Схема
Опис
| F80 | Конденсатор гідропідсилювача керма |
| F81 | Вентилятори Master Fuse Air |
| F82 | Підвісний компресор |
| F83 | Перейти пост |
| F84 | АБС мотор |
| F85 | Головний запобіжник приводу 12 В |
| F86 | Головний запобіжник шини ACC 12 В |
| F87 | Група постійної потужності 1 |
| F88 | Група постійної потужності 2 |
| F89 | Група постійної потужності 3 |
| F90 | Головний запобіжник шини HVAC 12 В |
| F91 | - |
| F92 | Контактор Потужність |
| F93 | BDS: Вимкнення живлення контактора |
| F94 | Головний запобіжник Batterv-DCDC |
Якщо Ваш автомобіль оснащений опцією для роботи за холодної погоди, додатковий блок запобіжників встановлюється в салоні під панеллю обробки з боку водія.
Схема
Позначення
| F101 | 15A Обігрів заднього лівого сидіння |
| F102 | 15A Обігрів заднього правого сидіння |
| F103 | 5A Керування підігрівом середнього заднього сидіння |
| F104 | 15A Підігрів середнього заднього сидіння |
| F105 | 15A Склоочисник антиобледенитель |
| F106 | Не використовується |
