Buick Rendezvous випускався у 2002, 2003, 2004, 2005, 2006, 2007 роках. У цій статті ви знайдете опис запобіжників та реле Buick Rendezvous зі схемами блоків запобіжників, їх розташуванням та прикладами фотографій виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках може відрізнятися від наведеного матеріалу та залежить від року випуску та рівня комплектації вашого автомобіля.
Блоки в салоні

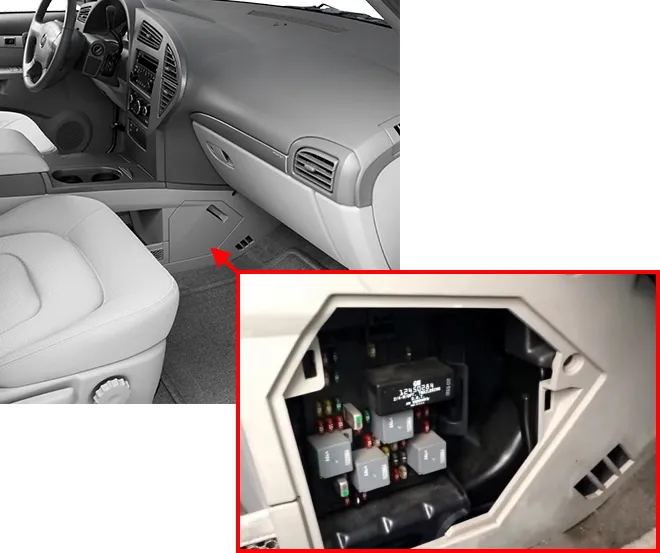

Блок запобіжників та реле розташований з боку пасажира в центральній консолі біля підлоги, за кришкою.

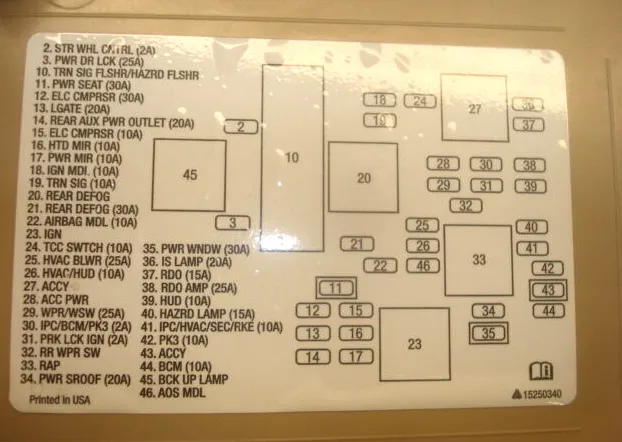

Перевіряйте призначення запобіжників та реле за вашими схемами на зворотному боці кришки блоку.
| № | Призначення |
|---|---|
| 1 | 2002-2003: Знімач запобіжників 2004-2007: Пусто |
| 2 | Керування радіо на кермі |
| 3 | Електропривід дверних замків |
| 4 | Пусто |
| 5 | Пусто |
| 6 | Пусто |
| 7 | Пусто |
| 8 | Пусто |
| 9 | Пусто |
| 10 | Поворотники та аварійна сигналізація |
| 11 | Електропривід сидінь |
| 12 | Компресор системи електронного контролю рівня (ELC) |
| 13 | Двері багажного відсіку |
| 14 | Задня розетка додаткового живлення |
| 15 | Реле компресора та датчик рівня системи електронного контролю рівня (ELC) |
| 16 | Обігрів дзеркал |
| 17 | Електропривід дзеркал |
| 18 | Модуль запалювання 1 |
| 19 | 2002-2003: Перемикач поворотників та перемикач NSBU 2003-2007: Перемикач поворотників |
| 21 | Задній обігрів скла |
| 22 | Модуль подушки безпеки |
| 24 | 2002-2003: Соленоїд продувки адсорбера та перемикач TCC 2004-2007: Перемикач TCC |
| 25 | Електродвигун вентилятора опалювача/кондиціонера |
| 26 | Мотори режиму та температури HVAC та проекційний дисплей |
| 28 | Живлення аксесуарів |
| 29 | Склоочисник та омивач лобового скла |
| 30 | Комбінація приладів, модуль керування кузовом (BCM), PASS-Key® III |
| 31 | Соленоїд блокування замка запалювання |
| 32 | Склоочисник/омивач заднього скла |
| 34 | Електропривід люка |
| 35 | Електросклопідйомники |
| 36 | Плафони, лампи салону та підсвічування приладової панелі |
| 37 | Радіо |
| 38 | Підсилювач радіо UQ3 |
| 39 | Проекційний дисплей |
| 40 | Аварійна сигналізація |
| 41 | Комбінація приладів, клімат-контроль, світлодіод сигналізації та режим дистанційного безключового доступу |
| 42 | PASS-Key® III |
| 44 | Модуль керування кузовом (BCM) |
| 46 | Модуль автоматичного визначення присутності пасажира |
| Реле | |
| 20 | Реле заднього обігріву скла |
| 23 | Реле запалювання |
| 27 | Реле аксесуарів |
| 33 | Реле затримки живлення аксесуарів |
| 43 | Діод аксесуарів |
| 45 | 2005-2007: Ліхтарі заднього ходу |
У Buick Rendezvous запобіжники прикурювача (розетки) розташовані наступним чином: Запобіжник №14 відповідає за задню розетку додаткового живлення і знаходиться в блоці запобіжників салону, тоді як запобіжник №32, що відповідає за передні розетки/освітлення, розташований в блоці запобіжників моторного відсіку.
Моторний відсік

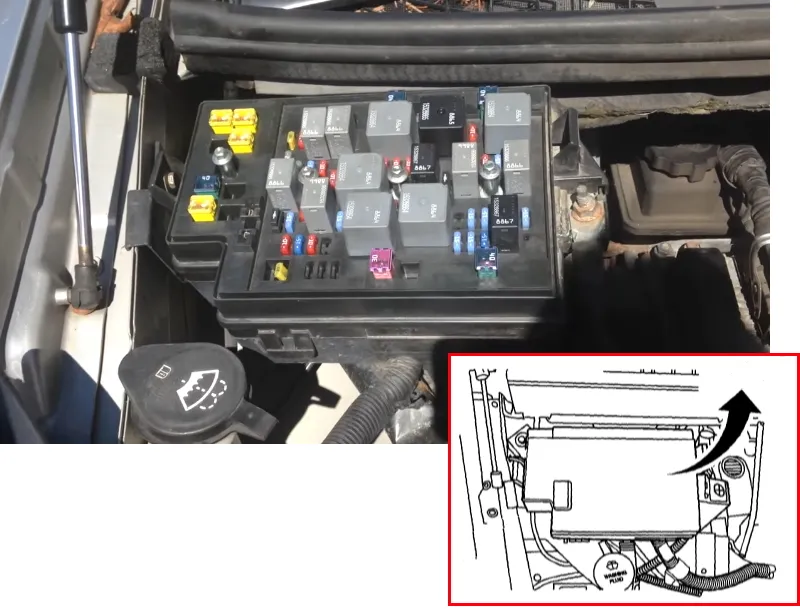

Під капотом блок запобіжників та реле розташований з лівої сторони.

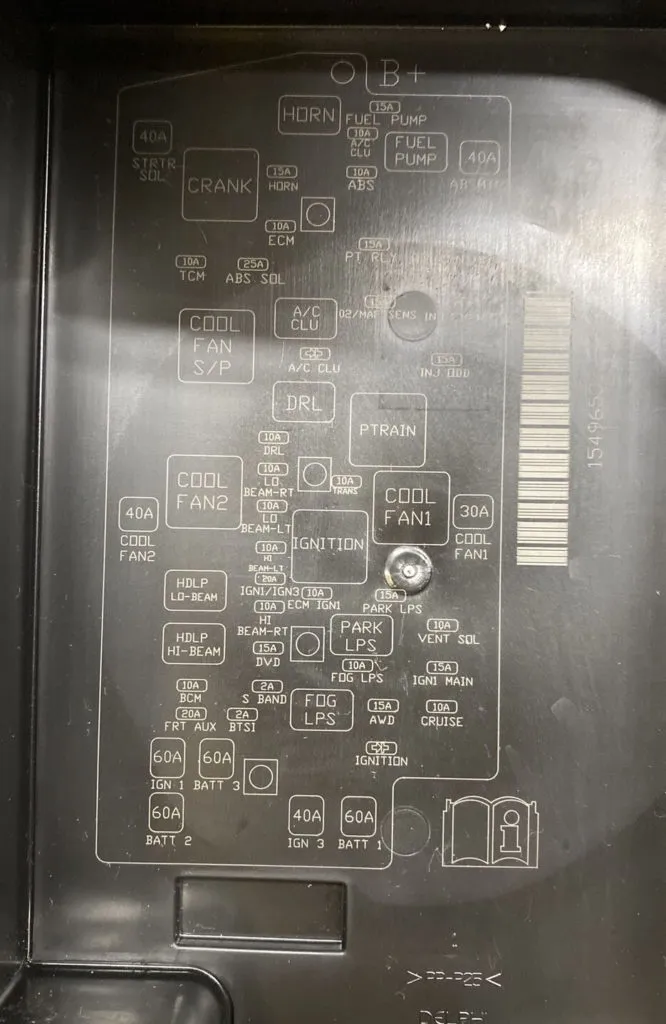

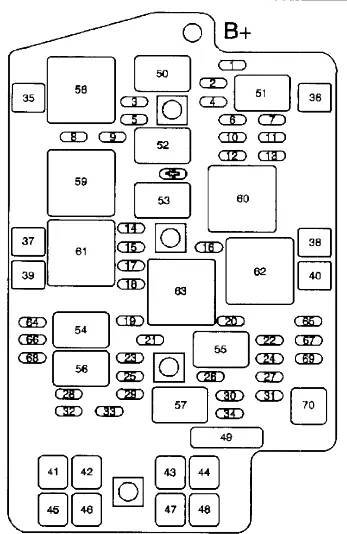

| № | Позначення |
|---|---|
| 1 | Паливний насос |
| 2 | Муфта компресора кондиціонера |
| 3 | Звуковий сигнал |
| 4 | Система керування двигуном - вихлоп та датчики |
| 5 | Модуль керування силовим агрегатом (PCM) - живлення від акумулятора |
| 6 | Модуль керування антиблокувальною системою гальм (ABS) |
| 7 | Соленоїди трансмісії |
| 8 | Запасний |
| 9 | Соленоїди клапанів ABS |
| 10 | Датчики кисню - контроль викидів |
| 11 | Паливні форсунки (парні) |
| 12 | Запасний |
| 13 | Система керування двигуном |
| 14 | Денні ходові вогні (DRL) |
| 15 | Правий ближній світло фар |
| 16 | Запасний |
| 17 | Лівий ближній світло фар |
| 18 | Лівий дальній світло фар |
| 19 | Живлення від акумулятора на вимикач запалювання |
| 20 | Габаритні вогні - передні та задні |
| 21 | Повітряний насос - контроль викидів |
| 22 | Запасний |
| 23 | Правий дальній світло фар |
| 24 | Вентиляційні соленоїди |
| 25 | Запасний |
| 26 | Противтуманні фари |
| 27 | Реле запалювання, вимикач нейтралі, модуль керування силовим агрегатом (PCM) |
| 28 | Модуль керування кузовом - живлення від акумулятора |
| 29 | L-діапазон, приймач цифрового супутникового радіо |
| 30 | Модуль повного приводу (AWD) |
| 31 | Круїз-контроль |
| 32 | Передні розетки/освітлення, OnStar® |
| 33 | Система блокування селектора автоматичної трансмісії |
| 34 | Запасний |
| 35 | Головний запобіжник акумулятора для соленоїда стартера |
| 36 | Мотор ABS |
| 37 | Запасний |
| 38 | Запасний |
| 39 | Вентилятор охолодження двигуна 2 |
| 40 | Вентилятор охолодження двигуна 1 |
| 41 | Головний запобіжник акумулятора для реле затримки живлення та реле аксесуарів |
| 42 | Головний запобіжник акумулятора для обігріву сидінь, повітря |
| 43 | Запасний |
| 44 | Запасний |
| 45 | Головний запобіжник акумулятора для розеток, контролю рівня, електроприводів сидінь та дзеркал та кузовного комп'ютера |
| 46 | Запасний |
| 47 | Головний запобіжник акумулятора для вентилятора клімат-контролю та реле запалювання 3 |
| 48 | Головний запобіжник акумулятора для вимикача запалювання, радіо, проекційного дисплея, дистанційного безключового доступу (RKE), комбінації приладів, кондиціонера та кузовного комп'ютера |
| 49 | Запасний (автоматичний вимикач) |
| 64 – 69 | Запасні запобіжники |
| 70 | Знімач запобіжників |
| Діод | Діод для муфти компресора кондиціонера |
| Реле | |
| 50 | Звуковий сигнал |
| 51 | Паливний насос |
| 52 | Муфта кондиціонера |
| 53 | Денні ходові вогні (DRL) |
| 54 | Ближнє світло фар |
| 55 | Габаритні вогні |
| 56 | Дальнє світло фар |
| 57 | Противтуманні фари |
| 58 | Реле стартера |
| 59 | Вентилятор охолодження |
| 60 | Реле запалювання 1 |
| 61 | Вентилятор охолодження |
| 62 | Вентилятор охолодження |
| 63 | Повітряний насос |
