Buick Regal 6G випускався у 2018, 2019, 2020, 2021, 2022, 2023 роках. За цей час модель оновлювалася. У цій публікації ми представимо опис запобіжників та реле Buick Regal 6, зі схемами монтажних блоків, їх розташуванням та прикладами виконання на фото. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле, а також їх кількість у блоках, може відрізнятися від представлених і залежати від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні
В салоні автомобіля блок запобіжників та реле розташований з лівої сторони в нижній частині панелі приладів, за захисною кришкою. Для доступу до блоку натисніть з боків на кришку і потягніть, щоб звільнити її від панелі приладів. Потім потягніть її на себе.
Сам блок запобіжників виглядатиме приблизно так.
| № | Позначення запобіжників |
|---|---|
| 1 | Лівий стеклопідйомник |
| 2 | Правий стеклопідйомник |
| 3 | Модуль управління кузовом |
| 4 | Вентилятор клімат-контролю |
| 5 | Модуль управління кузовом |
| 6 | Позиції причепа |
| 7 | Електроскладання задніх сидінь |
| 8 | Модуль управління кузовом |
| 9 | Модуль управління двигуном |
| 10 | Проекційний дисплей |
| 11 | Редукція NOx / Підігрів трубопроводу |
| 12 | Редукція NOx / Датчик сажі |
| 13 | Модуль сечовини |
| 14 | Обігрів кермового колеса |
| 15 | Модуль управління трансмісією |
| 16 | Підсилювач |
| 17 | Тривога |
| 18 | Модуль управління кузовом |
| 19 | Модуль сечовини |
| Модуль AdBlue | |
| 20 | Модуль управління кузовом |
| 21 | Модуль управління кузовом |
| 22 | Модуль управління кузовом |
| 23 | Електронний замок кермової колонки |
| 24 | Подушка безпеки |
| 25 | Діагностичний роз'єм |
| 26 | Розетка в багажнику |
| 27 | Клапан EBCM |
| 28 | Поліцейська позиція |
| 29 | Модуль управління кузовом 8 |
| 30 | Верхня консоль |
| 31 | Керування на кермовому колесі |
| 32 | Замок запалювання |
| 33 | Клімат-контроль |
| 34 | Центральний шлюзовий модуль |
| 35 | Роз'єм AUX/USB |
| 36 | Бездротова зарядка |
| 37 | Задній склоочисник / Розетка живлення |
| 38 | Onstar |
| 39 | Дисплей |
| 40 | Помічник при паркуванні |
| 41 | Верхня консоль |
| 42 | Радіо / Мультимедійна система |
| 43 | Задня розетка |
| 44 | Передня розетка |
| Реле | |
| K1 | Не використовується |
| K2 | Резервне живлення аксесуарів |
| K3 | Не використовується |
| K4 | Не використовується |
| K5 | Логістика |
Моторний відсік
Під капотом, у моторному відсіку з правої сторони, встановлений основний блок із запобіжниками та реле.
| № | Призначення |
|---|---|
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | Насос АБС |
| 5 | Не використовується |
| 6 | Задня кришка |
| 7 | Противтуманна фара |
| 8 | Модуль управління пам'яттю |
| 9 | Обігрів лобового скла |
| 10 | Пояснична підтримка сидіння |
| 11 | Перетворювач DC-DC 1 |
| 12 | Обігрів заднього скла |
| 13 | Обігрів дзеркал |
| 14 | Не використовується |
| 15 | Світлодіодні фари |
| 16 | Передні склоочисники |
| 17 | Електропривід сидіння пасажира |
| 18 | Сонцезахисний козирок |
| 19 | Електропривід сидіння водія |
| 21 | Люк |
| 22 | Задній склоочисник |
| 23 | Автокоректор фар, Електропривід складання задніх сидінь |
| 24 | Не використовується |
| 26 | Модуль управління трансмісією / Запалювання |
| 27 | Панель приладів / Запалювання |
| 28 | Не використовується |
| 29 | Камера заднього виду / Вентиляція |
| 30 | Лампа несправності / Соленоїд перемикання |
| 32 | Продування адсорбера / Модуль обробки відео |
| 33 | Обігрів передніх сидінь |
| 34 | Обігрів задніх сидінь |
| 35 | Керування демпфуванням повного приводу |
| 36 | Паливний модуль |
| 38 | Не використовується |
| 39 | Не використовується |
| 40 | Замок кермової колонки |
| 41 | Не використовується |
| 43 | Обігрів кермового колеса |
| 44 | Коректор фар |
| 45 | Не використовується |
| 46 | Модуль управління двигуном / Запалювання |
| 47 | Не використовується |
| 48 | Вентилятор охолодження / Перетворювач DC-DC 2 |
| 49 | Модуль управління задньою дверема |
| 50 | Не використовується |
| 51 | Не використовується |
| 52 | Не використовується |
| 53 | Не використовується |
| 54 | Не використовується |
| 55 | Не використовується |
| 56 | Стартер |
| 57 | Блок запобіжників багажного відділення |
| 58 | Не використовується |
| 59 | Ліві світлодіодні лампи, Сирена сигналізації |
| 60 | Вентилятор охолодження |
| 61 | Не використовується |
| 62 | Не використовується |
| 63 | Не використовується |
| 65 | Кондиціонер HEV |
| 67 | Не використовується |
| 68 | Не використовується |
| 69 | Права світлодіодна лампа / Праві фари дальнього світла |
| 70 | Ліві фари дальнього світла |
| 72 | Шестерня стартера |
| 74 | Модуль управління трансмісією / Охолодження двигуна |
| 75 | Модуль управління двигуном |
| 76 | Силова установка – вимикання двигуна |
| 77 | Не використовується |
| 78 | Сигнал |
| 79 | Насос омивача |
| 81 | Модуль управління трансмісією / Модуль управління двигуном |
| 82 | Не використовується |
| 83 | Котушки запалювання |
| 84 | Котушка |
| 85 | Шунт 60А |
| 86 | Не використовується |
| 87 | Нагрівач палива SAI |
| 88 | Аерозатвор |
| 89 | Не використовується |
| 91 | Не використовується |
| 92 | TPIM мотор-генератор / TPIM |
| 93 | Модуль управління безключовим доступом |
| 94 | – |
| 95 | Насос повітряно-рідкісного теплообмінника |
| 96 | Паливний нагрівач |
| 97 | Не використовується |
| 99 | Не використовується |
| Реле | |
| 4 | Не використовується |
| 20 | Обігрів заднього скла |
| 25 | Керування переднім склоочисником |
| 31 | Робота / Запуск |
| 37 | Швидкість переднього склоочисника |
| 42 | Не використовується |
| 64 | Стартер |
| 66 | Силова установка |
| 71 | Правий світлодіодний дальній світло |
| 73 | Муфта кондиціонера |
| 80 | Шестерня стартера |
| 90 | Насос повітряно-рідкісного теплообмінника |
| 94 | Не використовується |
| 98 | Паливний нагрівач |
Багажне відділення

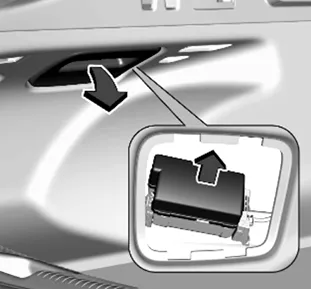

Ще один блок запобіжників та реле розташований у багажному відділенні з лівої сторони за захисною кришкою.

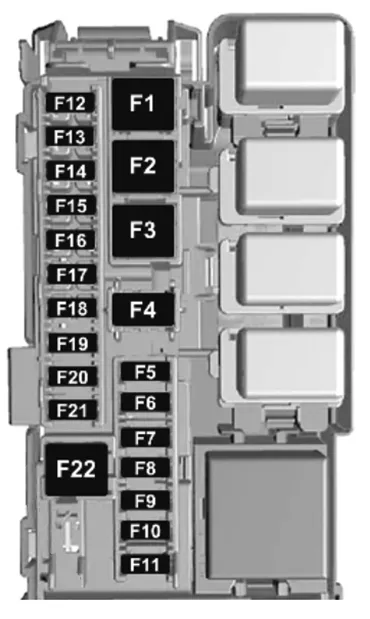

| № | Призначення |
|---|---|
| 1 | Порожньо |
| 2 | Порожньо |
| 3 | Модуль інтерфейсу причепа |
| 4 | Порожньо |
| 5 | Датчик безключової задньої двері |
| 6 | Порожньо |
| 7 | Порожньо |
| 8 | Електропривід задньої двері |
| 9 | Порожньо |
| 10 | Порожньо |
| 11 | Розетка причепа |
| 12 | Обігрів переднього лівого сидіння |
| 13 | Обігрів переднього правого сидіння |
| 14 | Порожньо |
| 15 | Обігрів задніх сидінь 1 |
| 16 | Обігрів задніх сидінь 2 |
| 17 | Порожньо |
| 18 | Розетка причепа |
| 19 | Порожньо |
| 20 | Порожньо |
| 21 | Порожньо |
| 22 | Електропривід задньої двері |
