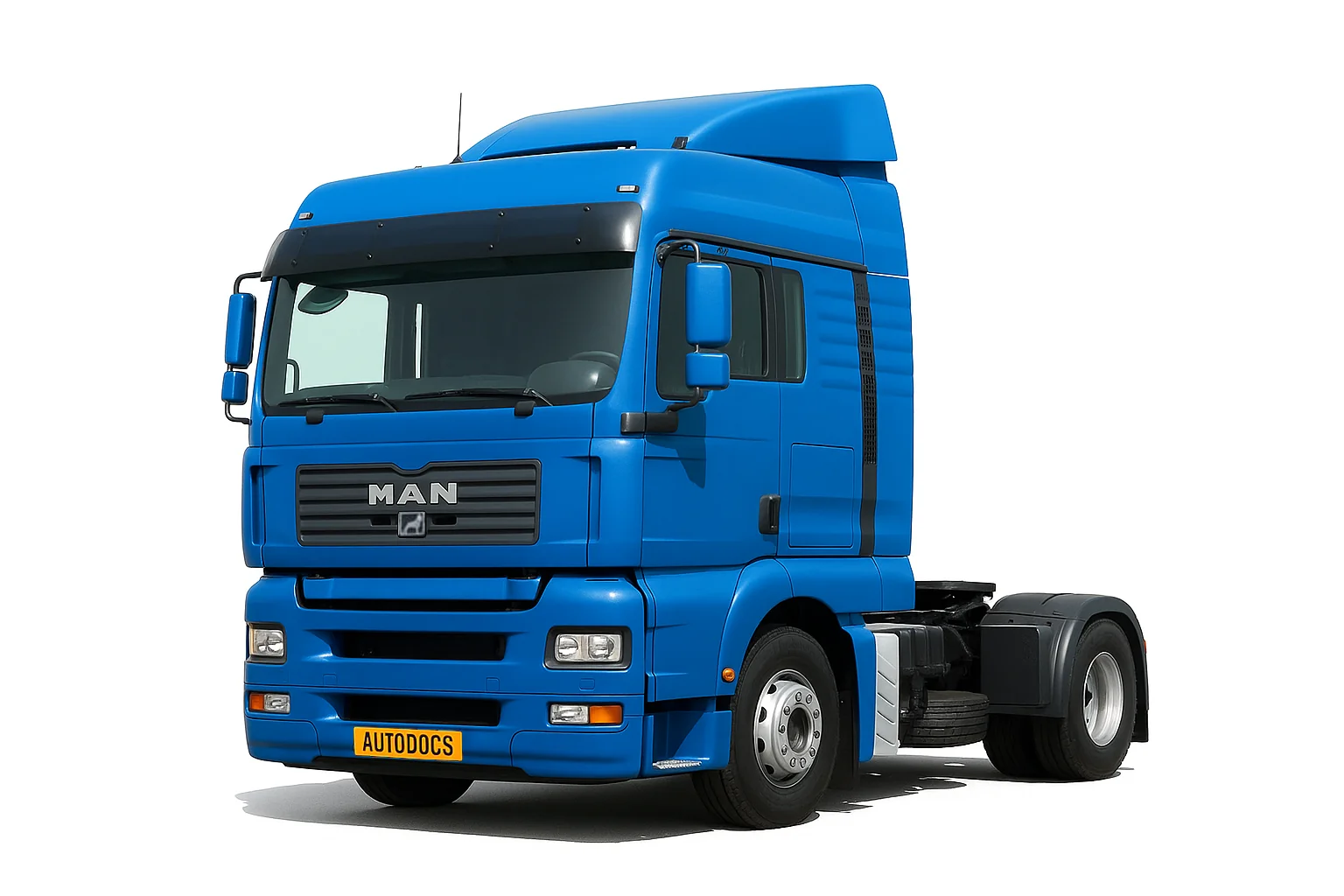

MAN TGA — серія великовантажних вантажних автомобілів, що випускалася з 2000 по 2011 рік. У цій статті ви дізнаєтеся все про блоки запобіжників і реле MAN TGA: схеми розташування елементів, детальні фотографії блоків, їх модифікації та точне місцезнаходження в кабіні. Окремо розберемо, який запобіжник відповідає за прикурювач і як його замінити. Актуальна інформація допоможе швидко знайти та усунути несправність в електросистемі вашого вантажівки.
Кількість запобіжників і реле в блоках та їх призначення може відрізнятися від представленого і залежить від року випуску та рівня оснащення вашого МАН ТГА. Звіряйте інформацію зі своїми схемами на кришці блоку.
Блок запобіжників і реле
Основний блок із запобіжниками та реле знаходиться в панелі приладів, з боку пасажира. Для доступу потрібно викрутити кріпильні гвинти (5) проти годинникової стрілки до упору.
Сам блок виглядатиме приблизно ось так.
Схема з кришки блоку
| № | A | Опис |
|---|---|---|
| 1 | 10 | F118 запобіжник правого заднього габариту та стояночного освітлення праворуч, (електросхема) |
| 2 | 10 | F117 запобіжник лівого заднього габариту та стояночного освітлення ліворуч, |
| 3 | 5 | F125 запобіжник підсвітки панелі приладів, тумблерів, підсвітка клавіш виключення, |
| 4 | 10 | F375 (клема 15) запобіжник кабіни зовнішній, |
| 5 | 7.5 | F372 запобіжник живлення керуючого процесора автомобіля (15 клема), |
| 6 | 15 | F164 запобіжник живлення блоку управління ECAS (15 клема), (електросхема) |
| 7 | 25 | F243 запобіжник живлення центрального бортового комп’ютера – постійне живлення, не через замок запалювання, |
| 8 | порожньо, резервний | |
| 9 | 10 | F412 живлення тахоспидографа та покажчиків панелі приладів,(30 клема), (електросхема) |
| 10 | 10 | F152 живлення гальма сповільнювача (15 клема), |
| 11 | 5 | F399 запобіжник зарядки, живлення збудження генератора (15 клема) (електросхема) |
| 12 | 5 | F236 живлення блоку EDC (15 клема), (електросхеми – EDC 7 C32,-EDC 7 D2840,-EDC 6.1) |
| 13 | 10 | F398 живлення тахоспидографа та покажчиків панелі приладів,(15 клема), (електросхема) |
| 14 | 10 | F128 живлення споживачів (постійна напруга), |
| 15 | 25 | F244 живлення центрального бортового комп’ютера (30-1 клема), |
| 16 | 25 | F245 живлення центрального бортового комп’ютера (30-2 клема), |
| 17 | 10 | F371 живлення керуючого процесора автомобіля (30 клема), |
| 18 | 10 | F376 запобіжник кабіни для споживачів (15 клема), |
| 19 | 20 | F246 живлення центрального бортового комп’ютера (15 клема), |
| 20 | 10 | F314 запобіжник прожектора заднього ходу, |
| 21 | 10 | F112 живлення склоочисника та склоомивача лобового скла,(електросхема) |
| 22 | 10 | F374 живлення гальма сповільнювача (30 клема), |
| 23 | 40 | F106 живлення електрофакельного пристрою, |
| 24 | 15 | F161 живлення системи EBS\ABS – обмежувальний клапан гальмового приводу, |
| 25 | 40 | F160 живлення системи EBS\ABS причіп, |
| 26 | 5 | F162 живлення управління EBS\ABS, |
| 27 | 10 | F366 живлення ECAM\ECAS (15 клема),(електросхема) |
| 28 | 20 | F397 живлення штатної печки та кондиціонера |
| 29 | резерв | |
| 30 | резерв | |
| 31 | резерв | |
| 32 | резерв | |
| 33 | резерв | |
| 34 | резерв | |
| 35 | резерв | |
| 36 | резерв | |
| 37 | перемичка, | |
| 38 | інструмент | |
| 39 | К116 реле стояночного світла та задніх габаритних вогнів,(електросхема) | |
| 40 | К106 інтегральне реле склоочисника,(електросхема) | |
| 41 | К102 реле електрофакельного пристрою, | |
| 42 | К171 реле споживачів (15 клема), |
Запобіжник, що відповідає за прикурювач, знаходиться на додатковій лівій секції. Дивіться свою схему.
Додатковий блок
Поруч із акумулятором можуть встановлюватися додаткові запобіжники, що відповідають за роботу приладів із постійним джерелом живлення та інші прилади.
