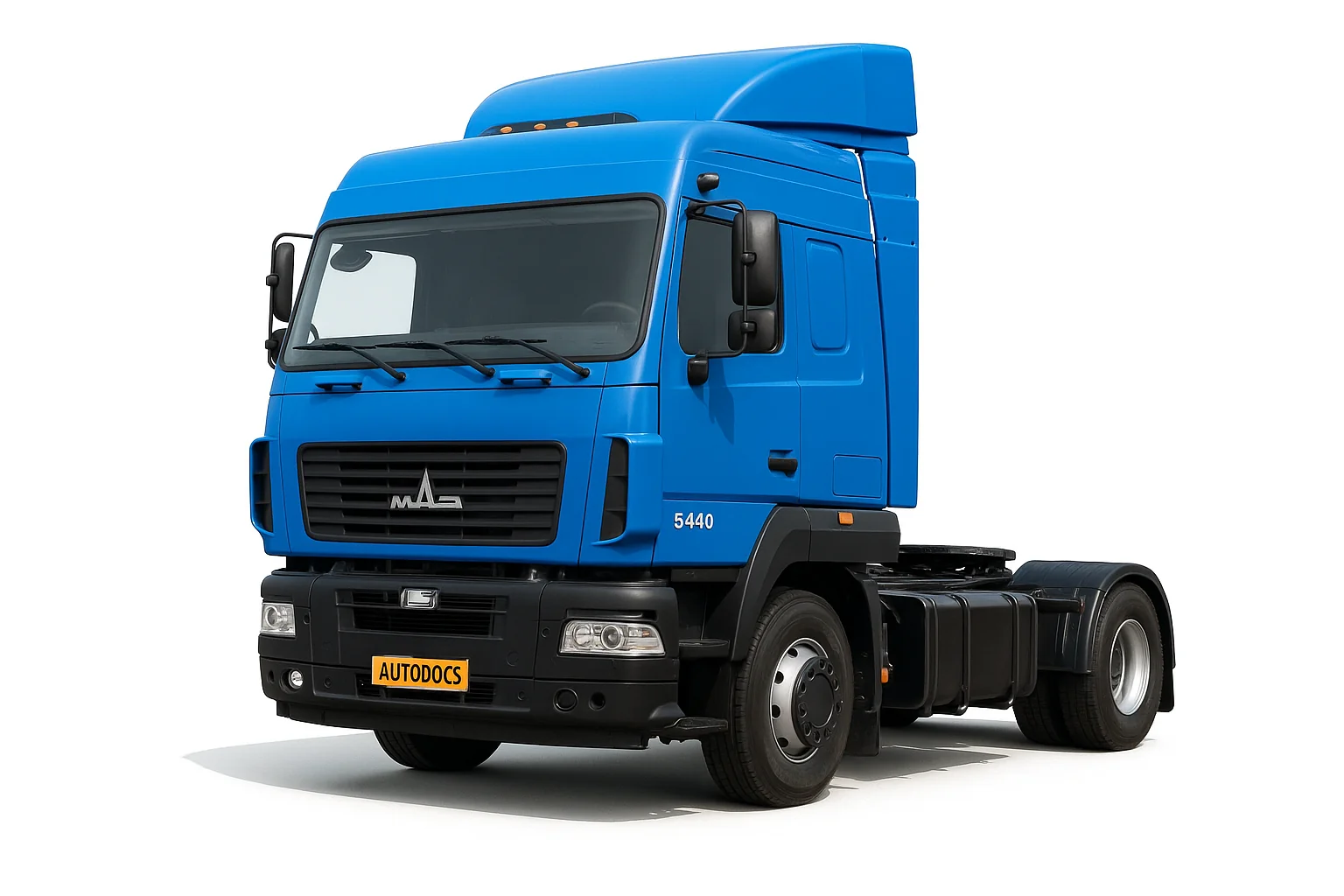

Маз 5440 і Маз 6430 загальне позначення двох серій сідельних тягачів Мінського автомобільного заводу, що випускалися з 1997 року, і до теперішнього часу з різними модифікаціями, змінами (643008, 6430A8, 643005, 6430A5,8 44 09, 5440A9, 544008, 5440A8, 544005 і т. д.) та поколіннями (Євро 3 4 5 6). У цій статті ви знайдете опис найбільш популярних блоків запобіжників та реле Маз 5440 та Маз 6430 зі схемами та місцями їх розташування.
Блок у салоні
Головний блок запобіжників та реле знаходиться в салоні, посередині приладової панелі, з боку пасажира та закритий захисною кришкою.
Виконання блоку та призначення елементів у них залежить від року випуску та рівня оснащення маза. Актуальне позначення для вашого автомобіля буде нанесено на зворотний бік захисної кришки. Звіряйте призначення, а у разі скрути зверніться до дилера.
Варіант 1
Схема
Опис запобіжників
- 16А холодильник
- 16А (+) від замку для ABS гальм
- 16А осушувача повітря, нагрівачів
- 16А (+) від генератора для ABS гальм
- 16А від генератора для електроніки двигуна
- 8А повороти
- 8А ліхтарі
- 8А сигналів гальмування тягача
- 8А (+) з реле сигналів гальмування
- 8А ліхтаря заднього ходу
- 8А сигналів гальмування причепа
- 8А аварійної сигналізації
- 8А блоку управління підігрівачем
- 8А таймер терморегулятора, радіо
- 8А вентилятор штатного обігрівача
- 8А нагрівачів незалежного обігрівача
- 8А далекого світла правої фари
- 8А далекого світла лівої фари
- 8А ближнього світла правої фари
- 8А ближнього світла лівої фари
- 8А резерву габаритів
- 8А підігрів дзеркал, склопідйомників
- 8А муфта вентилятора
- 8А електричних сигналів
- 8А регулятора напруги, зупинка двигуна
- 8А клапана зупинки двигуна
- 8А вимикачів
- 8А склоочисника
- 8А живлення контрольних ламп інших
- 8А живлення контрольних ламп аварійних
- 8А живлення приладів
- -
- 8А тахограф
- 6А плафонів кабіни
- 6А задніх протитуманних ліхтарів
- 8А додаткових фар дальнього світла
- 8А передніх протитуманних фар
- 8А правого габариту причепа
- 8А лівого габариту причепа
- 8А підсвічування приладів
- 8А правого габариту тягача
- 8А лівого габариту тягача
Варіант 2
Фото – схема
Позначення
Розташування основних елементів ЕСУ двигуна
Розшифровка
1-реле управління стартером (проміжне); 2-реле блокування вимикання АКБ; 3, 4-реле підігріву палива; 5, 6-блок запобіжників ЕСУ двигуна та БДІ; 7-кнопка діагностики ЕСУ двигуна; 8-діагностичний роз'єм ISO9141; FU601-запобіжник 10А ЕСУ двигуна; FU602-запобіжник 15А ЕСУ двигуна; FU603-запобіжник 25А ЕСУ двигуна; FU604, FU605-запобіжники 5А БДІ
Варіант 3
Схема
Опис запобіжників
- звуковий електросигнал
- склоочисник та склоомивач
- звуковий пневмо сигнал, вольтметр, контрольні індикатори реле ручного гальма
- аварійна сигналізація
- покажчики поворотів
- знак автопоїзда та підігрів дзеркал
- передні протитуманні ліхтарі
- задні протитуманні ліхтарі
- ліхтар заднього ходу
- резерв
- електроживлення після замку запалювання
- електроживлення на клемі 17
- клапани диференціалів та фара освітлення зчіпки
- електроживлення тахографа
- електроживлення покажчиків
- контрольні індикатори
- контрольні індикатори
- підсвічування
- ближнє світло лівого борту
- ближнє світло правого борту
- дальнє світло лівого борту
- денний ходовий вогонь
- габаритні вогні лівого борту причепа/ напівпричепа
- габаритні вогні правого борту причепа/ напівпричепа
- дальнє світло правого борту
- габаритні вогні лівого борту тягача
- осушувач повітря пневмо системи
- габаритні вогні правого борту тягача
- стоп сигнал тягача
- стоп сигнал причепа/ напівпричепа
- електро факельний пристрій
- резерв
- вентилятор обігрівача
- додаткова розетка
- акустична система
- внутрішнє освітлення
- системи електронного керування
Звісно, це далеко не всі варіанти блоків та їх призначення, які використовували у МАЗах. А лише найчастіше зустрічаються.
