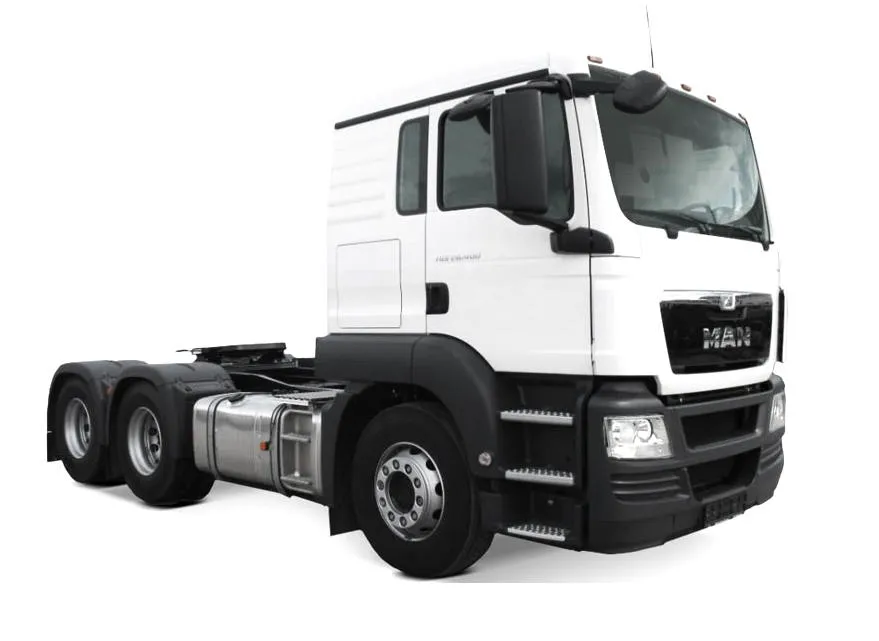

MAN TGA — серия крупнотоннажных грузовых автомобилей, выпускавшаяся с 2000 по 2011 год. В этой статье вы узнаете всё о блоках предохранителей и реле MAN TGA: схемы расположения элементов, подробные фотографии блоков, их модификации и точное местонахождение в кабине. Отдельно разберём, какой предохранитель отвечает за прикуриватель и как его заменить. Актуальная информация поможет быстро найти и устранить неисправность в электросистеме вашего грузовика.
Количество предохранителей и реле в блоках и их назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего МАН ТГА. Сверяйте информацию со своими схемами на крышке блока.
Блок предохранителей и реле
Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира. Для доступа надо вывинтить крепежные винты (5) против часовой стрелки до упора.
Сам блок будет выглядеть примерно вот так.
Схема с крышки блока
| № | A | Описание |
|---|---|---|
| 1 | 10 | F118 предохранитель правого заднего габарита и стояночного освещения справа, (электросхема) |
| 2 | 10 | F117 предохранитель левого заднего габарита и стояночного освещения слева, |
| 3 | 5 | F125 предохранитель подсветки приборной панели, тумблеров, подсветка клавиш выключения, |
| 4 | 10 | F375 (клемма 15) предохранитель кабины внешний, |
| 5 | 7.5 | F372 предохранитель питания управляющего процессора автомобиля (15 клемма), |
| 6 | 15 | F164 предохранитель питания блока управления ECAS (15 клемма), (электросхема) |
| 7 | 25 | F243 предохранитель питания центрального бортового компьютера – постоянное питание, не через замок зажигания, |
| 8 | пусто, резервный | |
| 9 | 10 | F412 питание тахоспидографа и указателей приборной панели,(30 клемма), (электросхема) |
| 10 | 10 | F152 питание тормоза замедлителя (15 клемма), |
| 11 | 5 | F399 предохранитель зарядки, питание возбуждения генератора (15 клемма) (электросхема) |
| 12 | 5 | F236 питание блока EDC (15 клемма), (электросхемы – EDC 7 C32,-EDC 7 D2840,-EDC 6.1) |
| 13 | 10 | F398 питание тахоспидографа и указателей приборной панели,(15 клемма), (электросхема) |
| 14 | 10 | F128 питание потребителей (постоянное напряжение), |
| 15 | 25 | F244 питание центрального бортового компьютера (30-1 клемма), |
| 16 | 25 | F245 питание центрального бортового компьютера (30-2 клемма), |
| 17 | 10 | F371 питание управляющего процессора автомобиля (30 клемма), |
| 18 | 10 | F376 предохранитель кабины для потребителей (15 клемма), |
| 19 | 20 | F246 питание центрального бортового компьютера (15 клемма), |
| 20 | 10 | F314 предохранитель прожектора заднего хода, |
| 21 | 10 | F112 питание стеклоочестителя и стеклоомывателя ветрового стекла,(электросхема) |
| 22 | 10 | F374 питание тормоза замедлителя (30 клемма), |
| 23 | 40 | F106 питание электрофакельного устройства, |
| 24 | 15 | F161 питание системы EBS/ABS – ограничительный клапан тормозного привода, |
| 25 | 40 | F160 питание системы EBS/ABS прицеп, |
| 26 | 5 | F162 питание управления EBS/ABS, |
| 27 | 10 | F366 питание ECAM/ECAS (15 клемма),(электросхема) |
| 28 | 20 | F397 питание штатной печки и кондиционера |
| 29 | резерв | |
| 30 | резерв | |
| 31 | резерв | |
| 32 | резерв | |
| 33 | резерв | |
| 34 | резерв | |
| 35 | резерв | |
| 36 | резерв | |
| 37 | перемычка, | |
| 38 | инструмент | |
| 39 | К116 реле стояночного света и задних габаритных огней,(электросхема) | |
| 40 | К106 интегральное реле стеклоочестителя,(электросхема) | |
| 41 | К102 реле электрофакельного устройства, | |
| 42 | К171 реле потребителей (15 клемма), |
Предохранитель отвечающий за прикуриватель находится на дополнительной левой секции. Смотрите свою схему.
Дополнительный блок
Рядом с аккумулятором могут устанавливаться дополнительные предохранители отвечающие за работу приборов с постоянным источником питания и прочие приборы.
Частые вопросы: предохранители и реле Ман ТГА
Где находится блок предохранителей на Ман ТГА?
Где искать блоки на Ман ТГА: F125 предохранитель подсветки приборной панели, тумблеров, подсветка клавиш выключения; F375 (клемма 15) предохранитель кабины внешний; F412 питание тахоспидографа и указателей приборной панели,(30 клемма), (электросхема); F398 питание тахоспидографа и указателей приборной панели,(15 клемма), (электросхема). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ман ТГА?
Найдите позицию прикуривателя в таблице на странице Ман ТГА (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за стеклоочистители на Ман ТГА?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ман ТГА?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ман ТГА?
Схема и таблица предохранителей Ман ТГА — на этой странице: Блок предохранителей и реле, Дополнительный блок. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ман ТГА?
На Ман ТГА обычно два блока: салонный и подкапотный, как указано в разделе «Блок предохранителей и реле». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Ман ТГА?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ман ТГА и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ман ТГА?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
