Lexus RX300 другого покоління випускався у 2003, 2004, 2005, 2006, 2007, 2008 та 2009 роках з позначенням XU30 з двигунами 1MZ-FE 3,0 л – RX300, 3MZ-FE 3,3 л – RX330 та 2GR-FE 3,5 л – RX350. За цей час модель пройшла рестайлінг. У цій публікації ми представимо опис запобіжників та реле Lexus RX 300 330 350 другого покоління зі схемами монтажних блоків та їх розташуванням. Окремо позначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних і залежить від року випуску, регіону постачання та рівня електрообладнання вашого автомобіля.
Блоки в салоні

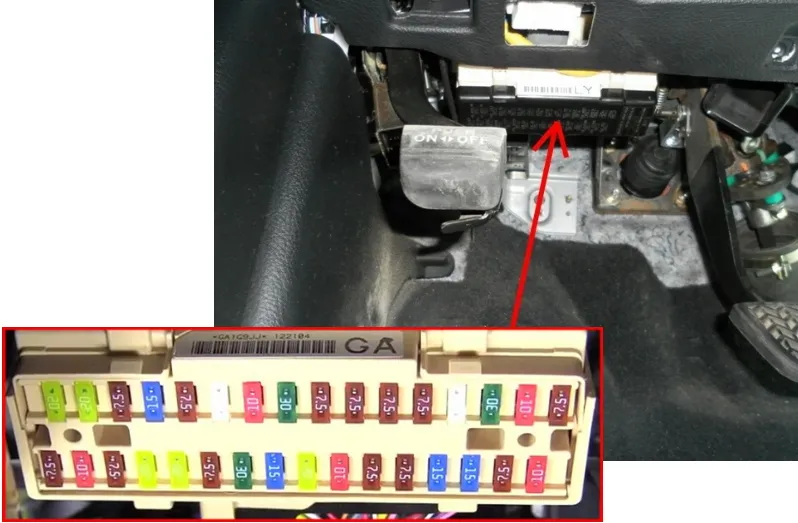

У салоні монтажний блок розташований з лівої сторони, під панеллю приладів. Для доступу до нього зніміть захисну кришку.
Запобіжники
| № | A | Призначення |
|---|---|---|
| 35 | 20 | RR DOOR RH – Підйом заднього правого вікна |
| 36 | 20 | RR DOOR LH – Підйом заднього лівого вікна |
| 37 | 7.5 | FUEL OPN – Кришка лючка паливного бака |
| 38 | 15 | FR FOG – Передні протитуманні фари |
| 39 | 7.5 | OBD – Діагностичний роз'єм |
| 40 | 25 | FR DEF – Склоочисник, запобіжник: «MIR HTR» |
| 41 | 10 | STOP – Габаритні вогні, додатковий стоп-сигнал, ABS, система стабілізації автомобіля, протибуксувальна система, підсилювач гальм, електроніка двигуна, пневмопідвіска, блокування селектора КПП, блок несправності ламп |
| 42 | 30 | TI&TE – Регулювання рульової колонки |
| 43 | 7.5 | Не використовується |
| 44 | 7.5 | AM1 – Стартер |
| 45 | 7.5 | RR FOG – Задній протитуманний ліхтар |
| 46 | 7.5 | AIR SUS – Пневмопідвіска |
| 47 | 25 | DOOR NO. 2 – Мультиплексний блок |
| 48 | 30 | S/ROOF – Люк |
| 49 | 10 | TAIL – Передні протитуманні фари, підсвічування комбінації приладів, підсвічування панелі приладів, габаритні вогні, підсвічування номерного знака, роз'єм причепа |
| 50 | 7.5 | PANEL – підсвічування панелі приладів, аудіосистема, підсвічування відділення в підлокітнику, розетка, блок управління АКПП, омивач фар, блок управління пневмопідвіскою, підігрів сидінь, двері багажника, кнопки на кермі, пульт управління воротами гаража |
| 51 | 7.5 | ECU-IG NO. 1 – Система Lexus Link, блок управління дзеркалами, люк, мультиплексний блок, дисплей навігації, блокування селектора КПП, пам'ять водія, склоочисник лобового скла, блок управління АКПП, підігрів сидінь, регулювання рульової колонки, двері багажника, блок управління пневмопідвіскою, система стабілізації автомобіля, протибуксувальна система |
| 52 | 10 | ECU-IG NO. 2 – Автоматичний коректор фар, система стабілізації автомобіля, омивач фар, адаптивна система освітлення, динамічний круїз-контроль |
| 53 | 7.5 | HEATER – Вентилятор охолодження, кондиціонер, обігрів заднього скла, вимикач запалювання, склоочисник лобового скла |
| 54 | 20 | WASHER – Омивач скла |
| 55 | 20 | SEAT HTR – Підігрів сидінь |
| 56 | 7.5 | GAUGE NO. 1 – лампи заднього ходу, підсвічування комбінації приладів, підсвічування комбінації приладів, підсвічування панелі приладів, аварійна сигналізація, індикатор непристебнутого ременя, розетка, електроніка двигуна, блок несправності ламп |
| 57 | 30 | FR WIP – Склоочисник лобового скла |
| 58 | 15 | RR WIP – Склоочисник заднього скла |
| 59 | 20 | INJ – Електроніка двигуна |
| 60 | 10 | IGN – Стоп-сигнал, SRS (подушки безпеки), електроніка двигуна, блок управління системою визначення маси переднього пасажира |
| 61 | 7.5 | GAUGE NO. 2 – Комбінація приладів |
| 62 | 7.5 | ECU-ACC – Навігація, блок управління дзеркалами, блокування селектора КПП, мультиплексний блок |
| 63 | 15 | CIG – Прикурювач, розетка |
| 64 | 15 | PWR OUTLET NO. 1 – Розетка |
| 65 | 7.5 | RADIO NO. 2 – Підсвічування панелі приладів, підсвічування комбінації приладів, навігація, аудіосистема, система Lexus Link |
| 66 | 10 | MIR HTR – Обігрів дзеркал |
| 67 | 30 | P/SEAT – Електропривод сидінь |
| 68 | 30 | PWR – Електросклопідйомники, мультиплексний блок, електропривод дзеркал |
За прикурювач та задню розетку відповідають запобіжники 63 та 64. Ще один запобіжник розташований у блоці під капотом.
Запобіжники 68 на 30A PWR – Електросклопідйомники та 67 на 30A P/SEAT – Електропривод сидінь розташовані окремо у верхній частині блоку.
Реле

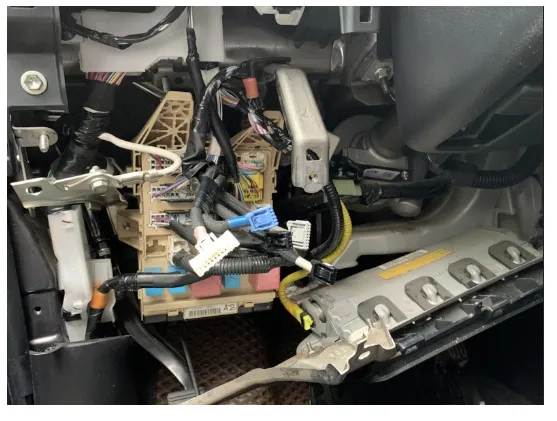

На тильній стороні блоку закріплені кілька релейних елементів.
Позначення
- Протитуманна фара
- Габаритний вогонь
- Допоміжне реле
- Електросклопідйомники
- Запалювання (IG1)
Реле поворотників (81980) встановлене окремо у верхній частині.
Підкапотний простір

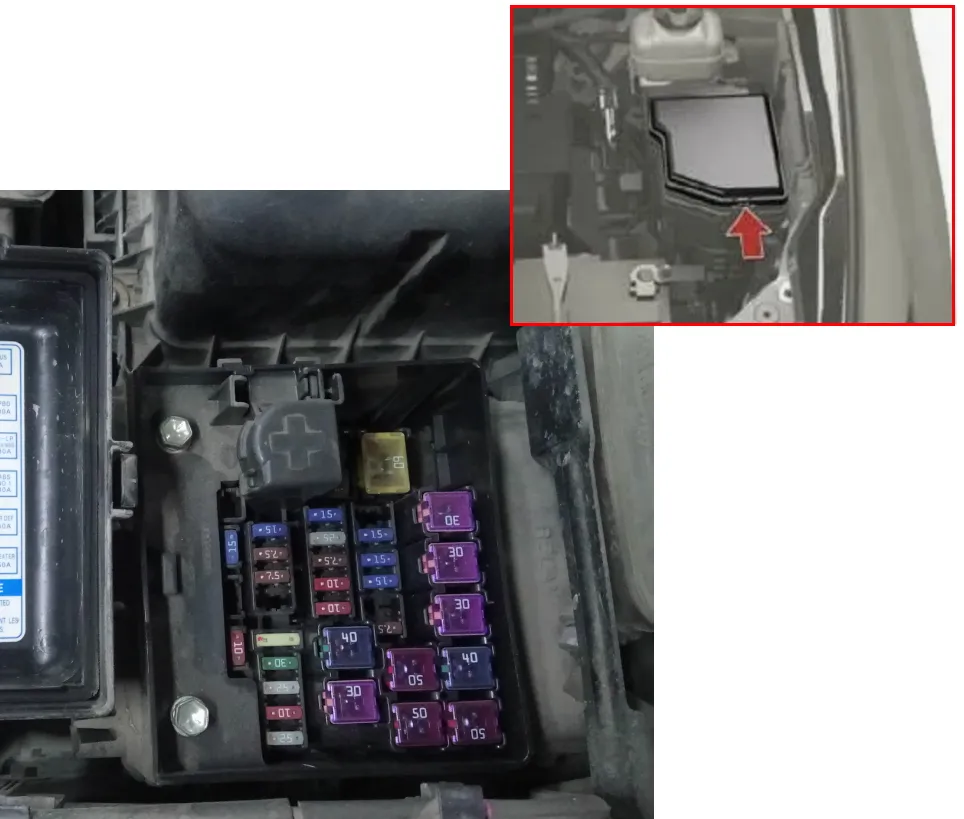

Основний блок запобіжників та реле розташований під капотом з лівої сторони.
Перевіряйте призначення елементів за вашими принциповими схемами на зворотному боці захисної кришки.
Запобіжники
| № | A | Призначення |
|---|---|---|
| 2 | 100 | INP-J/B – Без пневмопідвіски: Запобіжники: «HEATER», «H-LP CLN», «TAIL», «PANEL», «FR FOG», «CIG», «RADIO NO. 2», «ECU-ACC», «PWR OUTLET NO. 1», «GAUGE NO. 1», «ECU-IG NO. 1», «FR WIP», «RR WIP», «WASHER», «SEAT HTR», «ECU-IG NO. 2», «P/SEAT», «PWR», «TI&TE», «RR DOOR LH», «RR DOOR RH», «MPX-B», «AM1», «DOOR NO. 2», «STOP», «OBD», «FUEL OPN», «AIRSUS» (7.5 A), «S/ROOF», «FR DEF» та «RR FOG». |
| 60 | AIRSUS – З пневмопідвіскою: Пневмопідвіска. | |
| 3 | 140 | ALT – Запобіжники: «INP-J/B», «AIRSUS» (60 A), «ABS NO. 1», «ABS NO. 2», «RDI FAN», «RR DEF», «HEATER», «PBD», «H-LP CLN/MSB», «H-LP CLN», «PWR OUTLET NO. 2», «TOWING», «TAIL», «PANEL», «FR FOG», «CIG», «RADIO NO. 2», «ECU-ACC», «PWR OUTLET NO. 1», «GAUGE NO. 1», «ECU-IG NO. 1», «FR WIP», «RR WIP», «WASHER», «HEATER», «SEAT HTR», «ECU-IG NO. 2», «P/SEAT», «PWR», «TI&TE», «RR DOOR LH», «RR DOOR RH», «MPX-B», «AM1», «DOOR NO. 2», «STOP», «OBD», «FUEL OPN», «AIRSUS» (7.5 A), «S/ROOF», «FR DEF» та «RR FOG». |
| 4 | 30 | PBD – Замок дверей багажника |
| 5 | 30 | H-LP CLN/MSB – Омивач фар |
| 6 | 30 | H-LP CLN – Омивач фар |
| 7 | 30 | ABS NO. 1 – ABS, система стабілізації автомобіля, протибуксувальна система, система допомоги при гальмуванні |
| 8 | 40 | RR DEF – Обігрів заднього скла |
| 9 | 50 | HEATER – Кондиціонер, обігрів заднього скла |
| 10 | 7.5 | DRL – Денні ходові вогні |
| 11 | 15 | H-LP L LWR – Ліва фара ближнього світла |
| 12 | 15 | H-LP L UPR – Ліва фара дальнього світла |
| 13 | 15 | H-LP R UPR – Права фара дальнього світла |
| 14 | 20 | PWR OUTLET NO. 2 – Розетка |
| 15 | 30 | TOWING – Освітлення причепа |
| 16 | 50 | ABS NO. 2 – ABS, система стабілізації автомобіля, протибуксувальна система, система допомоги при гальмуванні |
| 17 | 50 | RDI FAN – Вентилятор охолодження |
| 18 | 15 | HAZ – Покажчики повороту |
| 19 | 7.5 | CRT – Аудіосистема |
| 20 | 7.5 | ALT-S – Система зарядки |
| 21 | 10 | ETCS – Електроніка двигуна |
| 22 | 10 | HORN – Звуковий сигнал |
| 23 | 40 | MAIN – Денні ходові вогні, ліва фара, права фара, запобіжники: «H-LP R LWR», «H-LP R UPR», «H-LP L UPR», «H-LP L LWR» та «DRL». |
| 24 | 30 | AM2 – Стартер, запобіжники: «GAUGE NO. 2», «IGN» та «INJ». |
| 25 | 15 | RADIO NO. 1 – Аудіосистема, навігація |
| 26 | 7.5 | ECU-B – Електросклопідйомники, комбінація приладів, кондиціонер, дисплей навігації, люк, електропривод сидінь, регулювання рульової колонки, склоочисник лобового скла, монохромне дзеркало заднього виду, мультиплексний блок, підсвічування панелі приладів, пульт управління воротами гаража, дверні лампи, двері багажника, пам'ять налаштувань водія |
| 27 | 7.5 | DOME – Комбінація приладів, освітлення салону, підсвічування дзеркала вvisor, підсвічування вимикача запалювання, освітлення багажного відділення, підсвічування номерного знака, підсвічування внутрішньої дверної ручки, підсвічування майданчика для ніг, підсвічування порога, дверні лампи |
| 28 | 7.5 | TEL – Система Lexus Link |
| 29 | 30 | AMP – Аудіосистема |
| 30 | 25 | DOOR NO. 1 – Мультиплексний блок |
| 31 | 25 | A/F – Електроніка двигуна |
| 32 | 25 | EFI NO. 1 – Електроніка двигуна, запобіжник: «EFI NO. 2» |
| 33 | 15 | H-LP R LWR – Права фара ближнього світла |
| 34 | 10 | EFI NO. 2 – Електроніка двигуна |
Реле
| № | Розшифровка |
|---|---|
| A | Реле STARTER системи пуску |
| B | Реле HORN звукового сигналу |
| C | Головне реле EFI MAIN системи впорскування / паливний модуль / бензонасос |
| D | Реле AIR SUS пневмопідвіски |
| E | – |
| F | – |
| G | Реле A/F блока електронного управління двигуном |
Деякі додаткові елементи захисту можуть бути встановлені окремо, поза блоками, наприклад: реле центрального замка, реле опалювача тощо.
