Lexus ES 350 5-го покоління випускався в 2006, 2007, 2008, 2009, 2010, 2011, 2012 році з позначенням V40. За цей час модель отримала оновлення. У цьому матеріалі ви зможете знайти інформацію про розташування всіх електронних блоків керування з докладним описом запобіжників і реле Лексус ЕС 350 5 покоління зі схемами блоків, їхніми фотографіями та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Кількість елементів у блоках може відрізнятись від представленого і залежить від року випуску та рівня комплектації.
Зміст
Блоки в кабіні

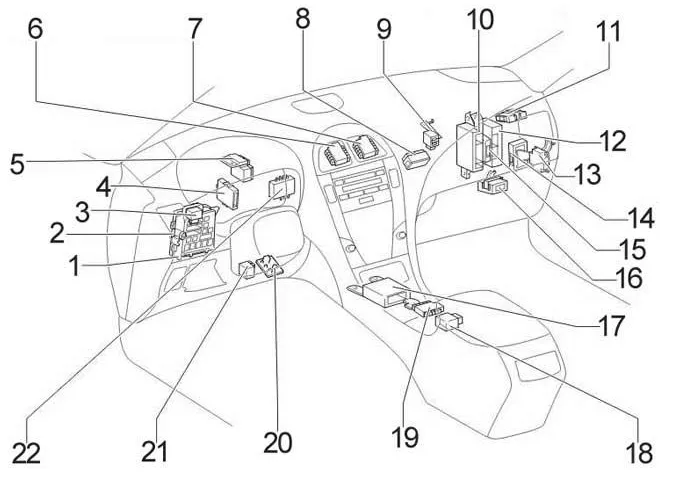

Розташування блоків
| № | Призначення |
|---|---|
| 1 | Блок запобіжників |
| 2 | Блок керування електрообладнанням кузова |
| 3 | Реле покажчиків повороту |
| 4 | Блок керування освітленням (адаптивне освітлення) |
| 5 | Розподільчий блок №3 |
| 6 | Розподільчий блок №1 |
| 7 | Розподільчий блок №2 |
| 8 | Розподільчий блок №4 |
| 9 | Реле склоочисника |
| 10 | Підсилювач кондиціонера |
| 11 | Блок керування зовнішніми дзеркалами |
| 12 | Блок сертифікації |
| 13 | Блок активних подушок двигуна |
| 14 | Блок контролю дистанції |
| 15 | Блок мережевого шлюзу |
| 16 | Блок контролю тиску в шинах |
| 17 | Центральний блок подушок безпеки |
| 18 | Блок блокування селектора коробки передач |
| 19 | Розподільчий блок №5 |
| 20 | Блок блокування керма |
| 21 | Блок управління рульової колонки |
| 22 | Блок ID |
Блок запобіжників
У салоні автомобіля блок із запобіжниками встановлено зліва під панеллю приладів. Для доступу треба прибрати захисну кришку.
Звіряйте призначення елементів зі своєю схемою на захисній кришці блоків.
| № | A | Опис |
|---|---|---|
| 1 | 25 | RR DOOR RH - Задній правий скло підйомник |
| 2 | 25 | RR DOOR LH - Задній лівий скло підйомник |
| 3 | 7,5 | FUEL OPN - Лючок бензобака |
| 4 | 15 | FR FOG - Переднє протитуманне світло |
| 5 | 7,5 | OBD - Діагностичний роз'єм |
| 6 | 7,5 | ECU-B NO.2 - Склопідйомники |
| 7 | 10 | STOP - Лампи стоп-сигналу, додатковий стоп-сигнал, блокування селектора коробки передач, система впорскування пального, блок керування електроустаткуванням кузова, ABS, система стабілізації автомобіля, трекшн контроль, система допомоги під час гальмування, система керування дросельною заслінкою |
| 8 | 30 | TI&TE - Похиле та телескопічне рульове керування |
| Резерв | ||
| 9 | 7,5 | AM1 - Система впорскування палива |
| 10 | 7,5 | A/C - Кондиціонер |
| 11 | 25 | PWR - Скляні підйомники |
| 12 | 25 | DOOR NO.2 - Блок керування електрообладнанням кузова |
| 13 | 30 | S/ROOF - Люк |
| 14 | 15 | TAIL - Габаритне світло, освітлення номерного знака, лампи заднього ходу, передні покажчики повороту, блок керування електрообладнанням кузова |
| 15 | 7,5 | PANEL - Навігація, підігрів сидінь, аварійна сигналізація, кондиціонер, аудіосистема, годинник, освітлення бардачка, система стабілізації автомобіля, трекшн контроль, підсвічування панелі приладів, перемикачі на кермі |
| 16 | 10 | ECU IG NO.1 - Блок керування електрообладнанням кузова, склоочисник та омивач, люк, система контролю тиску в шинах, вентилятор системи охолодження, навігація, внутрішнє дзеркало з автоматичним затемненням |
| 17 | 7,5 | ECU IG NO.2 - ABS, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні, блокування селектора коробки передач, автоматична коробка передач, круїз-контроль |
| 18 | 10 | A/C NO.2 - Кондиціонер, обігрів заднього скла |
| 19 | 10 | WASH - Склоочисник та омивач |
| 20 | 20 | S-HTR - Підігрів сидінь |
| 21 | 10 | GAUGE NO.1 - Аварійна сигналізація, лампи заднього ходу, система впорскування палива, система зарядки акумуляторної батареї |
| 22 | 25 | WIP - Склоочисник та омивач |
| 23 | 7,5 | H-LP LVL - Електро коректор фар |
| 24 | 15 | INJ - Система впорскування палива, система запуску |
| 25 | 10 | IGN - Система впорскування палива, протиугінна система, подушки безпеки, система блокування керма, система класифікації переднього пасажира, система управління дросельною заслінкою, система безключового доступу |
| 26 | 7,5 | GAUGE NO.2 - Комбінація приладів, годинник, мульти-інформаційний дисплей |
| 27 | 7,5 | ECU-ACC - Годинник, блокування селектора коробки передач, блок керування електрообладнанням кузова, дзеркала з електроприводом, система безключового доступу |
| 28 | 20 | CIG - Прикурювач |
| 29 | 20 | PWR OUTLET- Розетка |
| 30 | 7,5 | РАДІО НОМЕР 2 - Аудіосистема, навігація |
| 31 | 10 | MIR HTR - Дзеркала з підігрівом |
За прикурювач і задню розетку відповідають запобіжники 28 і 29 на 20А.
Запобіжники 32 на 30А POWER - Склопідіймачі та 33 на 30А P/SEAT - Сидіння з електроприводом розташовані окремо у верхній частині блока.
Реле
Зі зворотного боку блоку кріпиться кілька елементів реле.
| № | Позначення |
|---|---|
| R1 | Протитуманне світло |
| R2 | Габаритне світло |
| R3 | Допоміжне реле |
| R4 | Склопідйомники |
| R5 | Запалювання (IG1) |

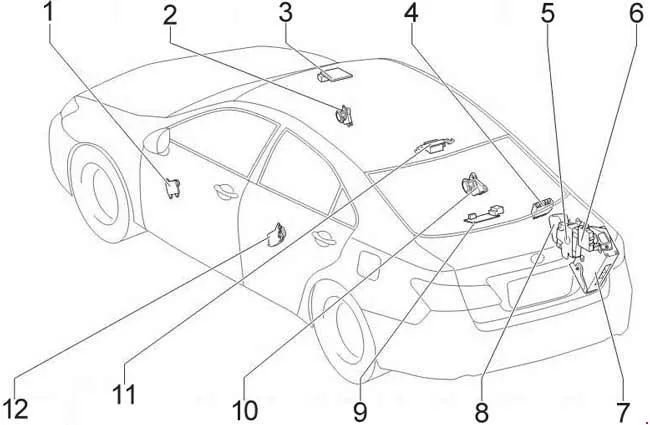

Додаткові елементи
| № | Позначення |
|---|---|
| 1 | Блок керування склопідйомником (передній лівий) |
| 2 | Блок керування склопідйомником (передній правий) |
| 3 | Блок керування люком |
| 4 | Розподільчий блок №6 |
| 5 | Блок управління ременями безпеки |
| 6 | Блок керування кліренсом |
| 7 | Аудіо підсилювач |
| 8 | Ресивер центрального замка |
| 9 | Реле задньої шторки |
| 10 | Блок керування склопідйомником (задній правий) |
| 11 | Антена та ресивер системи контролю тиску в шинах |
| 12 | Блок керування склопідйомником (задній лівий) |
Блоки під капотом

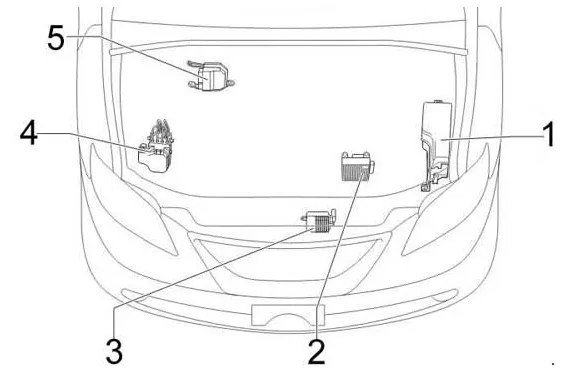

Розташування блоків
| № | Призначення |
|---|---|
| 1 | Блок запобіжників і реле |
| 2 | Блок керування коробкою передач |
| 3 | Блок керування вентилятором |
| 4 | Блок курсової стійкості |
| 5 | Блок керування двигуном |

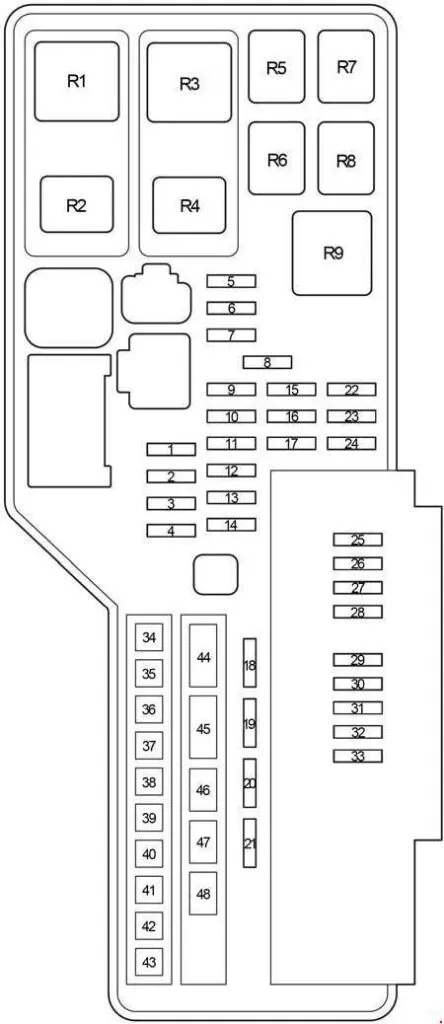

Блок запобіжників і реле
За капотом, основний блок із запобіжниками і реле розташований з лівого боку, так само закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 10 | ALT-CDS - Генератор |
| 2 | 10 | RR FOG - Заднє протитуманне світло |
| 3 | - | |
| 4 | - | |
| 5 | 7,5 | AM2 - Система запуску |
| 6 | 7,5 | ALT-S - Система заряджання |
| 7 | 10 | Mayday |
| 8 | - | |
| 9 | 15 | A/C CTRL PNL - Кондиціонер |
| 10 | 10 | E-ACM - Активні подушки двигуна |
| 11 | 10 | ETCS - Система керування дросельною заслінкою |
| 12 | 15 | HAZ - Покажчики повороту (аварійна сигналізація) |
| 13 | 20 | IG2 - Система багатоточкового впорскування палива /система послідовного багатоточкового впорскування палива, запобіжники: "GAUGE NO.2", "IGN" |
| 14 | 20 | STR LOCK - Система блокування керма |
| 15 | 10 | DOME - Освітлення салону, комбінація приладів, підсвічування косметичного дзеркала |
| 16 | 10 | ECU-B NO.1 - ECU powers |
| 17 | 15 | RADIO NO.1 - Аудіо система |
| 18 | 25 | DOOR NO.1 - Центральний замок |
| 19 | 30 | AMP2 - Аудіо система |
| 20 | 30 | AMP - Аудіо система |
| 21 | 30 | EFI MAIN Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, блок керування електрообладнанням кузова, запобіжники: "EFI NO.2", "EFI NO.3" |
| 22 | - | |
| 23 | 10 | EFI NO.3 - Система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива |
| 24 | 15 | EFI NO.2 - Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 25 | 7,5 | S-HORN - Звуковий сигнал (протиугінна система) |
| 26 | 20 | A/F - Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 27 | 10 | MPX-B - Комбінація приладів |
| 28 | 10 | EFI NO.1 - Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, блок керування електрообладнанням кузова |
| 29 | 10 | HORN - Звуковий сигнал |
| 30 | 15 | H-LP (RL) - Ближнє праве світло |
| 31 | 15 | H-LP (LL) - Ближнє ліве світло |
| 32 | 15 | H-LP (RH) - Дальнє праве світло |
| 33 | 15 | H-LP (LH) - Дальнє ліве світло |
| 34 | 50 | HTR - Кондиціонер |
| 35 | 50 | ABS NO.1 - ABS, система стабілізації автомобіля |
| 36 | 50 | FAN MAIN - Вентилятор системи охолодження |
| 37 | 30 | ABS NO.2 - ABS, система стабілізації автомобіля |
| 38 | 50 | RR DEF - обігрів заднього скла |
| 39 | 30 | P-P / SEAT - Сидіння з електроприводом |
| 40 | 30 | H-LP CLN - Омивач фар |
| 41 | - | |
| 42 | - | |
| 43 | 30 | PSB - Ремені безпеки з превентивною функцією |
| 44 | 120 | ALT - Запобіжники: «PSB», «H-LP CLN», «P-P/SEAT», «RR DEF», «ABS NO.2», «FAN MAIN», «ABS NO.1», «HTR», «RR FOG», «RR DOOR RH», «RR DOOR LH», «FUEL OPN», «FR FOG», «OBD», «STOP», «TI & TE», «A/C», «PWR», «DOOR NO.2», «S/ROOF», «GAUGE NO.2», «POWER», «P/SEAT» |
| 45 | - | |
| 46 | - | |
| 47 | - | |
| 48 | 30 | ST - Система запуску |
| Реле | ||
| R1 | VSC No.2 - Система стабілізації автомобіля | |
| R2 | VSC No.1 - Система стабілізації автомобіля | |
| R3 | Вентилятор системи охолодження | |
| R4 | Лампи стоп-сигналу або заднє протитуманне світло | |
| R5 | Стартер (ST) | |
| R6 | Запалювання (IG2) | |
| R7 | Муфта компресора кондиціонера (A/C) | |
| R8 | Стартер (ST CUT) | |
| R9 | Обігрів заднього скла | |
Окремо, поза блоком можуть встановлюватися додаткові реле вентиляторів охолодження.
