Самоскид Камаз 65115 випускали з 1995 року з різними двигунами класу Євро-3, Євро-4. У цій статті ви знайдете опис запобіжників і реле Камаз 65115 класу Євро 3 і Євро 4, а також для всіх схожих моделей Камаз 5320, 65117, 6520 тощо за рівнем викидів, зі схемами блоків, місцями їх розташування і фотографіями.

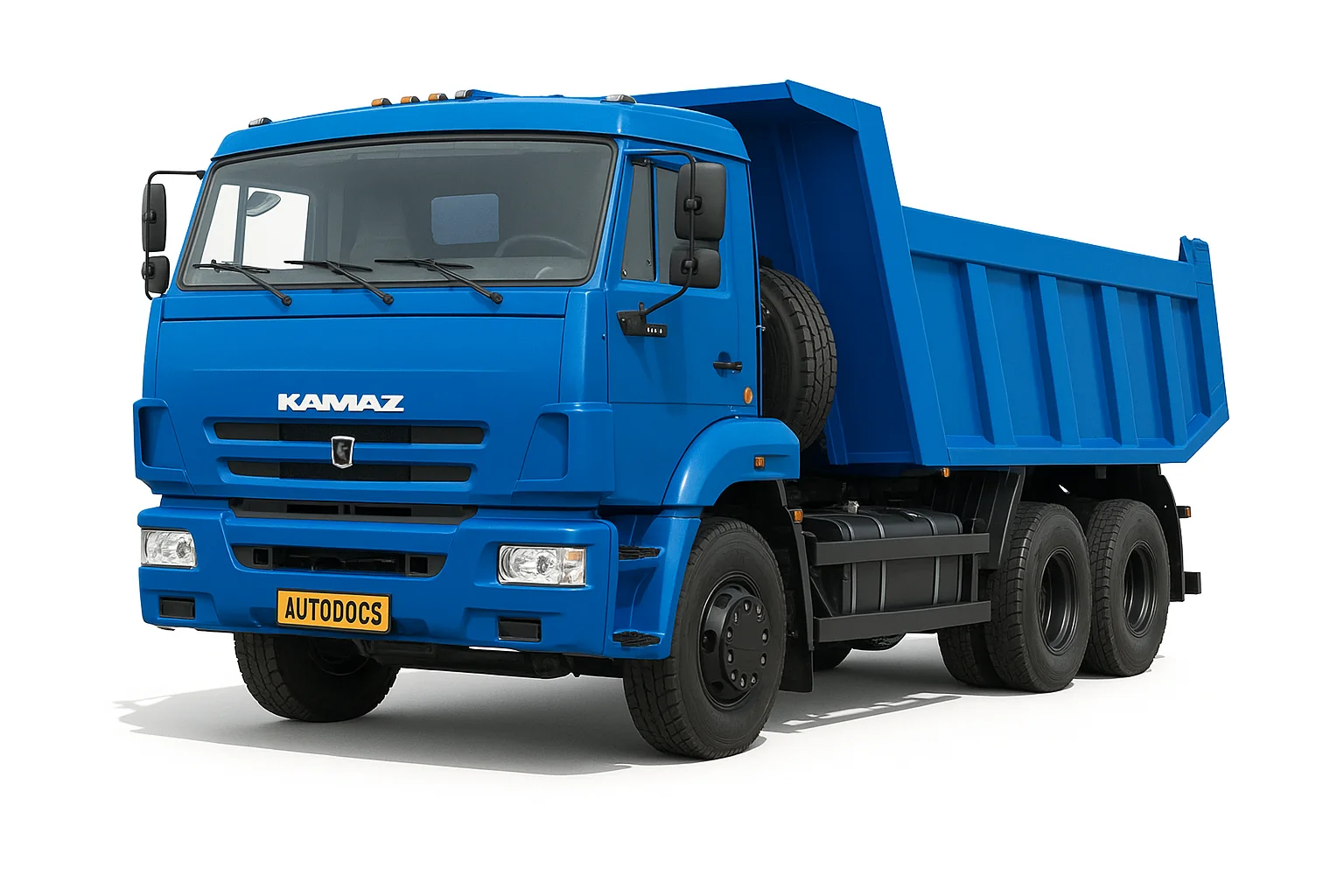

Камаз 65115

Призначення запобіжників і реле може відрізнятися від представленого і залежить від року випуску, двигуна і рівня електричного оснащення Вашого автомобіля.

Не підходять схеми?

[опис для моделей Камаз класу Євро 5]

Схема розташування

Варіант 1

Загальна схема Камаз 65115
Загальна схема розташування блоків

Опис
1 Блок реле за панеллю вимикачів
2 Блок запобіжників (F2, F3, F4, F6)
3 Другий блок реле
4 Запобіжник F1
5 Реле стартера
6 Сигнальне реле
7 Реле склоочисника
8 Реле - переривник покажчиків повороту

Варіант 2

Схема салону Камаз 65115

Опис
1 Блок реле за панеллю вимикачів
2 блок запобіжників (F3, F7, F6)
3 електронний блок керування електрообладнанням
4 запобіжник F1
5 реле звукового сигналу
6 реле ввімкнення фари зчіпки
7 реле стартера
8 сигнальне реле

Блок реле за панеллю вимикачів

Блок реле за панеллю Камаз 65115

Схема блоку реле за панеллю Камаз 65115
Схема

Варіант 1 (Євро 3)

Призначення
1 Реле АБС
2 Реле блокування стартера
3 Реле гальмування
4 Реле зчеплення / Реле стоянкового гальма
5 Реле підігріву палива
6 Реле ЕФУ
7 Реле денних ходових вогнів
8 Реле датчика зупинки платформи
9 Реле заднього протитуманного ліхтаря
10 Реле масло віддільника

Варіант 2 (Євро 4)

Призначення
1 реле підігріву палива
2 реле ЕФУ
3 реле денних ходових вогнів
4 реле датчика зупинки платформи
5 реле заднього протитуманного ліхтаря
6 реле масловіддільника
7 реле електронної системи керування двигуном

Варіант 3 (Євро 5 і 6)

Схема для Камаз 65115 Євро 5 і 6
Схема

Призначення
1 реле системи керування двигуном
2 реле підігріву палива
3 реле ввімкнення приладів і стартера
4 реле ввімкнення акумуляторної батареї
5 реле керування живленням після замка вимикача приладів і стартера
6 Розеткове реле 12В
7 реле лінії підігріву від бака до насоса, що підігрівається
8 реле отопителя
9 реле вимкнення радіоприймача
10 реле зупинки склоочисника

Блок запобіжників

Фото структурної схеми Камаз 65115
Фото — схема

Загальне позначення
ряд F2
1 Резерв
2 Ближнє світло праве, коректор
3 Ближнє світло ліве
4 Задній протитуманний ліхтар
5 Дальнє світло праве, контрольна лампа дальнього світла
6 Дальнє світло ліве
7 Резерв
8 Габарит правий, підсвічування приладів
9 Габарит лівий
10 Протитуманні фари
11 Центральний перемикач світла, прожектор
12 Маяки
13 Спальне місце, підкапотна лампа, ліхтарі автопоїзда
ряд F3
1 Блокування коліс, радіоприймач
2 Сигналізатор витоку газу (на газових автомобілях)
3 Коробка відбору потужності, денні ходові вогні, лебідка
4 Електромагнітна муфта охолодження двигуна, ліхтарі заднього ходу
5 Обмотка реле вимикача маси
6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7 Обмотка збудження генератора, підкачування шин
8 Плафони, підсвічування речового ящика, живлення комбінації приладів
9 Розетка світильника підвісного, електродвигуни обігрівача
10 Звукові сигнали, "+" розетки причепа, сигнали гальмування
11 Вентилятор вентиляції водія
12 Підйом стекол
13 Обігрів дзеркал, підігрів сидінь
ряд F4
1 Резерв
2 Електронний спідометр, електронний тахометр
3 АБС тягача
4 АБС причепа
5 Прилади, електронний спідометр, електронний тахометр
6 АБС тягача, реле (клапан) моторного гальма
7 АБС причепа
8 Датчик рівня газу (на газових автомобілях)
9 Живлення склоочисника
10 Живлення блоку системи керування двигуном
11 Електро факельний пристрій
12 Резерв
13 Резерв
ряд F6 (для двигунів КАМАЗ)
1 Блок керування двигуном
2 Блок керування двигуном
3 Роз'єм діагностики
Реле гальмування
4 Контрольні лампи
5 Контрольні лампи
6 Блок керування пневмо підвіскою
7 Насос сечовини
8 Насос сечовини
Датчик NOх
9 Резерв
10 Резерв
11 Блок управління АКПП
12 Сигнал гальмування ретардером
13 Блок управління АКПП
ряд F6 (для двигунів CUMMINS)
1 Блок керування двигуном
2 Блок керування двигуном
3 Роз'єм діагностики
4 Резерв
5 Блок керування пневмо підвіскою
6 Блок керування пневмо підвіскою
7 Насос дозуючий
8 Реле ліній підігріву сечовини
Насос дозуючий
9 Резерв
10 Датчик NOх
11 Блок управління АКПП
12 АКПП, сигнал гальмування ретардером
13 Блок керування АКПП

Звіряйте призначення запобіжників і реле зі своїми схемами на зворотному боці кришки.

Опис запобіжників Камаз 65115

Другий блок реле

Схема додаткового блоку реле Камаз 65115
Схема

Позначення
1 реле керування живленням після замка вимикача приладів і стартера
2 реле вимикача приладів і стартера
3 реле ввімкнення акумуляторної батареї
4 реле сигналів гальмування
5 реле заднього ходу
6 реле звукового сигналу
7 реле ближнього світла
8 реле дальнього світла
9 реле задніх протитуманних фар
10 реле протитуманних фар
11 реле габаритних вогнів

Запобіжник F1

F1 запобіжник схема Камаз 65115
Схема

Опис
1 живлення
2 радіообладнання
3 джгут проводів ланцюга ЕФУ
4 на блок запобіжників F2
5 кабель осушувача
6 вимикач приладів і стартера
7 реле стартера
8 на блок запобіжника F3 після вимикача приладів і стартера
9 на блок запобіжника F3 до вимикача приладів і стартера
10 запобіжник 60 А
11 запобіжник 30 А

Запобіжники під капотом

Блок силових запобіжників може бути встановлений на панелі передка кабіни.

Блок під капотом Камаз 65115

F5 Камаз 65115
Схема

Позначення
1 до блоку запобіжників F4
2 запобіжник F5
3 перемичка
4 провід "Генератор - запобіжник"
5 провід "Акумуляторна батарея - запобіжник"
6 провід запобіжників
7 до блоку запобіжників F1
8 провід запобіжників
