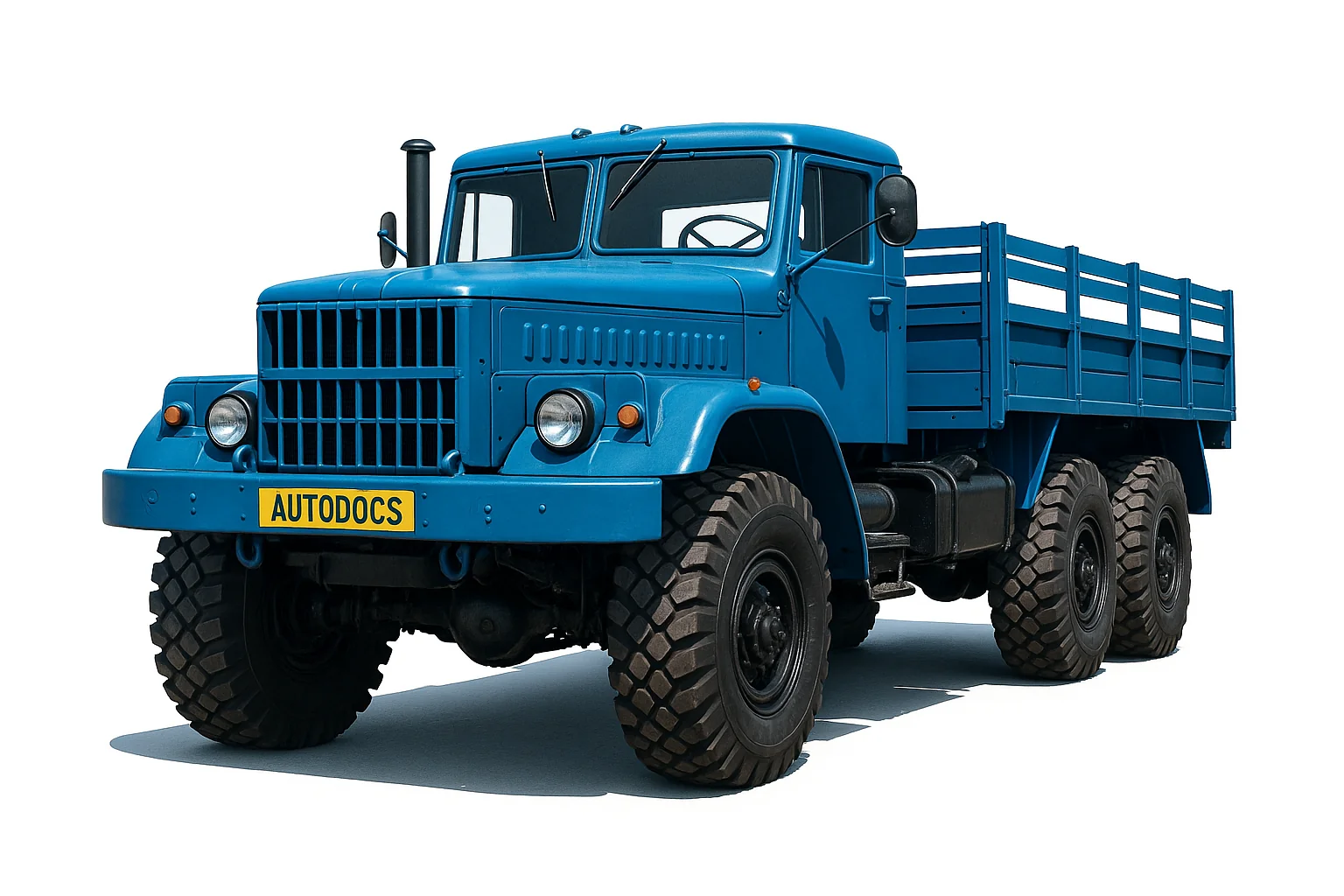

КрАЗ – вантажний автомобіль як цивільного, так і спеціального призначення, який виробляється з різними оновленнями з 1945 року по теперішній час. У даному матеріалі ви знайдете електросхему КРАЗ з позначенням елементів та описом запобіжників і реле Краз 250 255 260, що випускалися з 1970 по 1994 рік.
Розташування блоків та призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня оснащення.
Електросхема
Загальна схема
Опис
11.3702010 Реле-регулятор 11.3702
11.3704000 Вимикач нагрівача палива та ЕФП
11.3741 Електромагнітний паливний клапан електрофакельного пристрою
11.3747010 Реле
111.3740000 Факельна свічка електрофакельного пристрою
1112.5208000 Омивач з електричним приводом
12.3741000 Термореле
12.3802010 Спідометр електричний
123.3803010 Лампа сигнальна увімкнення демультиплікатора, лампа контрольна вимкнення паливного клапана електрофакельного пристрою
214Б-3724057-01 Провід двигун-рама
250-3715020 Розетка переносної лампи 47К
250-3724012 Джгут проводів освітлення по шасі
250-3724035 Джгут проводів освітлення основний
250-3724055 Джгут проводів приладів КРАЗ 260
250-3724160 Джгут проводів пускового підігрівача по шасі
250-3724162 Джгут проводів пускового підігрівача основний
250-3724176 Джгут проводів електро склоочисника
250-7904010 Конденсатор прохідний КБП-Ф
255Л-7901010 Радіоприймач А-327
255Л-7903010 Антена АР-105
255Л-7909020-10 Гучномовець ГРА-24
260-3703011 Акумуляторна батарея 6СТ-190ТРН
260-3724010 Джгут проводів основний
260-3724030-11 Джгут проводів по лонжерону
260-3724040 Джгут проводів задніх ліхтарів правий
260-3724041 Джгут проводів задніх ліхтарів лівий
260-3724050-10 Джгут проводів освітлення додатковий
260-3724060-01 Провід від акумуляторної батареї до реле стартера
260-3724062-01 Провід від акумуляторної батареї до вимикача ""маси""
260-3724064-01 Провід "маси" кабіна-рама
260-3724072 Провід від котушки запалювання до свічки
260-3724252-01 Провід від акумуляторної батареї до розетки зовнішнього запуску
260-3724253-01 Провід ""маси"" розетки зовнішнього запуску
260-3724260 Джгут проводів ""маси"" правий
260-3724261-10 Джгут проводів ""маси"" лівий
260-3724265 Джгут проводів термостата
260-3724268 Джгут проводів двигуна КРАЗ 260
260-3724275 Провід від акумуляторної батареї до амперметра
260-7905010 Джгут проводів генератора
260-7905012 Джгут проводів електроспідометра
260-7905015 Джгут проводів вентилятора обдування водія
260-7905024 Джгут проводів електродвигунів опалювача
2602.3730010 Електродвигун відцентрового паливопідкачувального насоса
34.5205010 Склоочисник електричний
А24-2 Лампа
АП171-3811010 Амперметр КРАЗ 260
БМ146-3806600-А Датчик покажчика рівня палива
ВК318Б-3704000 Вимикач "маси"
ВК343-3709000-01.08 Вимикач плафона кабіни
ВК343-3709000-01.12 Вимикач електродвигуна вентилятора водія
ВК343-3709000-01.14 Вимикач електромагнітного клапана міжосьового диференціала
ВК343-3709000-01.17 Вимикач електромагнітного клапана перемикання передач роздавальної коробки
ВК353-3704000 Вимикач стартера
ВК354-3704000 Вимикач передпускового підігрівача
ВК362-3709000-10.17 Вимикач електромагнітного клапана між колісного диференціала
ВК416-3709000-Б Вимикач освітлення щитка приладів з реостатом
ВК418-3716000 Вимикач блокування міжосьового диференціала
ВК422-3709000-01 Вимикач аварійної світлової сигналізації
Г288-3701000 Генератор Г288 у зборі
КТ-127-375000 Контактор пускового підігрівача
ЛВ-211-3714329 Патрони ламп освітлення приладів
ЛВ-2П-3714000-А2 Ліхтар освітлення речового ящика
МД-216-3810500 Повітряний манометр
МД-232-3810500 Манометр підкачування шин
ММ-111Б-3810600 Датчик аварійний тиску масла турбокомпресора
ММ124Б-3810600 Датчик сигналізації зниження тиску повітря ММ124Б
ММ125-3810600 Датчик пневматичний сигналу гальмування ММ125
ММ370-3829010 Датчик тиску масла двигуна
МЕ205-3730000 Електродвигун вентилятора водія
МЕ226В-3730000-Г Електродвигун обігрівача
МЕ252 Електродвигун передпускового підігрівача
МЕ307-3730010 Датчик електроспідометра КРАЗ 260
П145-3726000 Комбінований перемикач світла та покажчиків повороту
П147-3709000-01.03 Перемикач фар протитуманних і ближнього світла
П147-3709000-02.13 Перемикач датчиків покажчика рівня палива
П147-3709000-02.17 Перемикач датчиків тиску оливи двигуна та турбіни
П147-3709000-04.11 Перемикач режимів електродвигунів обігрівача
П147-3709000-04.17 Перемикач електродвигуна відцентрового насоса
П147-3709000-04.18 Перемикач електроклапана відбору потужності
П147-3709000-06.16 Перемикач ліхтарів автопоїзда та поворотної фари
П147-3709000-09.09 Перемикач електросклоочисника
П150-3709000-14.10 Перемикач електросклоомивача
ПД308Б-3715300 Ліхтар підкапотного підсвічування
ПД511-3803010 Блок контрольних ламп без діодів
ПД512-3803010 Блок контрольних ламп з діодами
ПЖД30-1015500-07 Клапан електромагнітний пускового підігрівача РС-335 в зборі
ПК 201Д Плафон кабіни (457372)
ПР112-3722000 Блок запобіжників освітлення і споживачів
ПР118-3722800 Запобіжник плавкий електроспідометра
ПР119Б-3722000 Запобіжник плавкий на 10А
ПР2-3722000-Б Запобіжник біметалевий ПР2Б
ПС-5-3723000 Панель з'єднувальна
ПС1-3723000-А2 Панель сполучна трьохклеммова ПС1-А2
ПС300А-3723100 Розетка штепсельна причепа ПС300А
ПС315-3723100 Розетка зовнішнього пуску
ПС400-3723200 Розетка штепсельна переносної лампи
ПФ-133-3712010-Б Підфарник
РС330-1705000 Електромагніт клапана клапана протиугінного пристрою, блокування міжосьового диференціала, блокування міжколісного диференціала, відбору потужності
РС493-3803010 Реле-переривник звукового сигналу заднього ходу та стоянкової гальмівної системи
РС530-3721000 Реле стартера КРАЗ 260
РС531-3721000 Сигналізатор шумовий
РС951А-3726010-УХЛ Реле покажчиків повороту та аварійної сигналізації
С-306Г-3721000 Сигнал звуковий низького тону
С-307Г-3721000 Сигнал звуковий високого тону
СН423 Свічка запалювання іскрова
СТ103-3708000 Стартер СТ103
СЕ-300-8102100 Опір додатковий електродвигунів обігрівача, електродвигуна передпускового підігрівача
ТК107-3734000 Транзисторний комутатор
ТМ100А-3808000 Датчик покажчика температури води
ТМ111-3808000 Датчик сигналізатора аварійної температури води
УБ-170-3810010 Покажчик рівня палива
УК-170-3810010 Покажчик тиску масла двигуна
УК171-3807010 Покажчик температури води
УП101-3726000-Б Покажчик повороту бічний або ліхтар знака автопоїзда
ФГ-119-3711000-В Фара протитуманна
ФГ-122-3711010-Н Фара ближнього та дальнього світла
ФГ16-3711000-К Фара поворотна
ФП133-3716010-Б Ліхтар задній ФП133Б герметичний
ФП134-3717010-Б Ліхтар освітлення номерного знака
ФР133-7904000-01 Фільтр радіоперешкод
ЕН22.3741010 Нагрівач палива КРАЗ 260.
Запобіжники
Для запобігання електропроводки, агрегатів та приладів електрообладнання від надмірно великих струмів, у разі короткого замикання в ланцюгу, застосовуються центральний блок, два блоки плавких запобіжників ПР-112 (по 10 плавких вставок у кожному блоці) та два кнопкові (біметалеві) запобіжники ПР-2Б , що служать для захисту реле стартера та передпускового підігрівача. Центральний запобіжний блок (з двома плавкими вставками на 60 А кожна) встановлений на передньому щиті кабіни під капотом.
Одна плавка вставка включена в ланцюг від акумуляторної батареї до амперметра, а інша служить для захисту додаткового електроустаткування, що встановлюється замовником. У разі перегорання запобіжника необхідно усунути причину короткого замикання і після цього замінити мідний дріт, що калібрується, діаметром 0,5—0,6 мм. У блоці ПР-112 є дев'ять вставок по 8 А та одна вставка - 16 А. Кронштейн із блоками запобіжників встановлений у речовому ящику на панелі приладів. Позначення символів споживачів, що підключаються, на табличці блоків плавких запобіжників дано на рис. 71.
Крім того є два плавкі запобіжники ПР-118 на 3 А для захисту електроспідометра і ПР-119Б на 10 А для захисту реле поворотів, які встановлені під панеллю приладів на кронштейні реле.
У разі розмикання ланцюга біметалевим запобіжником спочатку необхідно усунути несправність, а потім увімкнути запобіжник, короткочасно натиснувши кнопку до появи клацання. Забороняється натискати кнопку біметалічного запобіжника при несправному ланцюгу.
Схема
Позначення
Верхній блок:
- відцентровий насос паливного бака, підігрів акумуляторних батарей;
- індивідуальне освітлення кабіни та ліхтар підкузовного підсвічування;
- вентилятори обігрівача та вентилятор обдування водія;
- плафон освітлення кабіни;
- лампи сигналу гальмування задніх ліхтарів;
- контрольні лампи сигналізації падіння тиску повітря у ресиверах;
- стоянкова гальмівна система;
- ланцюг живлення приладів;
- електричний звуковий сигнал;
- «Знак автопоїзда» та ліхтар підкапотного підсвічування.
Нижній блок:
- розетка переносної лампи та обігрів вітрового скла;
- фари протитуманні;
- блокування диференціалу;
- ліхтарі заднього ходу;
- дальнє світло лівої фари;
- дальнє світло правої фари;
- ближнє світло лівої фари;
- ближнє світло правої фари;
- габарит лівий задній та лівий передній;
- габарит правий задній та правий передній.
