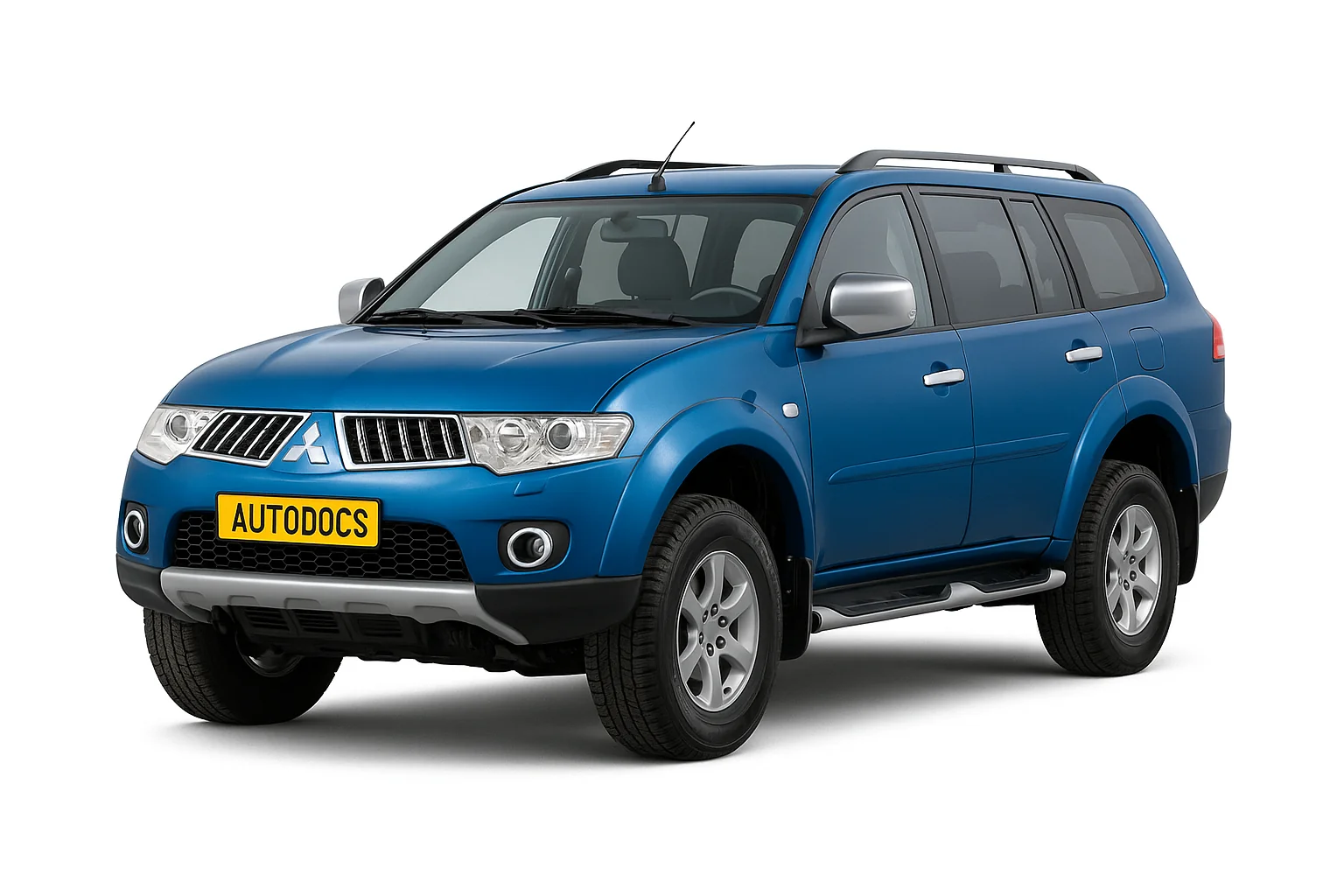

Mitsubishi Pajero Sport 2 го покоління випускався у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках. У деяких країнах світу також відомий під назвами Montero Sport 2/ Challenger (KG / KH / PB). У нашому матеріалі ми представимо опис запобіжників та реле Мітсубісі Паджеро Спорт 2-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Залежно від року випуску, регіону постачання та рівня оснащення можлива відмінність у представленому матеріалі та Вашому Mitsubishi Pajero Sport 2. Звіряйте призначення зі своєю технічною документацією.
Блок у салоні
Знаходиться внизу панелі приладів з боку водія за захисною кришкою.
Розташування блоку
Схема
Опис запобіжників
| 1 | 7,5А Габаритні вогні (ліворуч) |
| 2 | 15А Прикурювач |
| 3 | 10А Котушка запалювання |
| 4 | 7,5А Стартер |
| 5 | 20А Люк на даху |
| 6 | 15А Розетка |
| 7 | 7,5А Габаритні вогні (праві) |
| 8 | 7,5А Зовнішні дзеркала |
| 9 | 7,5А Блок керування двигуном |
| 10 | 7,5А Блок управління |
| 11 | 10А Задній протитуманний ліхтар |
| 12 | 15А Центральний замок |
| 13 | 10А Внутрішнє світло |
| 14 | 15А Склоочисник заднього скла |
| 15 | 7,5А Приладова панель |
| 16 | 7,5А Реле компресора кондиціонера, реле вентилятора конденсатора кондиціонера, реле вентилятора, контролера нагрівача, реле заднього вентилятора, панель управління заднього охолоджувача, перемикач заднього вентилятора та реле обігрівача заднього скла |
| 17 | 20А Підігрів сидіння |
| 18 | 10А харчування аксесуарів |
| 19 | 7,5А Зовнішні дзеркала з підігрівом |
| 20 | 20А Двірники |
| 21 | 7,5А Ліхтарі заднього ходу |
| 22 | 30А Обігрів заднього скла |
| 23 | 30А Підігрівач |
| 24 | 40А Сидіння з електроприводом |
| 25 | 10А Аудіо система |
| 26 | 15А Електронний блок керування |
За роботу прикурювача та розеток живлення відповідають запобіжники під номерами 2 та 6, а також реле під номером 2.
Позначення реле
- R1 – Реле обігріву сидінь
- R2 – Реле живлення розеток додаткового обладнання
- R3 – Реле задніх протитуманних фар
- R4 – Резерв
- R5 – Реле вентилятора
- R6 – Реле обігріву заднього скла
- R7 – Резерв
Блок під капотом
Встановлюється у лівій частині моторного відсіку поруч із акумулятором.
Схема запобіжників
Призначення запобіжників
| 1 | Резерв |
| 2 | 40А Електричні склопідйомники |
| 3 | 40А Замок запалювання |
| 4 | 20А Компресор кондиціонера |
| 5 | 20А Двигун вентилятора конденсатора |
| 6 | 10А Фара далекого світла (ліва) |
| 7 | 10А Фара далекого світла (права) |
| 8 | 10/20А Фара ближнього світла (ліва) |
| 9 | 10/20А Фара ближнього світла (права) |
| 10 | 20А ЕБУ двигуна |
| 11 | 7,5А Генератор |
| 12 | 15А Стоп-сигнали |
| 13 | 10А Сигнал |
| 14 | 20А Автоматична коробка передач |
| 15 | 10А Аварійна світлова сигналізація |
| 16 | 15А Паливний насос |
| 17 | 15А Протитуманні вогні |
| 18 | 20А Аудіо |
Схема реле
Розшифровка
| A-12X | Комбінація переднього джгута проводів та блоку реле |
| A-13X | Реле передніх протитуманних фар |
| A-14X | Реле вентилятора конденсатора кондиціонера |
| A-15X | Резерв |
| A-16X | Реле стартера |
| A-17X | Реле звукового сигналу |
| A-18X | Реле обігрівача |
| A-19X | Реле управління АКП |
| A-20X | Реле керування двигуном |
| A-21X | Реле компресора кондиціонера |
| A-22X | Реле фар (LO) |
| A-23X | Реле фар (HI) |
| A-24X | Реле скло підйомника |
| A-25X | Резерв |
| A-26X | Реле заднього вентилятора |
У дизельних моделях додатково кріпиться блок із реле додаткового обігрівача/нагрівача.
