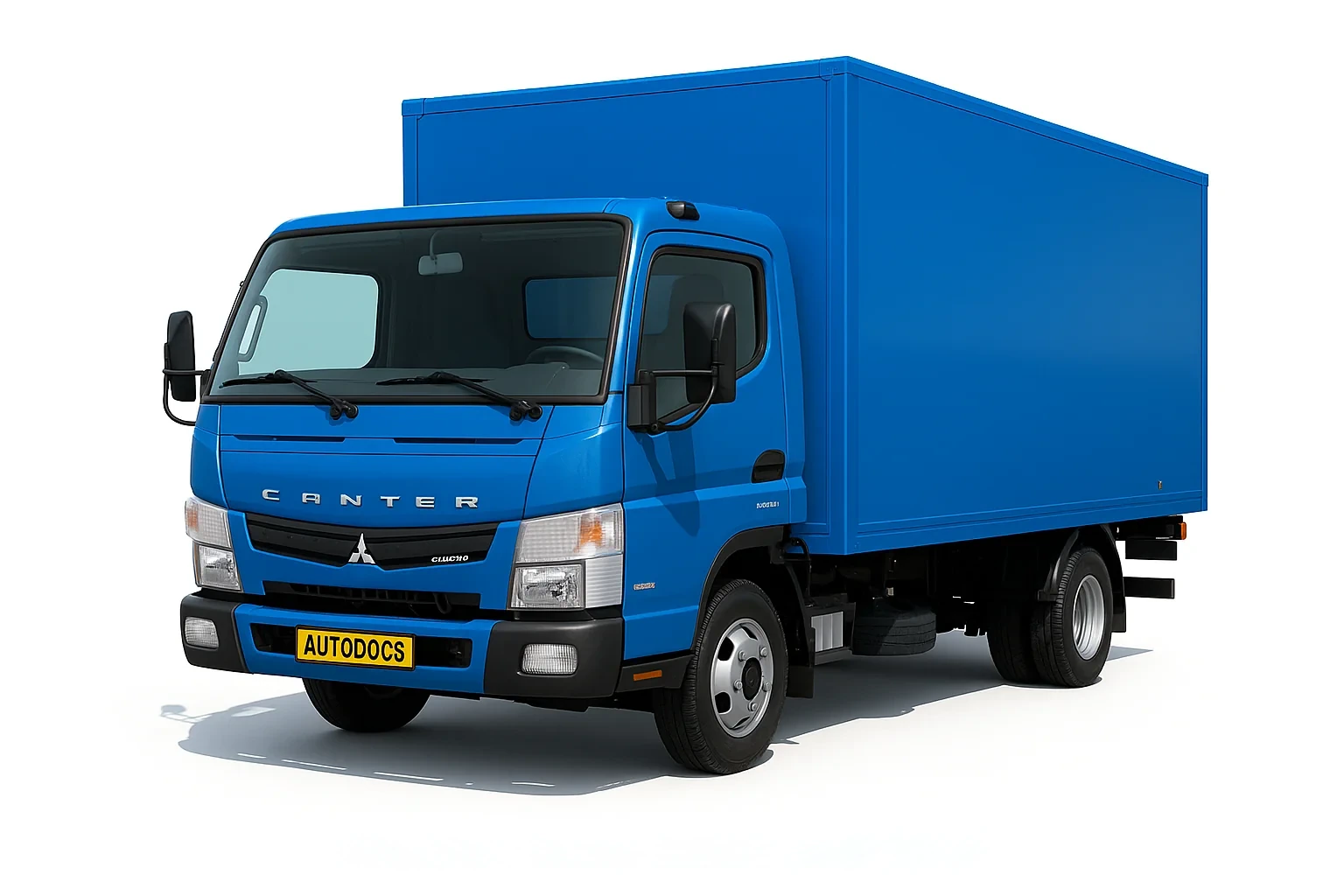

Mitsubishi Canter 8- го покоління офіційно надійшов у продаж у 2012 році та представляє серію середньотоннажних вантажних автомобілів з різними варіантами виконання кузова. Роки виробництва: 2013, 2014, 2015, 2016, 2017, 2018, 2019. У 2020 році модель пройшла оновлення та виробляється по теперішній час. У даній публікації ми докладно розглянемо опис запобіжників та реле Мітсубісі Кантер 8-го покоління зі схемами блоків та місцями їх розташування. покажемо запобіжник, що відповідає за прикурювач.
У зв'язку з величезним розмаїттям модифікацій Митсубиси Фусо Кантер 8, що випускаються, немає одного загального опису запобіжників і реле. У представлених схемах та вашому виконанні можуть бути відмінності. Звіряйте позначення зі своїми схемами.
Блок у салоні
Блок із запобіжниками та реле знаходиться всередині нижньої панелі перед сидінням пасажира. Для доступу заберіть захисну кришку
Фото – приклад
Схема
Позначення
| F01 | 10А Стартер |
| F02 | 10А Резерв |
| F03 | 10А Подушка безпеки SRS ECU |
| F04 | 10А Допоміжне джерело живлення (IGN) |
| F05 | 30А Електричний скло підйомник (водія) |
| F06 | 10А Хвостовий ліхтар причепа LH |
| F07 | 30А Електричний скло підйомник (помічника водія) |
| F08 | 20А Фара причепа (задні протитуманні фари, ліхтарі зворотного ходу) |
| F09 | 10А Приладова панель, комбінований перемикач, діагностичний з'єднувач |
| F10 | 30А ISS (ECU) |
| F11 | 30А Вентилятор кондиціонера повітря |
| F12 | 15А Аудіо система, внутрішній плафон |
| F13 | 10А Перемикач запалювання, ISS (ECU) |
| F14 | 10А Сигнал |
| F15 | 10А Аудіо система |
| F16 | 20А Прикурювач |
| F17 | 20А Підігрівач палива |
| F18 | 10А ABS ECU |
| F19 | 15А ECU двигуна |
| F20 | 10А ECU (IGN, ISS) |
| F21 | 10А Резерв |
| F22 | 15А Панель приладів, кондиціонер повітря, реле заднього кондиціонера повітря |
| F23 | 10А Хвостовий ліхтар причепа RH |
| F24 | 10А DUONIC ECU |
| F25 | 10А Допоміжне джерело живлення (ACC) |
| F26 | 10А Допоміжне джерело живлення (BAT) |
| F27 | 20А Лампа сигналу зупинки причепа |
| F28 | 15А ECU двигуна |
| F29 | 20А SCR |
| F30 | 20А SCR |
| F31 | 20А ECU двигуна |
| F32 | 10А Компресор кондиціонера повітря |
| F33 | Резерв |
| F34 | 15А Паливний насос |
| F35 | Резерв |
| F36 | 20А DUONIC ECU |
| F37 | 10А Задній нагнітаючий вентилятор |
| F38 | 15А Задній вентилятор конденсатора |
| F39 | Резерв |
| F40 | 20А Вентилятор конденсатора |
| F41 | 30А Гідравлічний блок |
| F42 | 10А Генератор змінного струму (тільки автомобілі з вирівнювачем заряду акумулятора) |
| F43 | Резерв |
За прикурювач відповідає запобіжник номер F16 на 20А.
Блок біля АКБ
Зовні автомобіля, поруч із акумулятором, встановлюється додатковий блок.
Світлина
Схема
Опис запобіжників див. у таблиці вище.
Розшифровка
- HF01 - 140А SAM
- HF02 – Резерв
- HF03 – 80А SAM
- HF04 – Резерв
- HF05 – 60А Підсвічування ECU
- HF06 – 40А Реле запалювання
- HF07 – Резерв
- HF08 – 50А Гідравлічний блок
- HF21 – Резерв
- HF22 - 40А SAM
Закривайте кришку щільно, щоб вода не потрапляла всередину!
