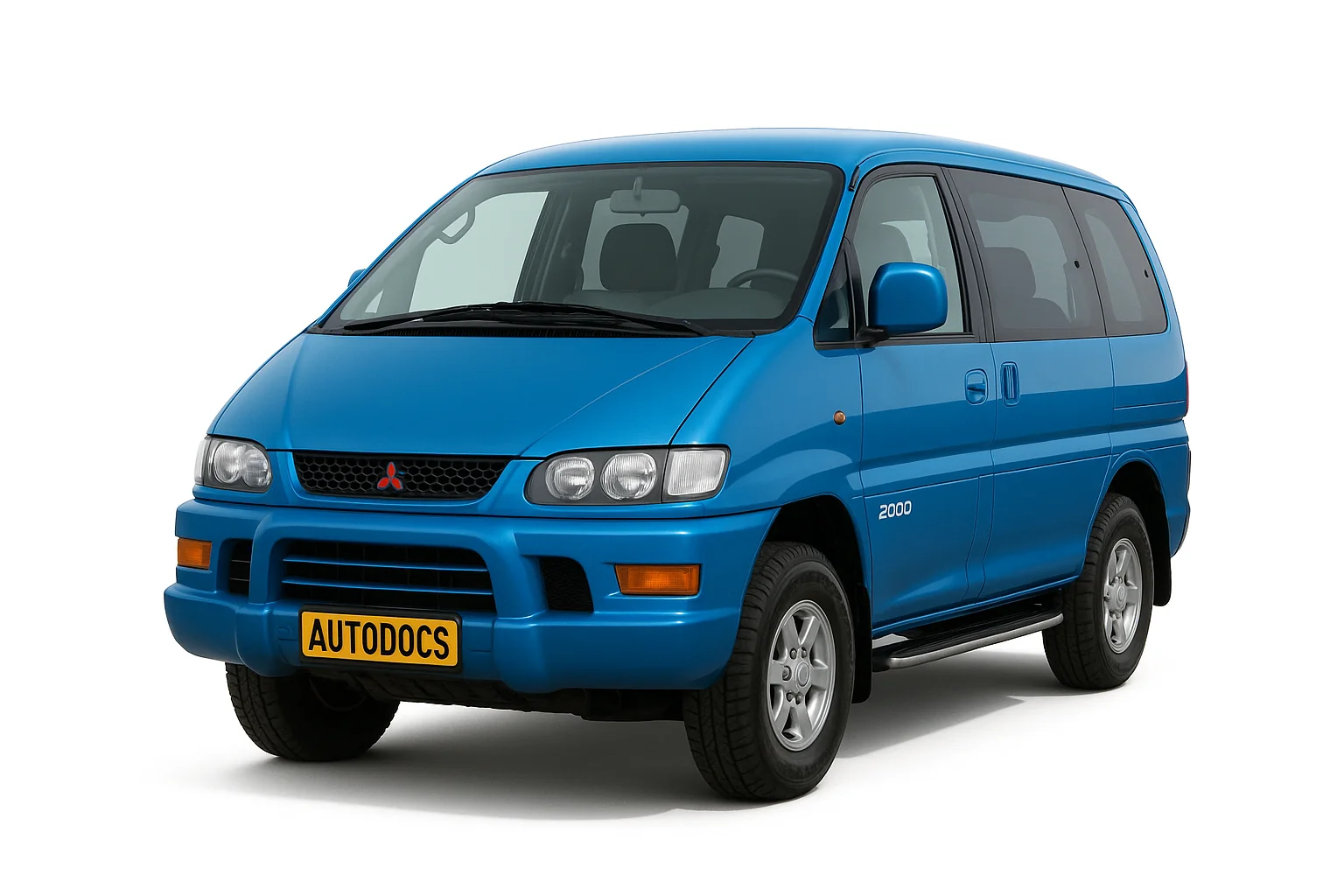

Мінівен Mitsubishi Delica 4 го покоління випускався в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. Поставлялася по всьому світу. У деяких країнах відома під назвою Mitsubishi L400, Mitsubishi Space Gear. Вантажна модель називається - Delica Cargo . У даній публікації ви знайдете опис запобіжників та реле Мітсубісі Деліка 4-го покоління зі схемами блоків та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Залежно від регіону поставки та рівня обладнання можлива відмінність у виконанні блоків та призначенні їх елементів.
Блоки в салоні
Блок запобіжників та реле
Розташований у нижній частині панелі приладів з лівого боку.
Опис
| 1 | 10А Звуковий сигнал |
| 2 | 10А Обігрівач |
| 3 | 15А Прикурювач |
| 4 | 10А Система управління АКПП |
| 5 | 20А Електропривод шторок (моделі з правим кермом) |
| 6 | 20А Обігрівач заднього скла |
| 7 | 15А Підігрів сидінь (крім моделей випуску з 2000 р.) |
| 8 | 10А Контрольно – вимірювальні прилади |
| 9 | 20А Омивач та очищувач вітрового скла |
| 10 | 15А Система ЕТACS та центральний замок (моделі з правим кермом з 1998 р.) |
| 11 | 25А Електровентилятор переднього обігрівача |
| 12 | 20А Електровентилятор заднього обігрівача |
| 13 | 10А Системи ECS та ABS |
| 14 | 10А Ліхтарі заднього коду |
| 15 | 10А Покажчики повороту та аварійна сигналізація |
| 16 | 20А Розетка для підключення додаткового |
| 17 | Обігрів заднього скла |
| 18 | Обігрівач |
| 19 | Запасний запобіжник |
| 20 | Запасний запобіжник |
| 21 | Запасний запобіжник |
| 22 | Запасний запобіжник |
За прикурювач відповідає запобіжник номер 3 на 15А.
- R1 – Реле обігрівача заднього скла
- R2 – Реле електродвигуна вентилятора переднього обігрівача
Блок реле
Кріпиться недалеко від блоку із запобіжниками.
Позначення
- C-60X – Реле центрального замку
- C-61X – Реле – переривник покажчиків поворотів та аварійної сигналізації
- C-62X – Реле електродвигуна вентилятора заднього обігрівача
- C-62X – Реле режиму Hi електродвигуна вентилятора заднього обігрівача
- C-63X – Реле розетки підключення додаткового обігрівача
- C-64X – Реле задніх габаритів
- C-65X – Реле електроприводу скло підйомників
Блок під капотом
Знаходиться праворуч моторного відсіку.
Призначення запобіжників
| 1 | 10А Далеке світло фар |
| 2 | 10/15А Компресор кондиціонера |
| 3 | 10А Габарити (ліві) (моделі з лівим кермом) |
| 3 | 15А Протитуманні фари (моделі з правим кермом) |
| 4 | 10А Габарити (праві для моделей з лівим кермом) |
| 5 | 10А Освітлення салону |
| 6 | 15А Магнітола, Розетка для підключення додаткового обладнання |
| 7 | 10А Стоп – сигнали |
| 8 | 20/30А Електро вентилятор переднього конденсора |
| 9 | 10/15А Електро вентилятор бокового конденсора |
| 10 | 15А Підігрівач паливо проводів (моделі з лівим кермом) |
| 10 | 15А Підігрівач щіток склоочисника (моделі з правим кермом) |
| 11 | 10А Аварійна сигналізація |
| 12 | 20А Проміжний охолоджувач наддувного повітря |
| 13 | 30А Електропривод склопідйомників, Центральний замок |
| 14 | 50А Система ABS |
| 15 | 40А Зовнішнє освітлення |
| 16 | 30А Електропривод люка та шторок даху |
| 17 | 100А Генератор |
| 18 | 80А Акумулятор, батарея |
Розшифровка реле
- ALTERNATOR – Генератор
- AIR CON COMPRESSOR – компресор кондиціонера
- CONDENSOR FAN FRONT – Конденсатор переднього вентилятора
- CONDENSOR RAER FRONT – Конденсатор заднього вентилятора
- HEAD LIGHT – Реле передніх фар
- HORN – Реле сигналу
- INTERCOOLER FAN – Реле вентилятора інтеркулера
- FRONT FOG LIGHT – Реле передніх протитуманних фар
- WIPER DE-ICER – Реле очищувача та обігрівача
На плюсовій клемі акумуляторної батареї також можуть встановлюватися запобіжники, виконані у вигляді плавкої вставки високої потужності.
