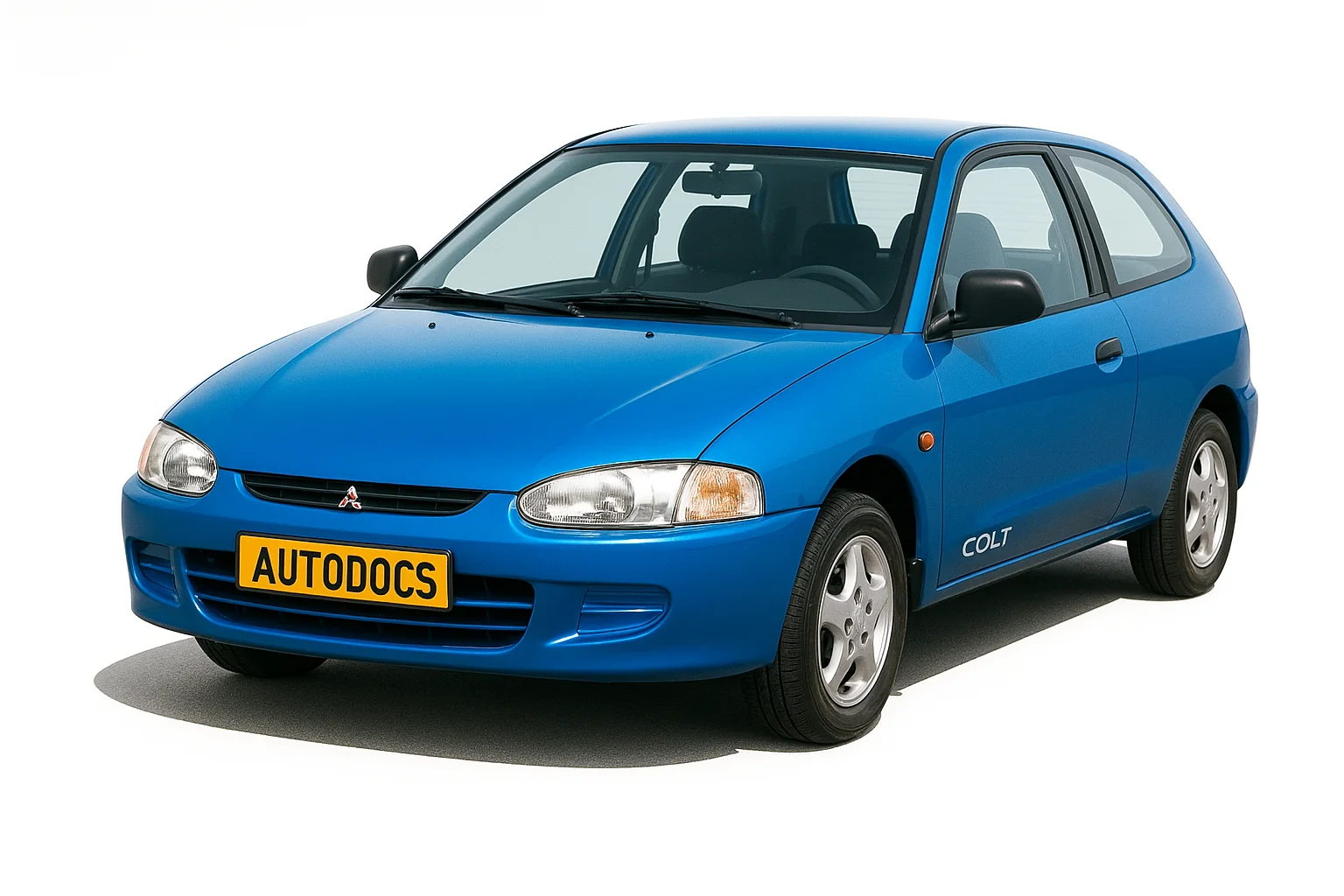

Mitsubishi Colt 5 го покоління вироблявся в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 та 2002 році. У даній публікації ви можете ознайомитися з описом запобіжників та реле Мітсубісі Кольт 5-го покоління зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача.
Чи не те покоління? Вивчіть опис для Мітсубісі Кольт 6 .
Блоки в салоні
Блок запобіжників
Розташований під панеллю приладів зліва, для машин з лівим кермом.
Фото – приклад
Схема із кришки
Схема
Розшифрування запобіжників
| 1 | 10А Реле |
| 2 | 15А Прикурювач |
| 3 | 10А Покажчики поворотів |
| 4 | 25А Нагрівач |
| 5 | 25А Обігрівач заднього скла |
| 6 | 20А Склоочисник |
| 7 | 10А Лампи заднього ходу |
| 8 | 20А Центральний замок |
| 9 | 10А Комбінація приладів |
| 10 | 10А Обігрів сидінь |
| 11 | 20А Люк |
| 12 | Запасні |
За прикурювач відповідає запобіжник номер 2 на 15А.
Реле
- Реле обігрівача
- Реле обігрівача заднього скла
- Реле аварійної сигналізації та покажчиків поворотів
Блок реле
Може встановлюватися поруч із блоком запобіжників або окремо кріпиться один або кілька елементів:
- Реле електроприводу скло підйомників
- Реле обігрівача заднього скла
- Блок управління центральним блокуванням замків дверей
- Реле протитуманних фар
Блоки під капотом
Основний блок
З лівого боку поруч із акумулятором.
Схема із кришки блоку
Схема із кришки
Опис запобіжників
| 1 | 15А Стоп-сигнал |
| 2 | 10А Аварійна сигналізація |
| 3 | 15А Протиугінні ліхтарі |
| 4 | 10А Габаритні вогні |
| 5 | 10А Габаритні вогні |
| 6 | 10А Кондиціонер |
| 7 | 10А Далеке світло фар |
| 8 | 10А Звуковий сигнал |
| 9 | 10А Радіо |
| 10 | 10А Лампи освітлення салону |
| 11 | 20А Діагностика двигуна |
| 12 | 30А Електричні склопідйомники |
| 13 | 30А Вентилятор радіатора системи охолодження |
| 14 | 40А Фари головного освітлення |
| 15 | 30А Замок запалювання |
| 16 | 60А Запобіжник |
| 17 | 25А Кондиціонер |
| 18 | 100А Генератор |
Призначення реле
- А – Реле системи керування двигуном
- B – Реле стартера
- С – Реле вентилятора
- D – Реле фар
- E – Реле габаритів
- F – Реле сигналу
- G – Реле протитуманних фар
Додатковий блок
Тут розташовуються запобіжники та реле, що відповідають за систему кондиціювання та обігрів.
