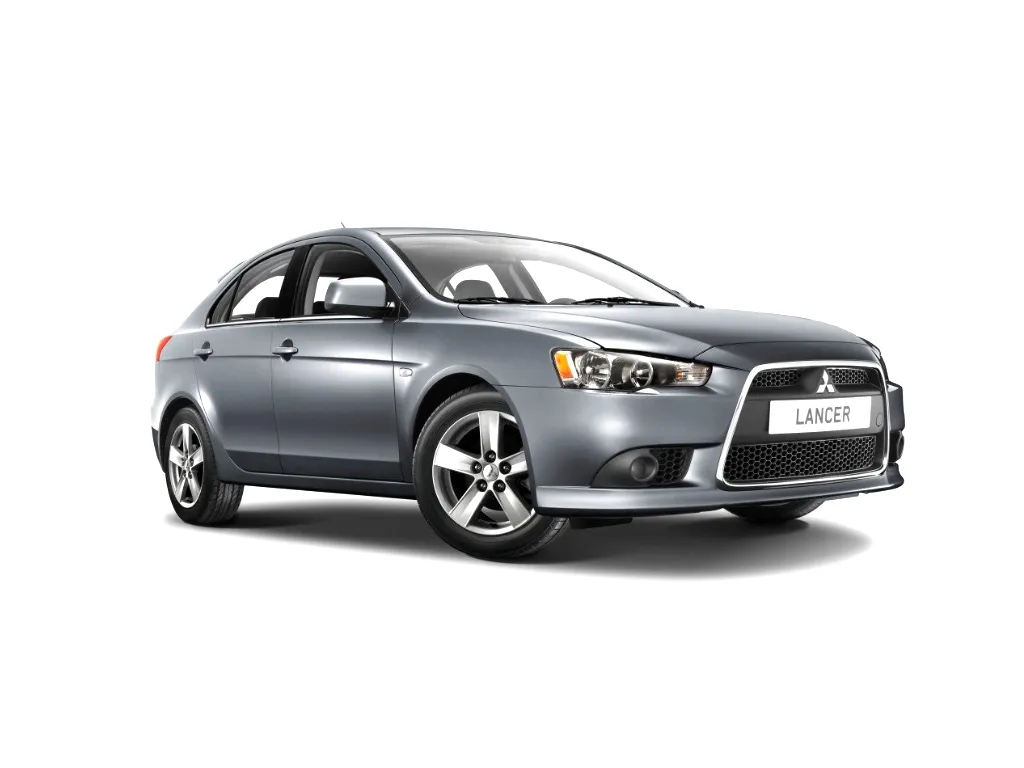

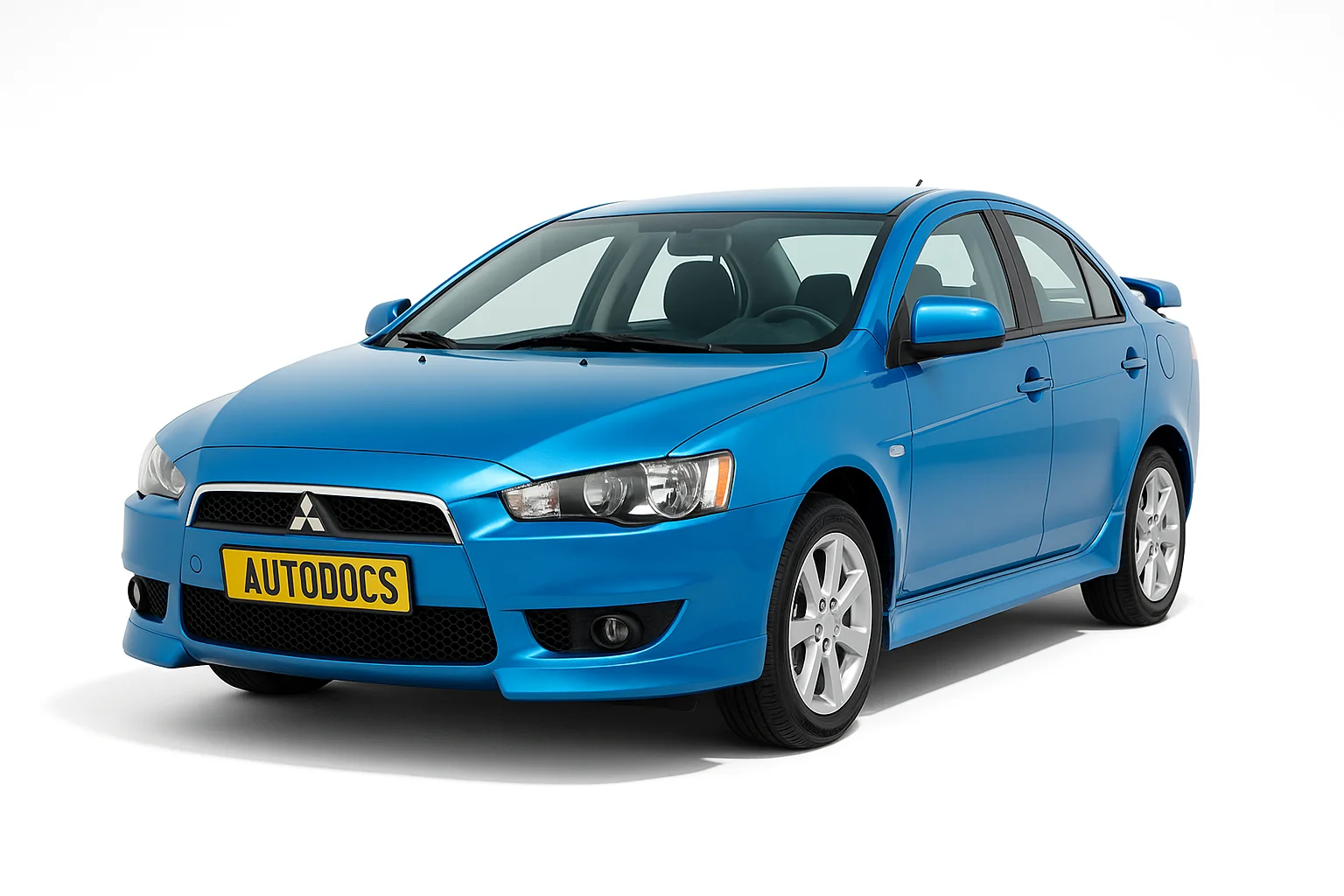

Mitsubishi Lancer 10 го покоління вироблявся в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 з двигунами об'ємом 1,5 1,6 1,6. За цей час модель пройшла рестайлінг. Mitsubishi Lancer Evolution або Mitsubishi Lancer Evo – це спортивний варіант модельного ряду Лансера. У цій статті ми покажемо опис запобіжників та реле Мітсубісі Лансер 10 зі схемами блоків, фото – прикладами виконання та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Кількість елементів у блоках вашого Мітсубісі Лансер 10 може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання.
Блок у салоні
Розташований під панеллю приладів водія за захисною кришкою.
Звіряйте призначення зі своїми схемами на звороті захисної кришки.
Фото – приклад схеми з кришки блоку
Схема
Опис запобіжників
| 1 | 30А Обігрівач / обігрівач |
| 2 | 15А Стоп-сигнали |
| 3 | 10А Задній протитуманний ліхтар |
| 4 | 30А Скло очищувач вітрового вікна |
| 5 | Резерв |
| 6 | 10А Ланцюг додаткового обладнання |
| 7 | 20А Замки дверей |
| 8 | 15А Аудіосистема |
| 9 | 7,5А Ланцюг додаткового обладнання |
| 10 | 15А Лампи освітлення салону |
| 11 | 15А Аварійна світлова сигналізація |
| 12 | 15А Скло очищувач вікна двері задка |
| 13 | 7,5А Контрольно – вимірювальні прилади |
| 14 | Резерв |
| 15 | 15А Прикурювач (передня розетка електроживлення) |
| 16 | 10А Замок запалювання |
| 17 | 20А Електропривод люка |
| 18 | Резерв |
| 19 | 10А Зовнішні дзеркала заднього виду |
| 20 | 10А Система повного приводу |
| 21 | 7,5А Ліхтарі заднього ходу |
| 22 | Резерв |
| 23 | 15А Додаткова розетка електроживлення |
| 24 | 30А Електросклопідйомники |
| 25 | 30А Обігрів скла двері задка |
| 26 | 7,5А Обігрівачі зовнішніх дзеркал заднього виду |
| 27 | 15А Електроживлення |
| 28 | 20/25А Електропривод сидінь |
| 29 | 30А Обігрів сидінь |
За прикурювач відповідає запобіжник номер 15, а за розетку – 23 на 15А.
Призначення реле
- Реле замків дверей
- Реле обігрівача
- Реле обігріву сидінь
- Реле обігріву скла
Блоки під капотом
Головний блок
Встановлюється у лівій частині підкапотного простору.
Схема
Позначення запобіжників
| 1 | 30А Пристрій введення – виведення |
| 2 | 40А Електродвигун вентилятора системи охолодження |
| 3 | 30А Електродвигун вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передні протитуманні фари |
| 9 | 7,5 Керування двигуном |
| 10 | 20А АКП |
| 11 | 10А Звуковий сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омивач фар |
| 14 | 10А Кондиціонер |
| 15 | 15А Дросельна заслінка |
| 16 | 20А Звуковий сигнал протиугінної системи |
| 17 | 15А Обігрівач щіток склоочисника |
| 18 | Резерв |
| 19 | 30А Електропривод дверей багажника |
| 20 | 10А Система зовнішнього освітлення у денний час |
| 21 | 10А Фара далекого світла (ліва) |
| 22 | 10А Фара далекого світла (права) |
| 23 | 30А Підсилювач аудіосистеми |
| 24 | 30А Електроустаткування дизельного двигуна |
| 25 | 20А Ліва фара ближнього світла (з газорозрядними лампами) |
| 26 | 20А Права фара ближнього світла (з газорозрядними лампами) |
| 27 | 10А Ліва фара ближнього світла (з галогеновими лампами) |
| 28 | 10А Права фара ближнього світла (з галогеновими лампами) |
| 29 | 10А Ланцюг живлення електроустаткування двигуна |
| 30 | 10А Котушка запалювання |
| 31 | 20А Ланцюг живлення електроустаткування двигуна |
| 32 | 15А Паливний насос |
Розшифровка реле
| R1 | Реле свічок розжарювання (для дизельних двигунів) |
| R2 | Реле вентилятора радіатора |
| R3 | Реле обігрівача |
| R4 | Реле системи керування двигуном |
| R5 | Реле системи курсової стійкості |
| R6 | Реле вентилятора радіатора кондиціонера |
| R7 | Реле системи керування двигуном |
| R8 | Реле ближнього світла фар |
| R9 | Реле системи керування двигуном |
| R10 | Реле обігрівача щіток склоочисника |
| R11 | Реле системи зовнішнього освітлення у денний час |
| R12 | Реле системи керування двигуном |
| R13 | Реле звукового сигналу протиугінної системи |
| R14 | Реле автоматичної коробки передач |
| R15 | Реле омивача фар |
| R16 | Реле далекого світла фар |
| R17 | Реле передніх протитуманних фар |
| R18 | Реле звукового сигналу |
| R19 | Реле кондиціонера |
Блок із реле
Знаходиться поряд із основним.
Схема
Опис
- R1 Реле малих обертів вентилятора системи охолодження двигуна
- R2 Реле вентилятора кондиціонера
- R3 Реле високих обертів вентилятора системи охолодження двигуна
Блок на акб
На плюсовій клемі акумулятора знаходиться блок запобіжників високої потужності у вигляді плавких вставок.
Схема
Призначення
- 33 – 120А Плавка перемичка № 37/ Плавкі перемички № № 34-36
- 34 – 80А Запобіжники №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 та плавка перемичка № 20 у салоні, та ETACS-ECU
- 35 – 80А Резерв
- 36 – 120А Запобіжники №№ 1-23, 30-32 та плавкі перемички №№ 24-29 у моторному відсіку, реле керування двигуном, реле фари (дальнє світло) та реле фари (ближнє світло)
- 37 – 80А Плавкі перемички №№ 1 та 21, запобіжники №№ 3, 6, 13, 16, 19, 22 у салоні, реле вентилятора та ETACS-ECU
