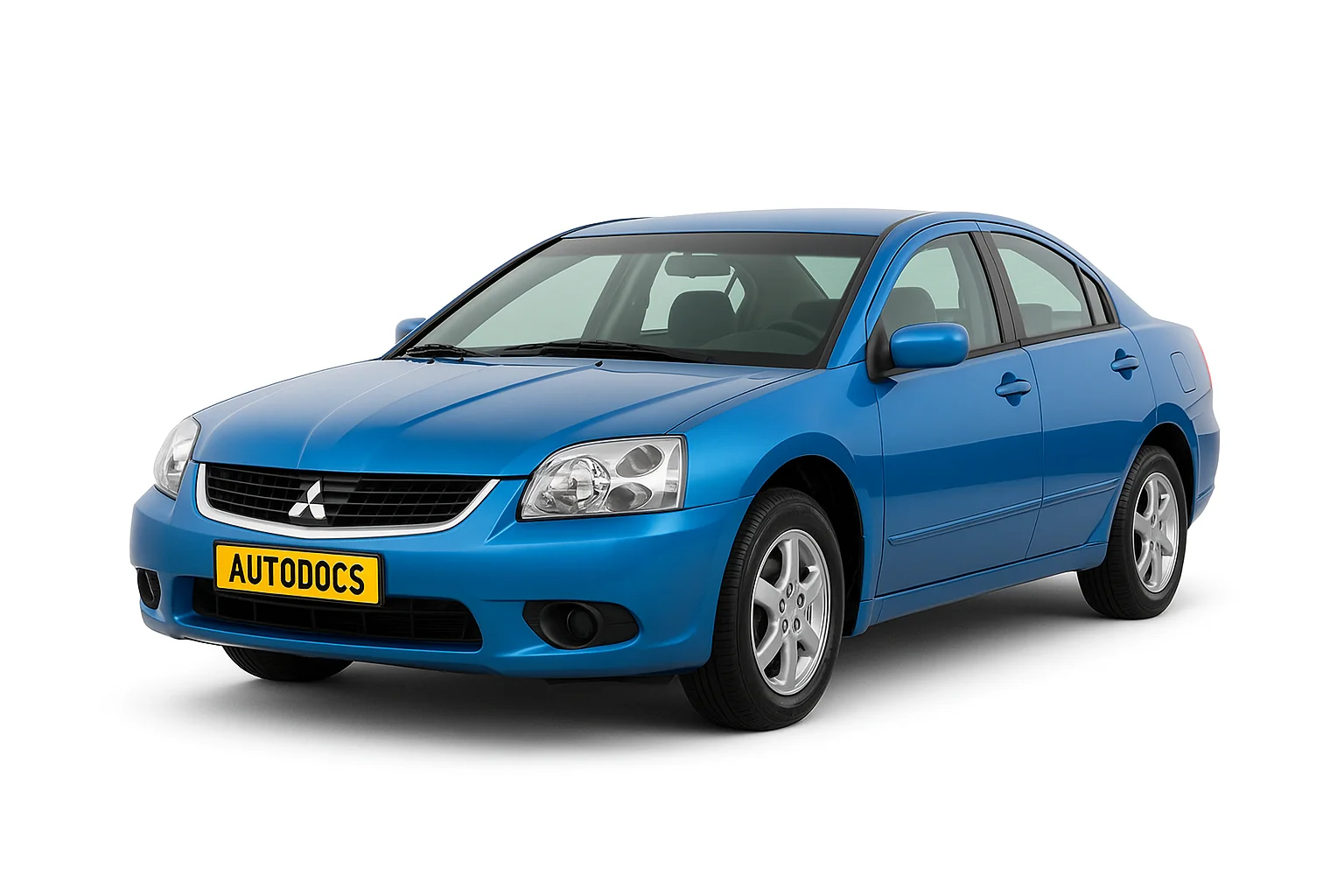

Mitsubishi Galant 9 го покоління випускався у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 та 2012 роках. У нашому матеріалі ми покажемо опис запобіжників та реле Мітсубісі Галант 9-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Можлива відмінність у представленому матеріалі та Вашому виконанні. Звіряйте позначення з вашими схемами чи іншою технічною документацією.
Не те покоління чи не підходять схеми?
[ Опис Галант 8 ]
[ Опис Галант 7 ]
Блок у салоні
Знаходиться в торці панелі приладів за захисною кришкою.
Фото – приклад
Приклад схеми з кришки блоку
Схема
Опис запобіжників
| 1 | Резерв |
| 2 | Резерв |
| 3 | 30А Підсилювач аудіосистеми |
| 4 | 20А Люк даху в зборі |
| 5 | 30А Обігрівач заднього скла, Перешкод конденсатор, що переважає. |
| 6 | 30А Електродвигун вентилятора обігрівача |
| 7 | Резерв |
| 8 | Резерв |
| 9 | 15А Роз'єм для підключення додаткового електрообладнання |
| 10 | 15А Діагностичний роз'єм, Центральний замок, блок керування ETACS |
| 11 | Блок керування ETACS |
| 12 | Резерв |
| 13 | 7,5А Електрохромне дзеркало заднього виду; |
| 14 | 7,5А Електроприводи бічних дзеркал заднього виду |
| 15 | Резерв |
| 16 | 15А Прикурювач |
| 17 | 7,5А Реле бензонасосу; блок управління двигуном та АКПП |
| 18 | Резерв |
| 19 | 7,5А Обігрівачі бічних дзеркал заднього виду |
| 20 | 7,5А Реле |
| 21 | Резерв |
| 22 | 7,5А Задні комбіновані ліхтарі, Управління АКПП |
| 23 | 7,5А Багатофункціональний дисплей, Підрульовий перемикач, Блоки керування (ABS, ETACS, SRS) |
| 24 | 10А Котушка запалювання |
За прикурювач відповідає запобіжник номер 9 на 15А.
Розшифровка реле
- Реле паливного насосу (1)
- Реле розетки для підключення додаткового обладнання
- Реле паливного насосу (2)
- Реле підігріву передніх сидінь
- Реле задніх протитуманних ліхтарів
- Реле електро скло підйомників
- Реле електродвигуна вентилятора обігрівача
- Реле обігрівача заднього скла
Блоки під капотом
Розташований у лівій частині моторного відсіку поруч із акумулятором.
Фото приклад
Зелений відділ – електронний блок керування освітлення.
Основний блок
Схема
Призначення запобіжників
| 1 | 80А Батарея |
| 2 | 30/50A Електродвигун вентилятора системи охолодження |
| 3 | 60A Система ABS |
| 4 | 40A Ланцюги замку запалювання |
| 5 | 30A Електропривод склопідйомників |
| 6 | 15A Протитуманні фари |
| 7 | 15A/20A Підігрівач сидінь |
| 8 | 20A Звуковий сигнал |
| 9 | 20A Система керування двигуном |
| 10 | 10A Електромагнітна муфта компресора кондиціонера |
| 11 | 15A Стоп-сигнали |
| 12 | 10А Задні протитуманні фари |
| 13 | 7,5А Генератор |
| 14 | 10A Аварійна сигналізація |
| 15 | 20A Електронний блок керування КПП |
| 16 | 10A Далеке світло правої фари |
| 17 | 10A Далеке світло лівої фари |
| 18 | 10A Ближнє світло правої фари |
| 19 | 10A Ближнє світло лівої фари |
| 20 | 7,5A Габарити праві |
| 21 | 7,5A Габарити ліві |
| 22 | 10A Лампи освітлення салону |
| 23 | 10A Аудіосистема |
| 24 | 15A Паливний насос |
| 25 | 30А Очищувач скла |
Позначення реле
- Реле протитуманного ліхтаря
- Реле обігрівача лобового скла
- Реле роз'єму живлення додаткового обладнання
- Реле звукового сигналу
- Реле протитуманних фар
- Реле електродвигуна вентилятора системи охолодження
Блок із реле
Схема
Опис
- Реле електромагнітної муфти компресора кондиціонера
- Реле системи керування двигуном
- Реле електронного блоку керування КПП
- Реле запалювання
- Реле блоку управління дросельною заслінкою
- Резерв
- Резерв
Головний запобіжник
Головний запобіжник виконаний у вигляді плавкої вставки високої потужності знаходиться на плюсовій клемі акумуляторної батареї.
Окремо, поза представленими блоками, можуть кріпитися додаткові реле, наприклад: реле електродвигуна конденсатора вентилятора і вентилятора кондиціонера і запобіжник аудіо системи.
