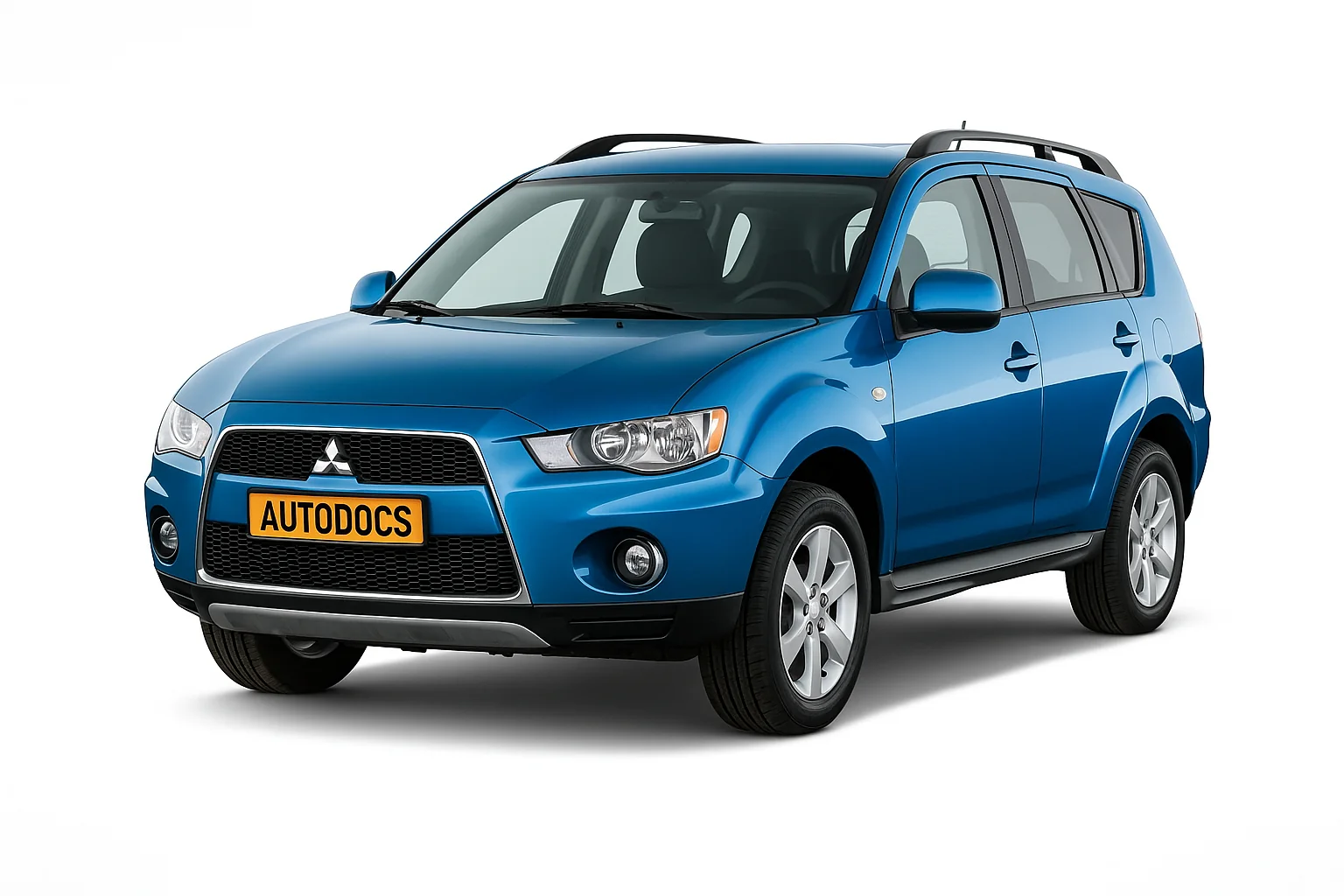

Mitsubishi Outlander Xl представляє друге покоління аутлендер. Роки випуску 2007, 2008, 2009, 2010, 2011, 2012. Найпопулярніші двигуни з об'ємом: 2,0 2,4 3,0 літра. У нашому матеріалі Ви можете знайти опис запобіжників і реле Мітсубісі Аутлендер хл зі схемами блоків, місцями їх розташування та фото прикладами виконання. Також покажемо запобіжник, який відповідає за прикурювач.
Кількість елементів у блоках може відрізнятися від представленого і залежить від року випуску та рівня оснащення Вашого Аутлендер xl.
Блок у салоні
Встановлюється під панеллю приладів з боку водія за захисною кришкою.
Порівнюйте призначення зі своїми схемами на зворотному боці захисної кришки.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 30 | Обігрівач / підігрів |
| 2 | 15 | Стоп-сигнали |
| 3 | 10 | Задній протитуманний ліхтар |
| 4 | 30 | Склоочисник лобового скла |
| 5 | Резерв | |
| 6 | 10 | Ланцюг додаткового обладнання |
| 7 | 20 | Замки дверей |
| 8 | 15 | Аудіосистема |
| 9 | 7,5 | Ланцюг додаткового обладнання |
| 10 | 15 | Лампи освітлення салону |
| 11 | 15 | Аварійна світлова сигналізація |
| 12 | 15 | Склоочисник скла задніх дверей |
| 13 | 7,5 | Контрольно-вимірювальні прилади |
| 14 | Резерв | |
| 15 | 15 | Прикурювач (передня розетка електроживлення) |
| 16 | 10 | Замок запалювання |
| 17 | 20 | Електропривід люка |
| 18 | Резерв | |
| 19 | 10 | Зовнішні дзеркала заднього виду |
| 20 | 10 | Система повного приводу |
| 21 | 7,5 | Ліхтарі заднього ходу |
| 22 | Резерв | |
| 23 | 15 | Додаткова розетка електроживлення |
| 24 | 30 | Електросклопідйомники |
| 25 | 30 | Підігрів скла задніх дверей |
| 26 | 7,5 | Підігрів зовнішніх дзеркал заднього виду |
| 27 | 15 | Електроживлення |
| 28 | 20 / 25 | Електропривід сидінь |
| 29 | 30 | Підігрів сидінь |
| Призначення реле | ||
| 1 | Реле замків дверей | |
| 2 | Реле обігрівача | |
| 3 | Реле підігріву сидінь | |
| 4 | Реле підігріву скла задніх дверей | |
За прикурювач відповідає запобіжник номер 15, а за розетку – 23 на 15А.
Не допомогла заміна запобіжника прикурювача? Ось приклад ремонту гнізда прикурювача.
Блоки під капотом
Головний блок
Встановлюється в лівій частині підкапотного простору.
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 30 | Пристрій вводу-виводу |
| 2 | 40 | Електродвигун вентилятора системи охолодження |
| 3 | 30 | Електродвигун вентилятора конденсатора |
| 4 | 30 | АБС |
| 5 | 40 | АБС |
| 6 | Резерв | |
| 7 | 30 | Стартер |
| 8 | 15 | Передні протитуманні фари |
| 9 | 7,5 | Управління двигуном |
| 10 | 20 | АКП |
| 11 | 10 | Звуковий сигнал |
| 12 | 7,5 | Генератор |
| 13 | 20 | Омивач фар |
| 14 | 10 | Кондиціонер |
| 15 | 15 | Дросельна заслінка |
| 16 | 20 | Звуковий сигнал протиугонної системи |
| 17 | 15 | Обігрів щіток склоочисника |
| 18 | Резерв | |
| 19 | 30 | Електропривід дверей багажника |
| 20 | 10 | Система зовнішнього освітлення в денний час |
| 21 | 10 | Фара дальнього світла (ліва) |
| 22 | 10 | Фара дальнього світла (права) |
| 23 | 30 | Підсилювач аудіосистеми |
| 24 | 30 | Електрообладнання дизельного двигуна |
| 25 | 20 | Ліва фара ближнього світла (з газорозрядними лампами) |
| 26 | 20 | Права фара ближнього світла (з газорозрядними лампами) |
| 27 | 10 | Ліва фара ближнього світла (з галогеновими лампами) |
| 28 | 10 | Права фара ближнього світла (з галогеновими лампами) |
| 29 | 10 | Ланцюг живлення електрообладнання двигуна |
| 30 | 10 | Котушка запалювання |
| 31 | 20 | Ланцюг живлення електрообладнання двигуна |
| 32 | 15 | Паливний насос |
| Реле | ||
| R1 | Реле свічок накалювання (для дизельних двигунів) | |
| R2 | Реле вентилятора радіатора | |
| R3 | Реле обігрівача | |
| R4 | Реле системи управління двигуном | |
| R5 | Реле системи курсової стійкості | |
| R6 | Реле вентилятора радіатора кондиціонера | |
| R7 | Реле системи управління двигуном | |
| R8 | Реле ближнього світла фар | |
| R9 | Реле системи управління двигуном | |
| R10 | Реле обігрівача щіток склоочисника | |
| R11 | Реле системи зовнішнього освітлення в денний час | |
| R12 | Реле системи управління двигуном | |
| R13 | Реле звукового сигналу протиугонної системи | |
| R14 | Реле автоматичної коробки передач | |
| R15 | Реле омивача фар | |
| R16 | Реле дальнього світла фар | |
| R17 | Реле передніх протитуманних фар | |
| R18 | Реле звукового сигналу | |
| R19 | Реле кондиціонера | |
Блок з реле
Розташований поряд з основним.
| № | Опис |
|---|---|
| R1 | Реле малих оборотів вентилятора системи охолодження двигуна |
| R2 | Реле вентилятора кондиціонера |
| R3 | Реле високих оборотів вентилятора системи охолодження двигуна |
Блок на АКБ
На плюсовій клемі акумуляторної батареї знаходиться блок запобіжників високої потужності у вигляді плавких вставок.
