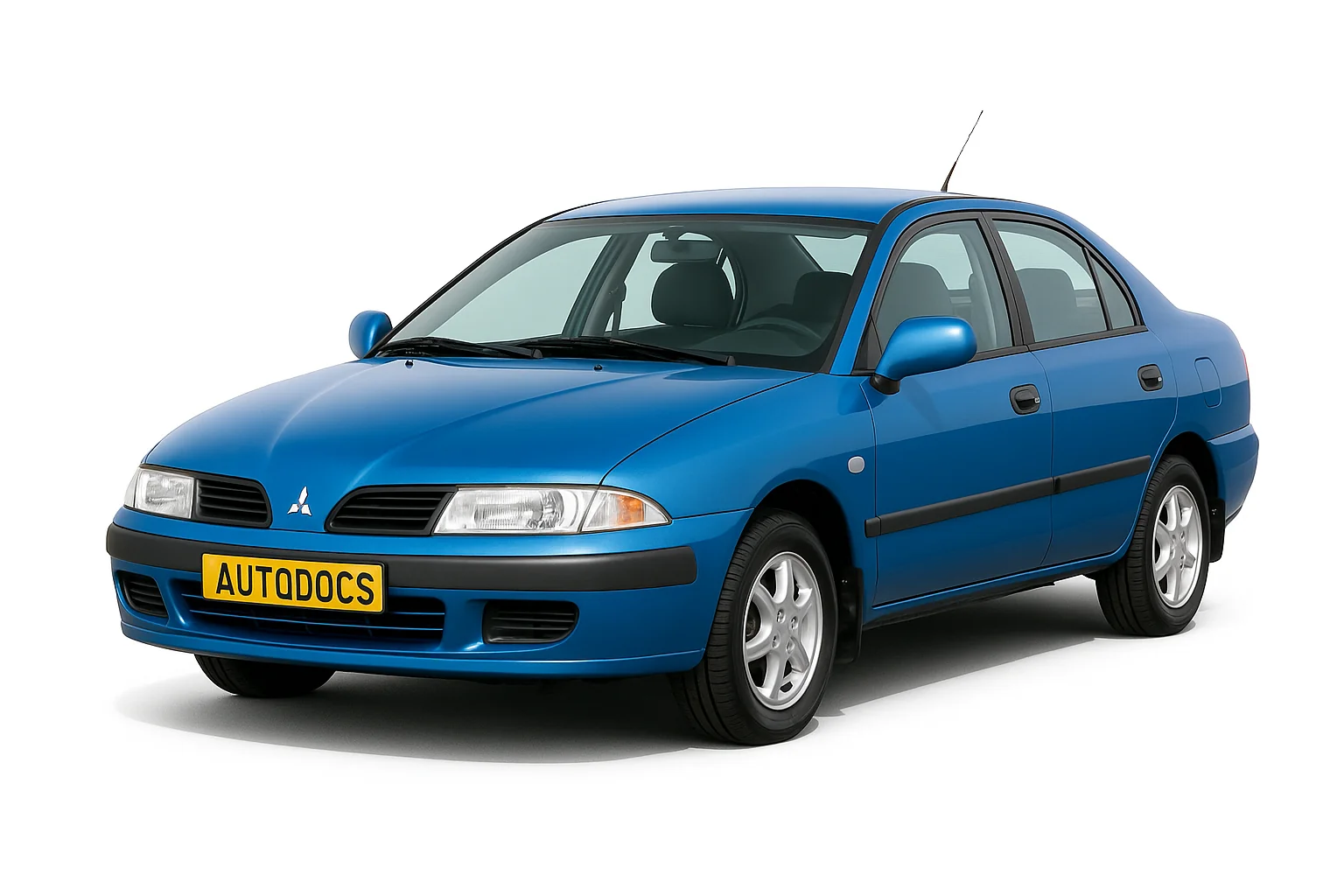

Mitsubishi Carisma вироблявся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004 і 2005 як з бензиновими так і дизельними двигунами. За цей час модель пройшла рестайлінг. У даному матеріалі ви знайдете опис запобіжників та реле Мітсубісі Каризма зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача. Наприкінці доповнимо відео прикладом розташування блоків.
Кількість елементів у блоках та їх призначення може відрізнятись від представленого та залежить від року випуску та рівня оснащення.
Зміст
Блоки в салоні
Блок запобіжників та реле
Він знаходиться під панеллю приладів з боку водія. Для доступу приберіть кришку.
Фото – приклад
Схема із призначенням із кришки відділу запобіжників
Схема
Опис запобіжників
| F1 | 15А Прикурювач , годинник |
| F2 | 10А Електропривод дзеркал заднього виду на дверях, керування сигналом центрального замку |
| F3 | 10А Іммобілайзер, покажчики повороту, аварійна сигналізація, система SRS (подушка безпеки) |
| F4 | 15А Система кондиціювання, омивачі фар, люк, система освітлення у денний час |
| F5 | 15А Центральний замок |
| F6 | 20А Очищувач лобового скла, омивач лобового скла, очисник заднього скла, омивач заднього скла |
| F7 | 20А Люк, керування сигналом центрального замку |
| F8 | 10А Звуковий сигнал |
| F9 | 10А Ліхтарі заднього ходу, керування КПП, система SRS (подушка безпеки) |
| F10 | 10А Система підтримки швидкості, аудіосистема, система ABS, протибуксувальна система, електропривод склопідйомників |
| F11 | 20А Підігрівач сидінь |
| F12 | 10А Комбінація приладів, протибуксувальна система, система ABS, система підтримки швидкості, антена, система SRS (подушка безпеки) |
| F13 | 25А Електродвигун вентилятора кондиціонера |
За прикурювач відповідає запобіжник номер 1 на 15А.
Розшифровка реле
- R1 – Реле покажчиків поворотів та аварійної сигналізації
- R2 – Реле обігріву заднього скла
- R3 – Реле електродвигуна вентилятора обігрівача
Блок реле
Встановлюється поруч із блоком запобіжників та реле.
Схема
Позначення
| А-67Х | Блок керування центральним замком (моделі без системи дистанційного керування центральним замком) |
| А-68Х | - |
| А-69Х | Реле переривчастого режиму роботи очищувача заднього скла |
| А-70Х | Реле протитуманних ліхтарів |
| А-71Х | Реле протитуманних ліхтарів (*4) |
| А-72Х | Діод |
| А-73Х | - |
| А-74Х | - |
| А-75Х | J / C ( 1 ) |
| А-76Х | J / C ( 2 ) |
Блоки під капотом
Головний блок
Розташований у лівій частині моторного відсіку поряд із стійкою.
Фото – приклад
Схема
Опис запобіжників
| F1 | 80А Плавка вставка – Генератор |
| F2 | 40А Плавка вставка-кондиціонер /опалювник, центральний замок, люк, протиугінна система |
| F3 | 40А Плавка вставка- Протиугінна система, замок запалювання |
| F4 | 50А Плавка вставка – ABS |
| F5 | 20А Плавка вставка – Система упорскування палива, система управління АКПП |
| F6 | 30А Плавка вставка — Система заряджання, фари, задні габарити /омивач і фар |
| F7 | 30А Плавка вставка - Електродвигун вентилятора системи охолодження, кондиціонер |
| F8 | 30А Плавка вставка - Електропривод скло підйомників |
| F9 | 25А Плавка вставка- Обігрівач заднього скла, обігрівачі дзеркал заднього виду на дверях |
| F10 | 20А Вентилятор конденсатора кондиціонера |
| F11 | 10А Годинник, лампа освітлення багажного відділення, антена, лампа освітлення салону, живлення електронного блоку керування двигуном |
| F12 | 20А Центральний замок |
| F13 | 10А Аудіосистема, система підтримки швидкості (круїз-контроль): |
| F14 | Резерв |
| F15 | 10А Аварійна сигналізація |
| F16 | 15А Стоп-сигнали |
| F17 | 15А Передні протитуманні фари |
| F18 | 10А Задній габарит- лівий, підсвічування комбінації приладів |
| F19 | 10А Задній габарит – правий |
| F20 | 10А Протитуманні ліхтарі, дальнє світло, індикатор увімкнення дальнього світла фар |
| F21 | Резерв |
| F22 | Резерв |
Призначення реле
- А – Реле насоса омивача фар
- B – Резерв
- С – Реле сигналу
- D – Резерв
- E – Реле електродвигуна вентилятора системи охолодження
- F – Реле габаритів
- G – Реле звукового сигналу протиугінної системи
- H – Реле фар
Додатковий блок
Встановлюється правому крилі моторного відсіку.
Світлина
Схема
Позначення
| 1 | Резерв |
| 2 | Реле 1 електродвигуна вентилятора конденсатора кондиціонера |
| 3 | Реле 2 електродвигуна вентилятора конденсатора кондиціонера |
| 4 | Реле електромагнітної муфти компресора кондиціонера |
| F1 | Резерв |
| F2 | (10А) Компресор кондиціонера |
додаткова інформація
Більше інформації про реле та запобіжники, а також приклад доступу можна знайти в даному відео.
