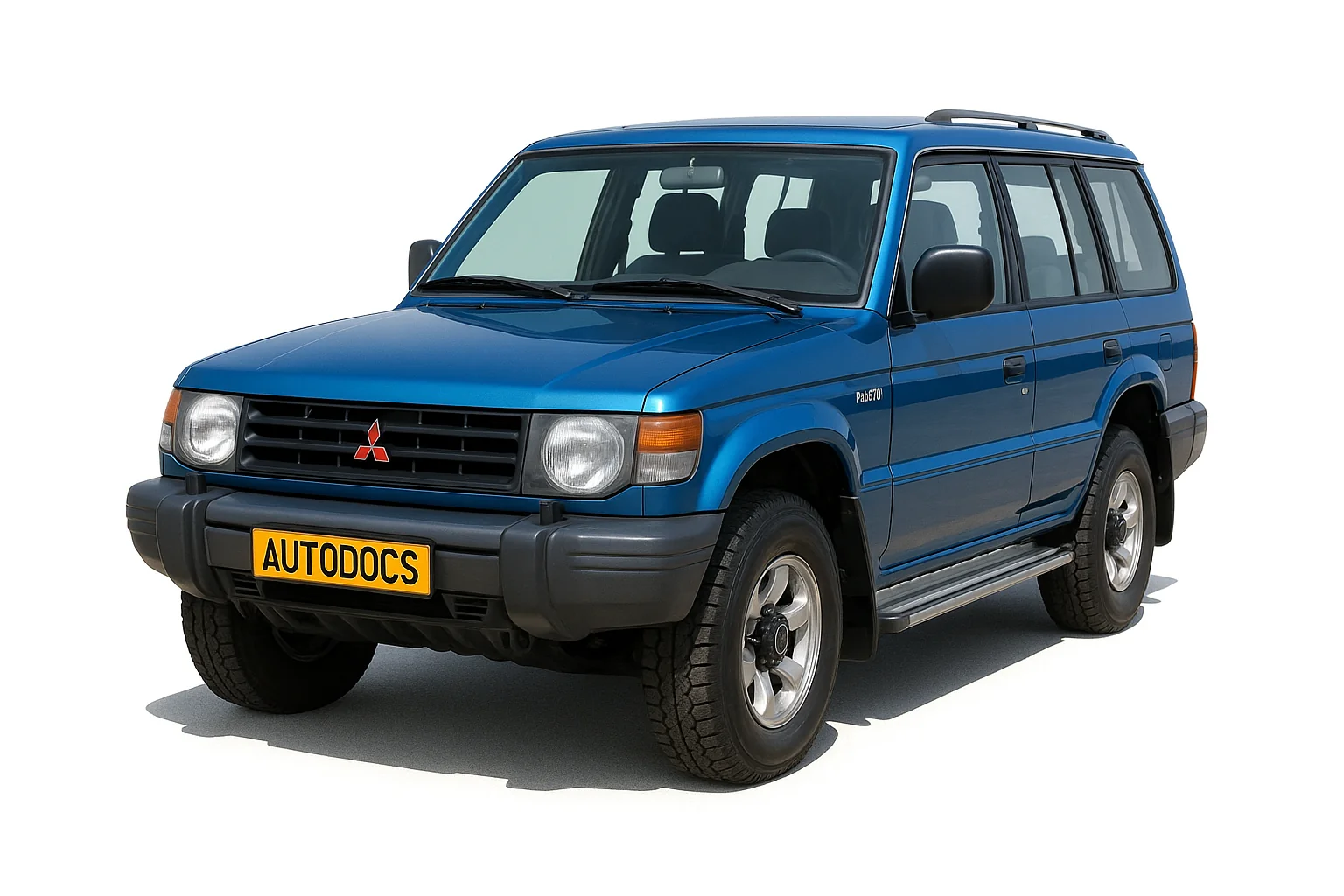

Mitsubishi Pajero 2 поколення випускався у 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 роках як з бензиновими, так і дизельними двигунами. За цей час модель пройшла рестайлінг. У даному матеріалі Ви знайдете опис запобіжників та реле Mitsubishi Pajero 2 поколення зі схемами блоків та місцями їх розташування. Виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників може відрізнятися від показаного та залежить від року випуску та рівня оснащення.
Блоки в салоні
Блок запобіжників
Розташований під панеллю з боку водія, там же встановлений і діагностичний роз'єм.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 15 | Прикурювач |
| 2 | 10 | Радіоприймач |
| 3 | 10 | Реле печки |
| 4 | 10 | 4А/Т (моделі з автоматичною коробкою передач) |
| 5 | 20 | Передній та задній кондиціонер |
| 6 | 10 | Покажчики поворотів |
| 7 | 10 | Прилади панелі приладів |
| 8 | 10 | Звуковий сигнал |
| 9 | 15 | Склоочисники |
| 10 | 10 | Склопідйомники |
| 11 | 10 | Система приводу на всі колеса, управління підвищувальною передачею (моделі з автоматичною коробкою передач) |
| 12 | 15 | Замки дверей |
| 13 | 10 | Ліхтар освітлення салону, годинник |
| 14 | 15 | Ліхтар заднього ходу |
| 15 | 15 | Вогні стоп-сигналу |
| 16 | 25 | Печка |
| 17 | 15 | Розетка живлення |
| 18 | 10 | Печка, що обігріває задню частину салону |
| Реле | ||
| R1 | Реле підключення додаткового обладнання | |
| R2 | Реле електродвигуна опалювача | |
За прикурювач відповідає запобіжник номер 1 на 15А.
Блок реле
Кріпиться над блоком запобіжників.
| № | Призначення |
|---|---|
| 1 | Резерв |
| 2 | Реле заднього опалювача |
| 3 | Реле електроприводу склопідйомників |
| 4 | Блок управління центральною блокуванням замків дверей |
| 5 | Реле обігріву заднього скла |
| 6 | Реле переривчастого режиму роботи очищувача заднього скла |
| 7 | Реле-переривач покажчиків повороту та аварійної сигналізації |
Окремі запобіжники та реле можуть бути встановлені поза блоками, наприклад запобіжник протитуманних фар.
Блок під капотом
Розташований з лівого боку підкапотного простору за захисною кришкою.
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 60 | Акумулятор |
| 2 | 100 | Генератор змінного струму |
| 3 | 20 | Система впорскування |
| 4 | 40 | Вимикач запалювання |
| 5 | 30 | Обігрів заднього скла |
| 6 | 30 | Електричне управління склопідйомниками |
| 7 | 30 | Кондиціонер |
| 8 | 40 | Лампи |
| 9 | 15 | Підігрівач палива |
| 10 | 10 | Компресор кондиціонера |
| 11 | 25 / 30 | Вентилятор конденсатора кондиціонера |
| 12 | 10 | Задні протитуманні фари |
| 13 | 10 | Задні ліхтарі |
| 14 | 10 | Задні ліхтарі |
| 15 | 10 | Дальнє світло фар |
| 16 | 10 | Сигнальні лампи аварійної сигналізації |
| 17 | 60 | АБС |
| 18 | 20 | Протитуманні фари |
| 19 | 80 | Свічка нагрівання |
| Реле | ||
| R1 | Передні фари | |
| R2 | Інтеркулер | |
| R3 | Генератор змінного струму | |
| R4 | Задні протитуманні фари | |
| R5 | Задні ліхтарі, габарити | |
| R6 | Двигун вентилятора конденсатора | |
| R7 | Компресор кондиціонера | |
На плюсовій клемі АКБ можуть встановлюватися окремі запобіжники.
Додаткова інформація
Наочний приклад розташування блоків можете подивитися у даному відео.
