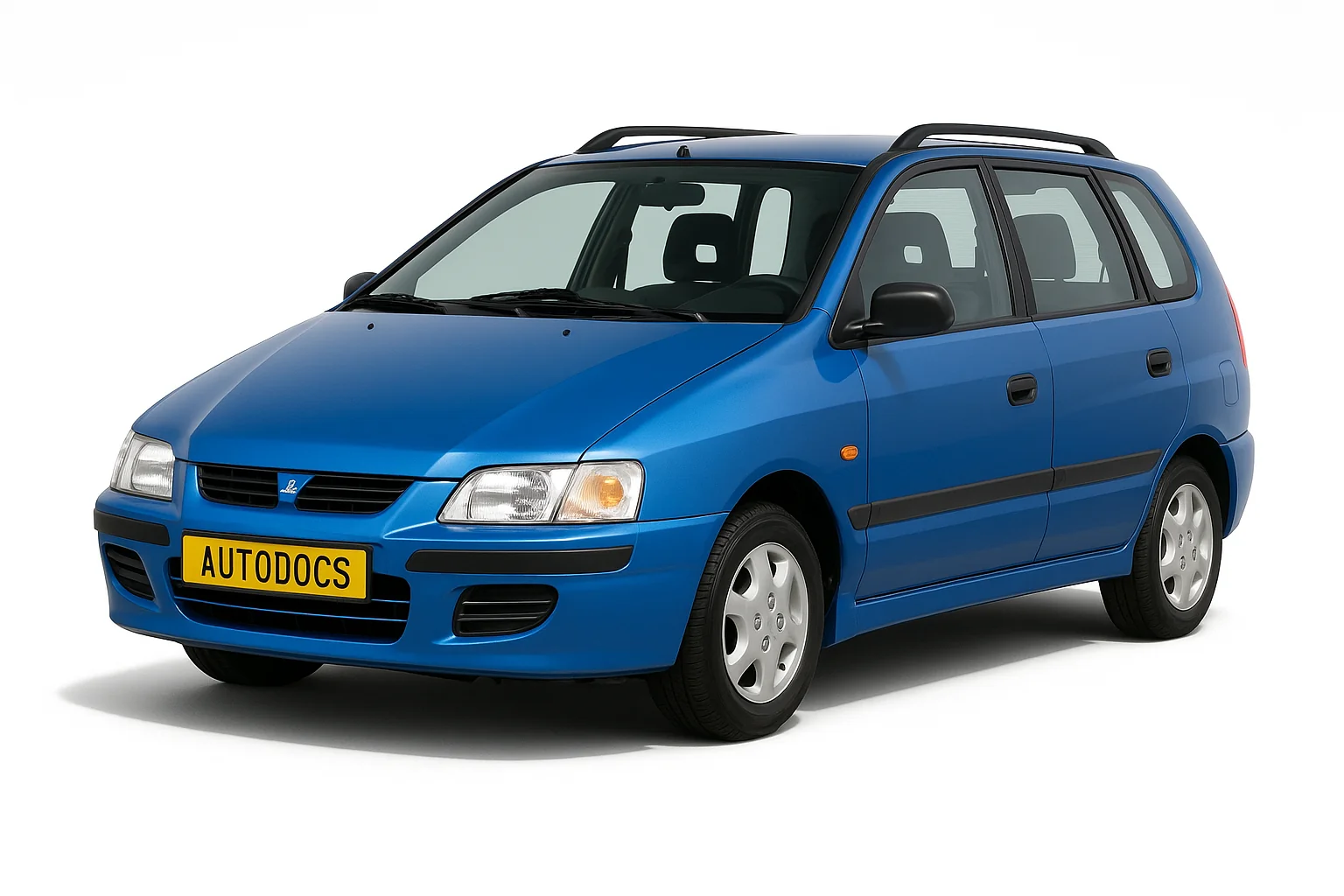

Mitsubishi Space Star випускався в 1998, 1999, 2000, 2001, 2002, 2003, 2004 та 2005 році. У цій статті ви знайдете опис запобіжників та реле Мітсубісі Спейс Стар зі схемами блоків, фотографіями та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Звіряйте призначення елементів зі своїми схемами на захисній кришці Вашого Мітсубісі Спейс Стар.
Блоки в салоні
Блок запобіжників та реле
Розташований під панеллю приладів з боку водія, за ящиком для дрібниць. Щоб його дістати, треба легко стиснути з боків.
Фото – приклад
Схема із призначенням із кришки відділу запобіжників
Схема
Опис запобіжників
F1 | 15А Прикурювач , годинник |
F2 | 10А Електропривод дзеркал заднього виду на дверях, керування сигналом центрального замку |
F3 | 10А Іммобілайзер, покажчики повороту, аварійна сигналізація, система SRS (подушка безпеки) |
F4 | 15А Система кондиціювання, омивачі фар, люк, система освітлення у денний час |
F5 | 15А Центральний замок |
F6 | 20А Очищувач лобового скла, омивач лобового скла, очисник заднього скла, омивач заднього скла |
F7 | 20А Люк, керування сигналом центрального замку |
F8 | 10А Звуковий сигнал |
F9 | 10А Ліхтарі заднього ходу, керування КПП, система SRS (подушка безпеки) |
F10 | 10А Система підтримки швидкості, аудіосистема, система ABS, протибуксувальна система, електропривод склопідйомників |
F11 | 20А Підігрівач сидінь |
F12 | 10А Комбінація приладів, протибуксувальна система, система ABS, система підтримки швидкості, антена, система SRS (подушка безпеки) |
F13 | 25А Електродвигун вентилятора кондиціонера |
За прикурювач відповідає запобіжник номер 1 на 15А.
Позначення реле
- R1 – Реле покажчиків поворотів та аварійної сигналізації
- R2 – Реле обігріву заднього скла
- R3 – Реле електродвигуна вентилятора обігрівача
Блок реле
Встановлюється поруч із блоком запобіжників та реле.
Фото – приклад
Тут можуть кріпитися такі реле:
- Door lock – Реле центрального замку
- Rear wiper – Реле роботи очищувача скла
- Реле протитуманних ліхтарів і т.д.
Блок під капотом
Знаходиться з лівого боку, поряд із стійкою.
Схема
Призначення запобіжників
1 | Резерв |
2 | Резерв |
3 | Резерв |
4 | Резерв |
5 | 10А Довге світло |
6 | 10А Габарит лівий |
7 | 10А Габарит правий |
8 | 15А Протитуманний ліхтар |
9 | Резерв |
10 | 15А Стоп сигнали |
11 | 20А Система упорскування |
12 | Резерв |
13 | 40А Фари |
14 | 30А Вентилятор системи охолодження двигуна |
15 | 30А Електропривод вікон |
16 | 40А Замок запалювання |
17 | 50А АБС |
18 | 10А Аварійна сигналізація та покажчики поворотів |
19 | Резерв |
20 | Резерв |
21 | 10А Аудіо система |
22 | 20А Центральний замок |
23 | 10А Внутрішнє освітлення |
24 | 10А Компресора кондиціонера |
25 | 20А Вентилятор конденсатора |
26 | 30А Обігрівач заднього скла |
27 | 40А Група запобіжників |
28 | 100А Генератор |
Реле
- А – Реле габаритів
- В – Вентилятор системи охолодження
- С – Резерв
- D – Реле далекого світла фар
- E – Резерв
- F – Компресора кондиціонера
- G – Реле кондиціонера
- H – Реле кондиціонера
- I – Вентилятор системи охолодження
- J, K – Реле сигналу та сигналу сигналізації
