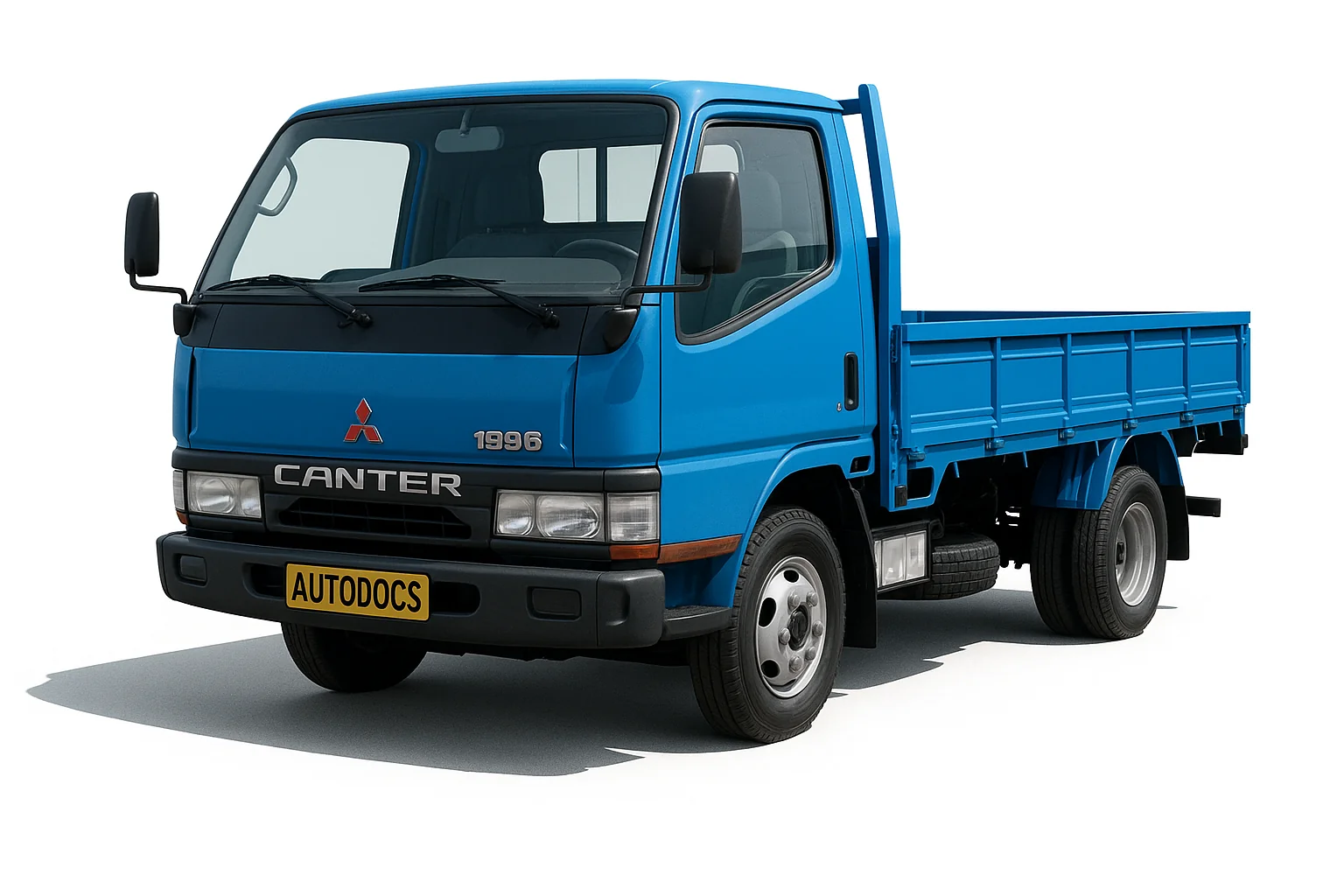

Mitsubishi Canter 6 го покоління вироблявся в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 з різними варіантами виконання кузова і кабіни (ліво руль). У цій публікації ви знайдете опис запобіжників Мітсубісі Кантер 6 зі схемами блоків та місцями розташування.
Виконання блоків та розташування окремих елементів може відрізнятись і залежить від рівня оснащення, року випуску та регіону постачання. Звіряйте позначення зі своїми схемами на кришці захисту.
Блоки в салоні
Блок запобіжників
За захисною кришкою в центральній панелі. Приклад розташування праворульної моделі.
Фото – приклад
Опис
| F1 | 10/15А Ліва фара |
| F2 | 10/15А Права фара |
| F3 | 10/15А Стоп-сигнали, звуковий сигнал, блок керування сповільнювачем (скидання кодів) |
| F4 | 10/15А Покажчики повороту |
| F5 | 5А Е/дв відсічення палива |
| F6 | 10А Освітлення салону |
| F7 | 10А Додаткове обладнання |
| F8 | 25/30А Скло підйомники, центральний замок |
| F9 | 25А Пневмо підвіска |
| F10 | 15А Блок управління АКПП (обтирання кодів) |
| F11 | 25А Гідропідсилювач рульового керування |
| F12 | 25А Система EZGO |
| F13 | 15А Прикурювач |
| F14 | 10А Магнітола |
| F15 | 10А Додаткове обладнання |
| F16 | 10А Привід дзеркал |
| F17 | 5/10А Реле відсічення палива (24 В) |
| F18 | 10/30А Стартер |
| F19 | 10А Ліхтарі заднього ходу, блок керування системою рециркуляції ОГ (скидання кодів) (4D33, 35) |
| F20 | 10А Комбінація приладів |
| F21 | 10А Склоочисник |
| F22 | 10А Додаткове обладнання |
| F23 | 10А АКПП, система EZGO |
| F24 | 10А АКПП |
| F25 | 10А Система рециркуляції ОГ |
| F26 | 10А Уповільнювач |
| F27 | 10А Гірське гальмо |
| F29 | 10А ABS |
| F30 | 10А Кондиціонер з автоматичним керуванням |
| F32 | 10А Кондиціонер |
| F33 | 25/30А Вентилятор обігрівача |
| F34 | 15А Габарити |
За прикурювач відповідає запобіжник 13 на 15А.
Окремо, у нижній частині можуть бути: 2 – запобіжник ASR (10 А), 3 – запобіжник амперметра (1 А)
Блок реле
Встановлюється на панелі навпроти пасажирського сидіння.
Світлина
Призначення реле
- реле приводу дзеркал (складання)
- реле приводу дзеркал (робоче положення)
- реле центрального замку (блокування)
- реле центрального замку (розблокування)
- блок MU-TIC або MULAC
- реле-переривник покажчиків повороту (і реле ламп освітлення при повороті – модифікації)
- реле стіл-сигналів (моделі з гірським гальмом)
- реле термостату (FE, FF, FG)
- реле габаритів
- реле фар дальнього світла
- реле фар ближнього світла
- реле вентилятора обігрівача
- реле зумера відбору потужності
- реле низької швидкості склоочисника
- реле гальма стоянки
- реле високої швидкості склоочисника
- реле гірського гальма (ABS/ASR)
- реле гірського гальма (ABS)
- реле системи інтенсивного прогріву двигуна (FB, FD)
- реле індикатора низького рівня моторного масла
- блок LAC
- реле компресора (FF)
- реле компресора (FF)
- головне реле системи пневмопідвіски
- блок управління сповільнювача
- реле перемикання передач роздавальної коробки (FG38)
- датчик несправності ламп стоп-сигналів (CUSTOM)
- реле охолоджувача робочої рідини АКПП (FE)
- реле охолоджувача робочої рідини АКПП (FB)
- реле звукового сигналу системи EZGO
- реле системи відсічення палива
- реле увімкнення режиму 4WD
- блок керування PPS (FE, FF); блок керування приводом дзеркал
- блок управління блокуванням ключа (моделі з АКПП)
- блок управління роздавальною коробкою (FG38)
- блок управління блокуванням диференціала (FG38)
- 38, 39 - реле муфти відбору потужності. 40 – блок керування АКПП.
Блок біля АКБ
Зовні автомобіля поруч із акумуляторною батареєю знаходиться додатковий блок запобіжників та реле.
Фото – приклад
Позначення
| FH1 | 50А Запобіжники F1…4 |
| FH2 | 50А Запобіжники F5…12 |
| FH3 | 30А ABS |
| FH4 | 30А АБС |
| FH5 | 50А Висновок "В" замку запалювання |
| FH6 | Запобіжники F31…34 |
| FH7 | 100А Генератор |
| FH8 | 80А Другий генератор 50А Уповільнювач |
