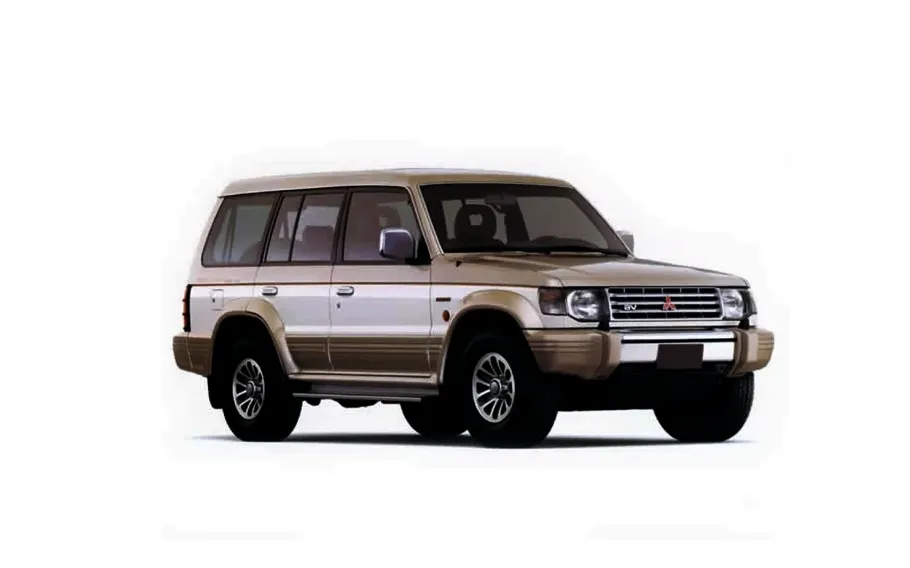

Mitsubishi Pajero 2 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 годах как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данном материале Вы найдёте описание предохранителей и реле Митсубиси Паджеро 2 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей может отличаться от показанного и зависит от года выпуска и уровня оснащения.
Блоки в салоне
Блок предохранителей
Расположен под панелью со стороны водителя, там же установлен и диагностический разъём.
Схема
Описание предохранителей
| 1 | 15А Прикуриватель |
| 2 | 10А Радиоприемник |
| 3 | 10А Реле печки |
| 4 | 10А 4А/Т (модели с автоматической коробкой передач) |
| 5 | 20А Передний и задний кондиционер |
| 6 | 10А Указатели поворотов |
| 7 | 10А Приборы приборного щитка |
| 8 | 10А Звуковой сигнал |
| 9 | 15А Стекло очистители |
| 10 | 10А Стекло подъемники |
| 11 | 10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач) |
| 12 | 15А Замки дверей |
| 13 | 10А Фонарь освещения слона, часы |
| 14 | 15А Фонарь заднего хода |
| 15 | 15А Огни стоп-сигнала |
| 16 | 25А Печка |
| 17 | 15А Гнездо питания |
| 18 | 10А Печка, обогревающая заднюю часть салона |
За прикуриватель отвечает предохранитель номер 1 на 15А.
Реле
- R1 – Реле подключения дополнительного оборудования
- R2 – Реле электродвигателя отопителя
Блок реле
Крепится над блоком предохранителей.
Фото – схема
Назначение
- Резерв
- Реле заднего отопителя
- Реле электропривода стеклоподъемников
- Блок управления центральной блокировкой замков дверей
- Реле обогревателя заднего стекла
- Реле прерывистого режима работы очистителя заднего стекла
- Реле-прерыватель указателей поворота и аварийной сигнализации
Отдельные предохранители и реле могут быть установлены вне блоков, например предохранитель противотуманных фар.
Блок под капотом
Находится с левой стороны подкапотного пространства за защитной крышкой.
Схема
Обозначение предохранителей
| 1 | 60А Аккумулятор |
| 2 | 100А Генератор переменного тока |
| 3 | 20А Система впрыска |
| 4 | 40А Выключатель зажигания |
| 5 | 30А Демистер заднего стекла |
| 6 | 30А Электрическое управление стекло подъемниками |
| 7 | 30А Кондиционер |
| 8 | 40А Лампы |
| 9 | 15А Подогреватель топлива |
| 10 | 10А Компрессор кондиционера |
| 11 | 25/30А Вентилятор конденсатора кондиционера |
| 12 | 10А Задние противотуманные фары |
| 13 | 10А Задние фонари |
| 14 | 10А Задние фонари |
| 15 | 10А Дальний свет фар |
| 16 | 10А Сигнальные лампы аварийной сигнализации |
| 17 | 60А АБС |
| 18 | 20А Противотуманные фары |
| 19 | 80А Свеча накаливания |
Реле
| R1 | Передние фары |
| R2 | Интеркуллер |
| R3 | Генератор переменного тока |
| R4 | Задние противотуманные фары |
| R5 | Задние фонари, габариты |
| R6 | Двигатель вентилятора конденсатора |
| R7 | Компрессор кондиционера |
На плюсовой клемме АКБ могут устанавливаться отдельные предохранители.
