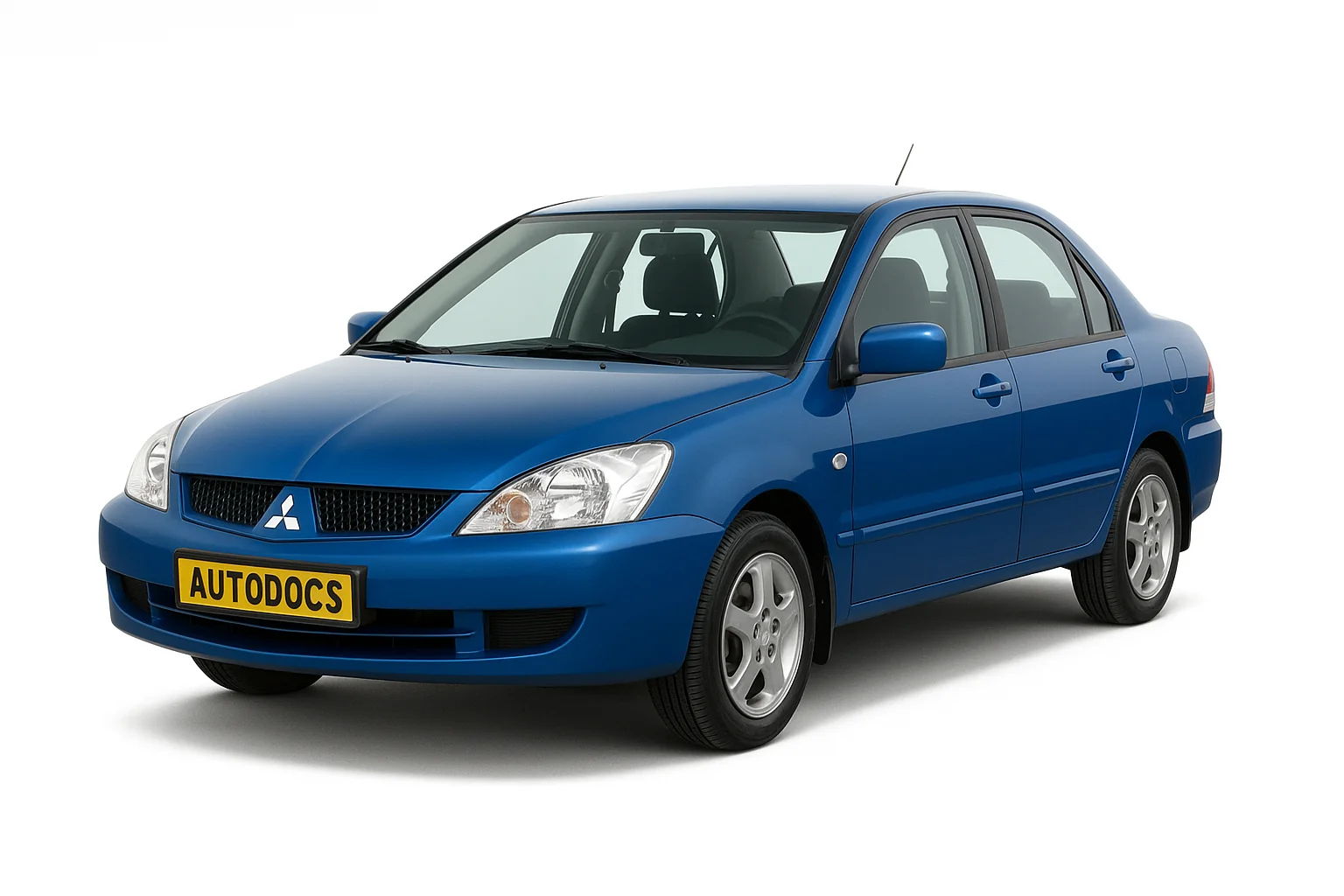

Mitsubishi Lancer 9- го покоління проводився в 2001, 2002, 2003, 2004, 2005, 2006 та 2007 році. Найбільшу популярність набув седани з бензиновими двигунами об'ємом 1,3 1,6 і 2,0 л і дизельні універсали об'ємом 1,8 л. У Японії відомий під назвою Lancer Cedia . У даній публікації ми покажемо опис запобіжників та реле Мітсубісі Лансер 9 зі схемами блоків та фото-прикладами виконання. Зазначимо запобіжник прикурювача.
Кількість елементів у блоках та їх призначення може відрізнятися від представленого та залежить від року випуску, рівня оснащення та регіону постачання. Наприклад, Лансер Цедія відрізняється ще й зовнішнім дизайном, хоча схеми багато в чому збігаються.
Блок у салоні
Він розташований за ящиком рукавички в нижній частині панелі приладів.
Фото – приклад
Схема
Опис запобіжників
1 | 10A Система запалювання |
2 | 7,5А Комбінація (панель) приладів |
3 | 7,5A Ліхтарі заднього ходу, Реле керування автоматичною коробкою передач |
4 | 7,5А Система підтримки швидкості |
5 | 7,5A Система кондиціювання |
6 | 7.5A Пульт керування зовнішніми дзеркалами |
7 | 20A Очищувачі та омивачі, Електронний блок керування освітленням |
8 | 7,5A Електронний блок керування двигуном та автоматичною коробкою передач (для автомобілів з АКПП), електронний блок системи керування двигуном, реле паливного насоса |
9 | 15A Прикурювач |
10 | Резерв |
11 | 7,5A Електропривод дзеркал |
12 | 7,5A АБС |
13 | 10A Аудіосистема, Радіо |
14 | 15A Очищувач/омивач заднього скла |
15 | 15A Діагностичний роз'єм |
16 | 10A Задній протитуманний ліхтар |
17 | Резерв |
18 | 10A Лампи освітлення салону |
19 | 30A Електродвигун вентилятора обігрівача |
20 | 30A Обігрівач заднього скла |
21 | 20A Електродвигун приводу люка |
22 | 10A Підігрівач сидінь |
23 | 10A Насос охолодження проміжного охолоджувача турбо компресора |
24 | Резерв |
За прикурювач відповідає запобіжник номер 9 на 15А.
Розшифровка реле
- Реле паливного насосу (1)
- Реле підігріву передніх сидінь
- Реле паливного насосу (2)
- Реле розетки для підключення додаткового обладнання
- Реле задніх протитуманних ліхтарів
- Реле електро скло підйомників
- Реле електродвигуна вентилятора обігрівача
- Реле обігрівача заднього скла
Блоки під капотом
Встановлюються у лівій частині моторного відсіку. Складаються з головного блоку запобіжників та реле та блоку з реле
Фото приклад
Зелений відділ – електронний блок керування освітлення.
Основний блок
Схема
Призначення запобіжників
1 | 60A Блок запобіжників/ реле панелі приладів 80А Батарея |
2 | 50A Електродвигун вентилятора системи охолодження |
3 | 60A Система ABS |
4 | 40A Ланцюги замку запалювання |
5 | 30A Електропривод склопідйомників |
6 | 15A Протитуманні фари |
7 | 15A/20A Підігрівач сидінь |
8 | 10A Звуковий сигнал |
9 | 20A Система керування двигуном |
10 | 10A Електромагнітна муфта компресора кондиціонера |
11 | 15A Стоп-сигнали |
12 | 15A Обігрівач лобового скла |
13 | 7,5А Генератор |
14 | 10A Аварійна сигналізація |
15 | 20A Електронний блок керування КПП |
16 | 10A Далеке світло правої фари |
17 | 10A Далеке світло лівої фари |
18 | 10A Ближнє світло правої фари |
19 | 10A Ближнє світло лівої фари |
20 | 7,5A Задній ліхтар (правий) |
21 | 7,5A Задній ліхтар (лівий) |
22 | 10A Лампи освітлення салону |
23 | 10A Аудіосистема |
24 | 15A Паливний насос |
25 | 15A Роз'єм живлення додаткового обладнання |
Позначення реле
- Резерв
- Реле обігрівача лобового скла
- Реле роз'єму живлення додаткового обладнання
- Реле звукового сигналу
- Реле протитуманних фар
- Реле електродвигуна вентилятора системи охолодження
Блок із реле
Схема
Опис
- Реле електромагнітної муфти компресора кондиціонера
- Реле системи керування двигуном
- Реле електронного блоку керування КПП
- Реле запалювання
- Реле блоку управління дросельною заслінкою
- Резерв
- Резерв
Головний запобіжник
Головний запобіжник виконаний у вигляді плавкої вставки високої потужності знаходиться на плюсовій клемі акумуляторної батареї.
додаткова інформація
У цьому відео Ви можете дізнатися “народний” спосіб, як скинути помилки на лансер 9 за 5 секунд, не знімаючи клему з акумулятора.
