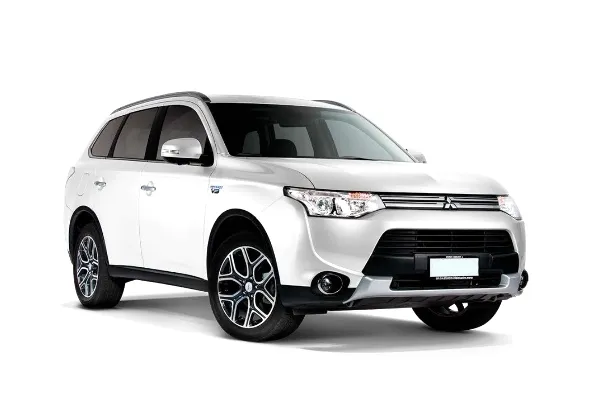

Mitsubishi Outlander 3 го покоління випускався в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 році під назвою Mitsubishi Outlander P-HEV. За цей час модель пройшла рестайлінг. У даному матеріалі Ви знайдете опис запобіжників та реле Мітсубісі Аутлендер 3 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.

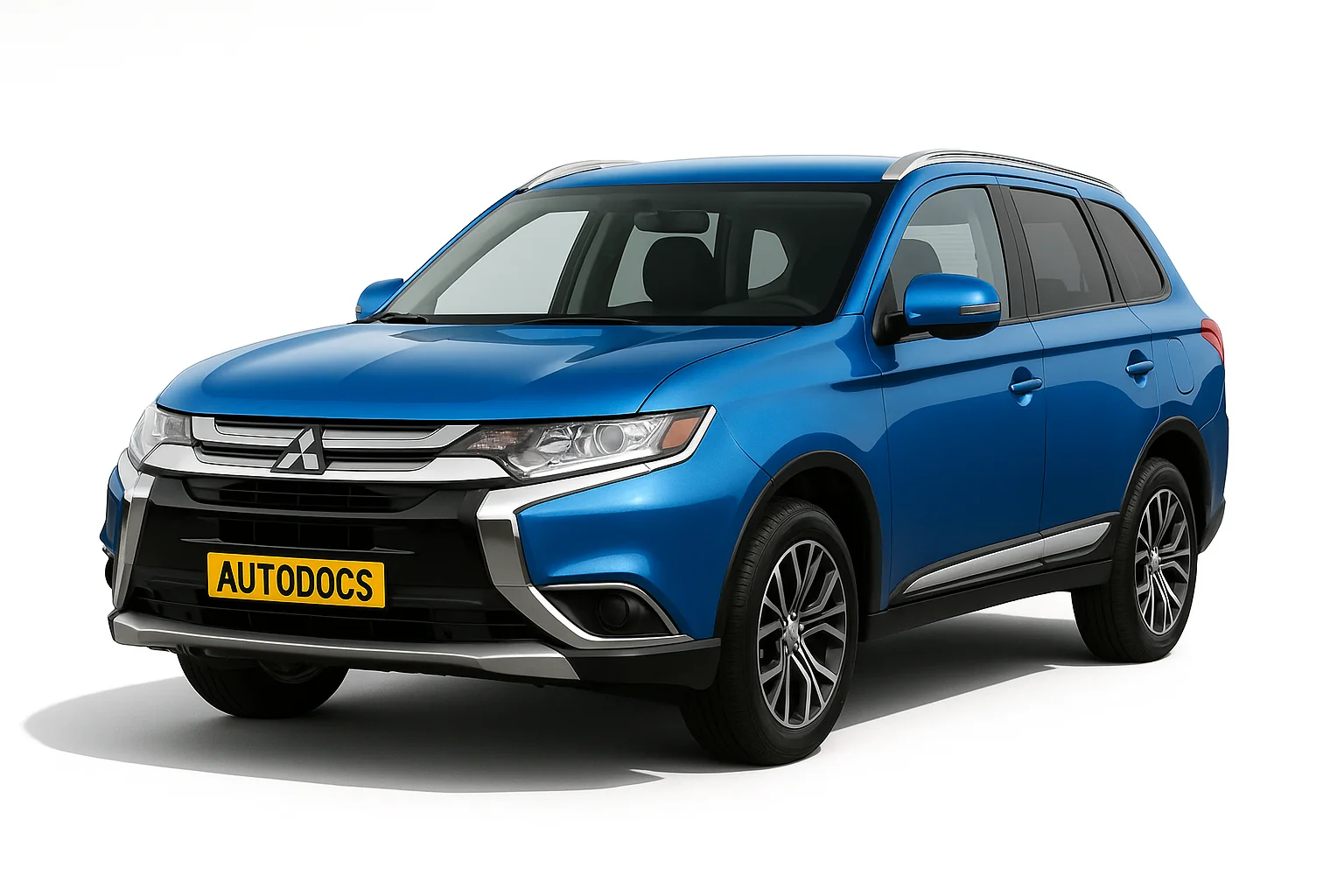

мітсубісі аутлендер 3

Виконання блоків може відрізнятись і залежить від року випуску та рівня оснащення. Звіряйте опис зі своїми схемами на звороті кришки.

Блок у салоні

Він встановлений під панеллю водія за захисною кришкою.

Блок під панеллю в салоні

Схема

Схема блоку у салоні

Опис

1 30А Електросклопідйомники
2 30А Обігрівач заднього скла
3 30А Обігрівач
4 30А Очищувач вітрового скла
5 20А Електропривод замків дверей
6 10А Задній протитуманний ліхтар
7 15А Розетка електроживлення
8 10А Очищувач заднього скла
9 20А Люк
10 10А Замок запалювання
11 10А Опції
12 12А Аварійна світлова сигналізація
13 13А Система повної приводу
14 15А Стоп-сигнали (лампи стоп-сигналів)
15 10А Панель приладів
16 7,5А Система полушок безпеки SRS
17 15А Аудіосистема
18 7,5А Реле блоку керування
19 15А Лампи освітлення салону (плафони)
20 7,5А Ліхтарі заднього ходу (лампи світла заднього ходу)
21 7,5А Обігрів зовнішніх дзеркал заднього виду
22 10А Зовнішні дзеркала заднього виду
23 15А Прикурювач/ Розетка електроживлення
24 7,5А Система заряджання
25 30А Електропривод сидінь
26 30А Обігрів сидінь
27 Резерв

За передній прикурювач відповідає запобіжник номер 23 на 15А.

Блоки під капотом

Під капотом Mitsubishi Outlander 3 може бути розташовано 2 блоки із запобіжниками та реле – зліва та праворуч моторного відсіку.

Блоки під капотом

Головний блок

Встановлюється із права.

Фото – приклад

Фото блоку під капотом

Приклад схеми з кришки блоку

Приклад схеми блоку під капотом

Схема

Схема блоку під капотом

Позначення

SBF1 30А Електродвигун вентилятора конденсатора
SBF2 30А Стартер
SBF3 30А Електродвигун вентилятора конденсатора
SBF4 40А Електродвигун вентилятора системи охолодження двигуна
SBF5 40А ABS
SBF6 40А VLC
SBF7 30А ABS
BF1 30А Електропривод дверей багажного відділення
BF2 30А Підсилювач аудіосистеми
BF3 30А Пристрій введення-виводу
BF4 30А Електроустаткування дизельного двигуна
F1 20А АКПП
F2 15А Обігрівач щіток склоочисника
F3 Резерв
F4 10А Денні ходові вогні
F5 15А Протитуманні фари
F6 10А Кондиціонер
F7 20А Омивачі фар
F8 20А Звуковий сигнал протиугінної системи
F9 10А Звуковий сигнал
F10 15А Привід дросельної заслінки
F11 7,5А Генератор
F12 7,5А Двигун
F13 20А Ланцюг живлення електроустаткування двигуна
25А Підігрівач паливної магістралі
F14 15А Бензонасос
F15 10А Котушка запалювання
F16 10А Ланцюг живлення електроустаткування двигуна
F17 10А Фара далекого світла (ліва)
F18 10А Фара далекого світла (права)
F19 20А З газорозрядною лампою: Фара ближнього світла (ліва)
F20 20А З газорозрядною лампою: Фара ближнього світла (права)
F21 10А З галогенною лампою: Фара ближнього світла (ліва)
F22 10А Фара ближнього c галогенного світла (права) лампою
F23 7,5А Датчик заряду акумуляторної батареї

Призначення реле

Реле під капотом

Додатковий блок

Встановлюється не всі моделі.

Схема

Додатковий блок

Розшифровка

SBF1 30A Патронник
SBF2 30A Вакуумний насос
F1 20А Водяний насос (електродвигуни)
F2 7,5А Управління батареї
F3 15A Батарея живлення обігрівача
F4 7,5А Лючок паливного бака
F5 7,5A Соленоїд кондиціонера
F6 7,5A Насос кондиціонера
F7 10A Контролер електромотора
F8 7,5A Обігрів лобового скла
F9 15A Головний драйвер акумулятора / 10А Живильник і контролер заряджання
F10 15A Контролер запалювання
F11 7,5A Контролер запалювання

Блок на АКБ

На плюсовій клемі акумуляторної батареї також може кріпитися запобіжний блок виконаний у вигляді плавких вставок високої потужності.

Блок на акб
