Mitsubishi Carisma a fost produs în 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004 și 2005, atât cu motoare pe benzină, cât și diesel. În acest timp, modelul a suferit un facelift. În acest material veți găsi descrierea siguranțelor și releelor Mitsubishi Carisma cu schemele blocurilor și locațiile acestora. Vom evidenția siguranța brichetei. În final, vom completa cu un exemplu video al locației blocurilor.
Numărul elementelor din blocuri și funcția acestora pot diferi de cele prezentate și depind de anul de fabricație și de nivelul de echipare.
Cuprins
Blocurile din habitaclu
Blocul siguranțelor și releelor
Acesta se află sub bord, pe partea șoferului. Pentru acces, scoateți capacul de protecție.
Foto – exemplu
Schema cu funcțiile de pe capacul blocului de siguranțe
Schema
Descrierea siguranțelor
| F1 | 15A Brichetă, ceas |
| F2 | 10A Acționarea electrică a oglinzilor retrovizoare montate pe uși, comanda semnalului de închidere centralizată |
| F3 | 10A Imobilizator, semnalizatoare de direcție, avarii, sistem SRS (airbag) |
| F4 | 15A Sistem de climatizare, spălătoare faruri, trapă, sistem de iluminare de zi |
| F5 | 15A Închidere centralizată |
| F6 | 20A Ștergător parbriz, spălător parbriz, ștergător lunetă, spălător lunetă |
| F7 | 20A Trapă, comanda semnalului de închidere centralizată |
| F8 | 10A Claxon |
| F9 | 10A Lămpi de mers cu spatele, comanda cutiei de viteze, sistem SRS (airbag) |
| F10 | 10A Sistem de menținere a vitezei, sistem audio, sistem ABS, sistem de control al tracțiunii, acționarea electrică a geamurilor electrice |
| F11 | 20A Încălzitor scaune |
| F12 | 10A Bord, sistem de control al tracțiunii, sistem ABS, sistem de menținere a vitezei, antenă, sistem SRS (airbag) |
| F13 | 25A Motorul electric al ventilatorului climatizării |
Pentru brichetă răspunde siguranța numărul 1 de 15A.
Descifrarea releelor
- R1 – Releu semnalizatoare de direcție și avarii
- R2 – Releu încălzire lunetă
- R3 – Releu motor electric ventilator încălzire
Bloc relee
Se montează lângă blocul siguranțelor și releelor.
Schema
Denumire
| А-67Х | Unitatea de comandă a închiderii centralizate (modele fără sistem de comandă la distanță a închiderii centralizate) |
| А-68Х | – |
| А-69Х | Releu funcționare intermitentă ștergător lunetă |
| А-70Х | Releu faruri de ceață |
| А-71Х | Releu faruri de ceață (*4) |
| А-72Х | Diodă |
| А-73Х | – |
| А-74Х | – |
| А-75Х | J / C ( 1 ) |
| А-76Х | J / C ( 2 ) |
Blocurile sub capotă
Blocul principal
Este amplasat în partea stângă a compartimentului motor, lângă montant.

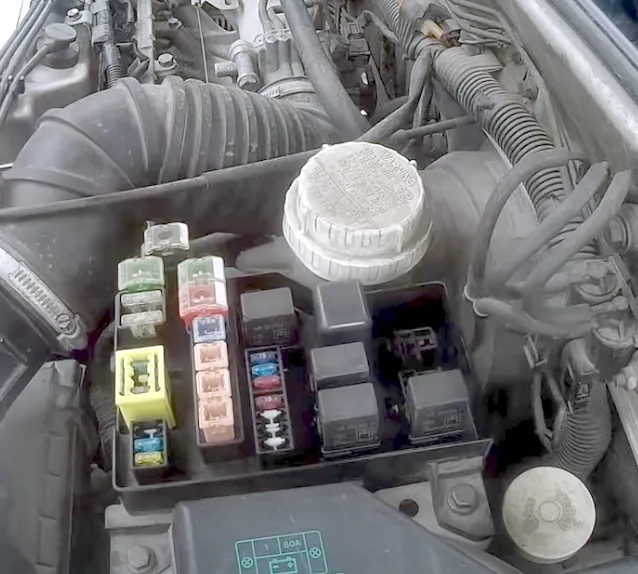

Foto – exemplu
Schema
Descrierea siguranțelor
| F1 | 80A Siguranță fuzibilă – Alternator |
| F2 | 40A Siguranță fuzibilă – climatizare /încălzire, închidere centralizată, trapă, sistem antifurt |
| F3 | 40A Siguranță fuzibilă – Sistem antifurt, contact |
| F4 | 50A Siguranță fuzibilă – ABS |
| F5 | 20A Siguranță fuzibilă – Sistem de injecție combustibil, sistem de comandă cutie automată |
| F6 | 30A Siguranță fuzibilă – Sistem de încărcare, faruri, lumini de poziție spate /spălătoare faruri |
| F7 | 30A Siguranță fuzibilă – Motor electric ventilator sistem de răcire, climatizare |
| F8 | 30A Siguranță fuzibilă – Acționarea electrică a geamurilor electrice |
| F9 | 25A Siguranță fuzibilă – Încălzire lunetă, încălzitoare oglinzi retrovizoare montate pe uși |
| F10 | 20A Ventilator condensator climatizare |
| F11 | 10A Ceas, lampă iluminare portbagaj, antenă, lampă iluminare habitaclu, alimentarea unității de comandă electronice a motorului |
| F12 | 20A Închidere centralizată |
| F13 | 10A Sistem audio, sistem de menținere a vitezei (controlul vitezei de croazieră): |
| F14 | Rezervă |
| F15 | 10A Avarii |
| F16 | 15A Lămpi de frână |
| F17 | 15A Faruri de ceață față |
| F18 | 10A Lumină de poziție spate – stânga, iluminare bord |
| F19 | 10A Lumină de poziție spate — dreapta |
| F20 | 10A Faruri de ceață, fară lungă, indicator de activare a fazei lungi |
| F21 | Rezervă |
| F22 | Rezervă |
Funcția releelor
- A – Releu pompă spălătoare faruri
- B – Rezervă
- C – Releu claxon
- D – Rezervă
- E – Releu motor electric ventilator sistem de răcire
- F – Releu lumini de poziție
- G – Releu claxon sistem antifurt
- H – Releu faruri
Blocul suplimentar
Se montează pe aripa dreaptă a compartimentului motor.
Fotografie
Schema
Denumire
| 1 | Rezervă |
| 2 | Releu 1 motor electric ventilator condensator climatizare |
| 3 | Releu 2 motor electric ventilator condensator climatizare |
| 4 | Releu ambreiaj electromagnetic compresor climatizare |
| F1 | Rezervă |
| F2 | (10A) Compresor climatizare |
Informații suplimentare
Mai multe informații despre relee și siguranțe, precum și un exemplu de acces, puteți găsi în acest videoclip.
