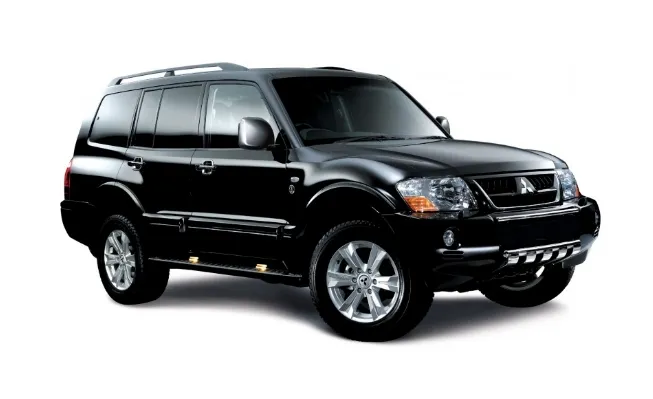

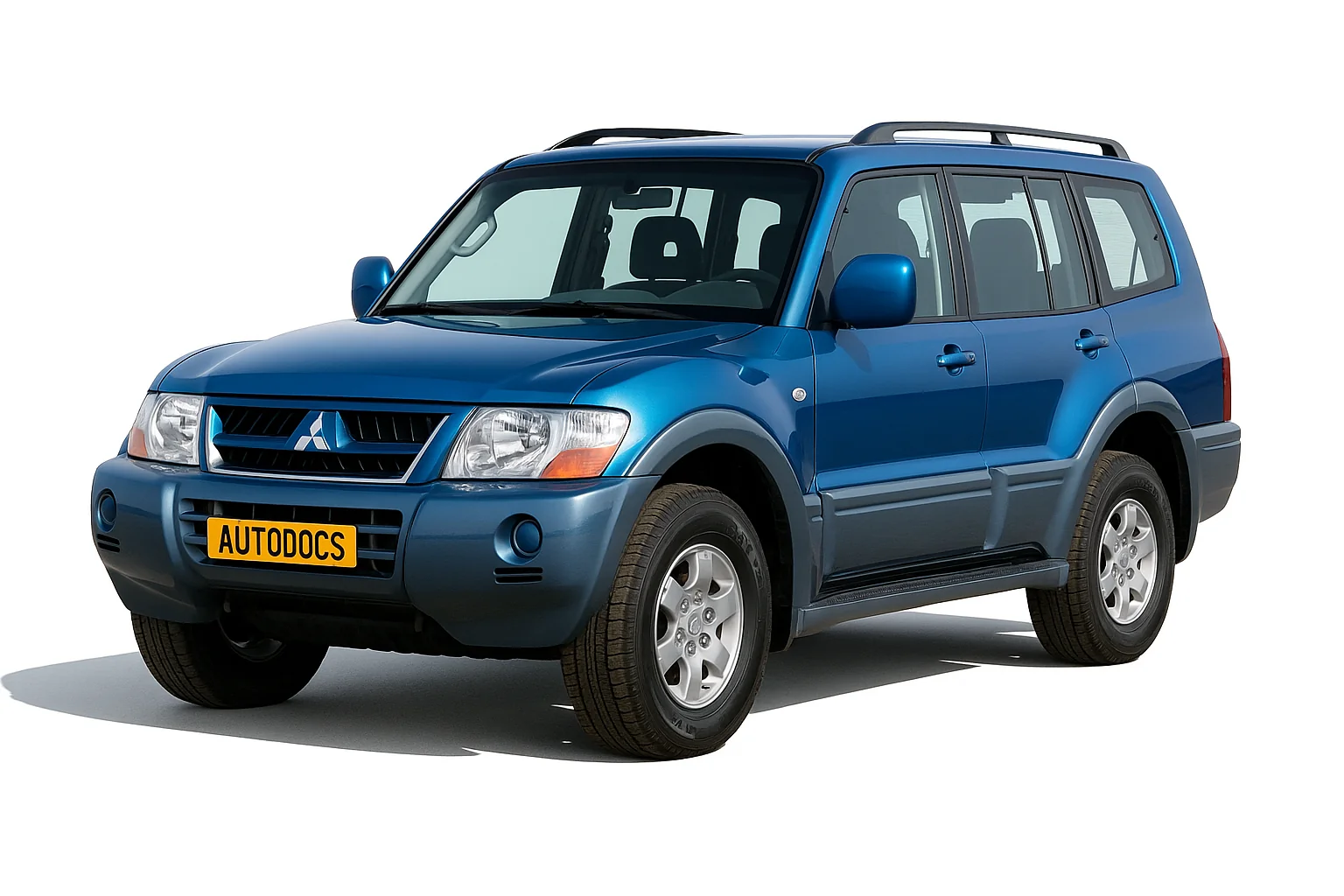

Mitsubishi Pajero 3 (третє покоління) зійшов з конвеєра у період з 1999 по 2006 рік включно. Роки виробництва: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. За цей час модель пройшла рестайлінг. У деяких країнах відомий під назвою Mitsubishi Montero. У нашому матеріалі ми покажемо загальне розташування електронних блоків управління, детально опишемо запобіжники та реле Mitsubishi Pajero 3 зі схемами блоків та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
У представленому матеріалі та Вашому Міцубісі Паджеро (Монтеро) 3 можлива відмінність, яка залежить від регіону поставки та рівня оснащення. звіряйте призначення зі своїми схемами на зворотному боці захисної кришки.
Розташування блоків
Загальна схема розташування блоків управління
| № | Позначення |
|---|---|
| 1 | Датчик температури повітря, що подається з вентиляційної решітки панелі приладів |
| 2 | Датчик температури повітря на впуску (кондиціонер /обігрівач) |
| 4 | Блок управління електродвигуном вентилятора кондиціонера/ обігрівача (ручне управління температурою) |
| 5 | Блок управління вентилятором кондиціонера /обігрівача – задній |
| 6 | Датчик сонячного світла (система кондиціонування) |
| 7 | Блок антени |
| 8 | Датчик удару (подушка безпеки), лівий передній |
| 9 | Датчик удару (подушка безпеки), правий передній |
| 10 | Боковий датчик удару, з боку водія – під переднім сидінням |
| 11 | Боковий датчик удару, з боку пасажира – під переднім сидінням |
| 12 | Акумуляторна батарея |
| 13 | Діагностичний роз'єм (DLC) 1 — 2,5D (4D56) (2002^) |
| 14 | Діагностичний роз'єм (DLC) 1 — 3,5 (6G74) /3,2D (4M41) |
| 15 | Діагностичний роз'єм (DLC) 2 — 2,5D (4D56) (2002^) |
| 16 | Діагностичний роз'єм (DLC) 2 – 3,5 (6G74) /3,2D (4M41) |
| 17 | Блок управління блокуванням диференціала – задній |
| 19 | Реле 1 нагрівача охолоджуючої рідини |
| 20 | Реле датчика рівня моторного масла |
| 21 | Датчик рівня моторного масла |
| 22 | Електронний блок управління 4WD |
| 23 | Блок запобіжників /реле, моторний відсік 1 |
| 24 | Блок запобіжників /реле, моторний відсік 2 |
| 25 | Блок запобіжників /реле, моторний відсік 3 |
| 26 | Блок запобіжників /реле, моторний відсік 4 |
| 27 | Блок запобіжників /реле панель приладів |
| 28 | Резистор електродвигуна вентилятора обігрівача |
| 29 | Датчик температури на виході з обігрівача – задній |
| 30 | Датчик температури радіатора обігрівача |
| 31 | Звуковий сигнал 1 – за переднім бампером |
| 32 | Звуковий сигнал 2 – за переднім бампером |
| 33 | Електронний блок управління іммобілайзером |
| 34 | Блок управління іммобілайзером — 2,5D (4D56T) |
| 40 | Блок управління роздавальною коробкою |
| 41 | Електронний блок управління КПП |
Блок у салоні
Знаходиться під панеллю приладів з боку водія.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 15 | Склоочисник заднього скла |
| 2 | Резерв | |
| 3 | 10 | Радіо, Аудіо |
| 4 | 15 | Прикурювач |
| 5 | 10 | Система кондиціонування, система ABS, система екстреного гальмування, підігрівач паливного фільтра, обігрівач лобового скла, багатофункціональний блок управління 1, блок управління роздавальною коробкою |
| 6 | 10 | Система підтримання швидкості, система рециркуляції ОГ (EGR), комбінація приладів, іммобілайзер 2^ (4D56T), блок управління блокуванням диференціала, електронний блок управління 4WD, система SRS, електромагнітний клапан управління дросельною заслінкою, датчик швидкості автомобіля |
| 7 | 20 | Контроль двигуна |
| 8 | 10 | Вогні заднього ходу |
| 9 | 10 | Задній протитуманний вогник |
| 10 | 20 | Центральний замок |
| 11 | 30 | Обігрівач заднього скла |
| 12 | 30 | Нагрівач |
| 13 | 20 | Люк на даху |
| 14 | 10 | АБС |
| 15 | 20 | Сидіння з підігрівом |
| 16 | 10 | Дзеркала з підігрівом |
| 17 | Резерв | |
| 18 | Резерв | |
| 19 | Резерв | |
| 20 | Резерв | |
| Реле | ||
| R1 | Реле задніх протитуманних вогнів | |
| R2 | Реле електроприводу склопідйомників | |
| R3 | Реле генератора | |
| R4 | Реле електродвигуна вентилятора обігрівача – задній кондиціонер | |
| R5 | Реле обігрівача заднього скла | |
| R6 | Реле електродвигуна вентилятора обігрівача – передній кондиціонер | |
| R7 | Реле допоміжних ланцюгів запалювання | |
За прикурювач відповідає запобіжник номер 4 на 15А. Також за прикурювач відповідає ще запобіжник у блоці під капотом.
Блоки під капотом
Головний блок
Основний блок з запобіжниками та реле розташований поряд з акумулятором.
| № | A | Призначення |
|---|---|---|
| 1 | 120 | Блок запобіжників/ реле 1 у моторному відсіку, протитуманні фари, фари, задні вогні (2001), багатофункціональний блок управління 1 (2002^) |
| 2 | 60 | Блок запобіжників/ реле, моторний відсік 1 |
| 3 | 40 | Замок запалювання |
| 4 | 40 | Електропривід сидінь, електропривід склопідйомників |
| 5 | 20 | Управління двигуном |
| 6 | 20 | Управління двигуном |
| 7 | — | |
| 8 | 15 | Додаткове обладнання |
| 9 | 25 | Підігрівач паливного фільтра |
| 10 | 25 | Кондиціонер |
| 11 | 20 | Кондиціонер |
| 12 | 15 | Реле обігрівача лобового скла – очищувачі лобового скла |
| 13 | — | |
| 14 | 20 | Автоматична коробка передач |
| 15 | 10 | Генератор, центральний замок, покажчики повороту/ аварійна сигналізація |
| 16 | 15 | Антиблокувальна система гальм (ABS), стоп-сигнали |
| 17 | 10 | Аудіосистема, прикурювач, годинник |
| 18 | 10 | Система кондиціонування, аудіосистема, центральний замок, годинник, електронний блок управління ESP, лампи освітлення салону, багатофункціональний блок управління 1, блок управління роздавальною коробкою |
| 19 | 10 | Кондиціонер |
| 20 | 20 | Противтуманні фари |
| 21 | 10 | Звуковий сигнал |
| 22 | 20 | Очищувач/ мийка лобового скла |
| 23 | 10 | Система управління двигуном, задній габарит (правий) |
| 24 | 10 | Лампа заднього лівого габариту |
| 25 | 10 | Лампа ближнього світла (ліва) |
| 26 | 10 | Лампа ближнього світла (права) |
| 27 | 10 | Лампа дальнього світла (ліва) |
| 28 | 10 | Лампа дальнього світла (права) |
| 29 | Резерв | |
| 30 | 40 | Нагрівач охолоджуючої рідини |
| Реле | ||
| R1 | Реле електродвигуна вентилятора конденсатора кондиціонера – висока швидкість | |
| R2 | Реле звукового сигналу | |
| R3 | Реле електродвигуна вентилятора конденсатора кондиціонера-низька швидкість | |
| R4 | Багатофункціональний блок управління 1 | |
| R5 | Реле обігрівателя лобового скла – очищувачі лобового скла | |
| R6 | Реле електромагнітної муфти компресора кондиціонера | |
| R7 | Резерв | |
За додаткові розетки прикурювача відповідає запобіжник номер 17 на 10А.
Блок з реле
| № | Опис |
|---|---|
| 1 | Реле підкачуючого паливного насоса |
| 2 | Реле форсунки |
| 3 | Реле системи (екстрене гальмування) |
| 4 | Резерв |
| 5 | Реле системи управління двигуном |
| 6 | Реле блока управління дросельною заслінкою |
| 7 | Резерв |
Окремі елементи запобіжників та реле можуть встановлюватися поза даними блоками, наприклад реле електродвигуна насоса або системи екстреного гальмування АБС. Також на плюсовій клемі акумуляторної батареї можуть знаходитися запобіжники високої потужності: 40/60А – ABS та 80A – Свічки накалювання.
