Mitsubishi Diamante випускався в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2001, 2002, 2004, 20 Також модель пройшла рестайлінг один раз. У нашому матеріалі Ви знайдете опис запобіжників Мітсубісі Діамант зі схемами блоків та місцями їх розташування. Дані схеми також підійдуть власникам Мітсубісі Сігма. Зазначимо запобіжник прикурювача.

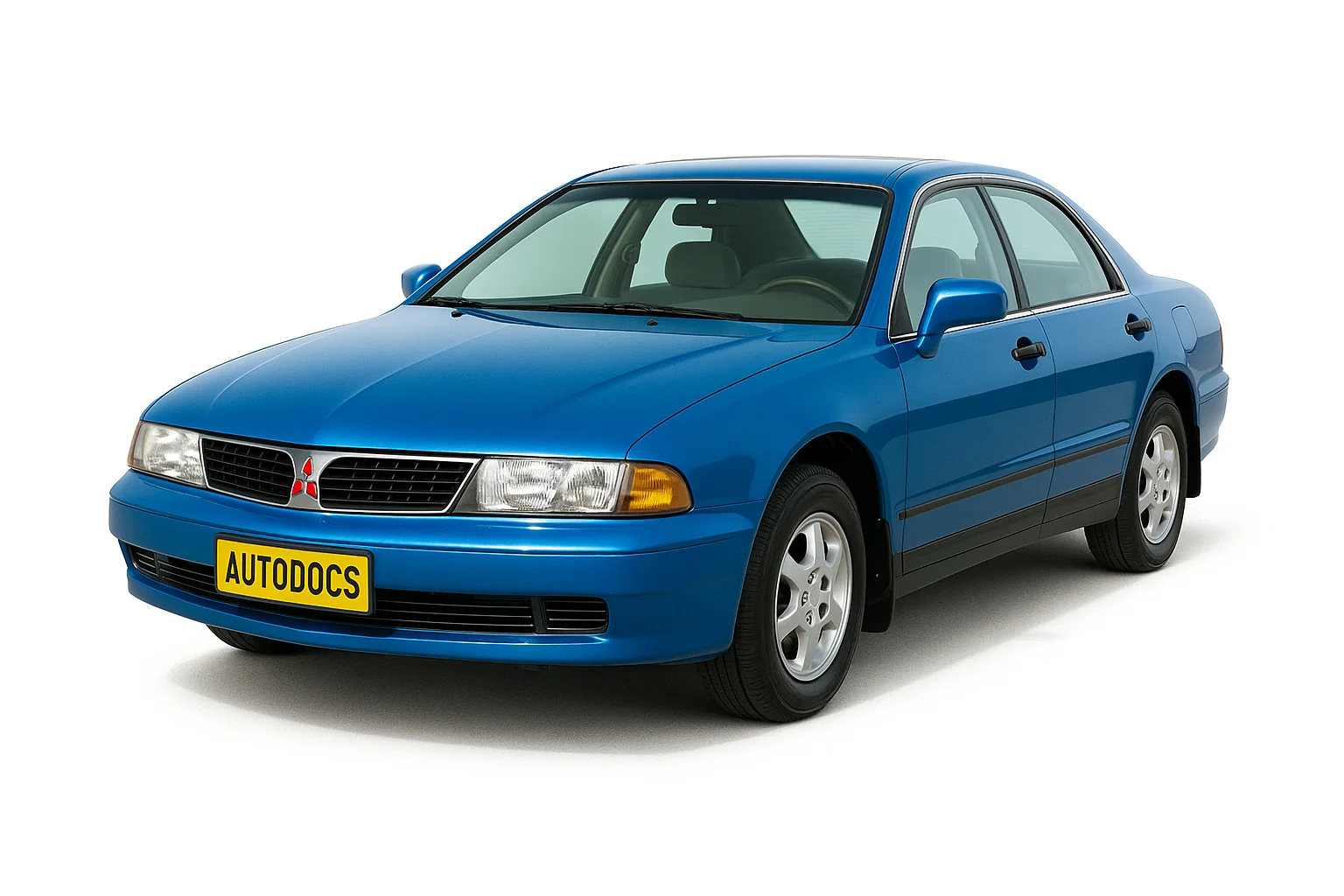

мітсубісі алмаз

Звіряйте призначення елементів блоків запобіжників та реле зі своїми схемами на захисній кришці.

Блок у салоні

Він знаходиться в салоні під панеллю приладів зліва, для машин з лівим кермом.

Блок у салоні

І праворуч, для машин із правим кермом.

Блок для право рульних машин

Варіант 1

Фото – приклад

Варіант 1 - фотографія

Схема із кришки

Варіант 1

Схема

Схема Варіант 1

Опис

1 15А Прикурювач
2 10А Радіоприймач
3 10А Реле обігрівача
4 10А EPS
5 10А Ремінь
6 10А Покажчики поворотів
7 10А Панель приладів
8 10А Сіглнал
9 10А Скло очищувачі
10 10А 4 АТ
11 15А Дверні активатори
12 10А Внутрішнє освітлення, годинник
13 10А Вогні заднього ходу
14 15А Стоп – сигнали
15 30А Обігрівач
16 20А Верхній люк
17 20А ECS
18 Запасний

За прикурювач відповідає запобіжник номер 1.

Варіант 2

Схема із кришки

Блок у салоні варіант 2

Схема

Схема Варіант 2

Позначення

1 15А Стоп-сигнали
2 10А Покажчики поворотів
3 10А Вогні заднього ходу
4 30А Обігрівач EPS
5 15А Склоочисники
6 10А Панель приладів
7 30А Обігрів заднього скла
8 20А Верхній люк
9 10А 4 АТ
10 15А Прикурювач
11 10А Реле обігрівача
12 10А Сигнал
13 – Запасний

За прикурювач відповідає запобіжник номер 10 на 15А.

В обох варіантах над блоками встановлені реле обігрівача та обігрівача.

Варіант 3

Фото – приклад

приклад блоку 3

Схема із кришки

Схема блоку 3

Схема

Схема блоку варіант 3

Призначення

1 Резерв
2 Механізм для відкриття кришки багажника 15А
3 Вимикач запалювання 10А
4 Вимірювальні прилади 10А
5 Без відблиску дзеркало 10А
6 SWS 10А
7 Скло обігрівач, реле обігрівача 10А
8 Стоп-сигнали 15А
9 Ліхтарі сигналу повороту (SRS) 10А
10 Ліхтарі заднього ходу 10А
11 Радіо 10А
12 Прикурювач 15А
13 Скло очисник /Скло омивач 20А
14 Люк 10А
15 Обігрівач 30А
16 Скло обігрівач 30А
17 Запасний запобіжник 30А
18 Запасний запобіжник 10А
19 Запасний запобіжник 15А
20 Запасний запобіжник 20А

За прикурювач відповідає запобіжник номер 12 на 15А.

Реле

  • R1 – Реле обігрівача
  • R2 – Реле обігрівача заднього скла
  • R3 – Реле покажчиків поворотів та аварійної сигналізації

Блок під капотом

Основний блок під капотом встановлюється поруч із акумулятором з лівого боку моторного простору.

Варіант 1

Блок під капотом 1

Схема із позначенням

Схема під капотом варіант 1

Варіант 2

Фото – приклад

Варіант 2 під капотом фотоприклад

Схема

Схема із кришки блоку

Розшифровка

1 Задні ліхтарі (ліворуч) 10А
2 Задні ліхтарі (праворуч) 10А
3 Фари (ближнє світло-ліворуч) 15А
4 Фари (ближнє світло-праворуч) 15А
5 Фари (дальнє світло-ліворуч) 10А
6 Фари (дальнє світло-праворуч) 10А
7 Протитуманні фари 15А
8 Вентилятор конденсатора 20А
9 Аудіосистема 20А
10 Аудіосистема 10А
11 Стельовий ліхтар 15А
12 ECU 10А
13 Миготливий переривник аварійної сигналізації 10А
14 Резерв
15 Управління двигуном 20А
16 Генератор 10А
17 Компресор кондиціонера 10А
18 Резерв
19 Вимикач запалювання 30А
20 Електро скло підйомники 40А
21 Вентилятор радіатора 40А
22 ABS 60А
23 Головний запобіжник 120А
24 Запобіжник (+В) 60А
