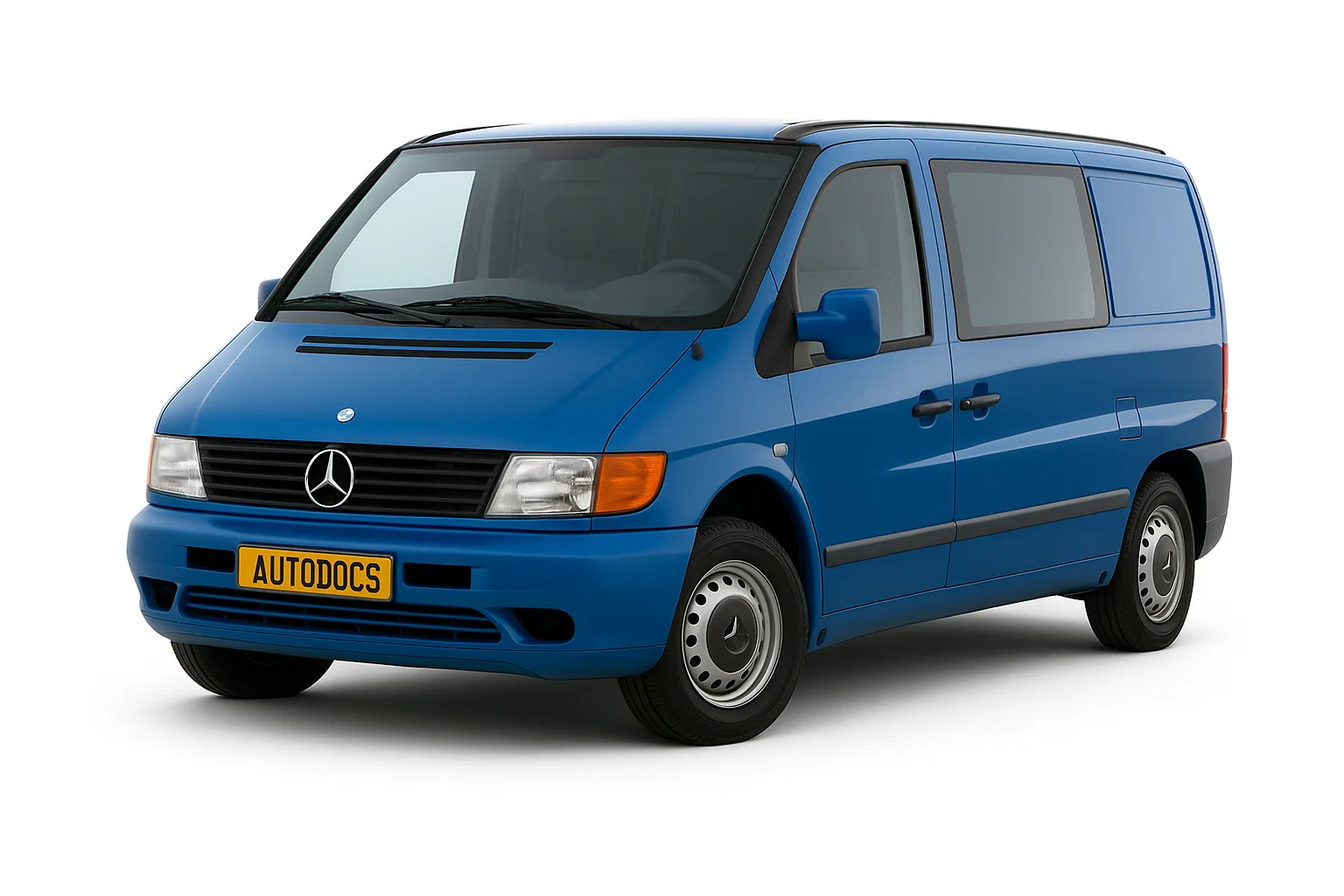

Mercedes-Benz Vito W638 представляє 1 покоління модельного ряду Мерседес Віто з позначенням 638 і випускався в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 і 2003 році як із бензиновим, так і дизельними двигунами (найбільшу популярність отримали двигуни 2.2 cdi). За цей час модель пройшла рестайлінг. У даній публікації ви знайдете опис запобіжників і реле Мерседес Віто 638 зі схемами блоків і фото прикладами їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків і призначення елементів у них може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення.
Зміст
Блок під кермом
Перший блок запобіжників розташований прямо під рульовим керуванням і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 10/15 | Праві габаритні вогні, ланцюг живлення 58 реле К71, роз'єм причепа Х18 |
| 2 | 10/15 | Праве дальнє світло, роз'єм Х146 |
| 3 | 10/15 | cЛіве дальнє світло, індикатор дальнього світла, реле 1 протитуманних ламп К88 (система DRL), роз'єм Х146 |
| 4 | 15 | Блок керування системи "Центральний замок підвищеної комфортності" (Convenience locking system), реле звукового сигналу, кінцевий вимикач ламп заднього ходу (МКПП), перемикач (датчик) положення селектора АКПП, кнопка Cruise control (M111) |
| 5 | 15 | Датчик увімкнення стоп-сигналів, кнопка Cruise control, індикатор відмови трансмісії (М104.900) |
| 6 | 20 | Склоочисник, задній склоочисник, аварійна сигналізація |
| 7 | 10/15 | Блок контролю виходу з ладу ламп зовнішнього освітлення, теплообмінник (М611), тахограф, діагностичний роз'єм, лампи підсвічування бардачка, датчик швидкості (М104.900), перемикач рециркуляції повітря в салоні, індикатор рівня рідини в бачку склоомивача, індикаторна лампа та дисплей системи ADS/ABD, індикатор ABS/ETS |
| 8 | 20 | Процесор системи навігації, прикурювач, лампа освітлення салону, лампа освітлення прорізу зсувних дверей, автоматична антена, радіо, роз'єм у багажнику |
| 9 | 10/15 | Покажчики поворотів (аварійна сигналізація), комбінація приладів, тахограф, годинник |
| 10 | 7,5/15 | Підсвічування комбінації приладів, освітлення номерного знака, денні ходові вогні, Автомагнітола або приймач, лампи підсвічування блоку управління кондиціонером, лампа підсвічування селектора перемикання передач АКПП, лампа підсвічування прикурювача, лампи підсвічування номерного знака, обмотка реле К19 системи очищення стекол блок-фар, реле ввімкнення передніх протитуманних ламп К88/К89 (тільки з DRL), тахограф, комбінація приладів, лампи підсвічування кнопок і вимикачів. |
| 11 | 10/15 | Ліві габаритні вогні, лампи підсвічування номерного знака, ланцюг 58 реле К71, роз'єм причепа |
| 12 | 15 | Праве ближнє світло, задній протитуманний ліхтар, реле системи DRL, лампа підсвічування вимикача передніх і задніх протитуманних ламп |
| 13 | 15 | Ліве ближнє світло, реле системи DRL |
| 14 | 15 | Вимикач передніх і задніх протитуманних ламп, вимикача передніх протитуманних ламп |
| 15 | 15 | Автомагнітола або радіоприймач, процесор системи навігації, подушки безпеки |
| 16 | Не використані | |
| 17 | Не використані | |
| 18 | Не використані |
За прикурювач відповідає запобіжник номер 8 на 20А.
З боку блоку встановлено два реле. Лівий - Реле сигналів повороту, Правий - Реле склоочисника.
Більше інформації про електричні ланцюги живлення склоочисників (передні і задні) в Мерседес Віто 638, можете дізнатися тут: "електросхема скачати".
Блок під бардачком
Другий блок запобіжників розташований у нижній частині панелі, у просторі ніг пасажира, під бардачком.
| № | A | Позначення |
|---|---|---|
| 1 | 7,5 | Кватирки бічних вікон кузова |
| 2 | 30 | Склопідіймач правих дверей і передній зсувний люк, перемикач положення переднього зсувного люка, центральний перемикач склопідіймачів (на дверях водія), перемикач склопідіймача дверей пасажира |
| 3 | 30 | Склопідйомник лівих дверей і задній зсувний люк, перемикач положення заднього зсувного люка, перемикач склопідйомника дверей водія |
| 4 | 25 | Блок керування центральним замком, актуатори замків |
| 5 | 10 | Лампа підсвічування в лівому сонячному козирку, лампа підсвічування в правому сонячному козирку, лампи освітлення лівого боку салону, лампи освітлення правого боку салону, лампи освітлення задньої частини салону |
| 6 | 20 | Штепсельні розетки |
| 7 | 7,5 | Блок мобільного телефону GSM, телефонна трубка мобільного телефону |
| 8 | 20 | Блок керування протиугінною системою, кнопка тривожного сигналу протиугінної системи |
| 9 | 10 | Реле додаткового рідинного обігрівача |
| 10 | 7,5/10 | Сирена протиугінної системи (ATA) |
| 11 | 7,5 | Блок керування протиугінною системою, додатковий блок керування покажчиками повороту (лівий сигнал повороту), блок керування спецсигналами (лівий сигнал повороту), блок керування протиугінною системою (АТА 2), лампа лівого повторювача повороту, лампа лівого переднього покажчика повороту, лампа лівого заднього покажчика повороту, реле сигналів повороту лівого боку, лампа індикації увімкнення лівого повороту |
| 12 | 7,5 | Блок керування протиугінною системою, додатковий блок керування покажчиками повороту (правий сигнал повороту), блок керування спецсигналами А44 (правий сигнал повороту), блок керування протиугінною системою (АТА 2), лампа правого повторювача повороту, лампа правого переднього покажчика повороту, лампа правого заднього покажчика повороту, реле сигналів повороту правого боку, лампа індикації увімкнення правого повороту |
| 13 | 7,5/15/20 | Блок керування протиугінною системою (АТА 2) |
| 14 | 7,5 | Блок керування протиугінною системою (АТА 2) |
| 15 | 7,5 | Передній ультразвуковий датчик (АТА2), задній ультразвуковий датчик (АТА2), сирена протиугінної системи (АТА 2) Н18 |
| 16 | Не використано | |
| 17 | Не використано | |
| 18 | Не використано |
Блоки під сидінням водія
Збоку, під сидінням водія встановлено 2 окремі блоки з запобіжниками і реле.
Блок запобіжників
| № | A | Призначення |
|---|---|---|
| 1 | 7,5/10 | Електронний блок керування ABS, ASR, EBV, блок керування пневматичною підвіскою |
| 2 | 25 | Комбінація реле керування склоочисником заднього скла (М111, М611) / Блок керування системи авторизації керування автомобілем (DAS) (М104) |
| 3 | 7,5 | Вентилятор радіатора (М111 до 01.02.00) / Блок керування системи авторизації керування автомобілем (DAS) (М111, М611) |
| 4 | 25 | Вентилятор радіатора (бензиновий двигун), охолоджувач повітря, що нагнітається (дизельний двигун) |
| 5 | 25 | Електрогідравлічний блок ABS (з 01.02.00) |
| 6 | 10 | Блок керування АКПП (ETC control module), блок керування системи авторизації керування автомобілем (DAS) / Блок керування бензиновим двигуном (ME-SFI control module) (M104) |
| 7 | 30 | Блок керування обігрівачем |
| 8 | 20 | Реле системи очищення скла блок-фар |
| 9 | 7,5 | Блок керування додатковим обігрівачем / Вимикач режиму ASR (М111, М611 з 01.02.00) |
| 10 | 25 | Штепсельна розетка причепа, холодильника |
| 11 | 30 | Комбіноване реле заднього склоочисника, пристрій захисту від буксирування (EDW/ZV), реле сигналів повороту лівого боку, реле сигналів повороту правого боку |
| 12 | 10 | Блок керування кондиціонером |
| 13 | 30 | Реле компресора пневмопідвіски |
| 14 | 7,5 | Блок керування пневматичною підвіскою, тахограф, ліхтар додаткового освітлення, блок керування стаціонарним рідинним обігрівачем, додатковий блок керування покажчиками повороту |
| 15 | 7,5 | Живлення радіостанції |
| 16 | 15 | Блок керування опаленням, консоль таксі |
| 17 | 15 | Блок керування АКПП, селектор перемикання передач АКПП, кнопка вибору програми АКПП (М111 з 01.02.00 і М611), перемикач режимів АКПП (М111 до 01.02.00), перемикач (датчик) положення селектора АКПП |
| 18 | 10 | Блок керування протиугінною системою, блок мобільного телефону GSM, блок телефонної трубки, регулятор дзеркала на дверях водія, регулятор дзеркала на дверях пасажира, підігрів зовнішніх дзеркал заднього виду, блок перемикачів регулювань положення дзеркал |
| 19 | 15 | Реле блокування стартера (М111), реле паливного насоса (М111), електродвигун вентилятора радіатора (M111), Реле рідинного насоса (М611), нагрівач сапуна (М611) |
| 20 | 15 | Затискач 15 (бензинових двигунів) |
| 21 | 15 | Живлення котушок запалювання (бензиновий двигун) |
| 22 | 20 | Паливний насос (бензиновий двигун) |
| 23 | 7,5 | Блок керування дизельним двигуном |
| 24 | 25 | Блок керування дизельним двигуном |
| 25 | 10 | Реле стаціонарного рідинного обігрівача |
| 26 | 25 | Блок керування обігрівачем (дизельний двигун), живлення енергонезалежного обігрівача (робота при зупиненому двигуні) |
| 27 | 25 | Блок керування додатковим обігрівачем |
| 28 | 15 | Реле ланцюг живлення D+, реле протитуманних ламп (DRL) |
| 29 | 10 | Реле системи DRL (денні ходові вогні) |
| 30 | 10 | Реле системи DRL (денні ходові вогні) |
| 31 | 10 | Реле силового ланцюга 58 |
| 32 | 30 | Ланцюг підігріву та регулювання положення лівого сидіння |
| 33 | 25 | Ланцюг підігріву та регулювання положення правого сидіння |
| 34 | 7,5 | Водовідділювач |
| 35 | 7,5 | Кондиціонер задньої частини салону |
| 36 | 15 | Кондиціонер задньої частини салону |
| M1 | 40 | Блок вентилятора охолодження двигуна 250 Вт |
| M1 | 60 | Блок вентилятора охолодження двигуна 500 Вт |
| М2 | 50/60 | Насос гідравлічного блоку ABS |
| М3 | 40 | Нагнітач вторинного повітря (бензиновий двигун) |
Блок реле
| № | Призначення |
|---|---|
| К91 | Реле сигналів повороту правого боку (система центрального замка з пультом дистанційного керування) |
| К90 | Реле сигналів повороту лівого боку (система центрального замка з пультом дистанційного керування) |
| К4 | Реле ланцюга живлення 15 (замок рульової колонки 2) |
| К10 | Реле компресора пневмопідвіски |
| К19 | Реле системи очищення скла блок-фар |
| К39 | Реле паливного насоса |
| К27 | Реле системи розпізнавання наявності пасажира (Seat unloaded relay) |
| К6 | Реле блоку управління двигуном |
| К103 | Реле підкачувального насоса системи охолодження двигуна |
| К37 | Реле звукового сигналу (клаксона) |
| К26 | Реле ланцюга живлення D (замок рульової колонки 3) |
| К83 | Реле протитуманних ламп |
| К29 | Реле стаціонарного обігрівача (ZHE) |
| К70 | Реле ланцюга живлення 15 (спеціальне обладнання) |
| К1 | Реле блокування стартера |
| V9 | Діод протиугінної системи АТА 1 |
| V10 | Діод протиугінної системи АТА 2 |
| V8 | Діод підкачувального насоса стаціонарного обігрівача |
| K71 | Реле силового ланцюга 58 |
| K68 | Реле системи DRL |
| K69 | Реле системи DRL |
| K88 | Реле 1 увімкнення протитуманних ламп (із системою DRL) |
| K89 | Реле 2 увімкнення протитуманних ламп (із системою DRL) |
Окремо, під капотом, можуть встановлюватися додаткові реле, наприклад реле попереднього розжарювання.
