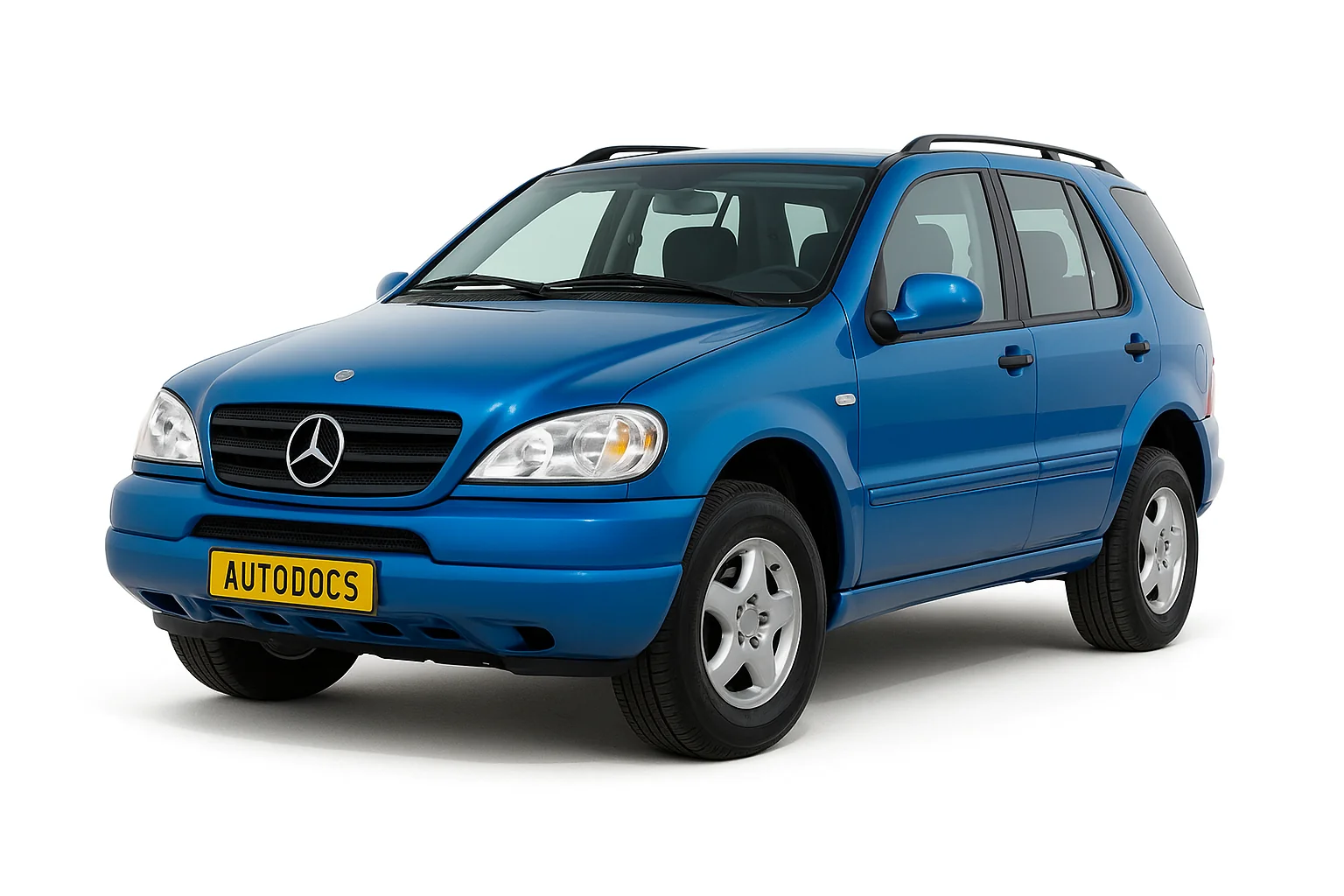

Mercedes ML W163 первое поколение внедорожников M-класса Mercedes-Benz которое выпускалось в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году в различных модификациях (ML 230, ML 320, ML 350, ML 430, ML 500, ML 55 AMG, ML 270 CDI, ML 400 CDI). За это время модель прошла рестайлинг. В данной статье Вы найдёте информацию о расположении электронных блоков управления, подробным описанием предохранителей и реле Мерседес МЛ 163 кузове со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.
Пример схема с крышки
Содержание
Расположение
Схема расположения блоков
Описание
| 1 | Блок управления кондиционером — за блоком аудиосистемы (^08/01) |
| 2 | Электронным блок управления кондиционером /отопителем-в панели управления кондиционером /отопителем (09/01^) |
| 3 | Резистор электродвигателя вентилятора отопителя /кондиционера – около электродвигателя вентилятора |
| 4 | Датчик солнечного света (система кондиционирования) |
| 5 | Блок антенны – задняя дверь |
| 6 | Блок управления противоугонной системы (объединен с многофункциональным блоком управления) |
| 7 | Датчик наклона автомобиля (противоугонная система) (объединен с маршрутным компьютером) |
| 8 | Звуковой сигнал противоугонной системы – моторный отсек |
| 9 | Датчик изменения объема (противоугонная система) (объединен с маршрутным компьютером) |
| 10 | Усилитель выходного сигнала аудиосистемы (если есть) — за левой частью приборной панели |
| 11 | Аккумуляторная батарея |
| 12 | Вакуумный насос усилителя тормозов-левая часть моторного отсека |
| 13 | Блок управления вакуумным насосом усилителя тормозов-левая часть моторного отсека |
| 14 | Блок управления компасом (навигационная система) — под отделочной панелью, возле задвижки задней двери |
| 15 | Диагностический разъем (DLC) |
| 16 | Блок предохранителей /реле, моторный отсек |
| 17 | Блок предохранителей /реле, пространство для ног |
| 18 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 19 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 20 | Звуковые сигналы — за передним бампером |
| 21 | Блок управления иммобилайзером – прикреплен к многофункциональному блоку управления 2(12/99^) |
| 22 | Кольцевая антенна иммобилайзера – в замке зажигания |
| 23 | Реле указателей поворотов/ аварийной сигнализации – в многофункциональном блоке управления 1 |
| 24 | Датчик солнечного света-верхняя центральная часть лобового стекла |
| 25 | Многофункциональный блок управления 1 – прикреплен к блоку предохранителей /реле в моторном отсеке — функции: Лампы 1 освещения салона, лампы наружного освещения, звуковые сигналы, очистители лобового стекла, контроль давления в системе кондиционирования, центральный замок, электропривод стеклоподъемников, указатели поворота, противоугонная система, люк, подогреватели сидений, иммобилайзер (^11/99) |
| 26 | Многофункциональный блок управления 2- функции: Центральный замок, омыватели фар, обогреватель заднего стекла, подогреватели сидений, электродвигатель вентилятора конденсатора кондиционера, лампы освещения салона |
| 27 | Блок управления навигационной системы (объединен с аудиосистемой) — (если есть) |
| 28 | Датчик температуры окружающего воздуха |
| 29 | Блок управления системы парковки – за панелью переключателей |
| 30 | Датчик дождя — верхняя центральная часть лобового стекла |
| 31 | Дополнительный предохранитель 1 около аккумуляторной батареи |
| 32 | Дополнительный предохранитель 2 (FL7,5/10A), управление двигателем –в блоке предохранителей -Дизель |
| 33 | Блок управления электроприводом сиденья (с памятью), передним левым — под сиденьем |
| 34 | Блок управления электроприводом сиденья (с памятью), передним правым — под сиденьем |
| 35 | Боковой датчик удара, левый – нижняя часть центральной стойки (09/01^) |
| 36 | Боковой датчик удара, правый — нижняя часть центральной стойки (09/01^) |
| 37 | Электронный блок управления SRS |
| 38 | Блок управления интерфейсом телефона- под передним сиденьем |
| 39 | Блок управления раздаточной коробкой |
| 40 | Электродвигатель выбора режима раздаточной коробки – на раздаточной коробке |
| 41 | Электронный блок управления КПП |
| 42 | Блок управления переключением передач – селектор АКПП |
| 43 | Маршрутный компьютер |
Блок в салоне
В салоне Мерседес мл 163 блок предохранителей и реле расположен под панелью приборов, на стойке и закрыт защитной крышкой. Что бы её открыть надо повернуть 2 крепления на 90 градусов. Сам блок будет выглядеть примерно так.
Оригинальная схема
Вариант 1
Обозначение
| F1 | 7,5A Индикатор отключения подушки безопасности пассажира |
| F2 | 20A Прикуриватель передний |
| F3 | 15A Электродвигатель очистителя заднего стекла |
| F4 | 40A Электродвигатель вентилятора кондиционера /отопителя, передний |
| F5 | 7,5A Комбинация приборов, система кондиционирования |
| F6 | 20A Разъем питания дополнительного оборудования |
| F7-9 | — |
| F10 | 35A Блок переключателей регулировки сиденья водителя |
| F11 | 35A Блок переключателей регулировки сиденья пассажира |
| F13 | Бензонасос/ датчик уровня топлива |
| F16 | — |
| F17 | 25A Обогрев заднего стекла |
| F18 | — |
| F19 | 30A Насос омывателя фар |
| F20 | 7,5A Правая фара-дальний свет |
| F21 | 7,5A Дальний свет — левая фара, индикатор включения дальнего света |
| F22 | — |
| F23 | — |
| F24 | 25A Электропривод задних стеклоподъемников |
| F25 | 25A Электропривод стеклоподъемников, передний |
| Реле | |
| 1 | электропривод сидений |
| 2 | Бензонасос |
| 3 | — |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | Фары – дальний свет |
| 7 | — |
| 8 | Основные цепи зажигания |
| 9 | |
Вариант 2
Назначение
| F1 | 7,5А Индикатор отключения подушки безопасности пассажира |
| F2 | 20А Предохранитель прикуривателя |
| F3 | 15А Электродвигатель очистителя заднего стекла |
| F4 | – |
| F5 | 7,5А Комбинация приборов, система кондиционирования |
| F6 | 20А Разъем питания дополнительного оборудования |
| F7 | – |
| F8 | 20А Подогрева передних сидений |
| F9 | – |
| F10 | 30А Блок переключателей регулировки сиденья водителя |
| F11 | 30А Блок переключателей регулировки сиденья пассажира |
| F13 | 20А Бензонасос/ датчик уровня топлива |
| F16 | – |
| F17 | 25А Обогрев заднего стекла |
| F18 | – |
| F19 | 30А Насос омывателя фар |
| F20-25 | |
| F26 | 70А Реле основных цепей зажигания |
| Реле | |
| 1 | Электропривод сидений |
| 2 | Бензонасос |
| 3 | |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | |
| 9 | Основные цепи зажигания |
В обоих вариантах исполнения в Mercedes ML W163 за работу переднего прикуривателя отвечает предохранитель номер 2. За остальные – предохранители в блоке под капотом.
Блок под капотом
Под капотом основой блок предохранителей и реле расположен с левой стороны за защитной крышкой. Для доступа к нему надо отжать фиксаторы.
Фото пример
Сверяйте информацию со своими схемами на обратной стороне защитной крышки блока.
Схема
Расшифровка
| F1 | 15A Разъем подключения дополнительного оборудования передний |
| F2 | 7,5A Левые указатели поворота |
| F3 | 15A Правая фара – дальний свет |
| F4 | 20/30A Электродвигатель привода люка |
| F5 | 7,A Дальний свет – левая фара, индикатор включения дальнего света |
| F6 | 7,5A Электродвигатель очистителя заднего стекла 20A Подогрев сидений |
| F7 | 15/30A Очиститель /омыватель лобового стекла, выключатель аварийной сигнализации |
| F8 | 25A Блок управления раздаточной коробкой |
| F9 | 7,5A Лампы подсветки номерного знака, подсветка переключателей |
| F10 | 10A Аудиосистема, лампы подсветки косметических зеркалец, маршрутный компьютер, лампа подсветки вещевого ящика, предохранитель прикуривателя, индикатор системы SRS,внутреннее зеркало заднего вида |
| F11 | 10/15A Система управления двигателем (бензин) |
| F12 | 7,5A Лампы переднего левого габарита/ заднего левого габарита |
| F13 | 10A Лампы освещения салона, маршрутный компьютер, индикатор не пристегнутого ремня безопасности, датчик положения рулевого колеса, диагностический разъем |
| F14 | 10/25A Система управления двигателем (Дизель) |
| F15 | 10A Стоп-сигналы |
| F16 | 15A Диагностический разъем, выключатель фонарей заднего хода, блок управления кондиционером, электродвигатель заслонки переключения забора воздуха |
| F17 | 15/20A Разъем питания дополнительного оборудования, багажное отделение |
| F18 | 25A Разъем электрооборудования прицепа |
| F19 | 15A Система управления двигателем (бензин) |
| F20 | 15A Электропривод зеркал заднего вида |
| F21 | 15/25A Аудиосистема, Телефон |
| F22 | 15A АКПП, блок управления раздаточной коробкой, противобуксовочная система, система поддержания скорости, датчик положения рулевого колеса |
| F23 | 15A Блок управления корректором фар |
| F24 | 7,5A Лампы переднего правого габарита /заднего правого габарита |
| F25 | 7,5A Правые указатели поворота |
| F26 | 15A Система управления двигателем (бензин) |
| F27 | 40A Противобуксовочная система (TCS) |
| F28 | 20A Подогрев сидений |
| F29 | 30A Многофункциональный переключатель- электропривод стеклоподъемников |
| F30 | |
| F31 | 15A Переключатель электропривода люка, электропривод зеркал заднего вида на дверях, электропривод задних стеклоподъемников |
| F32 | 30A Электропривод правого переднего сиденья |
| F33 | 30A Электропривод переднего левого сиденья |
| F34 | 7,5A Левая фара-ближний свет, корректор фар |
| F35 | 7,5A Правая фара — ближний свет |
| F36 | 10/25A Обогрев заднего стекла 20A Гудок |
| F37 | 20A Гудок |
| F38 | 20A Топливный модуль (бензонасос) /датчик уровня топлива |
| F39 | — |
| F40 | 25A Вакуумный насос усилителя тормозов (ML270CDI) либо Аудио система |
| F41 | Электродвигатель насоса охлаждающей жидкости, электродвигатель вентилятора охлаждения блока предохранителей /реле дополнительный обогреватель |
| F42 | 20A Центральный замок |
| F43 | 20/30A Реле электродвигателя вентилятора отопителя, реле электродвигателя вентилятора отопителя/ кондиционера (задн.) |
| F44 | 30A Электродвигатели вентиляторов конденсатора кондиционера 15A Насос омывателя заднего стекла, реле электродвигателя вентилятора конденсатора кондиционера (кроме ML320/ML350) |
| F45 | 40A Электродвигатель вакуумного насоса системы рециркуляции ОГ (EGR) |
| F46 | 7,5/15A Задние противотуманные фары |
| F47 | 15A Передние противотуманные фары |
| F48 | 20A Сигнал противоугонной системы |
| Реле | |
| 1 | Обогрев заднего стекла |
| 2 | Вентилятор системы охлаждения |
| 3 | Реле подкачивающего топливного насоса (кроме ML270CDI) |
| 4 | Левый указатель поворота |
| 5 | Лампы подсветки номерного знака, комбинация приборов |
| 6 | Отключение стоп-сигналов (ESP) |
| 7 | Правые указатели поворота |
| 8 | Стартер |
| 9 | Правые передние /задние габаритов |
| 10 | — |
| 11 | Основные цепи зажигания (ML270CDI) |
| 12 | Основные цепи зажигания |
| 13 | Левые передние /задние габаритов |
| 14 | Электропривод стеклоподъемников |
| 15 | Центральный замок – разблокировка задней двери |
| 16 | Привода стеклоподъемника пассажира |
| 17 | Прерывистый режим работы очистителя лобового стекла |
| 18 | Привод стеклоподъемника водителя |
| 19 | Насос охлаждающей жидкости |
| 20 | Центральный замок — блокировка дверей |
| 21 | Вентилятор отопителя, вентилятор охлаждения блока предохранителей/ реле Либо Центральный замок |
| 22 | Ближний свет фар |
| 23 | Реле центрального замка – разблокировка двери пассажира и задних боковых дверей |
| 24 | Реле центрального замка – разблокировка двери водителя |
| 25 | Насос ABS |
| 26 | Вентилятор конденсатора кондиционера |
| 27 | Насос омывателя заднего стекла |
| 28 | Насос системы подачи воздуха на выпуск |
| 29 | Задние противотуманные фонари |
| 30 | Передние противотуманные фонари |
| 31 | Гудок (с противоугонной системой) |
