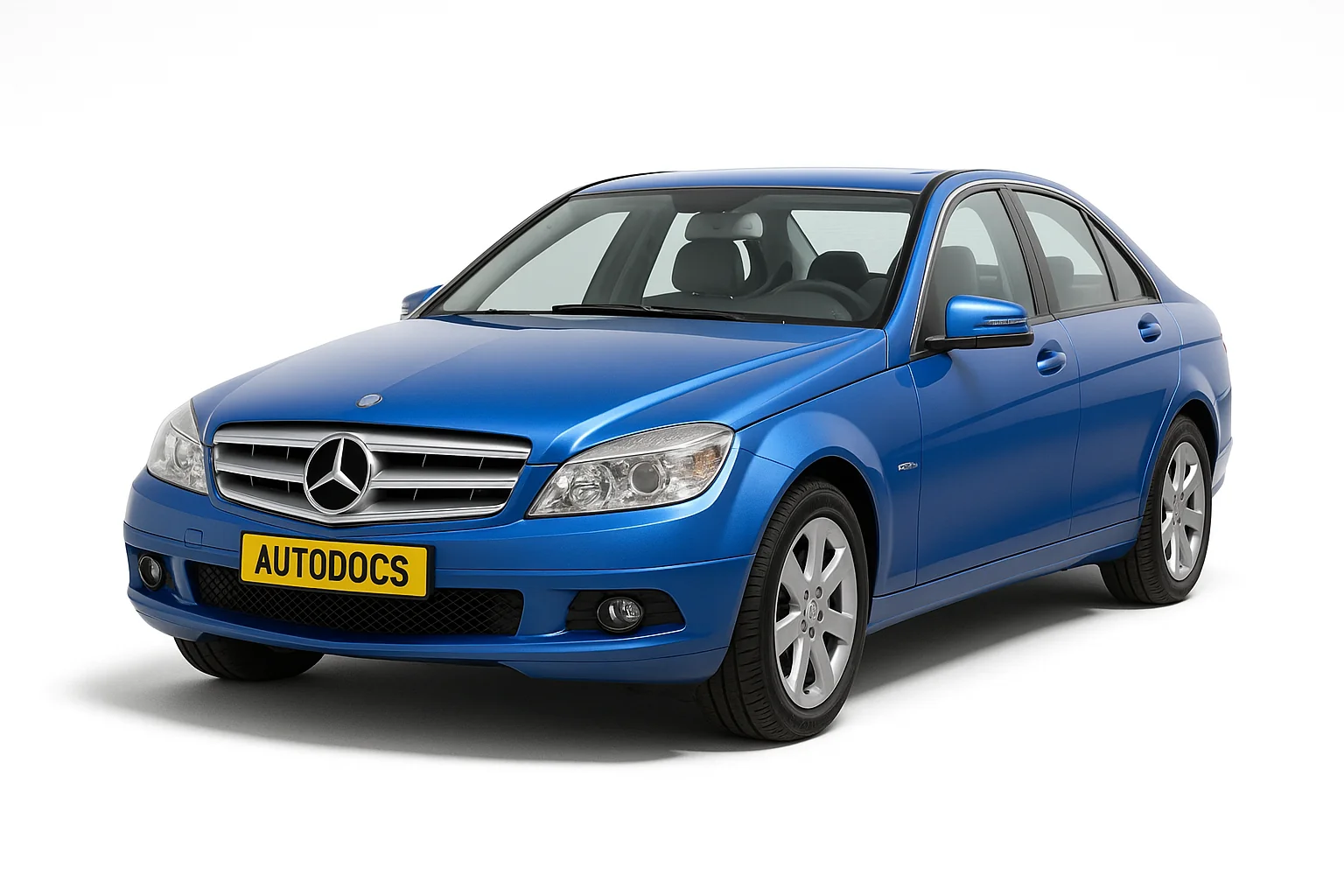

Mercedes W204 — 3-е поколение автомобилей С-класса немецкого авто производителя Mercedes-Benz которое производилось в 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах с различными вариантами двигателей (C180 cdi, C230, C280, C 300 (4MATIC), C350, C63 AMG и т.д.). За это время модель прошла рестайлинг. В данном материале мы покажем места расположения электронных блоков управления, подробное описание предохранителей и реле Мерседес 204 со схемами блоков и фото примерами их исполнения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Содержание
Расположение
Блоки управления
Общая схема расположения блоков управления в Мерседес w204
Описание
| 1 | Электронный блок управления ABS |
| 2 | Электронным блок управления кондиционером – в панели управления отопителем |
| 3 | Блок управления электродвигателем вентилятора кондиционера /отопителя – рядом с электродвигателем вентилятора отопителя |
| 4 | Усилитель сигнала антенны 1 — стойка (универсал) |
| 5 | Усилитель сигнала антенны 1 – потолочная панель (седан) |
| 6 | Усилитель сигнала антенны 2 – в задней двери (универсал) |
| 7 | Усилитель сигнала антенны 2 — стойка “С” (седан) |
| 8 | Сирена противоугонной системы – за аркой колеса |
| 9 | Дополнительная аккумуляторная батарея – под полом |
| 10 | Реле дополнительного аккумулятора – под полом |
| 11 | Аккумуляторная батарея (Дизель) – под полом |
| 12 | Аккумуляторная батарея (бензин) |
| 13 | Реле контроля силы тока аккумуляторной батареи (объединен с блоком предохранителей /реле 2 в моторном отсеке) |
| 14 | Диагностический разъем (DLC) |
| 15 | Блок управления электро оборудованием левой передней двери |
| 16 | Блок управления электро оборудованием левой задней двери |
| 17 | Блок управления электро оборудованием правой передней двери |
| 18 | Блок управления электро оборудованием правой задней двери |
| 19 | Электронный блок управления двигателем (Дизель) – двигатель 651 |
| 20 | Электронный блок управления двигателем (Дизель) — кроме двигателя 651 |
| 21 | Электронный блок управления двигателем (бензин) |
| 22 | Блок управления топливным насосом – двигатель 271 — за правой отделкой |
| 23 | Блок управления топливным насосом- кромедвигателя 271 — под задним правым сиденьем |
| 24 | Блок предохранителей /реле, моторный отсек 1 |
| 25 | Блок предохранителей /реле, моторный отсек 2(плавкие вставки в блоке предохранителей в моторном отсеке) – цепи питания: Кондиционер, генератор, реле дополнительного аккумулятора, блок предохранителей /реле в моторном отсеке 1, электронный блок управления двигателем , электродвигатель вентилятора системы охлаждения, блок предохранителей /реле приборной панели, резистор электродвигателя вентилятора отопителя, нагревательный элемент подогревателя воздуха на впуске (Дизель), блок управления замком зажигания ,блок предохранителей /реле в багажном отделении 1, многофункциональный блок управления 1/2, стартер, система SRS |
| 26 | Блок предохранителей /реле, приборная панель |
| 27 | Блок предохранителей /реле, багажное отделение 1 — за правой отделкой |
| 28 | Блок предохранителей /реле, багажное отделение 2- подполом |
| 29 | Блок управления свечами накаливания |
| 30 | Блок управления фарами, лев. (ксеноновые фары) |
| 31 | Блок управления фарами, прав. (ксеноновые фары) |
| 32 | Звуковой сигнал 1 — за передним бампером |
| 33 | Звуковой сигнал 2 – за передним бампером |
| 34 | Блок управления замком зажигания |
| 35 | Блок управления системы дистанционного управления центральным замком и запуска двигателя — за правой отделкой |
| 36 | Блок управления освещением |
| 37 | Многофункциональный блок управления 1 — прикреплен к блоку предохранителей /реле 1 в моторном отсеке — функции: Компрессор кондиционера, контроль давления в системе кондиционирования, уровень тормозной жидкости, уровень охлаждающей жидкости, фары, аварийная сигнализация, омыватели фар, подогреватели форсунок омывателя лобового стекла, звуковые сигналы, указатели поворота, лампы освещения салона, датчик температуры окружающего воздуха, очистители лобового стекла |
| 38 | Многофункциональный блок управления 2- прикреплен к блоку предохранителей /реле 1 в багажном отделении — функции: Противоугонная система, центральный замок, лючок /крышка топливо заливной горловины, обогреватель заднего стекла, подогреватель сидений, задние фонари, задняя солнцезащитная шторка, (задняя дверь) |
| 39 | Блок управления многофункциональным переключателем 1 — функции: Подогреватель передних сидений, система парковки, шторка заднего стекла, система стоп-старт, система управления подвеской |
| 40 | Блок управления многофункциональным переключателем 2 – функции: Кондиционер, противоугонная система, лампы освещения салона, лампы местной подсветки, люк |
| 41 | Датчик температуры окружающего воздуха |
| 42 | Блок управления системой парковки-под ковриком |
| 43 | Блок управления памятью регулировки положения сидений (лев.) |
| 44 | Блок управления памятью регулировки положения сидений (прав.) |
| 45 | Блок управления электро оборудованием рулевой колонки- под рулевым колесом |
| 46 | Блок управления блокировкой рулевой колонки |
| 47 | Блок управления электроприводом люка |
| 49 | Блок управления подвеской (с системой активной подвески) — под ковриком |
| 50 | Блок управления приводом открывания /закрывания задней двери- стойка “D”(универсал) |
| 51 | Блок управления электрооборудованием прицепа-за правой отделкой |
| 52 | Электронный блок управления КПП(722.6) — под ковриком |
| 53 | Электронный блок управления КПП (722.9) — в КПП |
| 54 | Блок управления переключением передач – селектор |
| 55 | Блок управления системы контроля давления шинах – за левой отделкой |
Блоки предохранителей и реле
Схема
Назначение
- F32 – Передний блок входных силовых предохранителей
- N10/1 – Блок управления SAM с передним модулем реле и предохранителей
- N10/2 – Блок управления SAM с задним модулем реле и предохранителей
- F33 – Задний блок силовых предохранителей
- F34 – Блок предохранителей в салоне
Блок в салоне
В салоне Мерседес 204 основной блок с предохранителями расположен в торце приборной панели, за защитной крышкой.
Схема
Обозначение
| 116 | 30A Блок управления сиденья водителя (до 31.05.09) |
| 117 | 15A Блок управления адаптивной системы амортизации (до 31.05.09) |
| 118 | Резерв |
| 119 | 7,,5A Электродвигатель вентилятора задней части салона (до 31.05.09) |
| Блок управления AMG Performance Media (до 1.6.12) | |
| 120 | Резерв |
| 121 | Резерв |
| 122 | Резерв |
| 123 | 10A Блок управления электронным модулем рулевой колонки |
| 124 | Резерв |
| 125 | Резерв |
| 126 | 30A Блок управления сиденья переднего пассажира (до 31.05.09) |
| 127 | Резерв |
| 128 | Резерв |
| 129 | 20A Реле электромотора вентилятора масляного радиатора (двигатель 156; до 31.05.09) |
| 130 | Резерв |
| 131 | Резерв |
| 132 | Резерв |
| 133 | Резерв |
| 134 | Резерв |
| 135 | Резерв |
Блоки под капотом
Блок предохранителей и реле
Основной блок с предохранителями и реле под капотом расположен с левой стороны.
Схема
Расшифровка
| 1 | 25A Блок управления электронной системой стабилизации движения ESP |
| 2 | 30A Блок управления передней левой двери |
| 3 | 30A Блок управления передней двери справа (до 31.3.10 г.) |
| 4 | 7,5A Блок управления топливного насоса (бензиновые двигатели) |
| Блок управления топливного насоса слева (двигатель 156) | |
| Блок управления правого топливного насоса (двигатель 156) | |
| Датчик конденсата в топливном фильтре с нагревательным элементом (двигатели 642, 651) | |
| Блок управления датчиком конденсата в топливном фильтре с нагревательным элементом (двигатели 651 (до 31.5.10 г.), 646) | |
| 20A Блок управления фар (с 1.3.11 г.) | |
| 5 | 7,5A Блок управления SAM с модулем предохранителей и реле в задней части салона |
| Реле циркуляционного контура охлаждающей жидкости редуктора заднего моста (двигатель 156 с 1.7.11) | |
| Переключатель наружного освещения (с 1.12.09 г.) | |
| 6 | 10A Блок управления CDI (дизельные двигатели) |
| Блок управления ME (бензиновые двигатели) | |
| 7 | 20A Стартер |
| 8 | 7,5A Блок управления системой удержания пассажиров |
| 9 | 15A Розетка в перчаточном ящике (бардачке) |
| 10 | 30A Электродвигатель стеклоочистителя |
| 11 | 7,5A Дисплей аудиосистемы/ COMAND |
| Панель управления аудиосистемы /COMAND | |
| Держатель для навигационного модуля | |
| 12 | 7,5A Блок-панель управления системой климат-контроля |
| Верхняя блок-панель управления | |
| 13 | 7,5A Блок управления электронным модулем рулевой колонки |
| Мульти функциональная камера (с 1.3.11 г.) | |
| 14 | 7,5A Блок управления электронной системой стабилизации движения ESP |
| 15 | 7,5A Блок управления системой удержания пассажиров |
| Блок управления системы пассивной безопасности | |
| 16 | 5A Диагностический разъем (до 31.5.09 г.) |
| Электр. штекерное соединение мобильного телефона (до 2008 года) | |
| Блок управления электронным модулем рычага селектора (КП 722) | |
| 17 | 30A Модуль управления панорамной крышей со сдвижным люком |
| Блок управления потолочной блок-панели управления | |
| 18 | 7,5A Выключатель проборов наружного освещения (до 2008 года) |
| Блок управления верхней блок-панели управления (с 1.3.11) | |
| Концевая муфта плюсового провода шины данных LIN системы кондиционирования панели приборов (до 28.2.11 г.) | |
| Электрическое штекерное соединение салона а/м и жгута электропроводки для заднего габаритного фонаря | |
| 19 | 20A Блок управления электрической блокировки рулевого управления |
| Блок управления электронным замком зажигания | |
| 20 | 40A Блок управления электронной системой стабилизации движения ESP |
| 21 | 7,5A Датчик сигнала торможения |
| Переключатель плафона освещения перчаточного ящика | |
| Система распознавания занятости сиденья и сиденья переднего пассажира AKSE | |
| Электрический предохранитель подготовки для установки системы Electronic Toll Collection (Япония) | |
| 22 | 15A Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | |
| Кабельный наконечник электр. цепи клеммы 87 M2e (двигатель 271; Южная Корея), (двигатель 272; США) | |
| Блок управления ME (двигатель 271; Южная Корея) | |
| Переключающий клапан регенерации (двигатель 271; Южная Корея), (двигатель 272; США) | |
| Блок управления системы CDI (двигатели 642, 646) | |
| Нагревательный элемент в вентиляционном воздуховоде картера двигателя (двигатель 642) | |
| Кабельный наконечник электр. цепи клеммы 87 (двигатель 646) | |
| 23 | 20A Электрическое штекерное соединение жгута электропроводки салона и двигателя |
| Блок управления SAM с модулем предохранителей и реле в задней части салона (дизельные двигатели) | |
| Блок управления системы CDI (дизельные двигатели до 2008 года) | |
| Кабельный наконечник электр. цепи клеммы 87 (дизельные двигатели до 2008 года) | |
| Кабельный наконечник электр. цепи клеммы 87 M1e (двигатель 271 до 2008 года) | |
| Кабельный наконечник электр. цепи клеммы 87 M1i (двигатель 272 до 2008 года) | |
| 24 | 15A Электрическое штекерное соединение жгута электропроводки салона и двигателя |
| Исполнительный элемент жалюзи радиатора (двигатель 642) | |
| Блок управления CDI (двигатель 646) | |
| Кабельный наконечник электр. цепи клеммы 87 M1i (двигатель 272 до 2008 года) | |
| Кабельный наконечник электр. цепи клеммы 87 (дизельные двигатели до 2008 года) | |
| 25 | 15A Блок управления ME (двигатели 156, 271, 272, 274, 276) |
| Лямбда-зонд перед катализатором (двигатель 651) | |
| Блок управления генератором звука системы выпуска ОГ (двигатель 651) | |
| 26 | 20A Аудио модуль |
| Аудио модуль с системой Auto-Pilot | |
| Модуль управления COMAND | |
| 27 | 7,5A Блок управления электронным замком зажигания |
| Блок управления электро блокировки рулевого управления (до 2008 года) | |
| Блок управления CDI (дизельные двигатели) | |
| Блок управления ME (бензиновые двигатели) | |
| 28 | 7,5A Комбинация приборов |
| 29 | 10A Передняя правая блок-фара |
| 30 | 10A Передняя левая блок-фара |
| Электрическое штекерное соединение жгута электропроводки салона и двигателя (двигатель 642) | |
| 31A | 15A Левый звуковой сигнал |
| Правый звуковой сигнал | |
| 31B | 15A Левый звуковой сигнал |
| Правый звуковой сигнал | |
| 32 | 40A Электрический воздушный насос (двигатели 156, 271, 272) |
| 33 | 10A Блок управления электронной системой управления АКП (КП 722.6) |
| Блок управления полностью интегрированной системой управления АКП (КП 722.9) | |
| 34 | 7,5A Блок управления топливного насоса (двигатели 274, 276), (двигатели 271, 272, 651 с 1.6.09 г.), (двигатель 642 с 1.12.09 г.) |
| 35 | 5A Блок управления электронной системой стабилизации движения ESP (с 2009 года) |
| 36 | 7,5A Электрический модуль управления DISTRONIC |
| Электрогидравлический усилитель рулевого управления (с 2009 года) | |
| Реле | |
| J | Реле клеммы 15 |
| K | Реле клеммы 15R |
| L | Резерв |
| М | Реле клеммы 50, стартер |
| N | Реле клеммы 87, двигатель |
| O | Реле звукового сигнала |
| P | Реле продувки катализатора |
| Q | Реле электродвигателя вентилятора масляного охладителя |
| R | Реле клеммы 87, ходовая часть |
Блок силовых предохранителей
Устанавливается с правой стороны, рядом со стойкой.
Вариант 1
Схема
Описание
| 88 | Предохранитель: |
| Генератор | |
| Стартер | |
| 88 | 400A Генератор (до 2009 года) |
| 89 | 125A Передний блок управления SAM с модулем предохранителей и реле |
| 90 | 40A Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 91 | 80A Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 100 | 40A Регулятор вентилятора |
| Короб системы кондиционирования (до 2009 года) | |
| 101 | 60A Передний блок управления SAM с модулем предохранителей и реле |
| Держатель предохранителя, блок управления задней левой двери (Великобритания) | |
| Держатель предохранителя, блок управления задней правой двери (Великобритания) | |
| 102 | Резерв |
| 103 | 150A Дополнительный электро подогреватель (дизельные двигатели) |
| Держатель предохранителя, блок управления задней левой двери (Великобритания) | |
| Держатель предохранителя, блок управления задней правой двери (Великобритания) | |
| 104 | 70A Блок предохранителей салона |
| 105 | 100A Передний блок управления SAM с модулем предохранителей и реле |
| 106 | 150A Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 107 | Резерв |
| 108 | Резерв |
| 109 | Резерв |
| 110 | Резерв |
Вариант 2
Схема для моделей без “ECO Start-Stop”
Схема для моделей с “ECO Start-Stop”
Обозначение
| 150 | 400A Пиропредохранитель 88 (без “ECO Start-Stopp”) |
| 200A Генератор | |
| Стартер | |
| 151 | 100A Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 152 | 150A Передний блок управления SAM с модулем предохранителей и реле |
| 153 | 60A Передний блок управления SAM с модулем предохранителей и реле (автомобили с “ECO Start-Stopp”) |
| 154 | 60A Передний блок управления SAM с модулем предохранителей и реле (без “ECO Start-Stopp”) |
| 150A Дополнительный электроподогреватель (автомобили с “ECO Start-Stopp”) | |
| 155 | Резерв |
| 156 | 150A Дополнительный электроподогреватель (без “ECO Start-Stopp”) |
| 100A Передний блок управления SAM с модулем предохранителей и реле (автомобили с “ECO Start-Stopp”) | |
| 157 | 100A Электрогидравлический усилитель рулевого управления |
| Блок управления электроусилителем рулевого управления | |
| 158 | 50A Регулятор вентилятора (без “ECO Start-Stopp”) |
| 150A Блок управления SAM с модулем предохранителей и реле в задней части салона (автомобили с “ECO Start-Stopp”) | |
| 159 | 50A Мультифункциональный блок управления для спец автомобиля (без “ECO Start-Stopp”) |
| 200A Реле дополнительной АКБ (автомобили с “ECO Start-Stopp”) | |
| 160 | 60A Блок предохранителей салона (без “ECO Start-Stopp”) |
| 50A Регулятор вентилятора (автомобили с “ECO Start-Stopp”) | |
| 161 | 100A Передний блок управления SAM с модулем предохранителей и реле (без “ECO Start-Stopp”) |
| 50A Многофункциональный блок управления для спецавтомобиля (автомобили с “ECO Start-Stopp”) | |
| 162 | 60A Блок предохранителей салона (автомобили с “ECO Start-Stopp”) |
| 163 | 150A Блок управления SAM с модулем предохранителей и реле в задней части салона (без “ECO Start-Stopp”) |
| 164 | 80A Блок управления SAM с модулем предохранителей и реле в задней части салона (без “ECO Start-Stopp”) |
Блоки в багажнике
Блок предохранителей и реле
Устанавливается с правой стороны за боковой защитой.
Схема
Назначение
| 37 | 7,5A Катушка электромагнита NECK-PRO подголовника сиденья водителя |
| 5A Катушка электромагнита NECK-PRO подголовника сиденья переднего пассажира | |
| 38 | 15A Электродвигатель стеклоочистителя двери багажника |
| 39 | 30A Блок управления задней двери слева (до 31.3.10 г.) |
| 40 | Резерв |
| 41 | 30A Блок управления правой задней двери (до 31.3.10 г.) |
| Блок управления передней двери справа (с 1.4.10 г.) | |
| 42 | 25A Блок управления топливного насоса (двигатель 642 с 1.12.09 г.), (двигатель 651 с 1.6.09 г.) |
| 20A Топливный насос (двигатель 646)(двигатель 642 с 30.11.09), (двигатель 651 с 31.5.09 г.) | |
| 20A До 2008 модельного года: | |
| Блок управления топливного насоса (бензиновые двигатели) | |
| Топливный насос (дизельные двигатели) | |
| 43 | 5A Электродвигатель вентилятора в задней части салона (с 1.6.09 г.) |
| 44 | 30A Блок выключателей регулировки положения переднего правого сиденья |
| Выключатель частично электрической регулировки сиденья переднего пассажира | |
| 45 | 30A Блок выключателей регулировки положения переднего левого сиденья |
| Выключатель частично электрической регулировки сиденья водителя | |
| 46 | 7,5A Антенный усилитель FM-антенны на заднем стекле |
| Антенный усилитель FM 2 и DAB | |
| Сирена сигнализации | |
| Блок управления защиты салона и защиты от буксировки | |
| Антенный усилитель 1 на заднем стекле | |
| Антенный усилитель TV 1 и антенна DAB диапазона III | |
| Антенный усилитель TV 2 и KEYLESS-GO | |
| Антенный усилитель KEYLESS-GO | |
| 47 | Резерв |
| 48 | Резерв |
| 49 | 40A Система обогрева заднего стекла |
| 50 | 50A Реверсивный натяжитель переднего правого ремня безопасности |
| 51 | 50A Реверсивный натяжитель переднего левого ремня безопасности |
| 52 | Резерв |
| 53 | 15/30A Блок управления системы распознавания прицепа |
| 54 | 7,5A Блок управления системы распознавания прицепа (до 31.5.09 г.) |
| 15A Блок управления системы распознавания прицепа | |
| 5A Группа выключателей регулировки поясничного подпора и боковых валиков сиденья водителя (с 2009 года) | |
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья переднего пассажира (с 2009 года) | |
| Блок клапанов AMG сиденья переднего пассажира (с 2009 года) | |
| Блок клапанов AMG сиденья водителя (с 2009 года) | |
| 55 | 5A Блок управления AdBlue® (с 2009 года) |
| 56 | 15A Блок управления системы распознавания прицепа |
| Розетка прицепа (с 2009 года) | |
| 5A Группа выключателей регулировки поясничного подпора и боковых валиков сиденья водителя (с 2009 года) | |
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья переднего пассажира (с 2009 года) | |
| Блок клапанов AMG сиденья переднего пассажира (с 2009 года) | |
| Блок клапанов AMG сиденья водителя (с 2009 года) | |
| 57 | 20A Блок управления системы распознавания прицепа |
| 58 | 20/30A Блок управления системы распознавания прицепа |
| 59 | 5A Блок управления системы помощи при парковке (с 2009 года) |
| Датчик DISTRONIC (DTR) в переднем бампере слева (с 2009 года) | |
| Датчик DISTRONIC (DTR) в переднем бампере справа (с 2009 года) | |
| Интеллектуальный радарный датчик в заднем бампере слева (с 2009 года) | |
| Интеллектуальный радарный датчик в заднем бампере справа (с 2009 года) | |
| 7,5A Блок управления PARKTRONIC (до 2009 года) | |
| Блок управления радарными датчиками (до 2009 года) | |
| 60 | 7,5A Пневмонасос мультиконтурного сиденья (с 2009 года) |
| 61 | 40A Блок управления приводом откидной двери багажного отделения |
| 62 | 30A Блок управления сиденья водителя (с 1.6.09 г.) |
| 63 | 30A Блок управления сиденья переднего пассажира (с 1.6.09 г.) |
| 64 | 25A Блок управления преобразователя переменного / постоянного тока (с 2009 года) |
| 65 | 15A Блок управления адаптивной системы амортизации (с 1.6.09 г.) |
| Блок управления электронного модуля рулевой колонки (с 2009 года) | |
| 66 | 7,5A Реле циркуляционного насоса масла КП (с 1.6.12 г.) |
| 67 | 30/40A Блок управления усилителя акустической системы |
| 68 | Резерв |
| 69 | 20A Усилитель заднего низкочастотного динамика (с 2009 года) |
| 70 | 5A Блок управления системы контроля давления в шинах |
| 71 | 15A Прикуриватель с подсветкой пепельницы спереди |
| Розетка салон спереди | |
| 72 | 15A Розетка в багажнике |
| Розетка 115 В | |
| 73 | 7,5A Диагностический разъем (с 1.6.09 г.) |
| Блок управления режимами движения (двигатель 156 с 1.7.11 г.) | |
| Приемник дистанционного радиоуправления автономным отопителем (с 2009 года) | |
| 74 | 15A Блок управления системы KEYLESS-GO |
| 75 | 20A Нагревательное устройство автономного отопителя (с 2009 года) |
| 76 | 15A Розетка салона |
| 77 | 7,5A Блок управления системы определения массы пассажиров (WSS) |
| 78 | 7,5A Регулятор вентилятора вентиляции переднего левого сиденья (с 1.3.11 г.) |
| Регулятор вентилятора вентиляции переднего правого сиденья (с 1.3.11 г.) | |
| 79 | 7,5A Блок управления радарными датчиками (до 2009 года) |
| 80 | 5A Блок управления видеодатчиков и радарных датчиков (с 2009 года) |
| Блок управления системы помощи при парковке (с 1.6.12 г.) | |
| 81 | 5/7,5A Блок управления мультимедийного интерфейса |
| 82 | 5A Компенсатор мобильной связи UMTS (с 2009 года) |
| Блок управления TB-тюнера (до 31.5.09 г.; Япония) | |
| 83 | 7,5A Блок управления Electronic Toll Collection (до 28.2.11 г.; Япония) |
| Блок управления системы аварийного вызова | |
| Дисплей в задней части салона слева (с 2009 года) | |
| Дисплей в задней части салона справа (с 2009 года) | |
| Электроника камеры заднего вида (с 1.6.12 г.; Япония) | |
| 84 | 7,5A Блок управления Satellite Digital Audio Radio (SDAR) |
| Блок управления SDAR/тюнер высокого разрешения (с 1.6.09 г. по 31.5.10 г.) | |
| Блок управления цифрового звукового радиовещания | |
| Модуль электропитания камеры заднего вида (до 31.5.12 г.) | |
| Блок управления камеры заднего вида (до 31.5.12 г.) | |
| Электроника камеры заднего вида (с 1.6.12 г.) | |
| Камера заднего вида (с 1.6.12 г.) | |
| Блок управления камеры обзора на 360° | |
| 85 | 7,5A Блок управления TB-тюнера (до 31.5.09 г.; Япония) |
| Цифровой TB-тюнер (с 1.6.09 г.; Япония) | |
| 86 | 7,5A DVD-проигрыватель (с 2009 года) |
| 87 | 7,5A Блок управления системы аварийного вызова |
| 88 | 15A Модуль сервопривода АКП DIRECT SELECT (КП 722) (с 1.6.09 г.) |
| 89 | 20A Блок управления системы распознавания прицепа (с 1.6.09 г.) |
| Реле электродвигателя вентилятора масляного охладителя (двигатель 156; с 1.6.09 г.) | |
| Реле циркуляционного контура охлаждающей жидкости редуктора заднего моста (с 1.6.09 г.) | |
| 90 | 40A Блок предохранителей AdBlue® (с 1.6.09 г.) |
| Реле подачи AdBlue® (с 1.6.09 г.) | |
| 91 | Резерв (с 1.6.09 г.) |
| 92 | Резерв (с 1.6.09 г.) |
| Реле | |
| A | Реле клеммы 15 |
| B | Реле клеммы 15R |
| C | Реле обогрева заднего стекла |
| D | Реле топливного насоса (дизельные двигатели) |
| E | Реле стеклоочистителя двери багажника |
| F | Реле регулировки положения сиденья |
| G | Реле клеммы 15R |
За работу прикуривателей отвечают предохранители с номерами 71, 72 и 76.
Блок силовых предохранителей
Ещё один блок силовых предохранителей высокой мощности крепится к плюсовой клемме на аккумуляторной батареи в багажнике.
Схема
Расшифровка
| 111 | 60A Передний блок управления SAM с модулем предохранителей и реле |
| 112 | 80A Мультифункциональный блок управления для спецавтомобиля |
| 113 | 40A Блок управления топливного насоса слева (двигатель 156) |
| Блок управления правого топливного насоса (двигатель 156) | |
| 114 | Резерв |
| 115 | 100A Мультифункциональный блок управления для спецавтомобиля |
