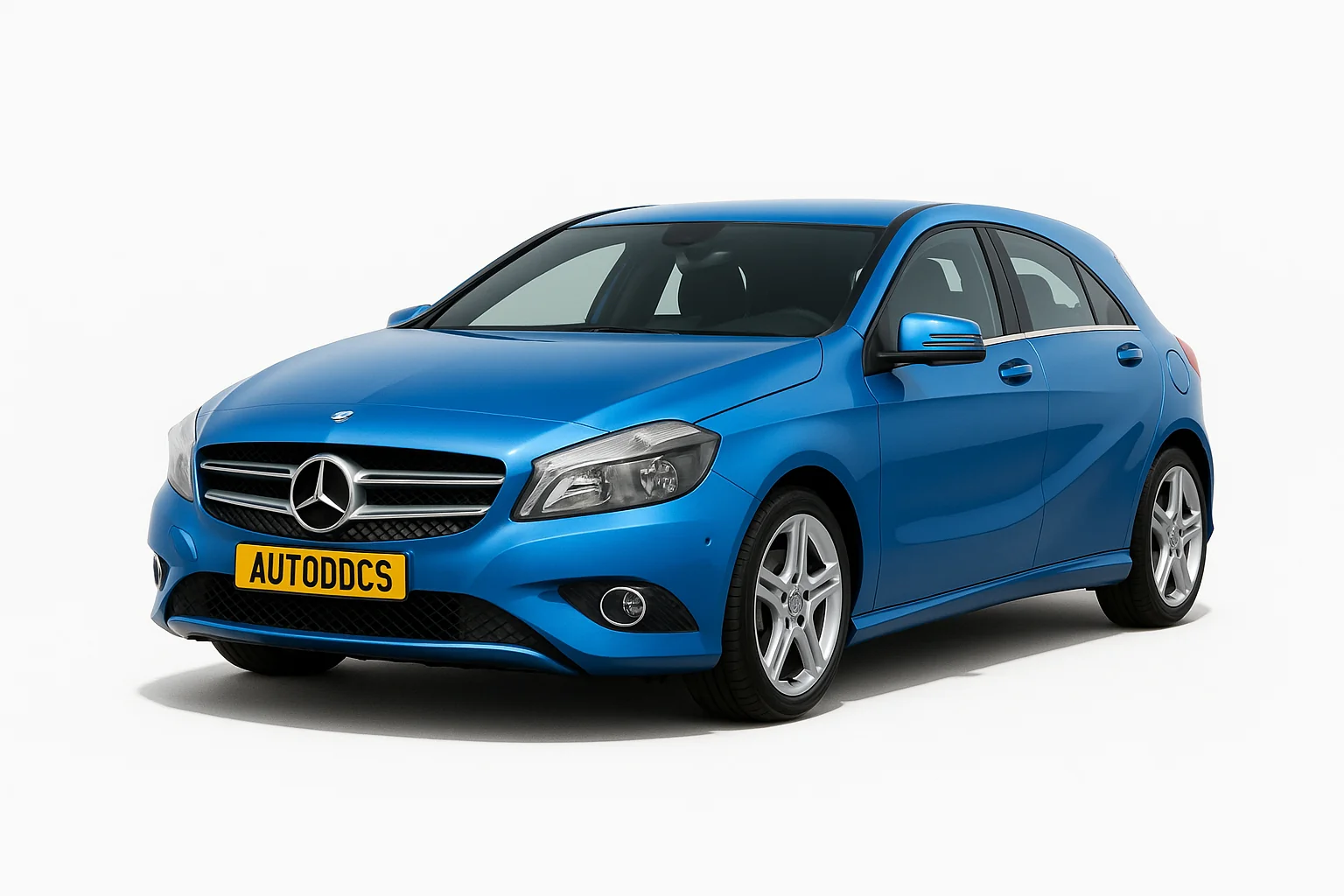

Mercedes W176 представляет третье поколение модельного ряда А-класса Mercedes-Benz которое выпускалось в 2013, 2014, 2015, 2016, 2017, 2018 году и обозначалось как A180, A200, A250, A180, A200, A220. За это время модель прошла рестайлинг. В данной публикации мы покажем описание предохранителей и реле Мерседес W176 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Содержание
Блок в салоне
В салоне основной блок с предохранителями и реле располагается под панелью, со стороны пассажира под защитной крышкой.
Схема
Описание
| 21 | 150A Дополнительный электро подогреватель (а/м с дизельным двигателем) |
| 22 | 200A Реле дополнительной АКБ функции ECO Start-Stop |
| 23 | 30A Блок управления передней левой дверью |
| 24 | 30A Блок управления передней правой дверью |
| 25 | 30A Блок управления SAM |
| 26 | 10A Концевая кабельная муфта дополнительной аккумуляторной батареи функции “ECO Start-Stop” |
| 27 | 30A Модуль предохранителей и реле моторного отсека |
| 28 | 5A Блок управления генератором звука салона |
| 29 | 15A Розетка прицепа (до 02.11.2014) |
| Блок управления распознаванием наличия прицепа (с 03.11.2014) | |
| 30 | 5A Блок управления распознаванием наличия прицепа |
| 31 | 5A Блок управления полным приводом |
| 32 | 5A Сигналы с блока управления электронным модулем рулевой колонки |
| 33 | 5A Панель управления аудиомодуля/ системы COMAND |
| 34 | 7,5A Блок-панель управления системой климат-контроля |
| 35 | 40A Обогрев заднего стекла |
| 36 | 7,5A Блок управления сиденьем водителя |
| Блок управления регулировкой поясничного подпора для сиденья водителя | |
| 37 | 7,5A Дисплей аудиомодуля /системы COMAND |
| 38 | 7,5A Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 39 | 10A Потолочная блок-панель управления |
| 40 | 15A Блок управления трансмиссии (двигатель 651) |
| 41 | 30A Модуль управления панорамным сдвижным люком |
| 42 | 5A Аудиомодуль |
| Модуль управления COMAND | |
| 25A Аудиомодуль | |
| 43 | 5A Блок управления системой помощи при парковке |
| 44 | 40A Реверсивный натяжитель переднего левого ремня безопасности |
| 45 | 40A Реверсивный натяжитель переднего правого ремня безопасности |
| 46 | 7,5A Блок управления сиденьем переднего пассажира |
| Блок управления регулировки поясничного подпора для сиденья переднего пассажира | |
| 47 | 7,5A Навигационный модуль |
| 25A Блок управления адаптивной системой амортизации | |
| 48 | Резерв |
| 49 | 7,5A Блок управления комплекта Drive Kit для iPhone |
| 5A Электродвигатель вентилятора COMAND | |
| 50 | 5A Блок управления крышкой камеры |
| 51 | Резерв |
| 52 | 30A Сигнал исполнительного электродвигателя парковочной блокировки |
| 53 | Резерв |
| 54 | Резерв |
| 55 | 5A Коммуникационный модуль телекоммуникационных служб |
| Блок управления KEYLESS-GO | |
| 56 | 10A Сигналы с блока управления электронным модулем рулевой колонки |
| 57 | 30A Многофункциональный блок управления для спецавтомобиля |
| 7,5A Многофункциональный блок управления для спецавтомобиля | |
| 5A Реле клеммы 87 исполнительный электродвигатель парковочной блокировки | |
| 58 | 30A Блок предохранителей автомобиля специального назначения |
| 59 | 30A Блок управления сиденьем переднего пассажира |
| 60 | 30A Блок управления сиденьем водителя |
| 61 | 40A Блок управления усилителем акустической системы |
| 62 | 20A Блок управления электрической блокировкой рулевого управления (коробка передач 711) |
| 63 | 25A Блок управления топливным насосом |
| 64 | Блок управления “Electronic Toll Collection” |
| Блок управления передачи данных о дорожных сборах в стандарте DSRC | |
| 65 | 5A Плафон освещения перчаточного ящика |
| 66 | 15A Блок предохранителей автомобиля специального назначения |
| 5A Интерфейс спецавтомобиля | |
| 67 | Резерв |
| 68 | Резерв |
| 69 | Резерв |
| 70 | 25A Розетка центральной консоли в задней части салона |
| 71 | 25A Розетка в багажнике |
| 72 | 25A Прикуриватель с подсветкой пепельницы спереди |
| Розетка в салоне | |
| 73 | 30A Блок управления электрическим стояночным тормозом |
| 74 | 30A Блок управления электрическим стояночным тормозом |
| 75 | 20A Блок управления системой распознавания прицепа |
| 76 | 25A Блок управления системой распознавания прицепа |
| 77 | 25A Блок управления системой распознавания прицепа |
| 78 | 40A Блок управления крышкой багажника /управления приводом откидной двери багажного отделения |
| Блок предохранителей автомобиля специального назначения | |
| 79 | 40A Блок управления SAM |
| 80 | 40A Блок управления SAM |
| 81 | 40A Регулятор вентилятора |
| 82 | 10A Потолочная блок-панель управления |
| 83 | 7,5A Блок управления электронным замком зажигания |
| 84 | 5A Верхняя блок-панель управления |
| 85 | 5A Блок управления EDW/ защитой от буксировки /системой охраны салона |
| 86 | 5A Антенный усилитель FM, AM и ZV |
| Антенный усилитель/ компенсатор мобильной связи (с 01.06.2016) | |
| 87 | 10A Диагностический разъем |
| 88 | 10A Комбинация приборов |
| 89 | 5A Выключатель приборов наружного освещения |
| 90 | 5A Интеллектуальный радарный датчик в заднем бампере слева |
| Интеллектуальный радарный датчик в заднем бампере справа | |
| 91 | 5A Датчик контроля нажатия педали |
| Переключатель освещения пространства для ног | |
| 92 | 5A Блок управления топливным насосом |
| 93 | 5A Блок управления электрическим стояночным тормозом |
| 94 | 7,5A Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 95 | 7,5A Система распознавания занятости и AKSE сиденья переднего пассажира |
| Блок управления Weight Sensing System | |
| 96 | 15A Электродвигатель стеклоочистителя двери багажника |
| 97 | 5A Электрическое штекерное соединение мобильного телефона |
| 98 | 5A Блок управления SAM |
| 99 | 5A Блок управления системой контроля давления в шинах |
| 100 | 5A Интерфейс DIRECT SELECT (двигатель 133) |
| 101 | 10A Блок управления полным приводом |
| 102 | 5A Приемник пульта дистанционного радиоуправления автономным отопителем |
| Блок управления режимами движения (AMG, с 01.09.2015) | |
| Переключатель антенны для телефона и автономного отопителя (с 01.06.2016) | |
| 103 | 5A Блок управления системой экстренного вызова |
| Коммуникационный модуль телекоммуникационных служб | |
| Блок управления HERMES | |
| 104 | 5A Блок управления мультимедийным интерфейсом |
| Модуль подключения мультимедийных устройств | |
| 105 | 5A Блок управления цифровым звуковым радиовещанием |
| Блок управления Satellite Digital Audio Radio (SDAR) | |
| 7,5A Модуль тюнера | |
| 106 | 5A Мультифункциональная камера |
| 107 | 5A Цифровой ТВ-тюнер |
| 108 | 5A Камера заднего вида |
| 109 | 20A Электрическое штекерное соединение розетки для груза |
| 110 | 30A Аудиомодуль |
| Модуль управления COMAND | |
| Блок управления Motorsound | |
| Реле | |
| A | Реле клеммы 15 |
| B | Реле стеклоочистителя заднего стекла |
| C | Реле клеммы 15R2 |
| D | Реле обогрева заднего стекла |
| E | Реле клеммы 15R1 |
| F | Реле клеммы 30g |
| G | Не используется |
За прикуриватели отвечают предохранители под номерами 70, 71 и 72.
Блоки под капотом
Под капотом, в левой части моторного отсека, могут находится 2 блока с предохранителями.
Блок предохранителей и реле
Для доступа к блоку надо снять защитную крышку.
Схема
Обозначение
| 201 | 5A Сирена сигнализации |
| 202 | 20A Блок управления автономного отопителя |
| 203 | 15A Передняя правая блок-фара |
| 204 | 25A Блок управления электронной системой стабилизации движения |
| 205 | 15A Левый звуковой сигнал |
| Звуковой сигнал правый | |
| 206 | 5A Блок управления CDI (двигатель 651) |
| 207 | 5A Реле эл. цепи клеммы 87M (дизель) |
| 208 | 7,5A Реле клеммы 87 (двигатели: 133, 607) |
| 209 | 15A Передняя левая блок-фара |
| 210 | 5A Реле подогреваемого переднего стекла |
| Предварительное реле стартера | |
| 211 | 7,5A Резерв |
| 212 | 15A Кабельный наконечник электр. цепи клеммы 87M3 (двигатели 133, 270) |
| 15A Нагревательный элемент трубопровода вентиляции (двигатель 651) | |
| Нагревательный элемент термостата системы охлаждения (двигатель 651) | |
| Переключающий клапан перепуска охладителя системы рециркуляции ОГ (двигатель 651) | |
| 15A Лямбда-зонд перед катализатором (двигатель 607) | |
| Сервомеханизм регулировки давления наддува (двигатель 607) | |
| Блок управления CDI (двигатель 607) | |
| 213 | 15A Концевая кабельная муфта клеммы 87 (двигатели 133, 270, 651) |
| 15A Датчик Холла распредвала (двигатель 607) | |
| Блок управления CDI (двигатель 607) | |
| Дозирующий клапан (двигатель 607) | |
| Лямбда-зонд после катализатора (двигатель 607) | |
| 214 | 10A Концевая кабельная муфта клеммы 87 (двигатели 133, 270, 651) |
| 215 | 20A Катушка зажигания цилиндра 1 (бензиновые двигатели) |
| Катушка зажигания цилиндра 2 (бензиновые двигатели) | |
| Катушка зажигания цилиндра 3 (бензиновые двигатели) | |
| Катушка зажигания цилиндра 4 (бензиновые двигатели) | |
| 20A Дозирующий клапан (двигатель 651) | |
| 20A Блок управления CDI (двигатель 607) | |
| Сервомеханизм регулировки давления наддува (двигатель 607) | |
| Дозирующий клапан (двигатель 607) | |
| 216 | 5A Блок управления ME (бензиновые двигатели) |
| Блок управления трансмиссией (двигатель 607) | |
| 217 | 25A Блок управления полностью интегрированной системой управления коробки передач с двойным сцеплением (коробка передач 724) |
| 218 | 5A Блок управления электронной системой стабилизации движения |
| 219 | 5A Резерв |
| 220 | 10A Циркуляционный насос системы охлаждения масла КП (коробка передач 724) |
| 221 | 40A Резерв |
| 222 | 7,5A Резерв |
| 223 | Резерв |
| 224 | 7,5A Электрический модуль управления DISTRONIC |
| Модуль управления COLLISION PREVENTION ASSIST | |
| 225 | 5A Резерв |
| 226 | 5A Резерв |
| 227 | 5A Резерв |
| 228 | 5A Резерв |
| 229 | 5A Передняя левая блок-фара |
| 230 | 5A Блок управления электронной системой стабилизации движения |
| 231 | 5A Передняя правая блок-фара |
| 232 | 15A Блок управления фар |
| 233 | Резерв |
| 234 | 5A Блок управления трансмиссией (двигатель 607) |
| 235 | 7,5A Электродвигатель вентилятора (двигатель 607) |
| Исполнительный механизм жалюзи радиатора (двигатель 607) | |
| Циркуляционный насос охладителя наддувочного воздуха (двигатель 133) | |
| 236 | 40A Блок управления SAM |
| 237 | 40A Блок управления электронной системой стабилизации движения |
| 238 | 50A Подогреваемое лобовое стекло |
| 239 | 30A Реле режимов работы стеклоочистителя 1/2 |
| 240A | 25A Реле клеммы 50 стартера |
| 240B | 25A Реле клеммы 15 (без поддержки) |
| 241 | 7,5A Резерв |
| Реле | |
| J | Реле звуковых сигналов |
| K | Реле скорости стеклоочистителя 1/2 |
| L | Реле стеклоочистителя вкл./выкл. |
| M | Реле клеммы 50 стартера |
| N | Реле эл. цепи клеммы 87M |
| O | Реле циркуляционного насоса охлаждающей жидкости системы охлаждения масла коробки передач |
| P | Реле резерва |
| Q | Реле клеммы 15 (незащищенное) |
| R | Реле клеммы 15 |
| S | Реле клеммы 87 |
| T | Реле лобового стекла с электро подогревом |
Блок предохранителей
Блок предохранителей высокой мощности расположен рядом с блоком с предохранителями и реле.
Схема
Назначение
| F1 | 300A Генератор |
| F2 | 200A Блок предохранителей салона (бензиновые двигатели) |
| 250A Блок предохранителей салона (дизельные двигатели) | |
| F3 | 100A Блок управления электроусилителем рулевого управления |
| F4 | 40A Блок управления SAM |
| F5 | 80A Электродвигатель вентилятора |
| F6 | 70A Блок управления подогрева топлива (двигатель 607) |
| F7 | 125A Блок управления дополнительного подогревателя регенерации DPF (двигатель 607) |
| F8 | 100A Модуль выходного каскада свечей накаливания (двигатели: 651, 607) |
| Реле | |
| F32k1 | Реле развязки (F32k1) |
