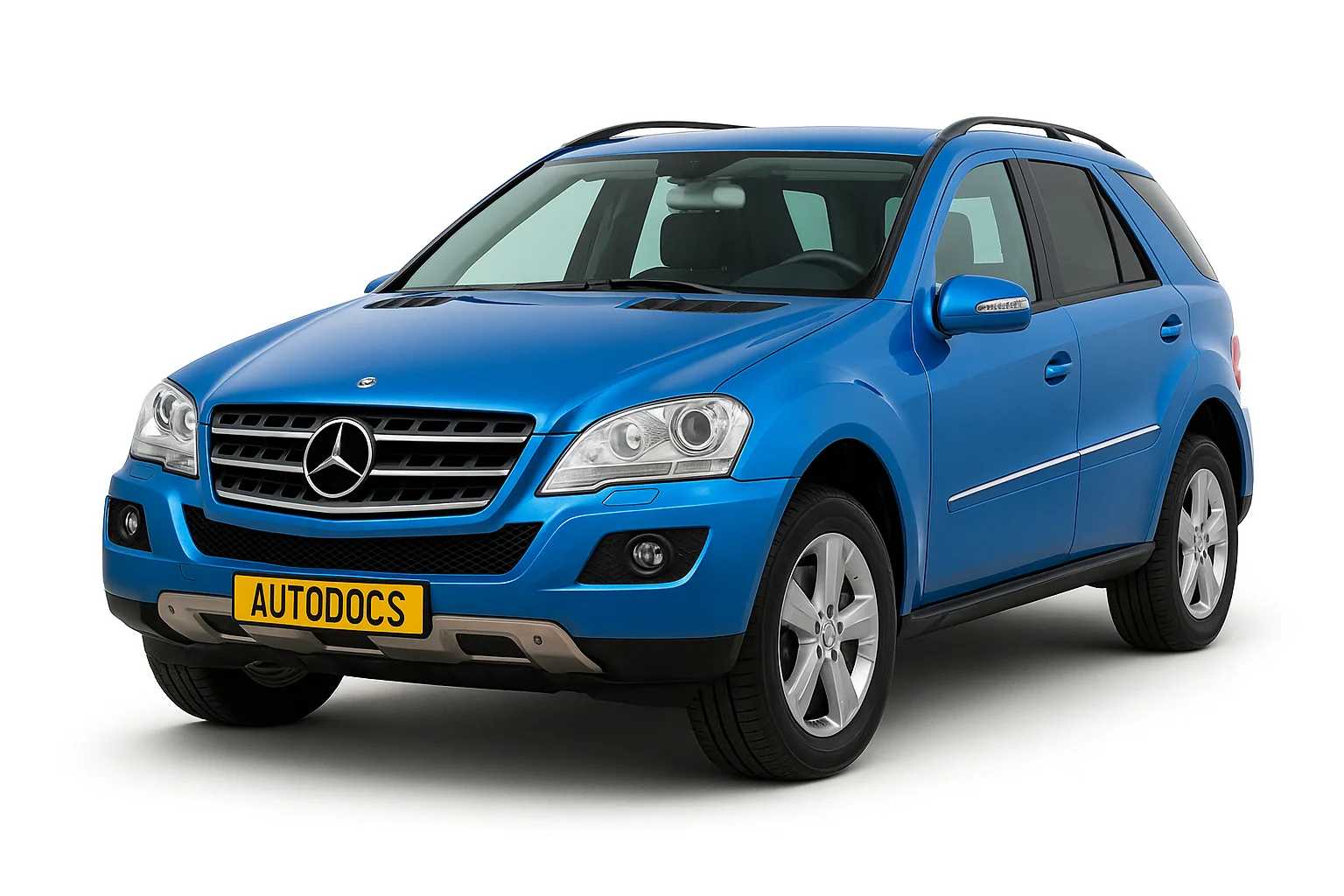

Mercedes ML W164 друге покоління позашляховиків M-класу Mercedes-Benz, яке випускалося в 2005, 2006, 2007, 2008, 2009, 2010, 2011 і 2012 році з бензиновими і дизельними двигунами ML 280 CDI, ML 300, ML 320, ML 350, ML 420, ML 450, ML 500, ML 550, ML 620, ML 63 AMG. За цей час модель пройшла рестайлінг. Дана інформація буде корисна так само і власникам Mercedes GL X164 GL 320, GL 350, GL 420, GL 450 і GL 500 4MATIC, тому що дані моделі мають схожі електричні схеми. У цій статті ми покажемо місця розташування електронних блоків керування, опис запобіжників і реле Мерседес 164 зі схемами блоків, фото прикладами їх виконання і місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків і призначення елементів у них може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення. Звіряйте призначення зі своїми схемами, які розташовані біля блоків із запобіжниками і реле.
Зміст
Розташування
Схема розташування блоків
| № | Опис |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Блок керування кондиціонером / обігрівачем - у панелі керування кондиціонером / обігрівачем |
| 3 | Резистор електродвигуна вентилятора вентилятора обігрівача / кондиціонера - поруч з електродвигуном вентилятора |
| 4 | Датчик сонячного світла (система кондиціонування) / датчик дощу (очищувач лобового скла) - верхня центральна частина лобового скла |
| 5 | Підсилювач сигналу антени - задні двері |
| 6 | Датчик удару SRS, з боку водія |
| 7 | Датчик удару SRS, з боку пасажира |
| 8 | Бічний датчик удару, з боку водія - верхня частина центральної стійки |
| 9 | Бічний датчик удару, з боку пасажира - верхня частина центральної стійки |
| 10 | Сирена протиугінної системи |
| 11 | Підсилювач вихідного сигналу аудіосистеми - під сидінням |
| 12 | Блок керування додатковим обігрівачем - за аркою колеса |
| 13 | Блок керування додатковим обігрівачем - під заднім лівим сидінням |
| 14 | Акумуляторна батарея - під сидінням |
| 15 | Блок керування підтриманням дистанції (круїз-контроль) |
| 16 | Шина даних CAN, блок керування шлюзом |
| 17 | Діагностичний роз'єм (DLC) |
| 18 | Блок керування блокуванням диференціала - під порожнисті багажні відділення |
| 19 | Блок керування електрообладнанням дверей водія - у дверях |
| 20 | Блок керування електрообладнанням дверей пасажира - у двері |
| 21 | Електронний блок керування двигуном, V8 - передня частина простору для ніг |
| 22 | Електронний блок керування двигуном, V6 - верхня частина двигуна |
| 23 | Електронний блок керування двигуном, Дизель - за аркою колеса |
| 24 | Блок керування електродвигуном вентилятора системи охолодження - в електродвигуні вентилятора системи охолодження |
| 25 | Блок керування паливним насосом, лів. - під заднім сидінням |
| 26 | Блок керування паливним насосом, прав. - під заднім сидінням |
| 27 | Блок запобіжників /реле, моторний відсік 1 |
| 28 | Блок запобіжників /реле, моторний відсік 2 |
| 29 | Блок запобіжників /реле, приладова панель |
| 30 | Блок запобіжників /реле, багажне відділення - за правою задньою оздоблювальною панеллю |
| 31 | Блок запобіжників /реле, під сидінням |
| 32 | Блок керування фарами, лів. (ксенонові фари) |
| 33 | Блок керування фарами, прав. (ксенонові фари) |
| 34 | Блок керування коректором фар - під сидінням |
| 35 | Звуковий сигнал, ліворуч. |
| 36 | Звуковий сигнал, правий. |
| 37 | Блок керування замком запалювання |
| 38 | Блок керування комбінацією приладів |
| 39 | Блок керування системи keyless entry - права частина багажного відділення |
| 40 | Багатофункціональний блок керування 1 - простір для ніг - функції: Центральний замок, електропривод склопідіймачів, протитуманні фари, фари, дальнє світло фар, підігрівач сидінь, підігрівачі форсунок омивача лобового скла, омивачі фар, Звукові сигнали, вказівники повороту, передні габарити, очищувач / омивач лобового скла, звукові сигнали, передні габарити, очищувач / омивач лобового скла |
| 41 | Багатофункціональний блок керування 2-в блоці запобіжників/реле багажному відділенні-функції: Протиугінна система, центральний замок (задн.), обігрівач заднього скла, очищувач / омивач заднього скла, передні габарити (задн.), покажчики повороту (задн.), реле електроприводу сидінь (пасажира), стоп-сигнали, блок управління задніми дверима, роз'єм електрообладнання причепа |
| 42 | Багатофункціональний блок керування 3 - у багатофункціональному перемикачі (стельова консоль) - функції: Протиугінна система, система дистанційного керування воротами гаража, лампи освітлення салону, люк, датчик дощу (очищувач лобового скла) |
| 43 | Блок керування навігаційною системою |
| 44 | Блок керування системою паркування - під сидінням |
| 45 | Блок керування системою складання заднього сидіння - під заднім лівим сидінням |
| 46 | Блок керування камерою заднього виду - під сидінням |
| 47 | Блок керування електроприводом сидіння водія - під сидінням |
| 48 | Блок керування електроприводом сидіння пасажира-під сидінням |
| 49 | Блок керування підігрівом сидіння - під заднім правим сидінням |
| 50 | Блок керування системи визначення наявності пасажира на сидінні - під сидінням |
| 51 | Блок керування електрообладнанням рульової колонки - під рульовим колесом |
| 52 | Блок керування електроприводом люка |
| 53 | Електронний блок керування SRS |
| 54 | Блок управління підвіскою |
| 55 | Блок керування електрообладнанням задніх дверей - під порожнисті багажні відділення |
| 56 | Блок керування телефоном - під заднім лівим сидінням |
| 57 | Блок керування роздавальною коробкою |
| 58 | Електронний блок керування КПП - у КПП |
| 59 | Електронний блок керування КПП (КПП DSG) - на коробці перемикання передач |
| 60 | Блок керування системи контролю тиску в шинах - на блоці запобіжників/реле в багажному відділенні |
| 61 | Блок системи голосової активації - під заднім лівим сидінням |
| 62 | Датчик бічного переміщення |
Блоки запобіжників і реле
| № | Опис |
|---|---|
| F3 | Блок предохранителей в панели приборов (со стороны пассажира) |
| F4 | Блок предохранителей и реле в багажном отделении |
| F32 | Блок силовых предохранителей в моторном отсеке |
| F33 | Блок предохранителей в аккумуляторной нише |
| F37 | Блок предохранителей AdBlue® (для двигателя 642.820 с 1.7.09) |
| F58 | Блок предохранителей и реле в моторном отсеке |
Блоки під капотом
Блок запобіжників і реле
| № | А | Призначення |
|---|---|---|
| 100 | 30 | Мотор склоочисника |
| 101 | 15 | Всмоктувальний електро вентилятор двигуна і кондиціонера з інтегрованим регулятором |
| Двигуни 156: Кабельний наконечник електр. ланцюга клеми 87 M3e | ||
| Двигуни 113: Перемикаючий клапан регенерації | ||
| Двигуни 156, 272, 273: Перемикаючий клапан регенерації | ||
| Двигуни 272, 273: Кабельний наконечник електр. ланцюга клеми 87M1e Блок керування вентилятором всмоктування |
||
| Двигуни 629: Блок керування системи CDI Кабельний наконечник електр. ланцюга клеми 30 Блок керування вентилятором всмоктування |
||
| 164.195 (ML 450 Hybrid): Блок управління ME Штекерне з'єднання двигун/ моторний відсік |
||
| Двигуни 642, крім 642.820: Блок управління системи CDI Датчик O2 перед каталізатором Блок керування вентилятором всмоктування |
||
| Двигуни 642.820: Датчик O2 перед каталітичним нейтралізатором | ||
| 102 | 15 | Двигуни 642.820 до 31.7.10: Циркуляційний насос масляного радіатора КП |
| Двигуни 156: Циркуляційний насос масляного радіатора двигуна | ||
| 10 | 164.195 (ML 450 Hybrid): Циркуляційний насос масляного радіатора КП Низькотемпературний насос системи охолодження контуру |
|
| 103 | 25 | Кабельний наконечник електр. ланцюга клеми 87M1e Блок управління системи CDI |
| До 2008; двигуни 113, 272, 273: Блок керування ME | ||
| 20 | 164.195 (ML 450 Hybrid): Блок керування ME | |
| Двигуни 272, 273: Блок керування ME | ||
| 104 | 15 | Двигуни 156, 272, 273: Кабельний наконечник електр. ланцюга клеми 87 M2e |
| Двигуни 629: Кабельний наконечник електр. ланцюга клеми 87 | ||
| Двигуни 642.820: Кабельний наконечник електр. ланцюга клеми 87 D2 | ||
| Двигуни 642 крім 642.820: Блок керування системи CDI | ||
| 164.195 (ML 450 Hybrid): Штекерне з'єднання джгута електропроводки салону і двигуна Блок запобіжників і реле в моторному відсіку |
||
| Двигуни 113: Блок керування ME | ||
| 105 | 15 | Двигуни 156, 272, 273: Блок керування ME Кабельний наконечник електр. ланцюга клеми 87 M1i |
| Двигуни 629: Блок керування системи CDI | ||
| Двигуни 642.820: Блок управління системи CDI Реле паливного насоса |
||
| Двигуни 642, крім 642.820: Блок управління системи CDI Реле паливного насоса (з 2009) Стартер (до 2008 року) |
||
| 164.195 (ML 450 Hybrid): Штекерне з'єднання джгута електропроводки салону та двигуна | ||
| Двигуни 113: Кабельний наконечник захищеного ел. кола клеми 15 | ||
| 106 | Не використовується | |
| 107 | 40 | Двигуни 156, 272 і 273: Електричний повітряний насос |
| 164.195 (ML 450 Hybrid): Штекерне з'єднання двигун/ моторний відсік | ||
| 108 | 40 | Компресорний блок системи AIRmatic |
| 109 | 25 | Блок керування ESP |
| 164.195 (ML 450 Hybrid): Блок керування рекуперативної гальмівної системи | ||
| 110 | 10 | Сирена тривоги |
| 111 | 30 | Модуль сервоприводу АКП для системи "DIRECT SELECT" |
| 112 | 7,5 | Передня ліва блок-фара Передня права блок-фара |
| 113 | 15 | Лівий звуковий сигнал Правий звуковий сигнал |
| 114 | 5 | До 2008: Не використовується |
| З 2009: Блок керування SAM, передній | ||
| Двигуни 629: Блок керування системи CDI | ||
| 115 | 5 | Блок керування ESP |
| 164.195 (ML 450 Hybrid): Блок керування рекуперативної гальмівної системи | ||
| 116 | 7,5 | Електричний модуль керування VGS |
| 164.195 (ML 450 Hybrid): Блок керування повністю інтегрованої системи керування КП, гібрид | ||
| 117 | 7,5 | Блок керування системи Distronic |
| 118 | 5 | Двигуни 156, 272, 273: блок керування ME |
| Двигуни 629, 642: Блок керування системи CDI | ||
| 119 | 5 | Двигуни 642.820: Блок керування системи CDI |
| 120 | 10 | Двигуни 156, 272, 273: Блок керування ME Реле ел.ланцюга клеми 87, двигун |
| Двигуни 113: Блок керування ME | ||
| Двигуни 629: Блок керування системи CDI | ||
| Двигуни 629, 642: Реле ел.ланцюга клеми 87, двигун | ||
| 121 | 20 | Опалювач STH |
| 164.195 (ML 450 Hybrid): Блок реле і запобіжників 2 моторного відсіку | ||
| 122 | 25 | Двигуни 156, 272, 273, 629, 642: Стартер |
| Двигуни 113, 272, 273: блок керування ME | ||
| 123 | 20 | Двигуни 642: Датчик конденсату паливного фільтра з елементом підігріву |
| Двигуни 629, 642 з 1.9.08: Датчик конденсату паливного фільтра з елементом підігріву | ||
| 124 | 7,5 | Модель 164.120/122/822/825 з 1.6.09; 164.121/124/125/824: Електрогідравлічний підсилювач рульового керування |
| 164 195 (ML 450 Hybrid): Електрогідравлічний підсилювач рульового управління Блок керування електричним компресором кондиціонера |
||
| 125 | 7,5 | 164.195 (ML 450 Hybrid): Блок керування силових електронних пристроїв |
| Реле | ||
| A | Реле режиму роботи склоочисника 1/2 | |
| B | Реле вкл/викл склоочисника | |
| C | Двигуни 642: Додатковий циркуляційний насос охолодження масла КП | |
| Двигуни 156: Реле циркуляційного насоса охолоджувальної рідини | ||
| D | Реле ел.ланцюга клеми 87, двигун | |
| E | Реле повітряного насоса | |
| F | Реле звукового сигналу | |
| G | Реле компресора повітряної підвіски | |
| H | Реле клеми 15 | |
| I | Реле стартера | |
Силові запобіжники
Знаходиться за блоком із запобіжниками і реле, за стійкою.
| № | А | Призначення |
|---|---|---|
| 4 | Не використовується | |
| 5 | 40 | 164.195 (ML 450 Hybrid): Блок керування рекуперативної гальмівної системи |
| 6 | 40 | Блок керування ESP, 80А - 164.195 (ML 450 Hybrid): Електрогідравлічний підсилювач рульового керування |
| 7 | 100 | Всмоктувальний електровентилятор двигуна і кондиціонера з інтегрованим регулятором |
| 8 | 150 | До 2008: Блок запобіжників і реле в моторному відсіку |
| 100 | З 2009: Блок запобіжників і реле в моторному відсіку |
Блоки в салоні
Блок в панелі
| № | А | Опис |
|---|---|---|
| 10 | 10 | Електронний регулятор вентилятора підсилювача |
| 11 | 5 | Комбінація приладів |
| 12 | 15 | Блок-панель керування KLA (система автомат. клімат-контролю підвищеної комфортності) |
| 13 | 5 | Електронний модуль рульової колонки |
| Верхня блок-панель керування | ||
| 14 | 7,5 | Блок керування EZS |
| 15 | 5 | Електронний компас |
| Блок керування мультимедійним інтерфейсом | ||
| 16 | Не використовується | |
| 17 | Не використовується | |
| 18 | Не використовується |
Блок за аккумулятором
| № | А | Позначення |
|---|---|---|
| 78 | 100 | До 30.6.09: Додатковий підігрівач PTC |
| 150 | До 2008, З 1.7.09: Додатковий підігрівач PTC | |
| 79 | 60 | Блок управління SAM задній |
| 80 | 60 | Блок управління SAM задній |
| 81 | 40 | Двигуни 642.820: Реле живлення AdBlue® |
| 150 | З 1.7.09: Блок запобіжників і реле в моторному відсіку (крім двигунів 642.820) | |
| 164.195 (ML 450 Hybrid): Реле вакуумного насоса (+) | ||
| До 2008: Не використовується | ||
| 82 | 100 | Блок запобіжників і реле в багажному відділенні |
| 83 | 5 | Блок управління системи визначення маси пасажирів (США) |
| 84 | 10 | Блок керування системою пасивної безпеки |
| 85 | 25 | З 2009: Блок керування перетворювача DC/AC (гніздова колодка 115 В) |
| 30 | До 2008: Модуль сервоприводу АКП для системи "DIRECT SELECT" | |
| 86 | 30 | Блок запобіжників у передній панелі |
| 87 | 30 | Блок керування роздавальної коробки |
| 15 | 164.195 (ML 450 Hybrid): Блок реле і запобіжників 2 моторного відсіку | |
| 88 | 70 | Блок керування SAM, передній |
| 89 | 70 | Блок керування SAM, передній |
| 90 | 70 | Блок керування SAM, передній |
| 91 | 40 | З 2009: Блок рециркуляції повітря кліматичної системи |
| До 2008: Регулятор вентилятора |
Блоки в багажнику
Блок запобіжників і реле
| № | А | Позначення |
|---|---|---|
| 20 | 5 | До 2008: Антенний модуль даху |
| З 2009: Завадоподавляючий фільтр радіоантени | ||
| З 2009: Блок управління групи мікрофонів (Японія) | ||
| 21 | 5 | Блок керування HBF |
| 22 | 5 | Блок керування PTS (парктронік) |
| Приймальний блок дистанційного радіоуправління автономним опалювачем STH | ||
| 23 | 10 | DVD-програвач |
| Блок керування задньої аудіосистеми | ||
| Роз'єм електр. ланцюга мобільного телефону (Японія) | ||
| Компенсатор мережі GSM 1800 | ||
| Модуль Bluetooth | ||
| Блок керування UHI (універсальний інтерфейс мобільного телефону) | ||
| 24 | 40 | Передній правий рецесивний рецесивний натягувач ременя безпеки |
| 25 | 15 | Блок-панель керування та індикації COMAND |
| 26 | 25 | Блок керування передніх правих дверей |
| 27 | 30 | Блок керування регулювання сидіння з функцією пам'яті, передній пасажир |
| 28 | 30 | Блок керування регулювання водійського сидіння з функцією пам'яті |
| 29 | 40 | Передній лівий рецесивний рецесивний натягувач ременя безпеки |
| 30 | 40 | З 2009: Блок керування заднім відкидним багатомісним сидінням |
| Двигуни 156: | ||
| Блок керування лівого паливного насоса | ||
| Блок керування правого паливного насоса | ||
| 164.195 (ML 450 Hybrid): Кінцева кабельна муфта електричного кола клеми 30, блок керування паливного насоса | ||
| 31 | 10 | Блок керування обігріву, вентиляції сидінь та підігріву рульового колеса |
| 32 | 15 | Блок керування AIRMATIC |
| 33 | 25 | Блок керування системи Keyless-Go |
| 34 | 25 | Блок керування передніх лівих дверей |
| 35 | 30 | Підсилювач акустичної системи |
| З 2009: Підсилювач сабвуфера | ||
| 36 | 10 | Блок керування системи аварійного виклику |
| 37 | 5 | Модуль електроживлення камери заднього ходу (Японія) |
| Блок керування камери заднього ходу (Японія) | ||
| 38 | 10 | Цифровий ТВ-тюнер |
| До 2008: Блок управління аудіоінтерфейсу (Японія) | ||
| З 2009: Комбінований ТВ-тюнер (аналоговий/цифровий) (Японія) | ||
| 164.195 (ML 450 Hybrid): Модуль високовольтної акумуляторної батареї | ||
| 39 | 7,5 | Блок керування RDK (система контролю тиску в шинах) |
| До 2008: Блок керування SDAR (США) | ||
| З 2009: Блок керування тюнера з високою роздільною здатністю (High-Definition) | ||
| З 2009: Блок управління системи цифрового звукового радіомовлення | ||
| З 2009: Роз'ємне з'єднання зовнішньої частини навігаційної системи (Південна Корея) | ||
| 40 | 40 | До 2008: Блок керування закриттям дверей багажного відділення |
| 30 | З 2009: Блок керування закриттям дверей багажного відділення | |
| 41 | 25 | Стельова блок-панель керування |
| 42 | 25 | До 2008: Двигун SHD |
| З 2009: Стельова блок-панель керування | ||
| 43 | 20 | З 2009; Двигуни 272, 273: Блок керування паливного насоса |
| До 31.05.2006: Електромотор склоочисника дверей багажного відділення | ||
| З 01.06.2006: Не використовується | ||
| 44 | 20 | До 31.05.2006: Розетка 2-го ряду сидінь зліва |
| До 31.05.2006: Розетка 2-го ряду сидінь справа | ||
| З 01.06.2006: Не використовується | ||
| З 2009: Розетка салон спереду (США) | ||
| З 2009: Розетка 115В | ||
| 45 | 20 | Розетка в багажному відділенні |
| До 2008: Розетка салон спереду | ||
| З 2009: Розетка 2-го ряду сидінь справа | ||
| 46 | 15 | Прикурювач з підсвічуванням, передній |
| 47 | 10 | 164.195 (ML 450 Hybrid): Насос охолоджувальної рідини високовольтної акумуляторної батареї |
| З 2009: Підсвічування дверей | ||
| 48 | 5 | З 2009: Блок керування блокування заднього диференціала |
| З 2009; двигуни 642.820: Реле живлення AdBlue | ||
| З 1.7.09; для 164.195, 164.1 з двигуном 272, і 164.8 з двигуном 642 або 273: Піротехнічний роз'єднувальний елемент | ||
| 49 | 30 | Обігрів заднього скла |
| 50 | 10 | До 31.05.2006: Електромотор склоочисника дверей багажного відділення |
| 15 | З 01.06.2006: Електромотор склоочисника дверей багажного відділення | |
| 51 | 5 | Запірний клапан вугільного адсорбера |
| 52 | 5 | До 31.5.09: Передній лівий реверсивний ремінний натягувач ременя безпеки |
| До 31.5.09: Передній правий реверсивний реверсивний натягувач ременя безпеки | ||
| З 2009: Блок керування блокування заднього диференціала | ||
| 53 | 5 | Блок керування AIRMATIC |
| Двигуни 156: | ||
| Блок керування лівого паливного насоса | ||
| Блок керування правого паливного насоса | ||
| Двигуни 272, 273: Блок керування паливного насоса | ||
| З 2009: Блок керування роздавальної коробки | ||
| 54 | 5 | Блок керування системи регулювання кута нахилу фар (з 01.06.2006) |
| Блок керування SAM, передній | ||
| 55 | 7,5 | Комбінація приладів |
| Поворотний перемикач зовнішнього освітлення | ||
| 56 | 5 | До 31.05.2006: Діагностичний роз'єм |
| Двигуни 642.820: Блок керування AdBlue® | ||
| 164.195 (ML 450 Hybrid): Блок керування паливного насоса | ||
| 57 | 20 | До 2008: Паливний насос із датчиком рівня палива |
| Паливний насос (крім 156 мотора) | ||
| 58 | 7,5 | Діагностичний роз'єм |
| Блок керування центрального інтерфейсу | ||
| 59 | 7,5 | З 2009: Котушка електромагніту підголівника NECK-PRO на спинці сидіння водія |
| З 2009: Котушка електромагніту підголівника NECK-PRO на спинці правого переднього сидіння | ||
| 60 | 5 | Освітлення речового ящика з мікровимикачем |
| Блок запобіжників і реле в моторному відсіку | ||
| Блок управління SAM задній | ||
| Роз'єм електр. ланцюга мобільного телефону | ||
| Роз'ємне з'єднання VICS+ETC електроживлення (Японія) | ||
| Пневмонасос мультиконтурного сидіння (з 2009) | ||
| Роз'ємне з'єднання зовнішньої частини навігаційної системи (Південна Корея) | ||
| Електричне штекерне з'єднання контролю мертвої зони салон/задній бампер (з 1.8.10) | ||
| Блок керування системи аварійного виклику (США) | ||
| 61 | 10 | До 2008: |
| Блок керування системою пасивної безпеки | ||
| Контактна планка сидіння спереду праворуч | ||
| 7,5 | З 2009: | |
| Блок керування системою пасивної безпеки | ||
| Контактна планка сидіння спереду праворуч | ||
| 62 | 30 | Вимикач регулювання положення сидіння переднього пасажира |
| 63 | 30 | Блок керування регулятора поперекового підпору водія |
| Блок керування регулятора поперекового підпору переднього пасажира | ||
| Вимикач регулювання положення сидіння водія | ||
| 64 | Не використовується | |
| 65 | Не використовується | |
| 66 | 30 | З 2009: Пневмонасос мульти контурного сидіння |
| 67 | 25 | Електромотор вентилятора кліматичної системи задньої частини салону |
| 68 | 25 | До 2008: Нагрівальний елемент подушки сидіння 2-го ряду сидінь зліва |
| До 2008: Нагрівальний елемент подушки сидіння 2-го ряду сидінь праворуч | ||
| З 2009: Блок керування обігріву, вентиляції сидінь та підігріву рульового колеса | ||
| 69 | 30 | З 2009: Блок керування блокування заднього диференціала |
| 70 | 20 | Штекерний роз'єм тягово-зчіпного пристрою AHV, 13-контактний (з 2009) |
| Штекерний роз'єм тягово-зчіпного пристрою AHV, 7-контактний | ||
| 15 | Штекерний роз'єм тягово-зчіпного пристрою AHV, 13-контактний (до 2008) | |
| 71 | 30 | Роз'ємне з'єднання Elektric-Brake-Control |
| 72 | 15 | Штекерний роз'єм тягово-зчіпного пристрою AHV, 13-контактний |
| Реле | ||
| K | До 31.05.2006: Клема 15R Реле розеток, із затримкою вимкнення | |
| З 01.06.2006: Клема 15R регулювання положення сидіння | ||
| З 2009: Реле ел.ланцюга клеми 15R розетки (із затримкою вимкнення) (F4kK) (електроживлення системи електричного регулювання сидінь) | ||
| L | Реле клеми 30X | |
| M | Реле обігрівача задніх дверей | |
| N | Реле ел. ланцюга клеми 15 | |
| O | Реле паливного насоса | |
| P | Реле заднього склоочисника | |
| R | Реле клеми 15R | |
| S | Резерв 1 (реле з перемикаючим контактом) (електроживлення передньої розетки) | |
| T | З 01.06.2006: Клема 30, розетка 2. ряду сидінь і багажного відділення | |
| З 2009: Резерв 2 (реле із замикаючим контактом) (електроживлення розеток у центрі та позаду) | ||
| U | З 01.06.2006: Реле ел. кола клеми 30 (причіп) | |
| V | З 01.06.2006: резервне реле 2 | |
За роботу прикурювача відповідає запобіжник номер 46 на 15А.
Блок системи AdBlue
Біля системи AdBlue розташований ще один блок запобіжників, що відповідає за її роботу.
| № | А | Позначення |
|---|---|---|
| A | 15 | Блок керування AdBlue® |
| B | 20 | Блок керування AdBlue® |
| C | 7,5 | Блок керування AdBlue® |
| D | Не використовується |
