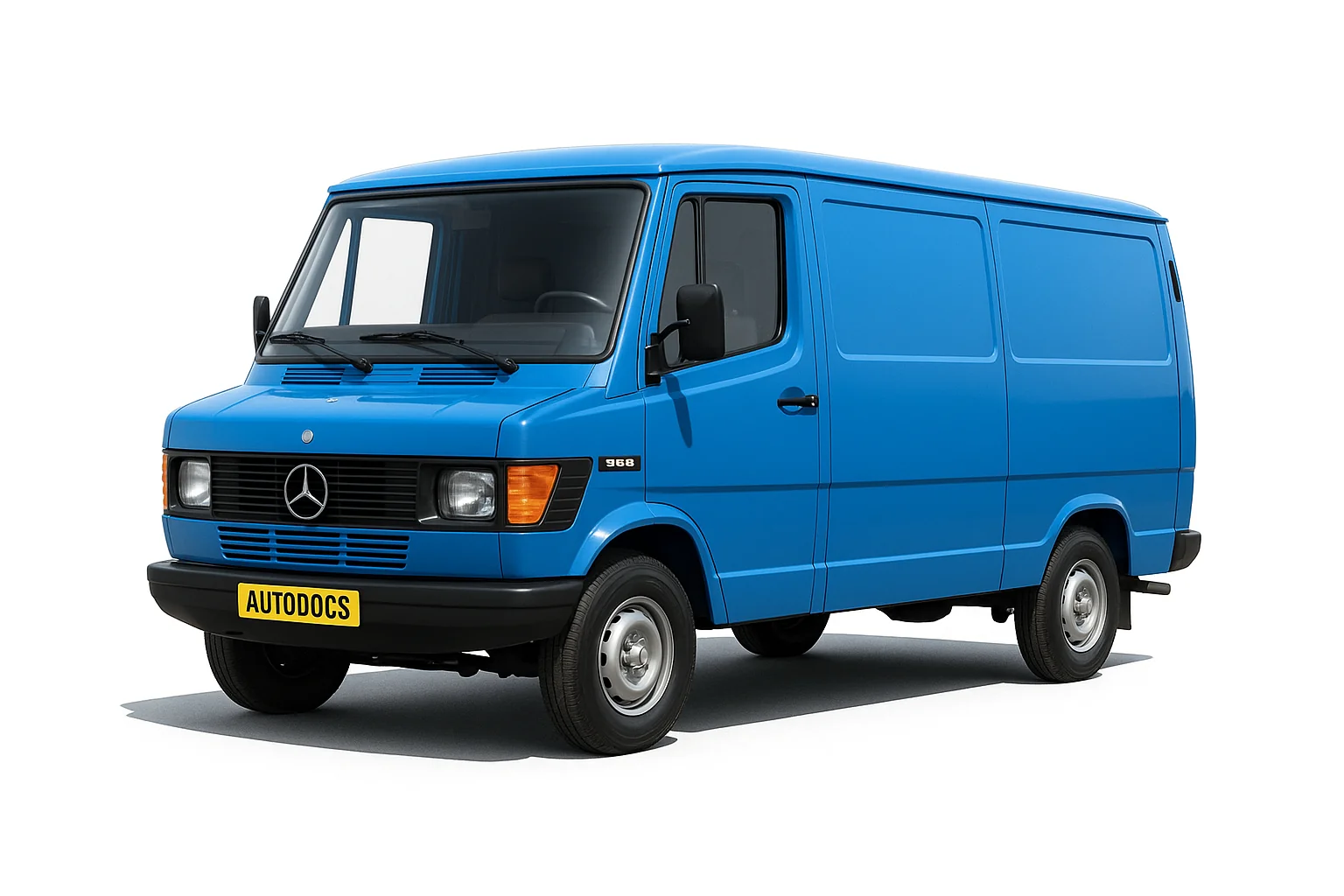

Mercedes-Benz T1 (TN) представляет семейство малотоннажных автомобилей компании Mercedes-Benz которое выпускалось с 1977 по 1995 год. В данной статье мы представим описание предохранителей и реле Мерседес Т1 со схемами блоков и фото примерами их исполнения для моделей выпускавшихся в 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 году.
Назначение предохранителей и расположение реле может отличатся от представленного и зависит от года выпуска и варианта исполнения Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.
Блок предохранителей
Основной блок с предохранителями расположен со стороны пассажира в нижней части панели приборов.
Фото схема
Обозначение с крышки блока
Описание
| 1 | 15A | Задний противотуманный фонарь, противотуманные фары. |
| 2 | 15A | Аварийный сигнал, свет салона, тахограф, часы. |
| 3 | 30A | Нагреватель впускного коллектора, обогреватель карбюратора (только для бензинового двигателя) |
| 4 | 15A | Стоп-сигнал, сигнал (клаксон), табло (панель приборов) |
| 5 | 15A | Блок индикации заднего хода, стеклоочиститель, панель приборов |
| 6 | 20A | Сигналы поворота, очиститель |
| 7 | 15A | Лямбда зонд, отключающий клапан холостого хода (только бензиновый двигатель) |
| 8 | 15A | Фонарь задний левый, габаритный фонарь левый |
| 9 | 15A | Фонарь задний правый, габаритный фонарь правый |
| 10 | 15A | Подсветка приборов |
| 11 | 15A | Дальний свет слева |
| 12 | 15A | Дальний свет справа |
| 13 | 15A | Ближний свет справа |
| 14 | 15A | Ближний свет слева |
| 15 | 15A | Мониторинг диодов |
| 16 | 15A | Диод D |
| 17 | 15A | Диодный автомат передача |
| 18 | 20A | Дополнительный обогреватель |
| 19 | 15A | Радио |
| 20 | 15A | Освещение грузового отсека |
| 21 | ||
| 22 | 20A | Зеркало с подогревом |
| 23 | 15A | Дополнительный обогреватель |
| 24 | 15A | Автоматическая коробка передач |
| 25 | 15A | Автоматическая коробка передач |
Некоторые реле могут устанавливаться за блоком предохранителей (реле света например), а могут отдельным блоком.
