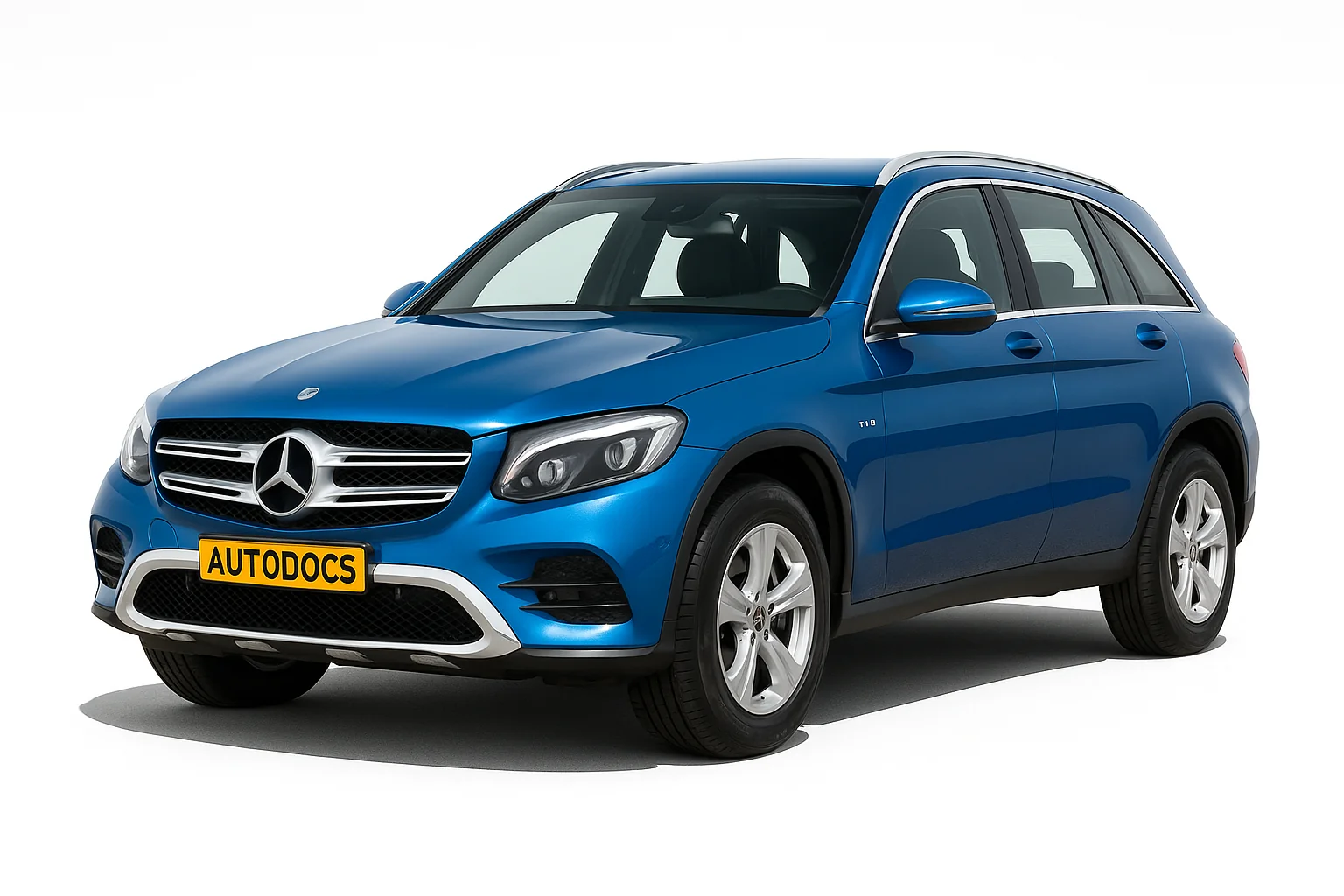

Mercedes GLC X253 кросовер GLC-класу, який випускався у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 році з різними варіантами двигуна (250 4MATIC, 220d 4MATIC 30 і 200). За цей час модель пройшла рестайлінг. У даній публікації Ви знайдете опис запобіжників та реле Мерседес x253 зі схемами блоків, фото прикладами виконання та місцями їх розташування. Виділимо запобіжник прикурювача.
Виконання блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Блок у панелі
У салоні блок, запобіжників та реле знаходиться в лівому торці панелі приладів (з боку батька) за захисною кришкою.
Схема
Опис
| 200 | 40A Передній блок керування SAM |
| 201 | 50A Передній блок керування SAM |
| 202 | 40A Сирена сигналізації |
| 203 | 20A Дійсно для а/м з КП 716: Блок керування електричним блокуванням кермової колонки |
| 204 | 5A Діагностичний роз'єм |
| 205 | 7,5A Блок управління електронним замком запалювання |
| 206 | 5A Аналоговий годинник |
| 207 | 15A Блок управління системою опалення, вентиляції та кондиціювання |
| 208 | 7,5A Комбінація приладів |
| 209 | 5A Панель керування системою кондиціювання |
| Блок керування верхньої блок-панелі керування | |
| 210 | 10A Сигнали з блоку керування електронним модулем кермової колонки |
| 211 | Резерв |
| 212 | Резерв |
| 213 | 5A Сигнали з блоку керування електронною системою стабілізації руху ESP |
| 214 | Резерв |
| 215 | Резерв |
| 216 | 7,5A Плафон освітлення ящика рукавички |
| 217 | 5A Японії: Блок управління передачі даних про дорожні збори у стандарті DSRC |
| 218 | 7,5A Блок управління системою утримання пасажирів (Supplemental Restraint System) |
| 219 | 5A Блок управління Weight Sensing System |
| 220 | Резерв |
| Реле | |
| F | Реле клеми 15R |
Блок силових запобіжників
У ногах переднього пасажира може встановлюватися блок запобіжників високої потужності.
Схема
Опис
- Блок силових запобіжників моторного відсіку
- 150A Hybrid: Реле додаткової АКБ функції ECO Start-Stop
- 40A Регулятор вентилятора
- Резерв
- 150A На а/м із дизельним двигуном: Додатковий електропідігрівач
- 80A Блок запобіжників стійки A праворуч
- 150A Модуль запобіжників та реле в задній частині салону
- Резерв
- Резерв
- 60A Дійсно для а/м з коробкою передач 725: Блок управління повністю інтегрованою системою управління коробкою передач 100A Hybrid з коробкою передач 724: Блок управління повністю інтегрованою системою управління коробкою передач
- Резерв
- 40A Модуль запобіжників та реле в задній частині салону
- 50A Блок запобіжників стійки A праворуч
- F32/4k2 – Реле відключення струму спокою
Розташування додаткових елементів
- F96 – Запобіжники клеми 30 додаткової АКБ
- F96/1 – Запобіжники клеми 87 заслінки у випускному тракті
Блок під панеллю
Під панеллю приладів з боку пасажира на стійці за захисною кришкою встановлено ще один блок із запобіжниками.
Фото – приклад
Схема
Позначення
| 301 | 5A Hybrid: Пірозапобіжник (F63) за допомогою пристрою для відключення високовольтної мережі |
| 302 | 30A Блок керування передніми правими дверима |
| 303 | 30A Блок керування задніми лівими дверима |
| 304 | 20A Дійсно для а/м з КП 722: Сервоприводний модуль АКП для системи DIRECT SELECT |
| 305 | 30A Блок керування сидінням водія |
| Блок керування підігрівом сидіння водія (до 31.05.2015) | |
| Блок керування підігрівом передніх сидінь (з 01.06.2015) | |
| 306 | 30A Блок керування сидінням переднього пасажира |
| Блок керування підігрівом сидіння переднього пасажира (до 31.05.2015) | |
| Блок керування підігрівом передніх сидінь (з 01.06.2015) | |
| 307 | Резерв |
| 308 | 30A США: Електричне штекерне з'єднання функції Elektric-Brake-Control |
| 309 | 10A Блок управління системою аварійного виклику |
| 5A Блок управління HERMES | |
| Комунікаційний модуль телекомунікаційних служб | |
| 310 | Резерв |
| 311 | 10A Електронний регулятор додаткового вентилятора у задній частині салону |
| 312 | 10A Стельова блок-панель керування |
| 313 | 10A Hybrid: Блок керування перетворювачем напруги постійного струму |
| 314 | Резерв |
| 315 | 5A Блок управління трансмісією |
| На а/м із дизельним двигуном: Блок керування CDI | |
| На а/м із бензиновим двигуном: Блок управління ME | |
| 316 | 7,5A Блок управління системою утримання пасажирів (Supplemental Restraint System) |
| 317 | 30A Модуль управління панорамним зсувним люком (панорамний дах зі зсувним люком) |
| Модуль управління зсувного люка (зсувний люк) | |
| 318 | 20A Блок керування автономним обігрівачем |
| 319 | 5A Hybrid: Високовольтна система електричного обігрівача |
| 320 | 15A Блок керування AIR BODY CONTROL |
| 321 | 5A Японії: Блок управління передачею даних про дорожні збори у стандарті DSRC |
| 322 | 20A Головний пристрій |
| 323 | 5A Блок управління системою допомоги під час паркування |
| MF1/1 | 7,5A Дисплей аудіосистеми/COMAND |
| Електродвигун вентилятора аудіопристрою (COMAND APS) | |
| MF1/2 | 7,5A Мультифункціональна камера Mono |
| Мультифункціональна стереокамера | |
| MF1/3 | 7,5A Датчик дощу та освітлення з додатковими функціями |
| Стельова блок-панель управління | |
| MF1/4 | 7,5A Блок керування сидінням водія |
| Блок керування підігрівом сидіння водія (до 31.05.2015) | |
| Блок керування підігрівом передніх сидінь (з 01.06.2015) | |
| MF1/5 | 7,5A Блок керування сидінням переднього пасажира |
| Блок керування підігрівом сидіння переднього пасажира (до 31.05.2015) | |
| Блок керування підігрівом передніх сидінь (з 01.06.2015) | |
| MF1/6 | 7,5A Сигнали з блоку керування електронним модулем кермової колонки |
| MF2/1 | 5A Реверсивний натягувач переднього лівого ременя безпеки |
| MF2/2 | 5A Панель керування аудіосистемою/ COMAND |
| Сенсорна панель (радіоприймач Audio 20 або COMAND APS) | |
| MF2/3 | 5A Реверсивний натягувач переднього правого ременя безпеки |
| MF2/4 | 5A Проекційний дисплей |
| MF2/5 | 5A Модуль підключення мультимедійних пристроїв |
| MF2/6 | 5A Hybrid: Електричний компресор кондиціонера |
| MF3/1 | 5A Провід зворотного зчитування клеми 30g переднього блоку керування SAM |
| MF3/2 | 5A Блок управління радарними датчиками |
| MF3/3 | Резерв |
| MF3/4 | 5A Блок кнопок на панелі приладів водія |
| MF3/5 | 5A Панель керування системою кондиціювання повітря в задній частині салону |
| MF3/6 | 5A Блок управління системою контролю тиску в шинах |
Блоки під капотом
Блок запобіжників та реле
У моторному відсіку, під капотом з лівого боку розташований основний блок із запобіжниками та реле.
Схема
Призначення
| 100 | 40A Hybrid: Вакуумний насос |
| 101 | 15A Кінцева кабельна муфта клеми 87/2 |
| 102 | 20A Кінцева кабельна муфта клеми 87/1 |
| 103 | 15A Кінцева кабельна муфта клеми 87/4 |
| 104 | 15A Кінцева кабельна муфта клеми 87/3 |
| 105 | 15A Дійсно для а/м з редуктором 722.9 (крім 722.930): Блок керування додатковим масляним насосом трансмісійної олії |
| 106 | Резерв |
| 107 | 60A Дійсно для двигуна 274.9: Електричний насос системи охолодження |
| 108 | 20A Світлодіодні фари статичного освітлення: |
| Передня права блок-фара | |
| Світлодіоди High Performance або світлодіодні фари динамічного освітлення: | |
| Передня ліва блок-фара | |
| Передня права блок-фара | |
| 109 | 30A Електродвигун склоочисника |
| 110 | 20A Світлодіодні фари статичного освітлення: |
| Передня ліва блок-фара | |
| Світлодіоди High Performance або світлодіодні фари динамічного освітлення: | |
| Передня ліва блок-фара | |
| Передня права блок-фара | |
| 111 | 30A Стартер |
| 112 | 15A Hybrid: Датчик положення педалі газу |
| 113 | Резерв |
| 114 | 40A Компресор системи AIR BODY CONTROL |
| 115 | 15A Звуковий сигнал зліва та звуковий сигнал праворуч |
| 116 | Резерв |
| 117 | Резерв |
| 118 | 5A Hybrid: Сигнали з блоку керування електронною системою стабілізації руху ESP |
| 119 | 15A Кінцева кабельна муфта клеми 87 C2 |
| 120 | 5A Кінцева кабельна муфта клеми 87 C1 |
| 121 | 5A Сигнали з блоку керування електронною системою стабілізації руху ESP |
| 122 | 5A Реле CPC |
| 123 | Резерв |
| 124 | Резерв |
| 125 | 5A Передній блок керування SAM |
| 126 | 5A Блок управління трансмісією |
| На а/м із дизельним двигуном: Блок керування CDI | |
| На а/м із бензиновим двигуном: Блок управління ME | |
| 127 | 5A Hybrid: Обмежувач падіння напруги |
| 128 | 5A Передня ліва блок-фара та перемикач зовнішнього освітлення |
| 129 | 30A Реле клеми 50 стартера |
| 129A | 30A Hybrid: Реле клеми 50 стартера |
| Реле | |
| G | Реле клеми 15, моторний відсік |
| H | Реле клеми 50 стартера |
| I | Hybrid: Реле вакуумного насоса (+) |
| J | Реле CPC |
| K | Дійсно для а/м із редуктором 722.9 (крім 722.930): Реле масляного насоса |
| L | Реле звукового сигналу |
| M | Реле підігріву щіток склоочисника |
| N | Реле клеми 87M |
| O | Реле клеми 15 стартера |
| P | Дійсно для двигуна 274.9: Реле насоса системи охолодження |
| Q | Hybrid: Реле вакуумного насосу (-) |
| R | Реле системи AIR BODY CONTROL |
Блок силових запобіжників
Фото приклад
Варіант 1
Схема
Варіант 2
Схема
Загальне розшифрування
| 1 | Резерв |
| 2 | 100A На а/м з дизельним двигуном: Модуль вихідного каскаду свічок розжарювання |
| 3 | 60A Модуль запобіжників та реле двигуна |
| 4 | Роз'єм акумуляторної батареї бортової мережі |
| 5 | 150A Модуль запобіжників та реле двигуна |
| 6 | 125A Модуль запобіжників та реле, зліва |
| 7 | 80A Електродвигун вентилятора |
| 8 | 125A Блок керування електропідсилювачем рульового керування |
| 9 | 150A Електродвигун вентилятора (1000 Вт) |
| 10 | 200A Блок силових запобіжників у салоні |
| 11 | Резерв |
| 12 | Hybrid: Блок керування силовим електронним обладнанням |
| США: Блок управління нагрівачем каталізатора | |
| 13 | 400A Генератор |
| C1 | Hybrid: Реле розчеплення |
| C2 | Hybrid: Клема 31 |
| C3/1 | 40A Сигнали з блоку керування електронною системою стабілізації руху ESP |
| C3/2 | 60A Сигнали з блоку керування електронною системою стабілізації руху ESP |
| F32/3k1 | Розділове реле |
Блок у багажнику
Ще один блок запобіжників та реле знаходиться у багажнику під захисною кришкою.
Варіант 1
Схема
Варіант 2
Схема
Опис
| 400 | 25A Блок керування AdBlue ® |
| 401 | 15A Блок керування AdBlue ® |
| 402 | 20A Блок керування AdBlue ® |
| 403 | 30A До 30.11.2015: Перемикач частково електричного регулювання положення сидіння переднього пасажира |
| 25A З 01.12.2015 р.: Перемикач частково електричного регулювання положення сидіння переднього пасажира | |
| 404 | 30A До 30.11.2015: Перемикач частково електричного регулювання положення сидіння водія |
| 25A З 01.12.2015 р.: Перемикач частково електричного регулювання положення сидіння водія | |
| 405 | Резерв |
| 406 | 30A Блок керування передніми лівими дверима |
| 407 | Резерв |
| 408 | 30A Блок управління задніми правими дверима |
| 409 | Резерв |
| 410 | 15A Приймач пульта дистанційного радіокерування автономним обігрівачем |
| Перемикач антени для телефону та автономного обігрівача | |
| 411 | 30A Реверсивний натягувач переднього лівого ременя безпеки |
| 412 | 7,5A Hybrid: Блок керування системою керування АКБ |
| 413 | 5A Блок керування приводом кришки багажника |
| 414 | 5A Модуль тюнера (ТВ-тюнер, цифрове радіо (DAB)) або супутникове радіо SIRIUS) |
| 415 | 5A Блок керування кришкою камери |
| Генератор системи ароматизації повітря | |
| 416 | 7,5A Антенний підсилювач / компенсатор мобільного зв'язку |
| Контактна плата мобільного телефону | |
| 417 | 5A Блок керування камерою огляду на 360° |
| Камера заднього виду | |
| 418 | 5A Блок управління підігріву сидінь у задній частині салону |
| Блок керування системою AIRSCARF | |
| 419 | 5A Блок управління регулювання поперекового підпору для сидіння переднього пасажира |
| 420 | 5A Блок керування регулюванням поперекового підпору для сидіння водія |
| 421 | Резерв |
| 422 | Резерв |
| 423 | 5A Блок управління підсилювачем акустичної системи |
| 424 | 15A Блок керування AIR BODY CONTROL Plus |
| Дійсно для а/м із двигуном 276: Блок керування Motorsound | |
| 425 | Резерв |
| 426 | Резерв |
| 427 | Резерв |
| 428 | Резерв |
| 429 | Резерв |
| 430 | Резерв |
| 431 | 25A Багатофункціональний блок керування для спеціального а/м |
| 432 | 25A Багатофункціональний блок керування для спеціального а/м |
| 433 | 20A Блок управління системою розпізнавання причепа |
| 434 | 30A Блок управління системою розпізнавання причепа |
| 435 | 25A Блок управління системою розпізнавання причепа |
| 436 | 15A Блок управління системою розпізнавання причепа |
| 437 | 25A Блок управління системою розпізнавання причепа |
| 438 | 30A Блок управління перетворювачем змінного/постійного струму |
| 439 | Резерв |
| 440 | 30A Блок управління підігріву сидінь у задній частині салону |
| Блок керування системою AIRSCARF | |
| 441 | 30A Блок керування системою AIRSCARF |
| 442 | 25A Блок керування паливним насосом |
| 443 | 30A Реверсивний натягувач переднього правого ременя безпеки |
| 444 | 15A Електричне штекерне з'єднання планшетного комп'ютера |
| 445 | 15A Розетка в багажнику |
| 446 | 15A Прикурювач з підсвічуванням попільнички спереду (розетка в салоні) |
| 447 | 15A Розетка 12V у центральній консолі задньої частини салону праворуч |
| 448 | 10A Дійсно для а/м з КП 722, 725: Конденсатор паркувального блокування |
| 449 | Дійсно а/м з двигуном 626: Фільтруючий елемент паливного фільтра з вбудованим підігрівом |
| Hybrid: Генератор звуку | |
| 450 | 5A Задній блок керування SAM |
| 451 | 5A Блок керування паливним насосом |
| Блок керування AdBlue ® | |
| 452 | 5A Інтегрований радарний датчик заднього бампера зовні праворуч |
| Інтегрований радарний датчик заднього бампера ззовні зліва | |
| Радарний датчик у задньому бампері по центру | |
| Радарний датчик у задньому бампері праворуч зовні | |
| Радарний датчик у задньому бампері ліворуч | |
| 453 | 5A Радарний датчик у передньому бампері зліва |
| Радарний датчик у передньому бампері, праворуч | |
| Модуль керування COLLISION PREVENTION ASSIST | |
| 454 | 7,5A Дійсно для а/м з КП 722: Блок керування повністю інтегрованою системою керування АКП |
| 5A Блок керування AdBlue ® | |
| 455 | 5A Блок управління перетворювачем змінного/постійного струму |
| 456 | 5A Радарний датчик дальньої зони спереду |
| Електричний модуль керування DISTRONIC | |
| 457 | 5A Hybrid: |
| Блок управління перетворювачем напруги постійного струму | |
| Блок керування силовим електронним обладнанням | |
| 458 | 5A Модуль безключового відкриття кришки багажника під заднім бампером |
| 459 | 5A Hybrid: Зарядний пристрій |
| 460 | 10A Блок керування kEyLESS-GO |
| 461 | 5A Антенний підсилювач FM 1, AM, ЦЗ та KEYLESS-GO |
| 462 | 40A Блок управління підсилювачем акустичної системи |
| 463 | 30A Обігрів заднього скла (R1) через завадний конденсатор заднього скла |
| 464 | 40A Блок керування приводом кришки багажника |
| Блок керування приводом відкидних дверей багажного відділення | |
| 465 | 40A Задній блок керування SAM |
| 466 | 40A Задній блок керування SAM |
| 467 | 40A Дійсно для а/м з двигуном 626: Фільтруючий елемент паливного фільтра з вбудованим підігрівом |
| Реле | |
| S | Реле клеми 15 салону |
| T | Реле обігріву заднього скла |
| U | Реле підсклянника та розеток 2-го ряду сидінь |
| У | Реле AdBlue ® |
| X | Реле холодильного боксу та розеток 1-го ряду сидінь/багажника |
| Y | Резервне реле |
| ZR1 | Дійсно для а/м із двигуном 626: Реле обігріву паливного фільтра |
| ZR2 | Резервне реле |
| ZR3 | Резервне реле |
За прикурювачі відповідають запобіжники 445, 446 та 447.
