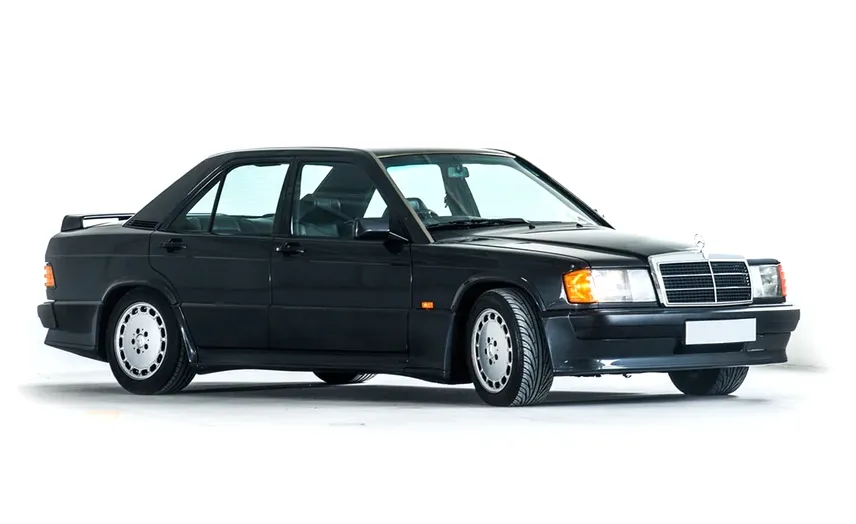

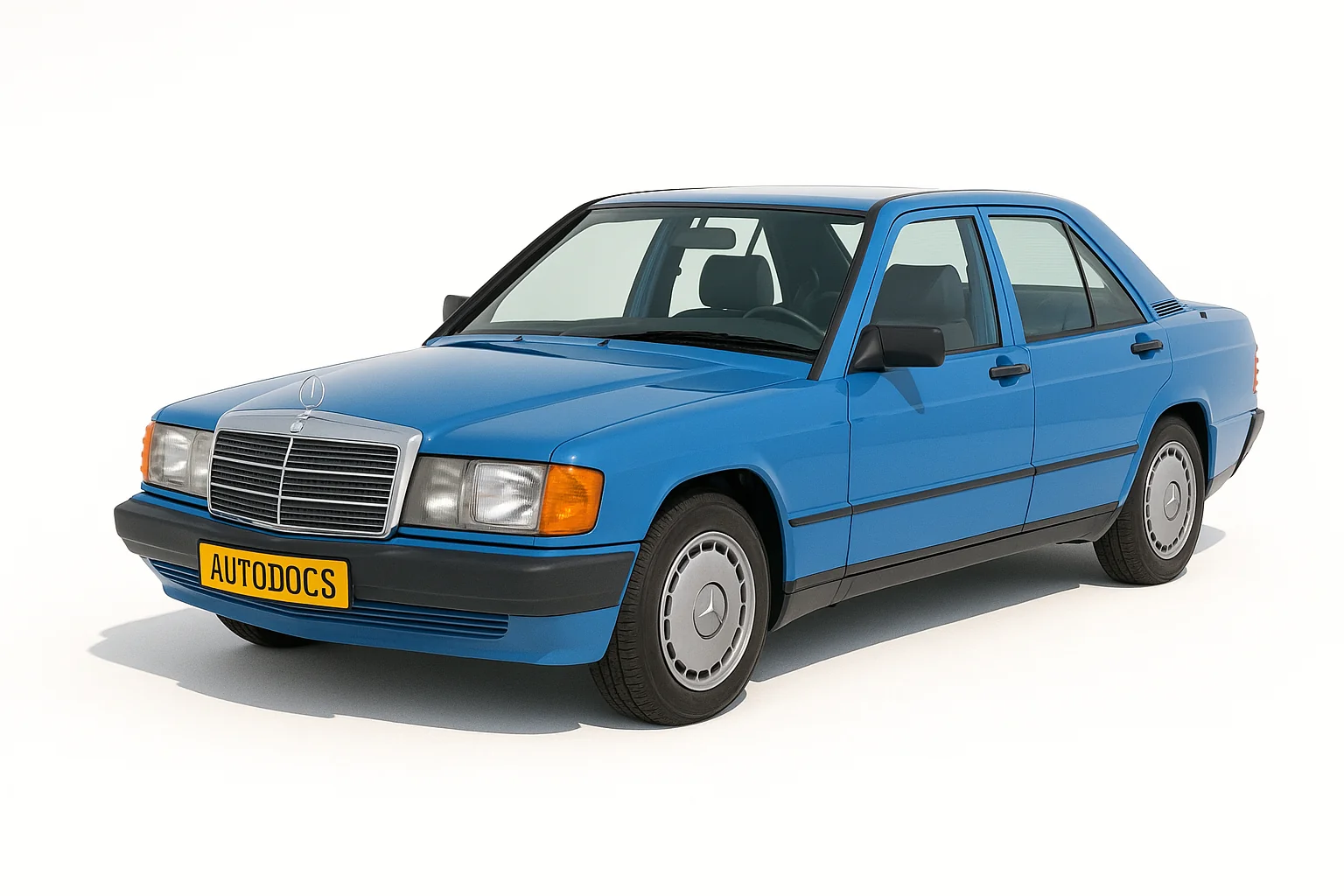

Mercedes 190 (W201) випускалася у 1983, 1984, 1985, 1986, 1987, 1989, 1990, 1991, 1992, 1993 році як з бензиновими, так і дизельними двигунами. У даному матеріалі ми покажемо опис запобіжників та реле Mercedes 190 w201 зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня оснащення вашого автомобіля. Звіряйте призначення зі своїми схемами на кришці блоку.
Розташування
Під капотом Mercedes 190 w201 можуть бути розташовані 2 блоки з запобіжниками та реле.
Опис
- Основний блок запобіжників та реле
- Додатковий блок реле
Блок запобіжників та реле
| № | A | Призначення |
|---|---|---|
| 1 | 8 / 16 / 25 | Вентилятор опалення, реле включення додаткового вентилятора кондиціонера (обмотка) |
| 2 | 8 | Карбюратор (реле підігріву впускного колектора, обмотка) |
| Вентилятор опалення, реле включення додаткового вентилятора кондиціонера | ||
| 3 | 16 | Вентилятор опалення, реле включення додаткового вентилятора кондиціонера |
| 4 | 8 | Права фара далеке світло, контрольна лампа далекого світла та аварійний сигнал |
| 5 | 8 | Ліва фара далеке світло |
| 6 | 16 | Підігрів заднього скла, комбіноване реле |
| 7 | 16 | Електропривід вікна переднє ліве, заднє праве |
| 8 | 16 | Електропривід вікна переднє праве, заднє ліве |
| 9 | 8 | ABS, лампи стоп-сигналу, лампи заднього ходу, круїз-контроль, комбінація приладів, попереджувальні індикатори, електромагнітний клапан автоматичної коробки передач |
| 10 | 8 / 16 | Протиугонна система, допоміжний вентилятор/вентилятор системи охолодження, круїз-контроль, електронна система управління двигуном, підігрів сидінь, ортопедичні сидіння, зовнішні дзеркала заднього виду з підігрівом, електропривід правого зовнішнього дзеркала, тахометр, склоочисник та мийка, підігрів жиклерів склоомивача, датчик зовнішньої температури |
| 11 | 8 | Звуковий сигнал, покажчики повороту, Tempmatic, система оповіщення |
| 12 | 8 | Протиугонна система, антена, задній плафон освітлення салону, центральний замок, радіо, електропривід сидінь, реле склопідйомників |
| 13 | 8 | Діагностичний роз'єм, аварійна сигналізація, автоматична антена, радіо, CD програвач, освітлення багажника, система оповіщення, годинник, передній плафон освітлення салону |
| 14 | 8 | Підсвітка комбінації приладів, підсвітка центральної консолі, склоочисник та мийка фар, праві габаритні вогні, освітлення номерного знака |
| 15 | 8 | Ліві габаритні вогні, освітлення номерного знака |
| 16 | 8 | Передні протитуманні фари, задній протитуманний ліхтар |
| 17 | 8 | Правий ближнє світло |
| 18 | 8 | Лівий ближнє світло |
| 19 | 16 | Прикурювач, радіо, підігрів заднього скла, люк, освітлення бардачка |
| 20 | 16 | Склоочисник та мийка, склоочисник та мийка фар, фари |
| Реле | ||
| R1 | Комбіноване реле (Підігрів заднього скла, таймер, склоочисник та мийка, аварійна сигналізація, покажчики повороту) | |
| R2 | Реле склопідйомників | |
| R3 | Реле вентилятора | |
| R4 | Реле OVP | |
За прикурювач відповідає запобіжник номер 19.
Блок реле
Розташований поряд з основним блоком. Також закритий захисною кришкою.
Варіант 1
| № | Позначення |
|---|---|
| A | Реле комфорту |
| B | Склопідйомники, Електропривід сидінь |
| C | K3 = Підігрів впускного колектора K8 / 1 = подвійний додатковий вентилятор K9 = додатковий вентилятор K12 = Круїз-контроль, відсічка палива |
| D | Реле очищувача фар |
| E | K12 / 1 = Круїз-контроль K17 / 1 = відсічка палива K17 / 2 = відсічка палива з відсічкою відсічки |
Варіант 2
| № | Позначення |
|---|---|
| A | K24 = реле комфорту (США) F12 = додатковий блок запобіжників, додатковий обігрівач |
| B | F22 / 1 = додатковий блок запобіжників, вентилятор, причіпний пристрій, підігрів сидінь (AHV / SIH) |
| C | K9 = додатковий вентилятор K12 = Круїз-контроль, відсічка палива |
| D | K2 = Мийка фар |
| E | K3 / 1 = Підігрів впускного колектора (PSV) |
| F | F14 = додатковий блок запобіжників, система безпеки (EDW) K12 / 1 = відключення тиску наддуву круїз-контролю K35 = підігрів датчика кисню |
