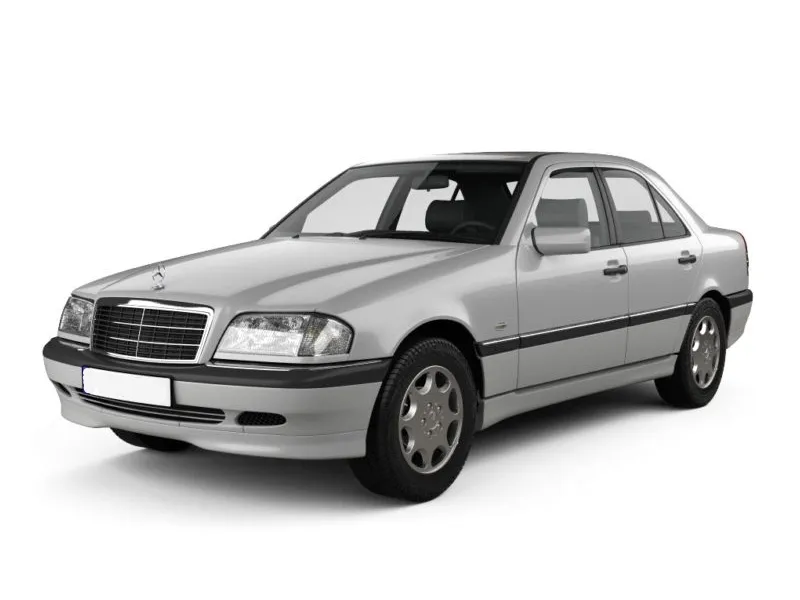

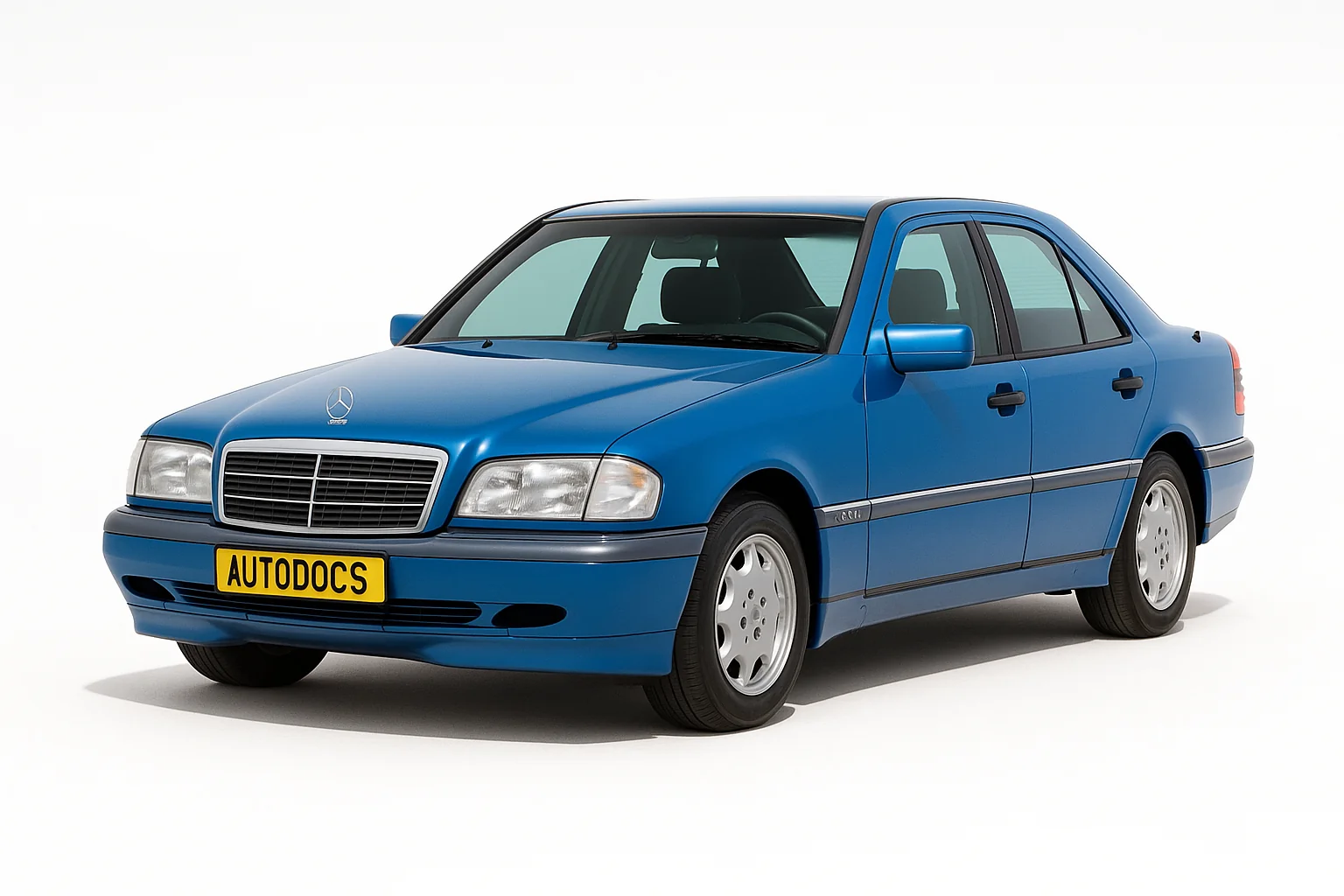

Mercedes 202 легковий автомобіль німецького автовиробника із серії С-класу, що випускався у 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 році з різними варіантами двигуна (С180, С200, С220, СDI, С230, С240, С280) у кузові седан w202 та універсал S202. За цей час модель пройшла рестайлінг. У даній публікації ви знайдете інформацію про розташування всіх електронних блоків управління, докладний опис запобіжників і реле Мерседес 202 зі схемами блоків і фото прикладами виконання. Відзначимо запобіжник прикурювача.
Розташування блоків і призначення елементів у них може відрізнятись від представленого і залежить від року випуску та рівня оснащення Вашого автомобіля. Звіряйте інформацію зі своїми схемами на брошурах у кришках блоків або поруч із ними.
Зміст
Розташування
Загальна схема розташування електронних блоків керування
| № | Опис |
|---|---|
| 1 | Електронний блок керування кондиціонером |
| 2 | Підсилювач сигналу антени - стельова панель (універсал) |
| 3 | Блок керування протиугінною системою - права частина багажного відділення |
| 7 | Датчик нахилу автомобіля (протиугінна система) |
| 8 | Звуковий сигнал протиугінної системи - за накладкою передньої лівої колісної арки |
| 9 | Датчик зміни об'єму (протиугінна система), лівий - центральна стійка |
| 10 | Датчик зміни об'єму (протиугінна система), правий - центральна стійка |
| 11 | Підсилювач вихідного сигналу аудіосистеми - ліва частина багажного відділення |
| 12 | Блок керування додатковим обігрівачем |
| 13 | Акумуляторна батарея - ніша запасного колеса |
| 14 | Блок керування центральним замком - функції: Обігрівач заднього скла, лампа освітлення салону - задня, протиугінна система, лампа підсвічування кришки багажника/задніх дверей, замок кришки багажника/задніх дверей - права частина багажного відділення |
| 15 | Діагностичний роз'єм (DLC) |
| 16 | Блок керування електрообладнанням дверей, з боку водія |
| 17 | Блок керування електрообладнанням дверей, з боку пасажира |
| 18 | Блок керування електрообладнанням дверей, з боку водія (ззаду) |
| 19 | Блок керування електрообладнанням дверей, з боку пасажира (ззаду) |
| 20 | Блок керування електроприводом склопідіймача /блок керування електроприводом дзеркал заднього виду на дверях - у блоці перемикачів центральної консолі |
| 21 | Блок запобіжників /реле, багажне відділення (ніша запасного колеса) |
| 22 | Блок запобіжників /реле, моторний відсік 1 |
| 23 | Блок запобіжників /реле, моторний відсік 2 |
| 24 | Блок керування коректором фар (ксенонові лампи) |
| 25 | Звукові сигнали - за переднім бампером |
| 26 | Блок керування замком запалювання |
| 29 | Багатофункціональний блок керування 1 - функції: Центральний замок, аварійна сигналізація, обігрівач заднього скла, покажчики повороту, очищувачі лобового скла, омивачі фар, система кондиціонування, підголівники (задні), звукові сигнали |
| 30 | Багатофункціональний блок керування 2- функції: Лампи освітлення салону, люк, лампи підсвічування косметичних дзеркалець |
| 31 | Блок керування навігаційної системи - ніша запасного колеса |
| 32 | Датчик температури навколишнього повітря |
| 33 | Блок керування системи паркування - правий простір для ніг |
| 34 | Датчик дощу - у внутрішньому дзеркалі заднього виду |
| 35 | Реле очищувача / омивача заднього скла- за нижнім оздобленням задніх дверей (універсал) |
| 36 | Блок реле - функції: Реле захисту від перевантаження / стрибків напруги, реле стартера, реле насоса системи подачі повітря на випуск (бензин), реле системи управління трансмісією (Дизель) |
| 37 | Блок керування підігрівом сидіння, перед. - в блоці перемикачів |
| 38 | Бічний датчик удару, лівий - під переднім сидінням |
| 39 | Бічний датчик удару, правий - під переднім сидінням |
| 40 | Електронний блок керування SRS |
| 41 | Датчик висоти положення кузова, передній - керування фарами (ксенонові лампи) |
| 42 | Датчик висоти положення кузова, задній - керування фарами (ксенонові лампи) |
| 43 | Блок керування інтерфейсом телефону - ніша запасного колеса |
| 44 | Блок керування інтерфейсом телефону - ліва частина багажного відділення (для мобільного телефону) |
| 45 | Блок керування інтерфейсом телефону-права частина багажного відділення (для мобільного телефону) (універсал) |
| 46 | Електронний Блок керування КПП - передній правий простір для ніг - передній правий простір для ніг |
| 48 | Блок системи голосової активації - ліва частина багажного відділення |
| 49 | Блок системи голосової активації - права частина багажного відділення (універсал) |
Блоки під капотом
Основний блок запобіжників і реле
Розташований під капотом у лівій частині моторного відсіку і може складатися з двох відділів (запобіжників і реле).
Реле
Варіант 1
| № | Позначення |
|---|---|
| 1 | Реле звукового сигналу |
| 2 | Реле насоса омивача лобового скла |
| 3 | Реле 1 електродвигуна очищувача лобового скла |
| 4 | Реле 2 електродвигуна очищувача лобового скла |
| 5 | Реле насоса омивача фар |
| 6 | Реле електродвигуна насоса ABS (TCS/ESP) |
Варіант 2
| № | Призначення |
|---|---|
| A | K3/1 Реле додаткового підігріву випускного турбопроводу (PSV) |
| B | K20 Реле попереднього паливного насоса |
| C | K9 Реле додаткового вентилятора |
| D | K9 Реле додаткового вентилятора |
| E | K2 Реле фара очищувача / фароомивача |
| F | K39 Реле звукових сигналів |
| G | K19/1 Реле додаткового модуля |
| H | K17 Реле вентилятора |
| K | N10 Комбіноване реле (покажчики поворотів, заднє скло, що нагрівається, двигун склоочисника тощо) |
| L | N7 Реле контролю ламп |
Запобіжники
Варіант 1
| № | A | Призначення |
|---|---|---|
| F1 | 5 | Блок керування підігрівом сидіння (перед.), привід ременя безпеки (comfort) |
| F2 | 5 | Датчик наявності пасажира на сидінні, бічні датчики удару, блок керування переднатягувачами ременів безпеки |
| F3 | 15 | Аудіосистема, телефон, блок системи голосової активації |
| F4 | 5 | Комбінація приладів |
| F5 | 15 | Роз'єм живлення додаткового обладнання (універсал), навігаційна система, сонцезахисна шторка |
| F6 | 7,5 | Складні дзеркала заднього виду на дверях |
| F7 | 7,5 | Електропривод дзеркал заднього виду на дверях, електропривод склопідіймачів, реостат регулювання яскравості підсвічування комбінації приладів, вимикач ліхтарів заднього ходу, замок задніх дверей / кришки багажника, навігаційна система, телефон (06/98), блок управління (при аварії) (06/98-05/99) |
| F8 | 30 | Блок керування електрообладнанням дверей, з боку водія |
| F9 | 25 | Люк, лампи освітлення салону, датчик дощу, повне блокування замків дверей, реостат підсвічування комбінації приладів, дзеркала з авто затемненням, система дистанційного керування центральним замком |
| F10 | 15 | Аудіосистема, телефон |
| F11 | 20 | Підігрівач сидінь |
| F12 | 25 | Аудіосистема |
| F13 | 15 | Ліхтар(и) заднього ходу (06/98), блок керування коректором фар (ксенонові лампи) |
| F14 | 5 | Блок керування системою паркування |
| F15 | 15 | Очищувач/ омивач заднього скла (універсал) |
| F16 | 5 | Система підтримки курсової стійкості |
| F17 | 30 | Блок керування електрообладнанням дверей, з боку водія (ззаду) |
| F18 | 25 | Повторювачі покажчиків повороту (^05/98), роз'єм електрообладнання причепа |
| F19 | 10 | Комбінація приладів, блок контролю справності ламп, блок керування системи освітлення в денний час |
| F20 | 15 | Система кондиціонування, опалення /вентиляція |
| F21 | — | |
| F22 | 10 | Комбінований перемикач (очищувач/омивач лобового скла, покажчики повороту, ближнє/дальнє світло фар, омивачі фар) |
| F23 | 15 | Запобіжник прикурювача, лампа підсвічування речового ящика |
| F24 | 15 | Передні / задні габарити (прав.), роз'єм електрообладнання причепа (задній лівий габарит), комбінація приладів, лампи підсвічування номерного знака, лампа підсвічування прикурювача, омивачі фар |
| F25 | 7,5 | Передні / задні габарити (праві), роз'єм електрообладнання причепа (задній правий габарит) |
| F26 | 7,5 | Протитуманні ліхтарі, роз'єм електрообладнання причепа (протитуманні фари) |
| F27 | 15 | Привід регулювання положення рульової колонки |
| F28 | 10 | Прикурювач, міні-бар |
| F29 | 30 | Електродвигун вентилятора кондиціонера /опалювача |
| F30 | 10 | Комбінація приладів, система кондиціонування, опалення/ вентиляція |
| F31 | 7,5 / 15 | Права фара-ближнє світло |
| F32 | 7.5 / 15 | Ліва фара - ближнє світло |
| F33 | 7,5 | Права фара - дальнє світло |
| F34 | 7,5 | Ліва фара - дальнє світло |
| F35 | 15 | Протитуманні фари |
| F36 | — | |
| F37 | — | |
| F38 | 30 / 40 / 60 | Кондиціонер |
| F39 | — | |
| F40 | 10 | Звукові сигнали |
| F41 | 15 | Покажчики повороту, лампи комбінації приладів - покажчики, звукові сигнали, очищувач/омивач лобового скла, датчик дощу, обігрівач заднього скла, електродвигун вентилятора системи охолодження, допоміжна система опалення/кондиціонування, омивачі фар, аварійна сигналізація |
| F42 | 7,5 | Підігрівач омивної рідини лобового скла |
| F43 | 7,5 | Електродвигун насоса омивача лобового скла |
| F44 | 40 | Очисники лобового скла, датчик дощу |
| F45 | 15 | Омивачі фар |
За прикурювач відповідає запобіжник номер 23, 28.
Варіант 2
| № | A | Опис |
|---|---|---|
| F1 | 7,5 | Покажчики повороту |
| F2 | 15 | Звукові сигнали, блок керування обігрівачем |
| F3 | 15 | Стоп-сигнали, комбінація приладів, блок контролю справності ламп, обігрівачі форсунок омивача лобового скла |
| F4 | 7,5 | Ближнє світло - права фара |
| F5 | 7,5 | Ближнє світло - ліва фара |
| F6 | 7,5 | Дальнє світло - права фара |
| F7 | 7,5 | Дальнє світло - ліва фара, індикатор увімкнення дальнього світла фар |
| F8 | 10 | Протитуманні фари |
| F9 | 30 | Електродвигун вентилятора обігрівача |
| F10 | 15 | Комбінація приладів та аварійна сигналізація |
| F11 | 40 | Обігрівач заднього скла |
| F12 | 10 | Система кондиціонування, обігрівач |
| F13 | 40 | Електродвигун очищувача лобового скла, омивачі лобового скла, вимикач короткочасного вмикання дальнього світла фар |
| F14 | 15 | Прикурювач, лампа підсвічування речового ящика |
| F15 | 15 | Передній габарит - правий, задній габарит - правий, підсвічування комбінації приладів, лампи підсвічування номерного знака |
| F16 | 7,5 | Передній габарит - лівий, задній габарит - лівий |
| F17 | 7,5 | Задній протитуманний ліхтар |
| F18 | 7,5 | Блок керування електродвигуном вентилятора обігрівача, електродвигун вентилятора конденсатора кондиціонера |
| F19 | 15 | Роз'єм електрообладнання причепа |
| F20 | 7,5 | Індикатор SRS |
| F21 | 15 | Аудіосистема, телефон, блок керування підігрівом сидіння |
| F22 | 10 | Шторки заднього скла |
| F23 | 15 | Лампи освітлення салону, протиугінна система, підголівники заднього сидіння, очищувач/омивач заднього скла |
| F24 | 15 | Ліхтарі заднього ходу, електропривод дзеркал заднього виду на дверях |
| F25 | 20 | Підігрівач сидіння |
| F26 | 15 | Аудіосистема, телефон |
| F27 | 15 | Лампи освітлення салону, лампи освітлення багажного відділення, центральний замок, протиугінна система |
| F28 | — | |
| F29 | 30 | Вентилятор конденсатора кондиціонера |
За прикурювач відповідає запобіжник номер 14.
Варіант 3
| № | A | Позначення |
|---|---|---|
| F1 | 7,5 | Ближний свет - правая фара |
| F2 | 10 / 15 | Прикурювач, лампа підсвічування речового ящика, аудіосистема |
| F3 | 10 | Аудіосистема, керування обігрівачем, кондиціонер |
| F4 | 15 | Покажчики повороту, аварійна сигналізація, годинник |
| F5 | 20 | Звукові сигнали, блок керування обігрівачем, кондиціонер |
| F6 | 7,5 | Покажчики повороту - ліві |
| F7 | 7,5 | Ближнє світло - ліва фара |
| F8 | 7,5 | Обігрівач заднього скла, внутрішнє дзеркало заднього виду |
| F9 | 7,5 | Лампа підсвічування прикурювача, лампи підсвічування номерного знака, комбінація приладів |
| F10 | Запасний | |
| F11 | 7,5 | Кондиціонер |
| F12 | 10 | Стоп-сигнали, комбінація приладів, блок контролю справності ламп |
| F13 | 30 | електродвигун вентилятора додаткового обігрівача |
| F14 | 30 | Електродвигун вентилятора обігрівача |
| F15 | 30 | Електродвигун очищувача лобового скла |
| F16 | 30 | Обігрівач заднього скла |
| F17 | 40 | Електродвигун насоса подачі повітря навипуск |
| F18 | 7,5 | Передній габарит - лівий, задній габарит-лівий |
| F19 | 7,5 | Дальнє світло - права фара |
| F20 | 10 / 15 | Підігрівачі сидінь, аудіосистема, телефон, сонцезахисна шторка - задня |
| F21 | 7,5 | Антена |
| F22 | 10 | Протитуманні фари |
| F23 | 15 | Діагностичний роз'єм, захист від перевантаження, клапан системи уловлювання парів палива, клапан системи рециркуляції відпрацьованих газів (EGR), привід системи зміни фаз газорозподілу, реле свічок розжарювання |
| F24 | 10 | Передній габарит - лівий, задній габарит - лівий |
| F25 | 7,5 | Дальнє світло - ліва фара, індикатор увімкнення дальнього світла |
| F26 | 7,5 | Індикатор системи SRS, блок керування електроприводом склопідйомників, телефон |
| F27 | 7,5 | Лампи місцевого підсвічування лампа освітлення салону |
| F28 | 7,5 | Задні протитуманні ліхтарі |
| F29 | 15 | Ліхтарі заднього ходу, електропривод дзеркал заднього виду на дверях, підігрівачі дзеркал заднього виду на дверях, обігрівачі форсунок омивача лобового скла, датчик положення селектора КПП |
| F30 | 10 | Омивач / очищувач фар |
| F31 | Запасний | |
| F32 | 7,5 | Блок діагностики |
| F33 | 15 | Лампи освітлення салону, лампа підсвічування багажника, лампи підсвічування косметичних дзеркалець, центральний замок |
| F34 | 7,5 | Електро двигуни регулювання підголівників, система освітлення в денний час |
| F35 | 7,5 | Лампа освітлення салону - передня, протиугінна система, Блок керування електрообладнанням причепа |
За прикурювач відповідає запобіжник номер 2.
Додатковий блок запобіжників і реле
Він встановлюється в павій частині підкапотного пространтва.
| № | A | Призначення |
|---|---|---|
| 1 | Електронний блок керування двигуном | |
| 2 | Електронний блок керування ABS/ESР | |
| 3 | Блок реле - включає: Реле захисту від перевантаження / стрибків напруги, реле стартера, реле насоса системи подачі повітря на випуск - бензин | |
| 4 | Реле стартера | |
| 5 | Діагностичний роз'єм (DLC) | |
| F1 | 7,5 | Діагностичний роз'єм (DLC) |
| F2 | 10 | ABS/ESP - бензин |
| F3 | 10 / 25 | Автоматична коробка передач |
| F4 | 15 | Система керування двигуном мерседес 202 - бензин |
| F5 | 20 | Система керування двигуном - бензин |
| F6 | 15 | Система керування двигуном - бензин |
| F7 | 40 | Насос системи подачі повітря на випуск - бензин |
Блок у багажнику
У багажному відділенні поруч з акумулятором розташований ще один блок із запобіжниками. Поруч із ним - реле паливного насоса.
Варіант 1
| № | A | Призначення |
|---|---|---|
| F1 | 25 | Аудіосистема |
| F2 | 7,5 | Багатофункціональний блок керування |
| F3 | 20 | Протиугінна система |
| F4 | 7,5 | Антена |
| F5 | 7,5 | Лампи освітлення салону |
| F6 | 25 | Електрообладнання причепа |
| F7 | 30 | Електропривод склопідйомників - задніх |
| F8 | 30 | Електропривод склопідйомників - передніх |
| F9 | 20 | Люк |
| F10 | 30 | Електропривод сидіння - лівого |
| F11 | 20 | Електропривод сидіння - лівого |
| F12 | 20 | Електропривод сидіння - правого |
| F13 | 20 | Електропривод сидіння - правого |
Варіант 2
| № | A | Опис |
|---|---|---|
| F1 | 25 | Паливний насос |
| F2 | 30 | Блок керування центральним замком |
| F3 | 30 | Електропривод склопідйомника (двері водія) |
| F4 | 40 | Блок керування центральним замком |
| F5 | 30 | Електропривод склопідйомника, з боку водія (ззаду) |
| F6 | 5 | Лампа освітлення салону - задня, лампа підсвічування задніх дверей/ кришки багажника, електропривод сидінь |
| F7 | 5 | Протиугінна система |
| F8 | — | |
| F9 | — | |
| F10 | 25 | Електропривод лівого переднього сидіння |
| F11 | 25 | Електропривод лівого переднього сидіння |
| F12 | 25 | Електропривод правого переднього сидіння |
| F13 | 25 | Електропривод правого переднього сидіння |
| F14 | — | |
| F15 | — | |
| F16 | — | |
| F17 | — |
Варіант 3
| № | A | Позначення |
|---|---|---|
| F1 | 25 | Електропривод сидіння (лівого) |
| F2 | 25 | Електропривод сидіння (правого) |
| F3 | 25 | Електропривод сидіння (лівого) |
| F4 | 25 | Електропривод сидіння (правого) |
| F5 | 25 | Аудіо система |
| F6 | 7,5 | CD-чейнджер |
| F7 | 30 | Електропривод склопідйомників - задні |
| F8 | 7,5 | Блок керування протиугінною системою |
| F9 | 7,5 | Багатофункціональний блок керування |
| F10 | 30 | Електропривод склопідйомників-передні |
| F11 | 20 | Протиугінна система, звукові сигнали |
| F12 | 20 | Підігрівач сидіння |
| F13 | 20 | Люк |
| F14 | 25 | Протиугінна система |
| F15 | Запасний | |
| F16 | Запасний | |
| F17 | 30 | Телефон |
| F18 | 25 | Електрообладнання причепа |
| F19 | Запасний |
